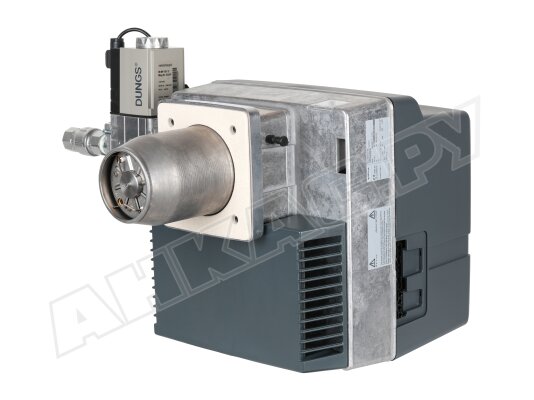

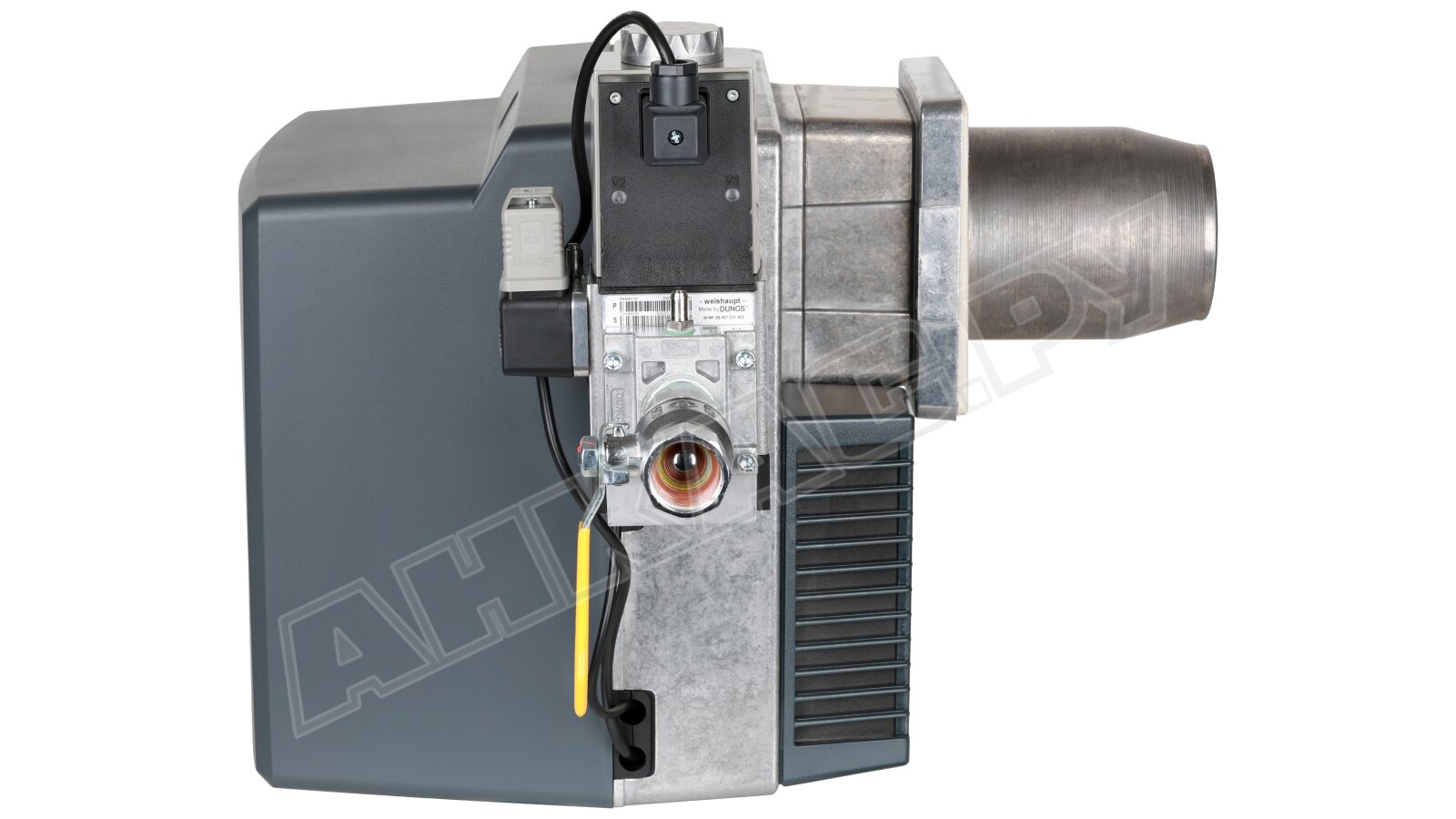

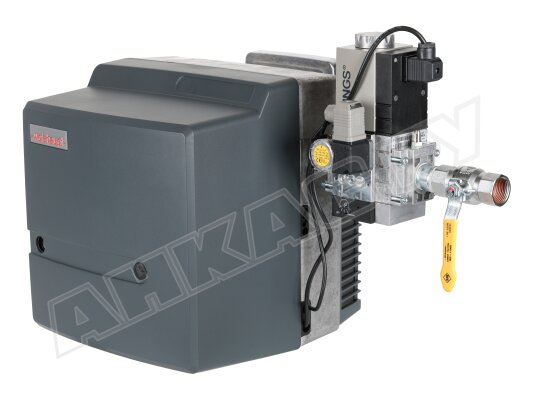

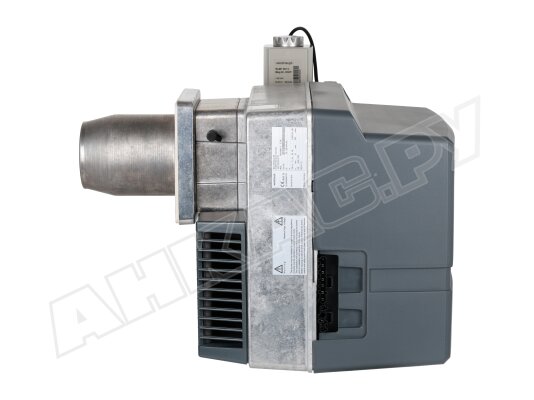

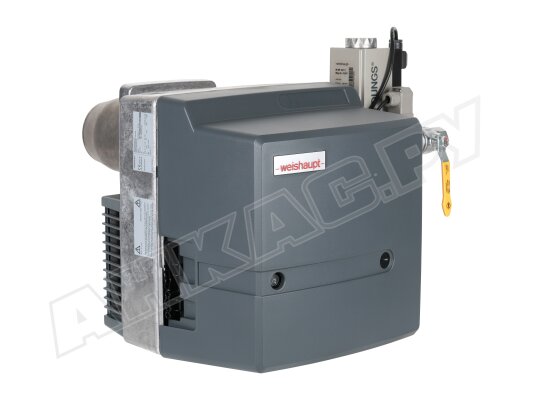

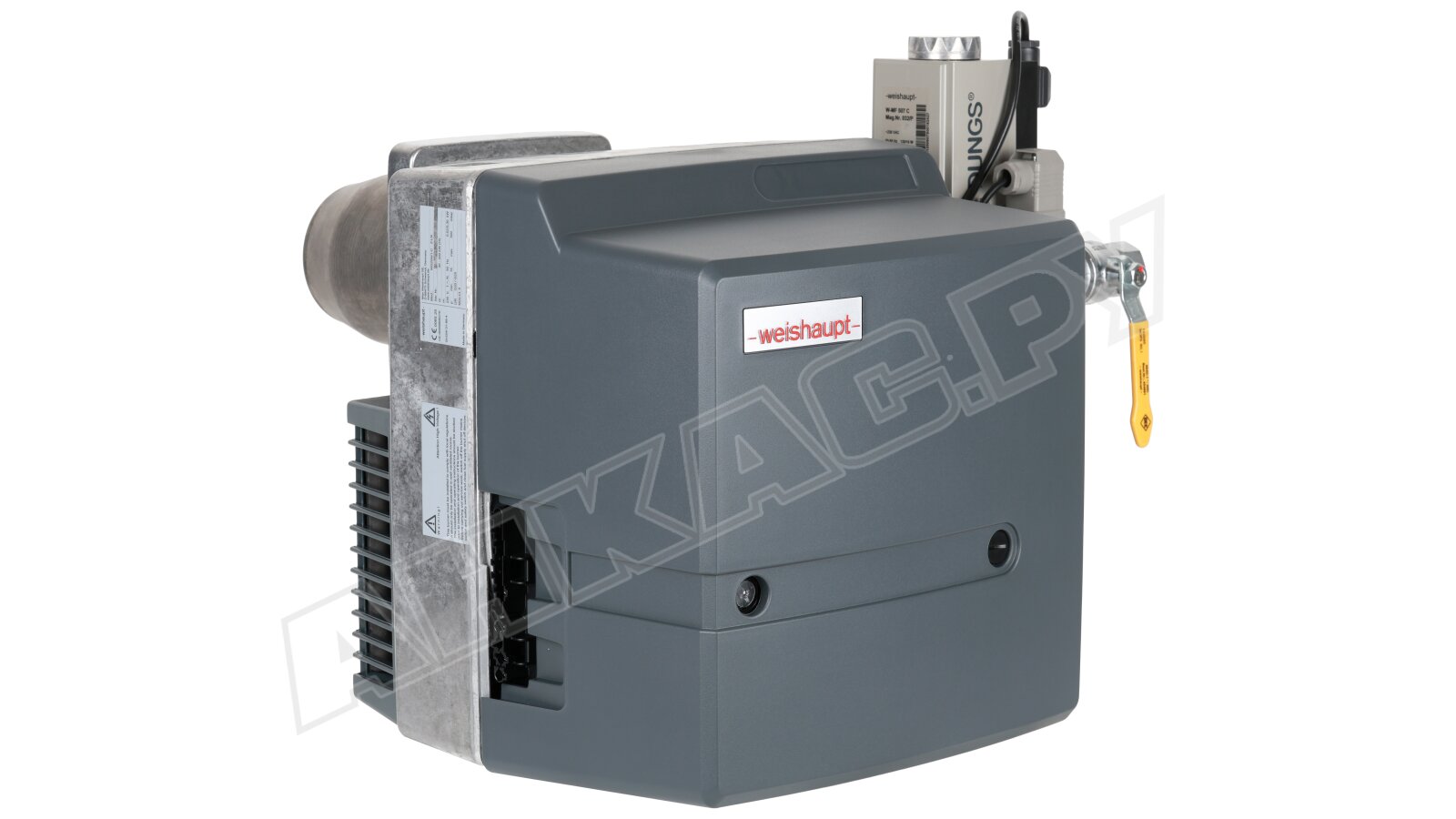

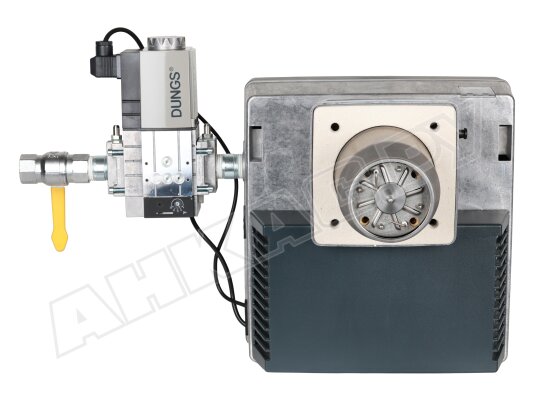

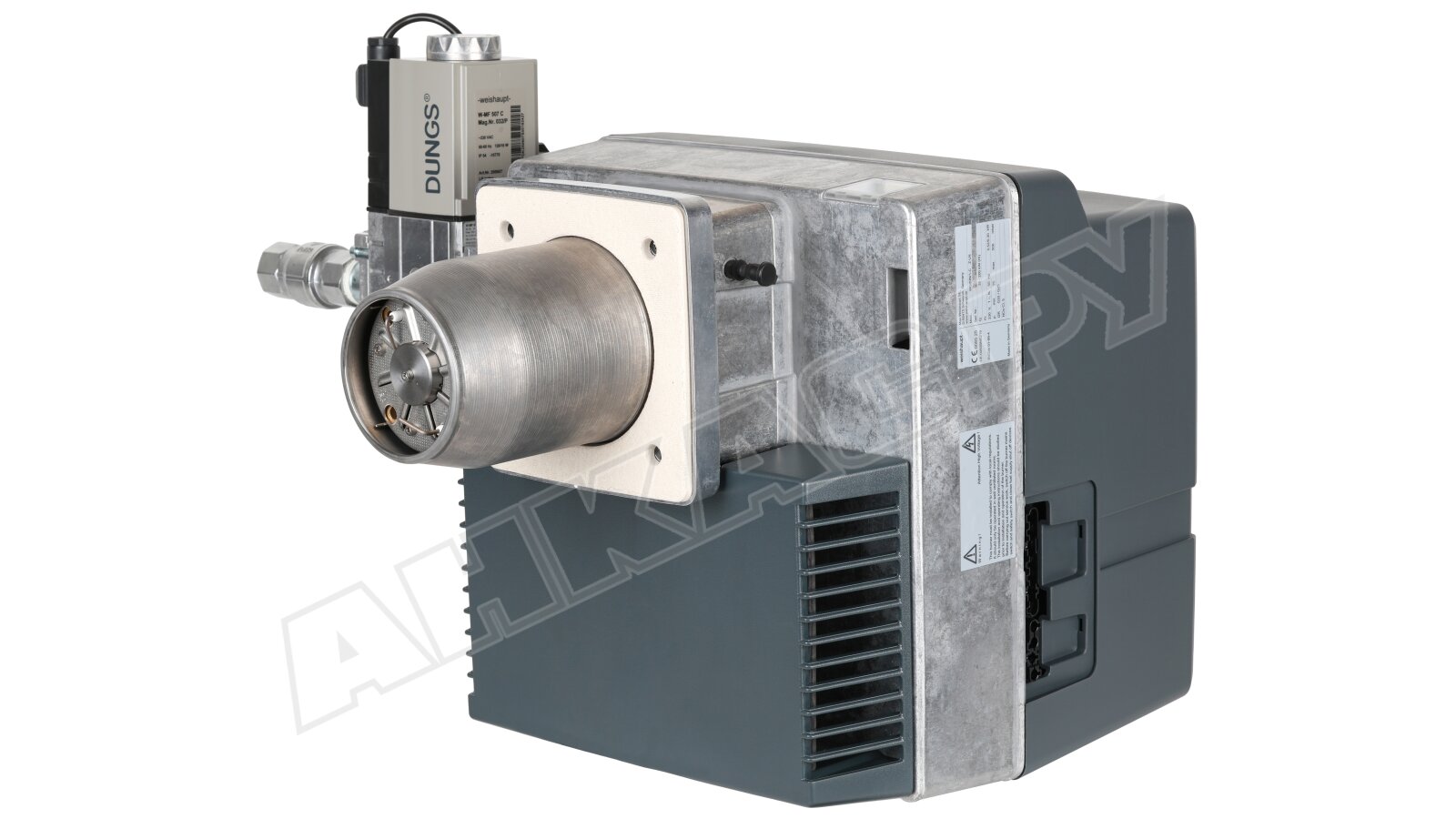

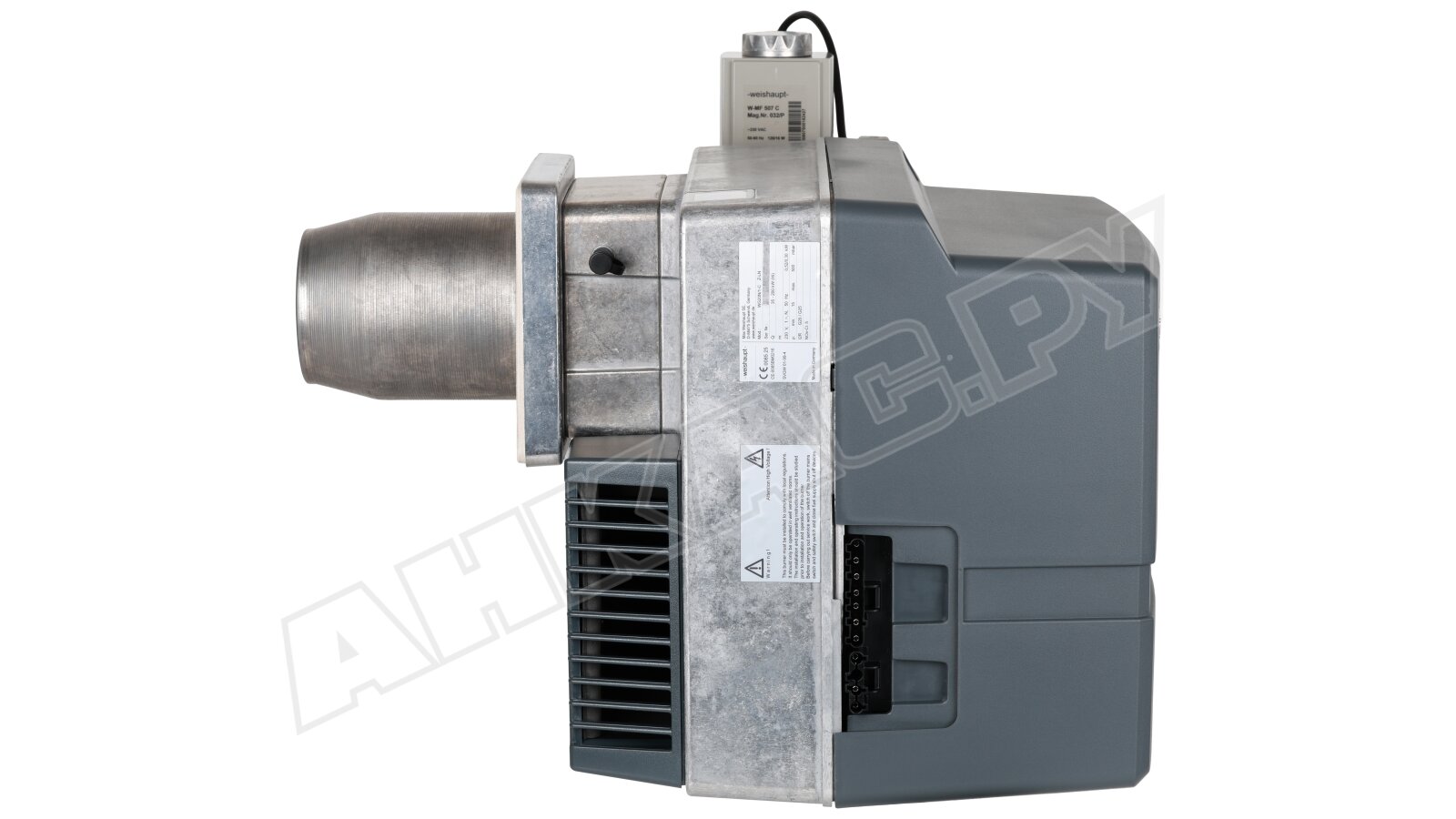

Газовая горелка Weishaupt WG20N/1-C, 1, исп. Z-LN

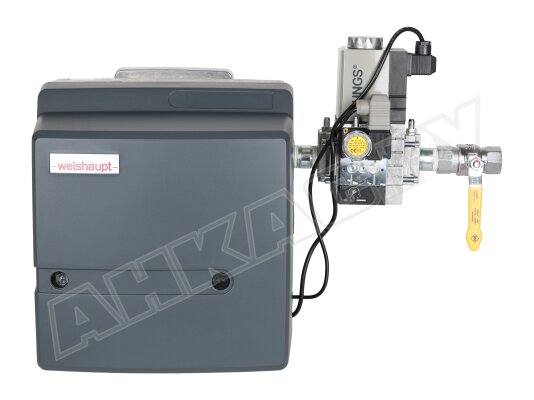

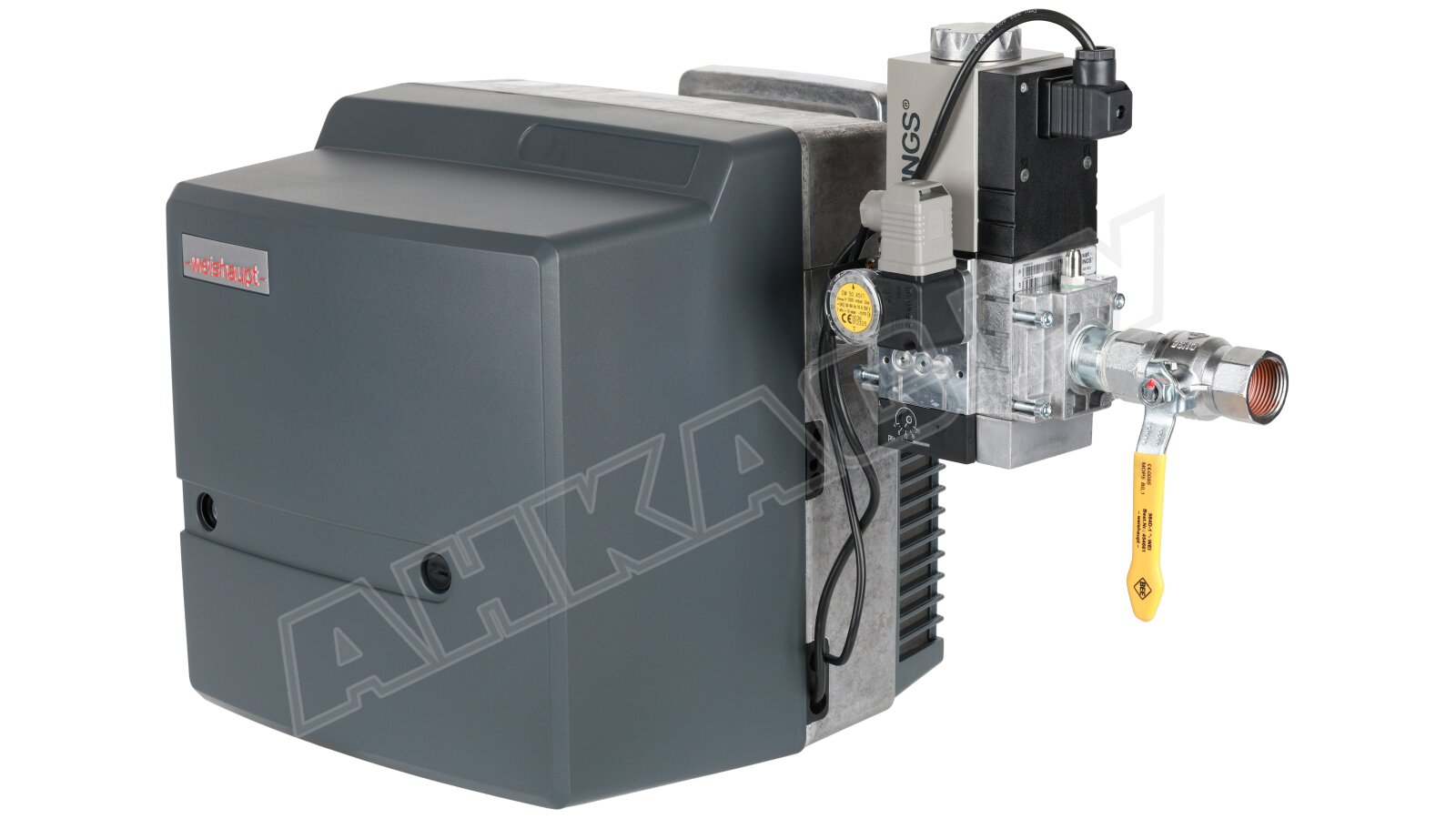

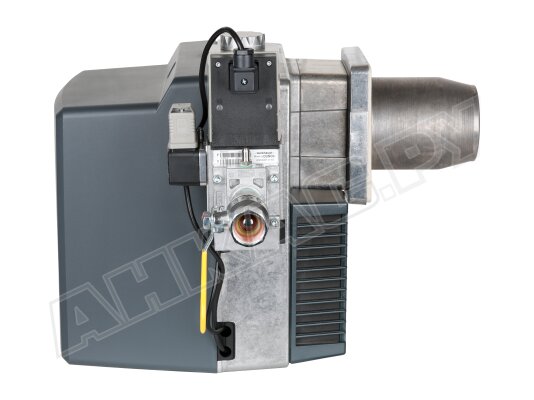

Газовая горелка Weishaupt WG20N/1-C, 1, исп. Z-LN, арт: 23221334 обеспечивает чистое и тихое сжигание природного газа. Работает в автоматическом режиме, что повышает безопасность и комфорт эксплуатации. Отличается компактным эргономичным дизайном, экономичным энергопотреблением, высоким КПД.

Характеристики и особенности:

• рабочая среда: природный газ E и LL;
• 2 ступени регулирования мощности;
• рабочий диапазон: 35-200 кВт;
• параметры питания: 220 В, 50 Гц;
• максимальный расход газа: 21 нм³/ч;
• высокий уровень экологичности, 3 класс по объему выбросов NОx по EN 267;
• управляемый перезапуск горелки каждые 24 часа для самодиагностики неполадок;
• автоматизированное управление всеми функциями;
• мощность энергопотребления: 366 Вт;
• параметры присоединения: Rp 1";

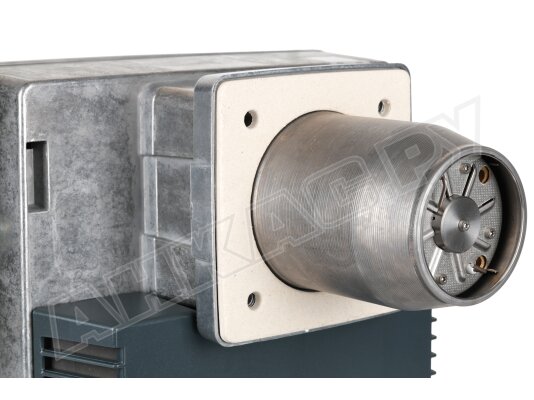

• модификация c мультиблоком 507, без термозатвора, с головкой сгорания;
• принудительный наддув за счет встроенной вентиляции;
• высокая стабильность пламени во всех типах камер сгорания;
• контроль пламени с помощью ионизационного электрода;
• закрытие воздушной заслонки при остановке в работе, исключение потерь тепла.

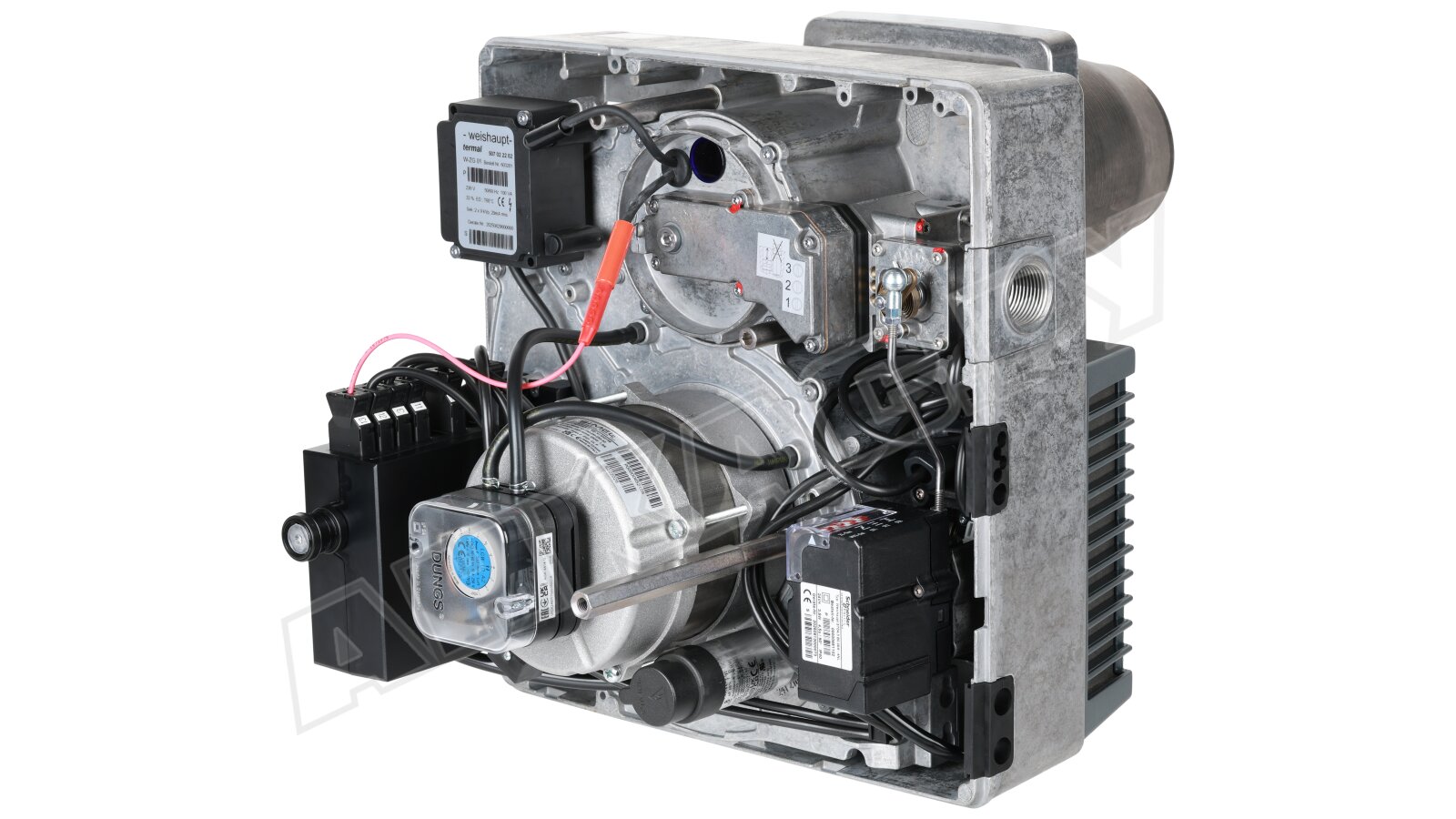

Основные элементы и функции

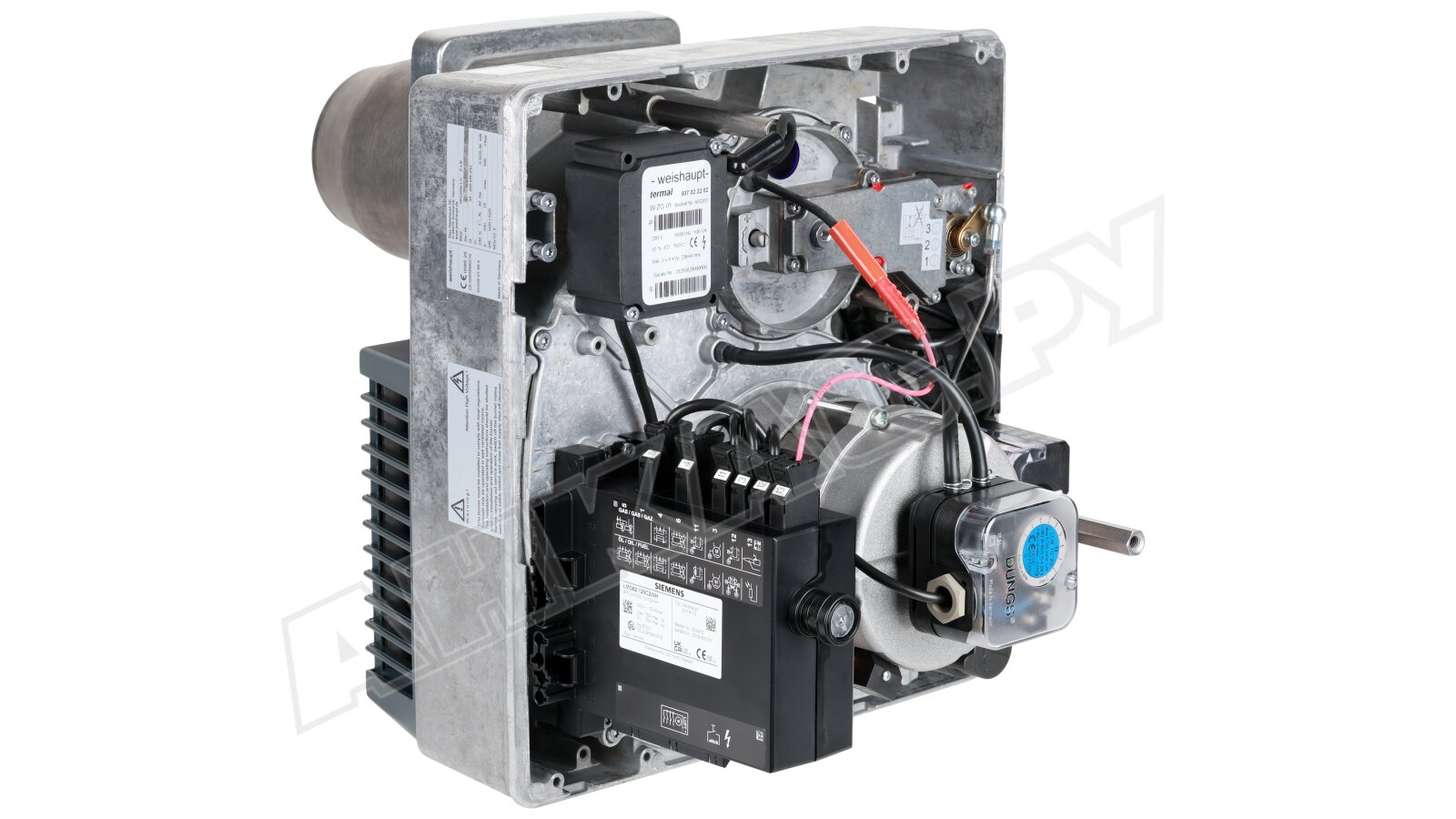

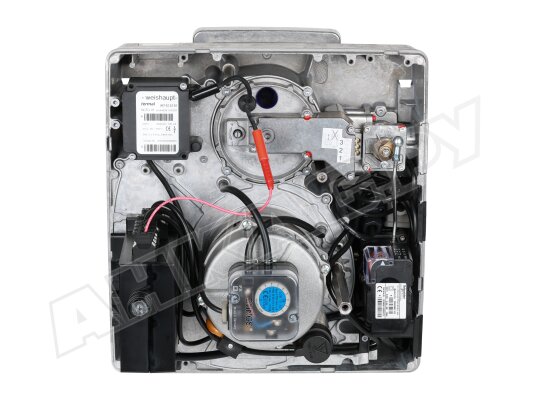

• Управляет работой горелки менеджер горения. С помощью подключенных устройств (датчики, реле и пр.) автоматика контролирует давление топлива и воздуха, силу сигнала пламени, работоспособность встроенных компонентов и всей системы. Предусмотрен разъем для подключения системной шины.
• Горелка оснащена электронным менеджером горения Siemens, что обеспечивает полную автоматизацию функций.

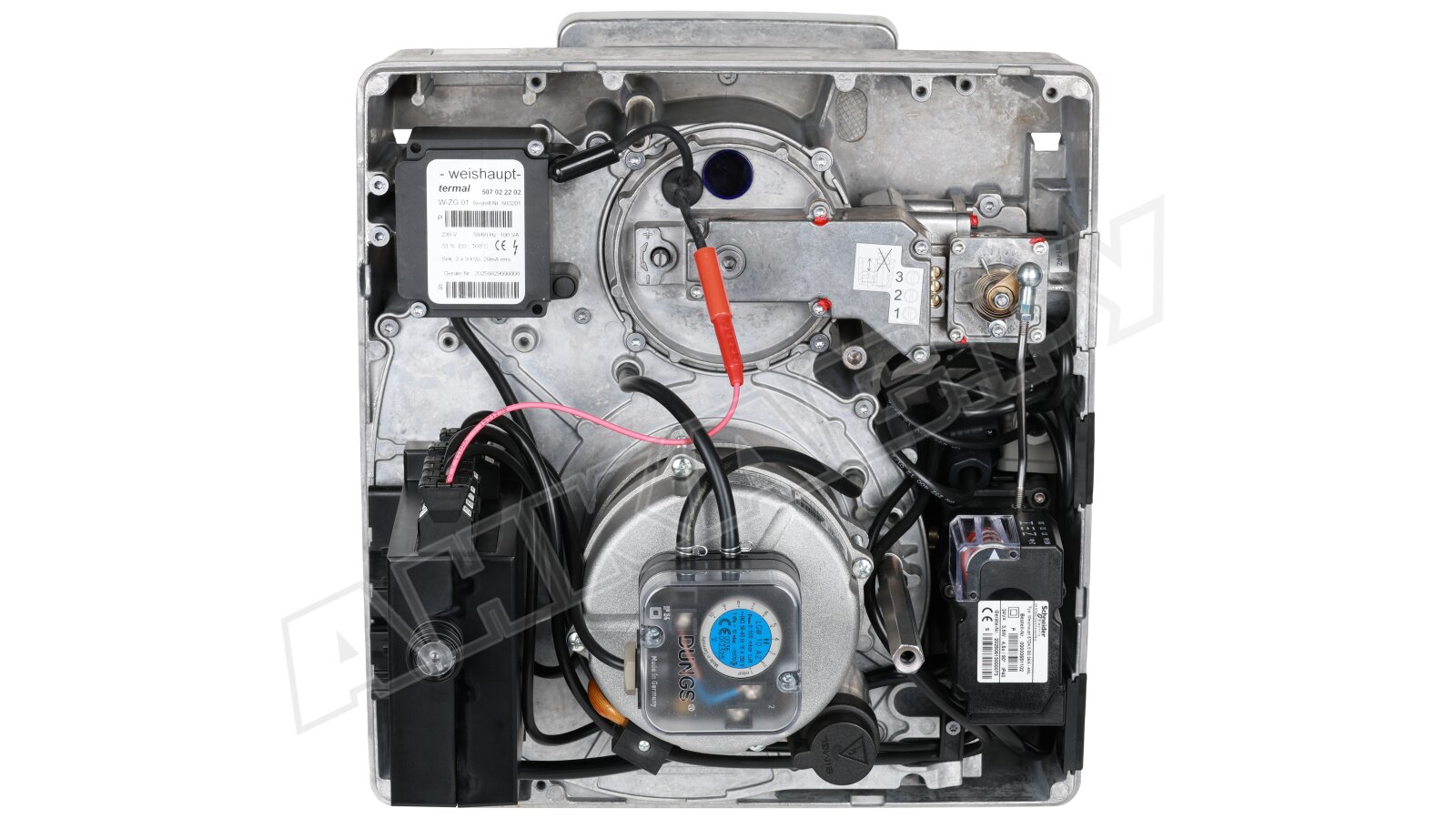

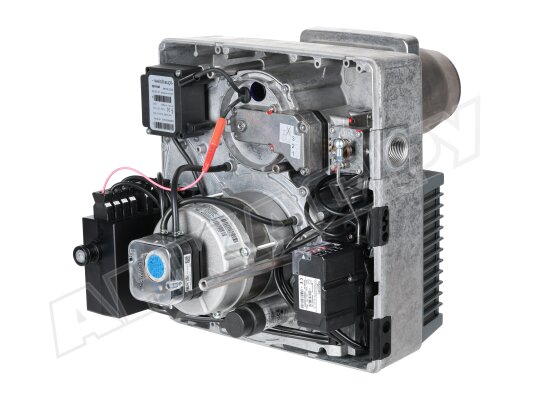

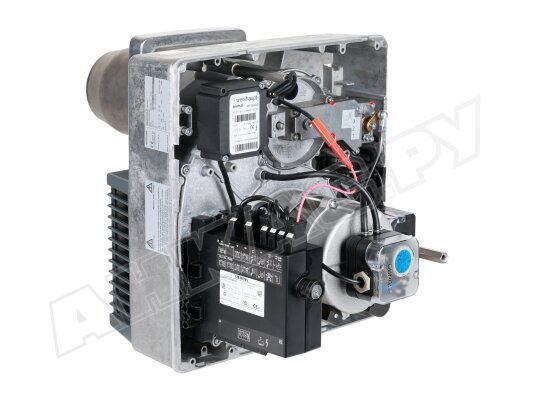

• В компактном корпусе, отлитом из сплава алюминия, размещены все рабочие узлы. Звукопоглощающий защитный кожух изготовлен из надежного термопластика. Он уменьшает уровень рабочих шумов и препятствует попаданию внутрь устройства пыли и грязи.
• Горелка устанавливается в систему с помощью фланца, не требует специальных приспособлений для монтажа.
• Вентилятор нагнетает воздух в топку под давлением, что улучшает смешивание компонентов газовоздушной смеси, повышает однородность и качество сгорания топлива.
• Объем воздуха и газа, подаваемого на горение, регулируется сервоприводом, механически связанным с газовым дросселем. Воздушная заслонка автоматически закрывается при остановке горелки, исключая отток тепла из системы.

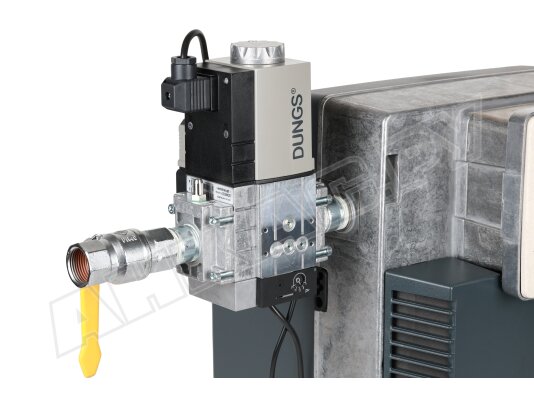

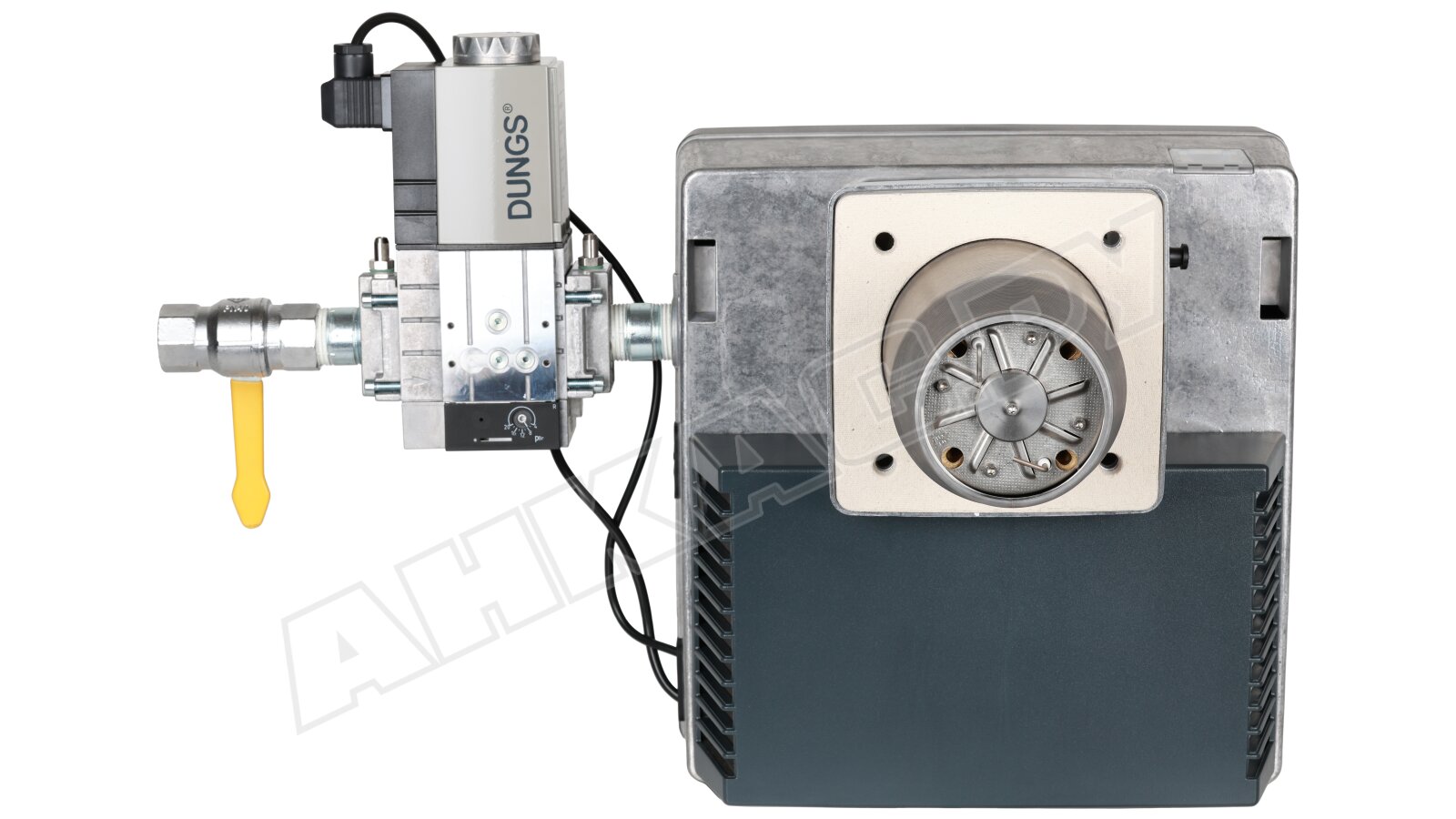

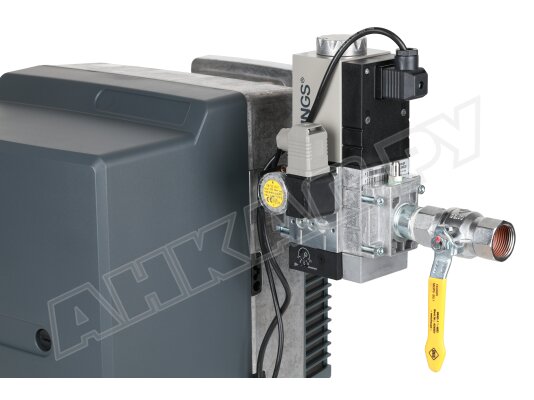

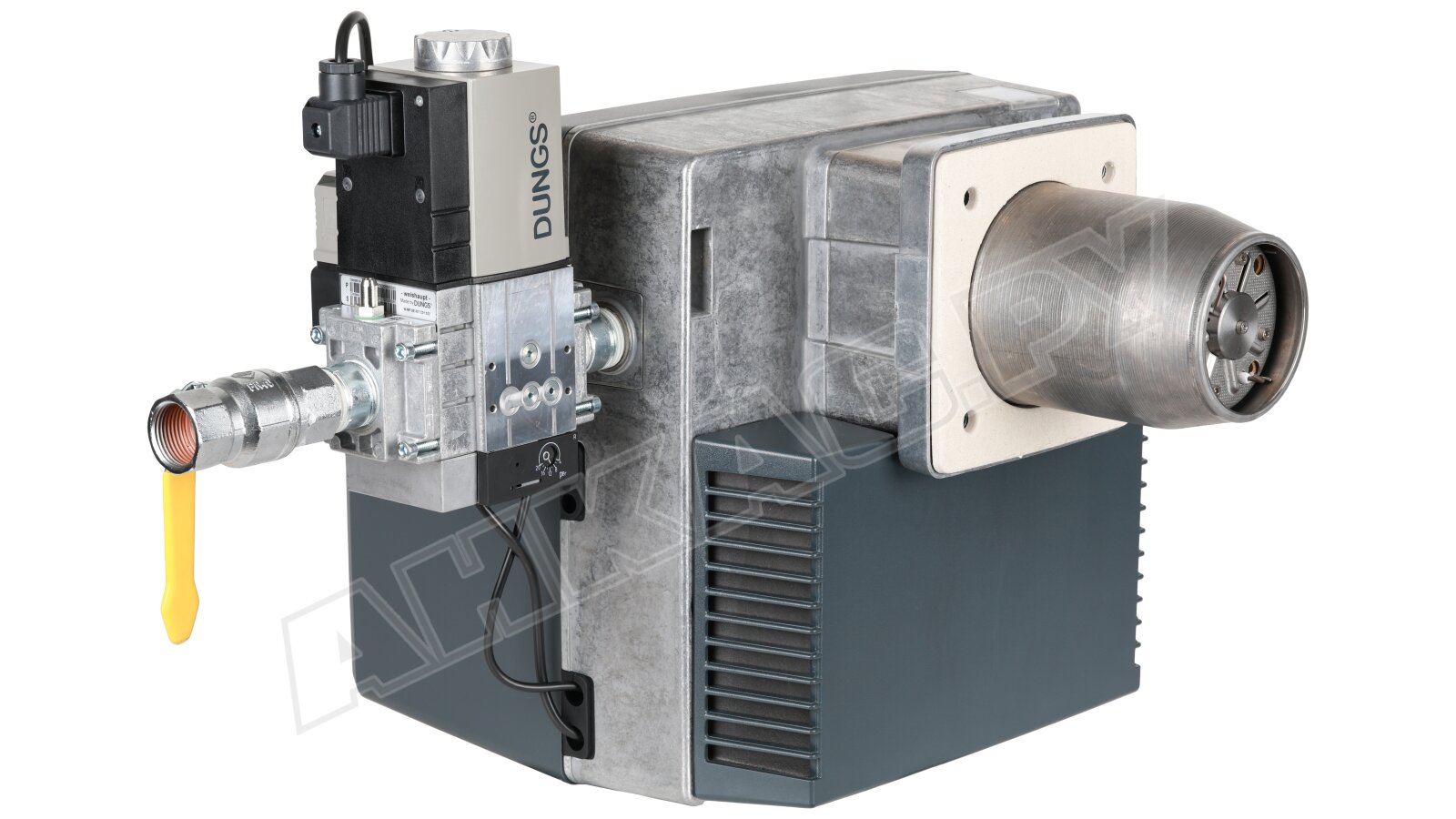

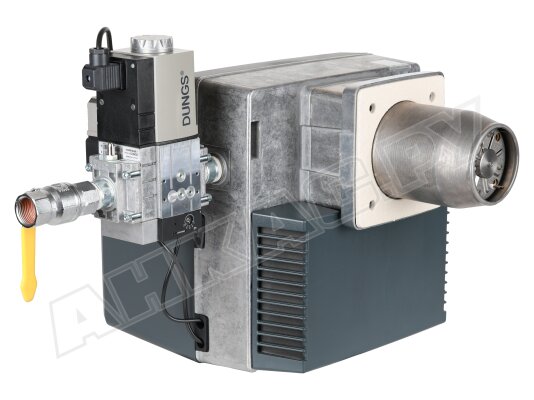

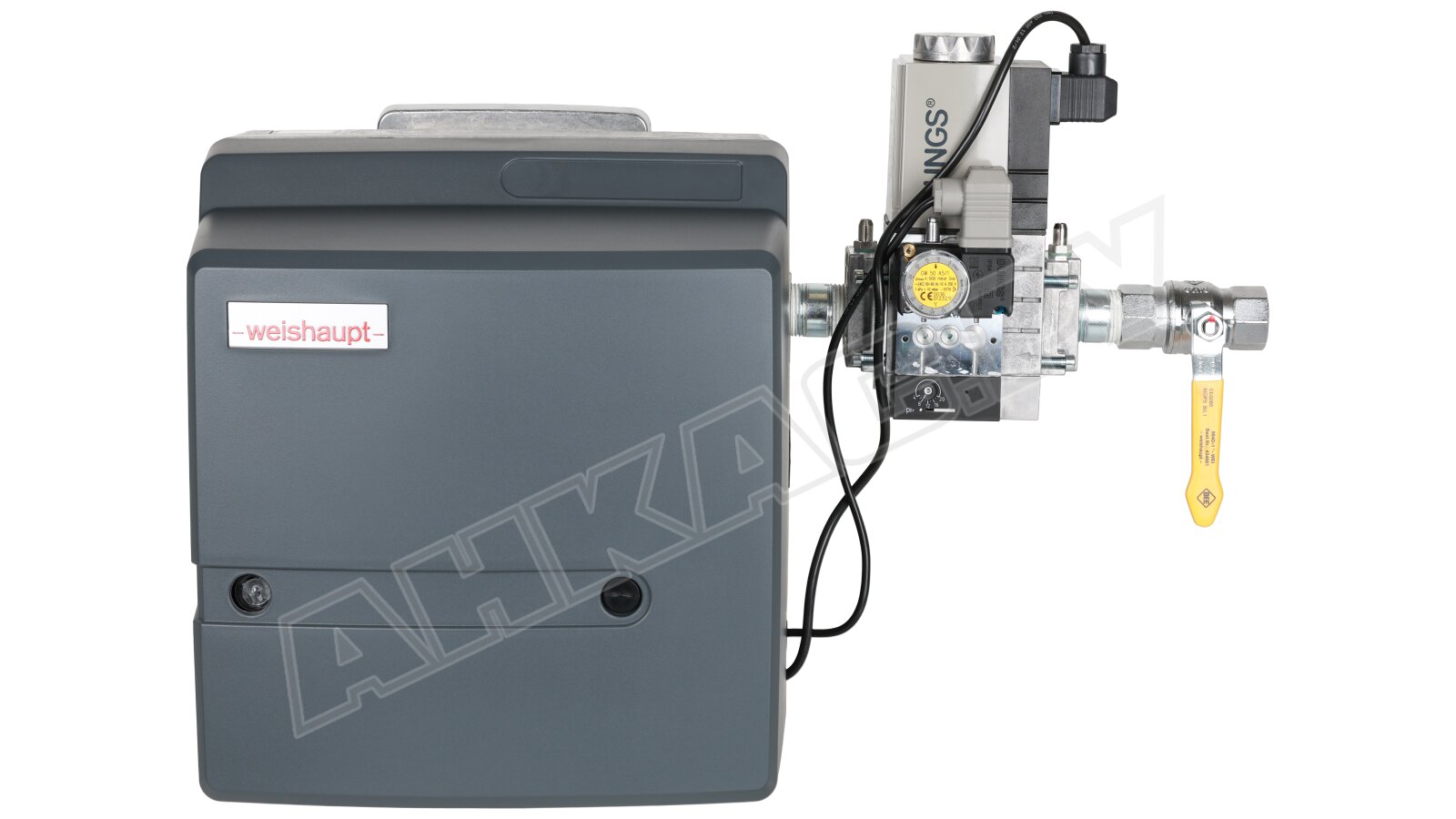

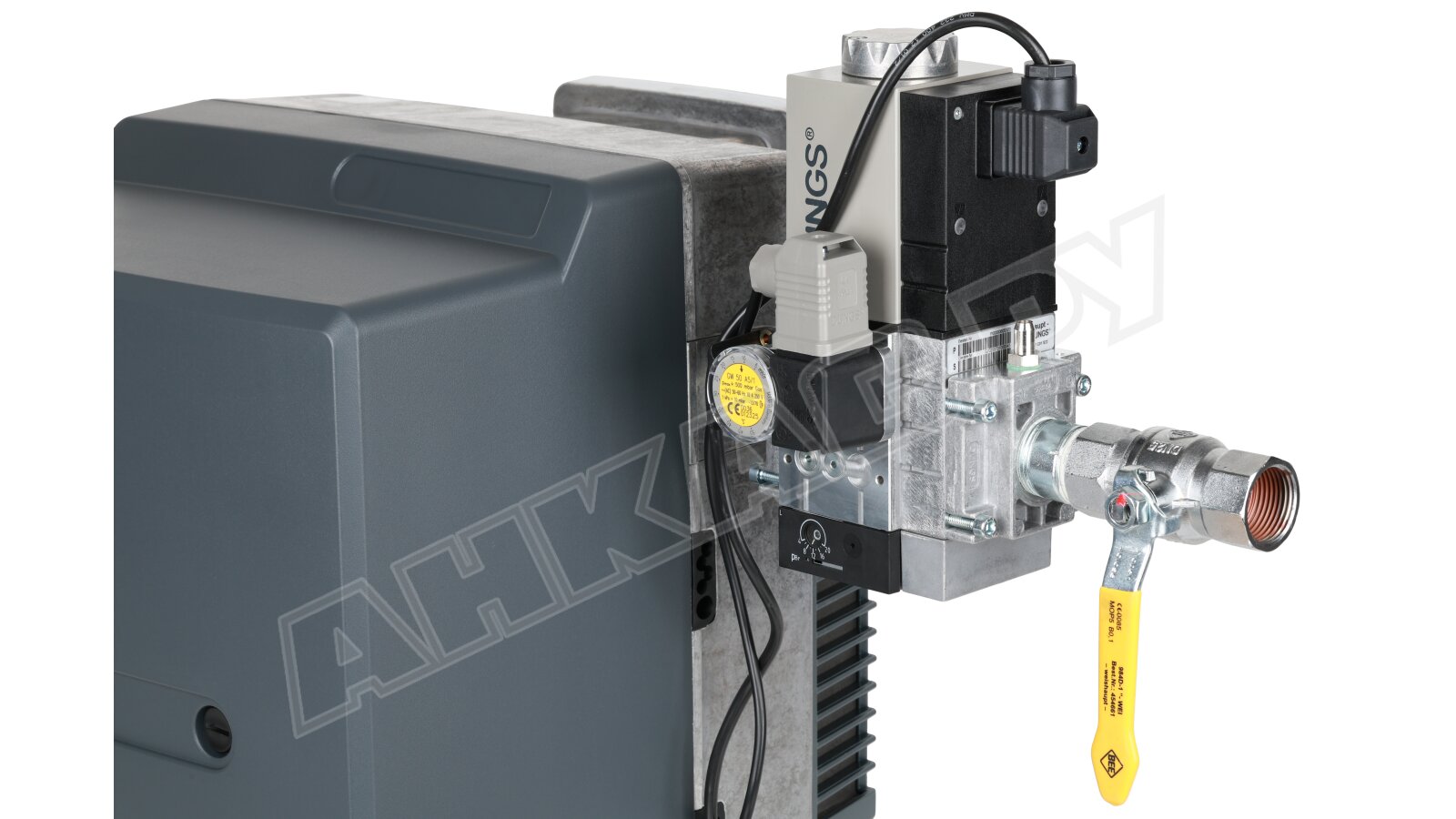

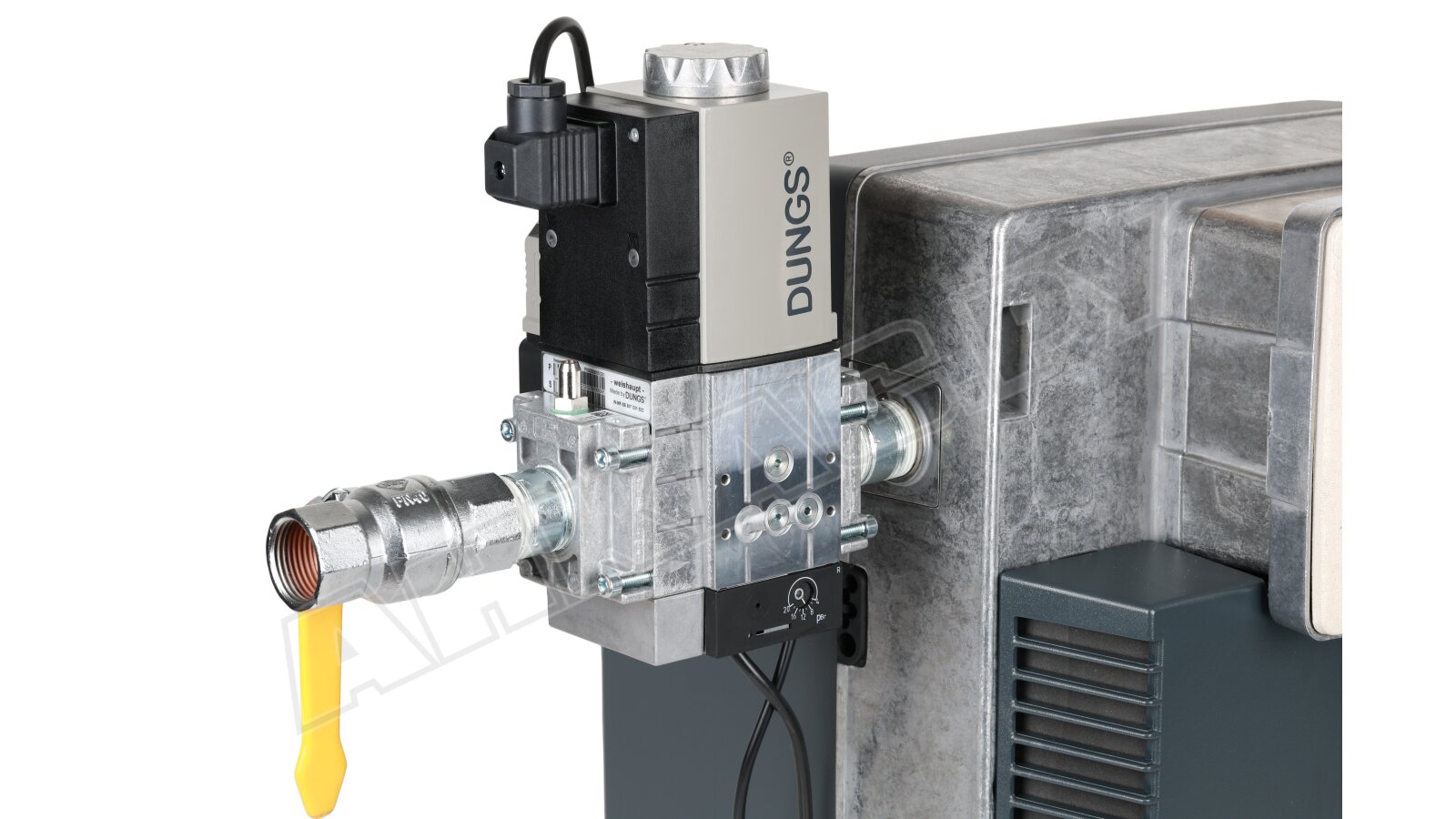

• Горелка поставляется с мультиблоком, который выполняет функции выравнивания давления газа, очистки потока от частиц грязи, автоматического управления подачей/ блокировкой газопровода с помощью электромагнитных газовых клапанов, контроля давления газа, проверки герметичности запорной арматуры.
• На всех этапах работы контролируется наличие пламени. В случае утери сигнала горелка выключается по команде менеджера горения. Для визуального наблюдения за работой горелки предусмотрена разноцветная индикация.

Условия эксплуатации:

• место размещения газовой горелки – закрытые чистые помещения;
• температура воздуха: -15...+40 °С, влажность: < 80%, конденсация исключена;
• воздух, подаваемый на горение, должен быть сухим, чистым, без пыли, паров, агрессивных веществ, таких как хлориды, фториды, галогены и т. д.

Если невозможно обеспечить поступление чистого воздуха из рабочего помещения, производитель рекомендует использовать систему забора воздуха извне (из другого помещения, улицы).

Достоинства:

• высокий класс экологичности (система сжигания LowNOх);
• автоматизированный режим работы;
• экономичное потребление газа;
• стабильное горение пламени в любых топках;
• моноблочный, компактный дизайн;
• быстрый доступ к основным компонентам для осмотра и обслуживания;
• низкий уровень шума;
• контроль герметичности газовых клапанов;
• защита от рассеивания тепла во время бездействия горелки.

Применение

Газовая горелка используется в системах сжигания природного газа небольшой мощности. Входит в состав отопительных котлов частных домовладений, административных зданий, используется в хлебопекарных печах, устройствах обжига, сушильных и покрасочных камерах и другом технологическом оборудовании.

Дополнительное оснащение

Газовые горелки Weishaupt WG20 могут оснащаться дополнительным оборудованием: удлинением пламенной головы, счетчиком времени, э/м клапаном реле давления воздуха (при необходимости непрерывной работы системы наддува), системой забора воздуха извне, устройством дистанционной разблокировки, промежуточным фланцем, реле максимального давления газа, шаровым краном с термозатвором, регулятором мощности, менеджером горения W-FM. Уточнить набор опций и характеристики горелки можно у наших специалистов.
