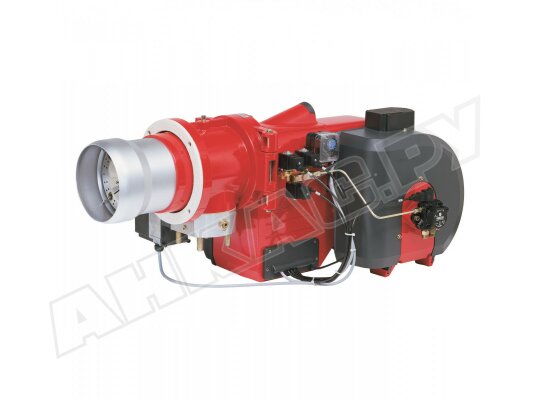

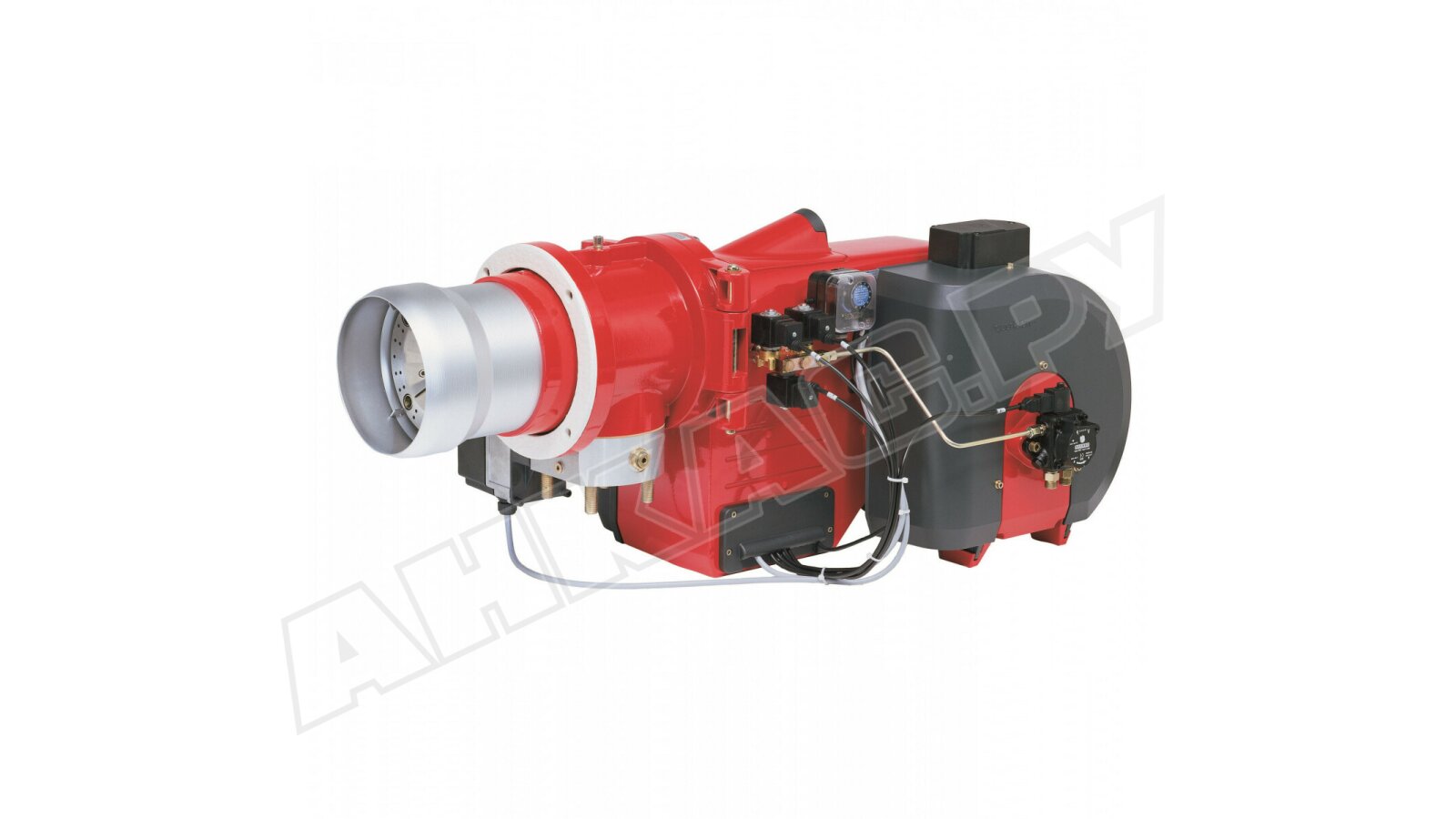

Газовая горелка Weishaupt G 40/2-A, DN125, 3LN

Газовая горелка Weishaupt G 40/2-A, DN125, исп. 3LN, арт: 21740574 одна из самых экономичных в своем классе. Оснащена цифровым автоматом горения, что обеспечивает автоматическую работу, простоту настройки и эксплуатации. Расчет дозировки газа и воздуха с помощью микропроцессора с учетом заданной мощности позволяет оптимизировать потребление ресурсов. Горелка отвечает жестким стандартам по уровню выбросов NOx, действующим в стране и за рубежом. Обеспечивает равномерное, полное сжигание топливовоздушной смеси без выбросов в атмосферу неотработанных газов.

Особенности газовых горелок типа G исп. 3LN:

• электронномодулируемое регулирование мощности;
• применение для систем сжигания природного газа E и LL;
• автоматический режим работы, цифровое управление;
• электронное связанное регулирование воздушной заслонки и газового дросселя;
• система наддува с высокопроизводительным вентилятором;
• устойчивость горения пламени в топках любого типа;
• высокий класс сгорания (III по европейскому стандарту EN 676);
• узел смешения с комбинированной подачей первичного и вторичного топлива и воздуха;
• улучшенные условия смешивания воздуха и топлива за счет повышенного давления;
• возможность дистанционного управления с подключенного персонального компьютера или через интернет;
• безопасная эксплуатация, функции предпродувки, контроля герметичности клапанов;
• электронное управление исполнительными органами;
• воздухозаборник из шумопоглощающего материала для снижения звукового давления;
• герметичное закрытие заслонки воздуха во время паузы в работе горелки;
• откидываемый влево или вправо (на выбор) корпус для быстрого доступа к головке и узлу смешивания;
• удобство настройки параметров горелки с помощью программатора.

Система сжигания

Газовая горелка оснащена оригинальным смесительным устройством с регулировочной гильзой, положение которой изменяет угол открытия воздушной заслонки и газового дросселя. Электронное связанное регулирование воздушной заслонки и газового дросселя позволяет достичь оптимальных пропорций газа и воздуха при формировании горючей смеси, что способствует чистому сжиганию топлива и высокой теплоотдаче.

Электронное управление

Цифровой автомат W-FM100 управляет работой горелки, обеспечивает безопасность эксплуатации, оптимизацию состава газовоздушной смеси, полное сгорание топлива, возможность восстановления заданных настроек и простоту обслуживания. Менеджер горения контролирует каждый этап горения, исключает вероятность ошибок.

Настройка газовой горелки происходит с помощью блока управления и индикации с тестовым режимом, что гарантирует безошибочную работу системы. Блок соединяется с автоматикой горелки системой информационных шин и может размещаться на удалении до 100 метров.

Горелка оснащена датчиками, которые непрерывно отслеживают работу отдельных компонентов и состояния системы в целом. Блок автоматики контролирует давление газа и воздуха для горения, соотношение компонентов, наличие и силу сигнала пламени, проверяет функционирование электромагнитных клапанов на наличие утечек, выполняет другие виды контроля и управления в зависимости от подключенных устройств и настроек. Режим самодиагностики выявляет неисправности в работе устройств, проверяет корректность их взаимодействии. При обнаружении отклонений от нормы автоматика блокирует работу горелки. Автоматический запуск осуществляется после устранения неисправностей.

Возможности коммуникации

Интерфейс газовой горелки Weishaupt G 3LN позволяет отправлять данные и команды на системы управления высшего уровня. В горелке предусмотрен разъем eBus для подключения системной шины и обмена информацией с удаленными устройствами.

Основные характеристики:

• регулирование мощности в диапазоне: 500-3450 кВт;
• экологичное сжигание газа, система LowNOx (3 класс по стандарту EN 676);
• питание от электросети 400 В;
• параметры соединения: DN 125;
• пыле-, влагозащита электрических компонентов класса IP 54;
• диапазон температур эксплуатации: -15...+40°C.

Применение

Газовые горелки Weishaupt G 3LN разработаны для промышленной эксплуатации. Встраиваются в паровые, водогрейные котлы, воздухонагреватели. Служат в ряде технологических процессов, требующих выработки тепла. За счет способности преодолевать высокое сопротивление в топке подходят преимущественно для высокомощных современных котлов.

Достоинства:

• электронная модуляция мощности;
• экономичное потребление энергоресурсов;
• низкая эмиссия оксидов азота, система сжигания LowNOx (класс 3 по EN 676);
• цифровое управление функциями и процессами;
• интерфейс информационной шины;
• совместимость с любыми камерами сгорания;
• защита от потерь тепла при остановке горелки;
• откидывающийся корпус;
• низкий уровень шума при работе.

В комплект газовой горелки входит фланец для установки на котел, уплотнение, крепеж. Опционально доступны устройства частотного и кислородного регулирования.

Место эксплуатации

Газовые горелки Weishaupt не рассчитаны на эксплуатацию в условиях открытых площадок. Устанавливаются в закрытых помещениях с вентиляцией. Нельзя использовать воздух для горения, содержащий агрессивные соединения, пыль.
