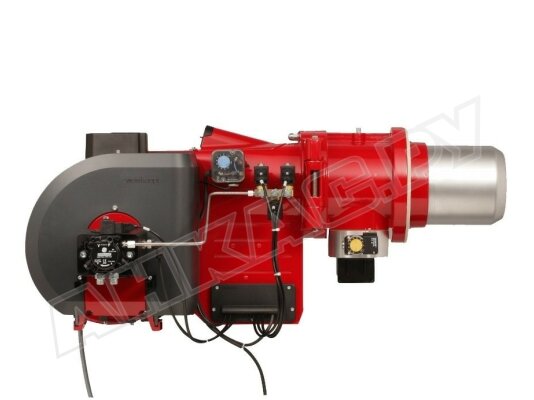

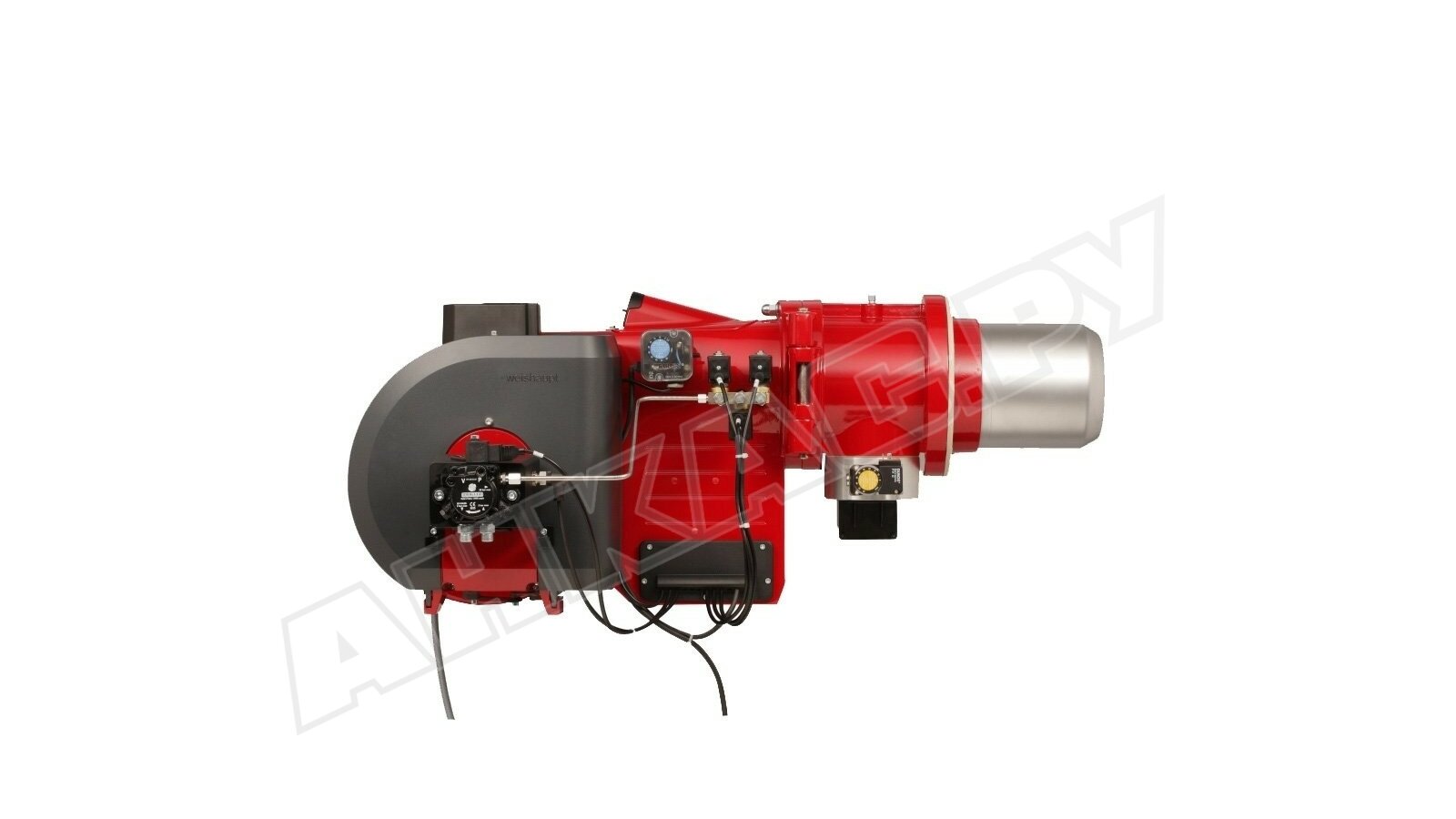

Газовая горелка Weishaupt G 30/2-A, DN125, 3LN

Газовая горелка Weishaupt G 30/2-A, DN125, исп. 3LN, арт: 21730574 изготовлена с учетом жестких директив и норм по объему выбросов NOx, действующих в стране и за рубежом. Проста в монтаже, регулировании и обслуживании благодаря удобной для сервиса конструкции. Функционирует в режиме электронной модуляции мощности, изменяемой в соответствии с потребностями в тепле.

Особенности газовых горелок типа G исп. 3LN:

• автоматический режим работы;
• электронномодулируемое регулирование мощности;
• применение для сжигания природного газа E и LL;
• электронное связанное регулирование воздушной заслонки и газового дросселя;
• высоконапорная вентиляция с оцинкованным колесом;
• стабильное пламя, без пульсаций, во всех типах топок;
• высокий уровень экологичности, 3 класс по EN 676;
• устройство смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• откидной тип корпуса для упрощения осмотра и обслуживания головки горения;
• встроенный разъем eBus для подключения к системной шине;
• электронное управление исполнительными механизмами;
• комплектация двойным э/м клапаном DMV класса А для регулирования потока на горение;
• единый моноблок со встроенным вентилятором;
• воздухозаборник из шумопоглощающего материала для снижения звукового давления;
• полное закрытие воздушной заслонки при остановке горелки;
• программатор для удобства настройки параметров горения.

Электронное управление

Менеджер горения W-FM100 управляет работой газовой горелки, обеспечивает безопасное функционирование. Блокирует работу системы при:

• низком давлении газа в магистрали подачи (установлено реле минимального давления газа);
• непоступлении воздуха для горения (встроено реле давления);
• отключении электропитания или несоответствии параметров сети допустимым значениям;
• срабатывании ограничителей;
• потере сигнала пламени электродом ионизации при включенной горелке.

Блок автоматики обеспечивает коммуникацию с сервоприводами, запускает проверку герметичности клапанов после каждой штатной перезагрузки и перед запуском при аварийном отключении. Выполняет другие функции при установке дополнительных устройств (например, модуля кислородного регулирования, частотного регулятора и пр.).

Система сжигания

Особенности системы сжигания газовой горелки:

• связанное регулирование воздушной заслонки и газового дросселя с помощью электроники;
• разделение на первичный и вторичный потоки;
• подача газа с помощью 4-х первичных и 6-ти вторичных газовых трубок.

Размещение и условия эксплуатации

Материалы газовой горелки Weishaupt G 3LN и газовой арматуры не рассчитаны на уличную эксплуатацию. Горелка размещается в закрытых помещениях с достаточной вентиляцией. Не предназначена для применения в составе теплогенераторов с реверсивной камерой сгорания. Нельзя использовать воздух для горения, содержащий агрессивные вещества, пыль.

Основные характеристики:

• регулирование мощности в диапазоне: 300-2000 кВт;
• питание от электросети 400 В;
• параметры соединения: DN 125;
• головка горения LowNOx (3 класс экологичности по стандарту EN 676);
• допустимые температуры эксплуатации: -15...+40°C.

Применение

Газовые горелки Weishaupt G 3LN устанавливаются на паровые, водогрейные котлы, воздухонагреватели. Применяются в ряде технологических процессов, требующих выработки тепла. Подходят для прерывистого и продолжительного режима функционирования. Поскольку горелки этой линейки выдерживают высокое сопротивление камеры сгорания, обеспечивая стабильность пламени, они применяются, прежде всего, для оснащения современных котлов высокой мощности.

Достоинства:

• электронная модуляция мощности, адаптация под потребности в тепле;
• система сжигания LowNOx (класс 3 по EN 676);
• совместимость с любым типом камеры сгорания;
• широкий диапазон регулирования;
• электронное управление и контроль;
• экономичное энергопотребление;
• возможность подключения к шине CAN для обмена данными;
• удобство программирования и обслуживания;
• открытие корпуса влево-вправо, доступность рабочего узла.

В стандартный комплект газовой горелки входит фланец для установки на котел, уплотнение, крепеж. В соответствии с нормами EN 676 горелки мощностью от 1200 кВт должны оснащаться устройством контроля герметичности клапанов. Блок проверки герметичности и все элементы газовой арматуры можно заказать отдельно.
