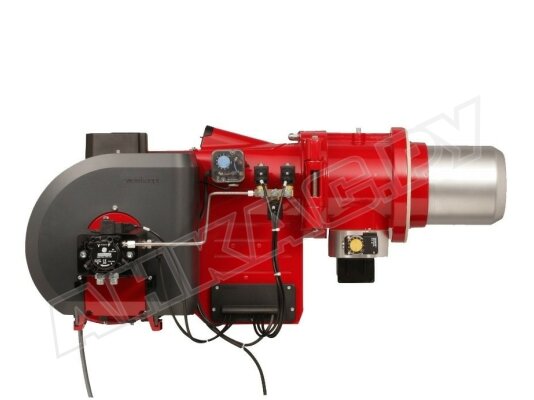

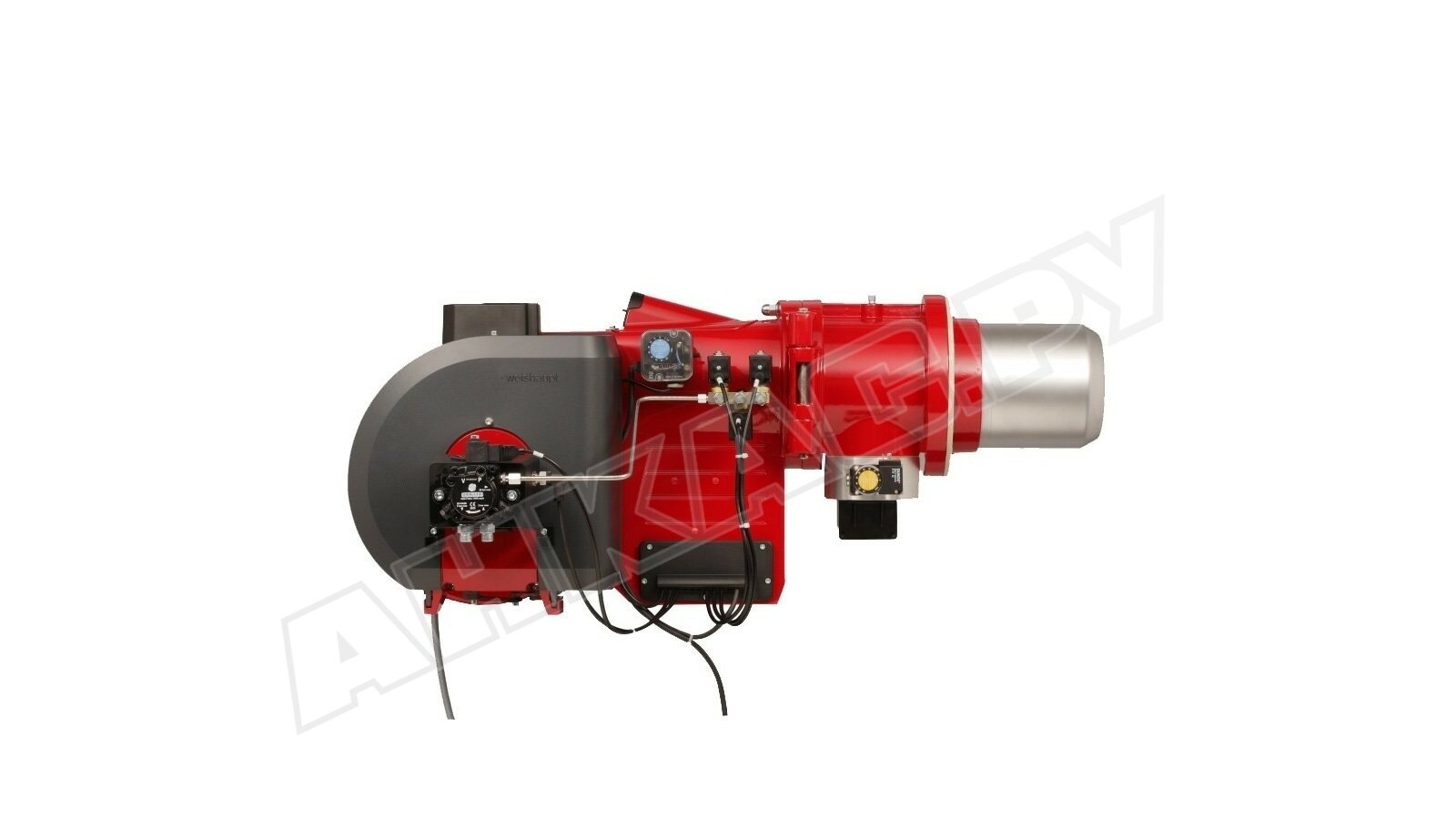

Газовая горелка Weishaupt G 30/2-A, DN50, 3LN

Газовая горелка Weishaupt G 30/2-A, DN50, исп. 3LN, арт: 21730534 входит в линейку LowNOх, что обеспечивает чистое сжигание газа, с минимальным выходом оксидов азота в атмосферу. Работает в режиме электронной модуляции, что способствует экономичному расходу топлива, высокому КПД и более продолжительной эксплуатации. Подходит для топок с низким и высоким сопротивлением. Оснащена блоком автоматики для надежной, безопасной работы, удобства программирования параметров, обеспечения коммуникации с другими системами через системную шину (разъем eBus).

Отличительные особенности газовых горелок G исп. 3LN:

• электронное модулирование мощности;
• электронное управление;
• эффективный наддув, стабильное пламя в любых топках;
• вентилятор с оцинкованным колесом;
• сжигание природного газа E и LL;
• низкие выбросы вредных веществ, эмиссионный класс 3 по EN 676;
• узел смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• доступность обслуживаемых узлов и деталей благодаря откидывающемуся в обе стороны корпусу;
• электронное связанное регулирование исполнительных органов;
• двойной электромагнитный клапан DMV класса А для управления потоком газа;
• удобство настройки рабочих параметров с помощью программатора.

Электронное управление

Менеджер горения W-FM100 управляет функциями горелки, контролирует все этапы горения, инициирует защитную блокировку. Служит для коммуникации с сервоприводами, запускает проверку герметичности газовых клапанов. Выполняет другие функции при установке дополнительных устройств (модуля кислородного регулирования, частотного регулятора и пр.).

К топочному автомату подключен датчик ионизации, контролирующий горение пламени. В случае утери сигнала блок управления мгновенно прерывает подачу газа на горелку (аварийная блокировка).

Система сжигания

Особенности системы сжигания газовой горелки Weishaupt G исп. 3LN:

• электронное связанное регулирование воздушной заслонки и газового дросселя;
• разделение на первичный и вторичный потоки;
• подача газа с помощью четырех первичных и шести вторичных газовых трубок;
• зажигание газовоздушной смеси с помощью устройства розжига с э/м клапаном.

Конструкция и функции газовой горелки

Горелка оснащена компактным корпусом с интегрированным воздухозаборником. Воздушный канал выполнен с использования шумоподавляющего материала для снижения звукового давления. Для дозирования подачи воздуха на горение предусмотрена воздушная заслонка. Реле давления осуществляет контроль достаточности потока и аварийно отключает горелку при отсутствии подачи воздуха.

Реле давления газа отслеживает минимальный уровень давления, отправляет сигнал блоку управления при несоответствии давления допустимому значению для активации функции защитного отключения. Регулятор давления отвечает за поддержание постоянного давления газа, обеспечивает равномерный расход.

Сервоприводы управляют воздушной заслонкой, газовым дросселем, смесительным устройством (подпорной шайбой). Для передачи сигнала на топочный автомат используется шина CAN.

В комплект поставки входит монтажный фланец, уплотнение, крепеж.

Основные параметры:

• рабочий диапазон регулирования мощности: 300-2000 кВт;
• питание от электросети 400 В;
• параметры соединения: DN 50;
• исполнение LowNOx (3 класс по стандарту EN 676);
• низкий уровень шума;
• диапазон рабочих температур: -15...+40°C.

Применение

Газовые горелки Weishaupt G 3LN встраиваются в паровые, водогрейные котлы, воздухонагреватели, применяются в различных технологических процессах, требующих производства тепла. Подходят для прерывистого и продолжительного режима работы. Способны преодолевать высокое сопротивление в топках, поэтому используются, в первую очередь, для комплектации современных котлов высокой мощности.

Условия эксплуатации

Газовая горелка может устанавливаться только внутри закрытых вентилируемых помещений. Не подходит для эксплуатации на открытом воздухе и оснащения теплогенераторов с реверсивной камерой сгорания. Воздух для горения должен быть чистым, без содержания агрессивных веществ, пыли.

Достоинства:

• электронная модуляция мощности;
• высокий класс экологичности (система сжигания LowNOx);
• широкий диапазон регулирования;
• экономичное энергопотребление;
• совместимость с топками любого типа;
• автоматизация функций, коммуникация через шину CAN;
• удобство программирования параметров;
• откидной фланец для свободного доступа к рабочему узлу.
