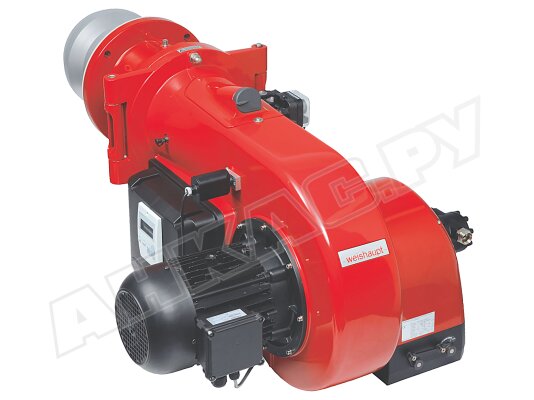

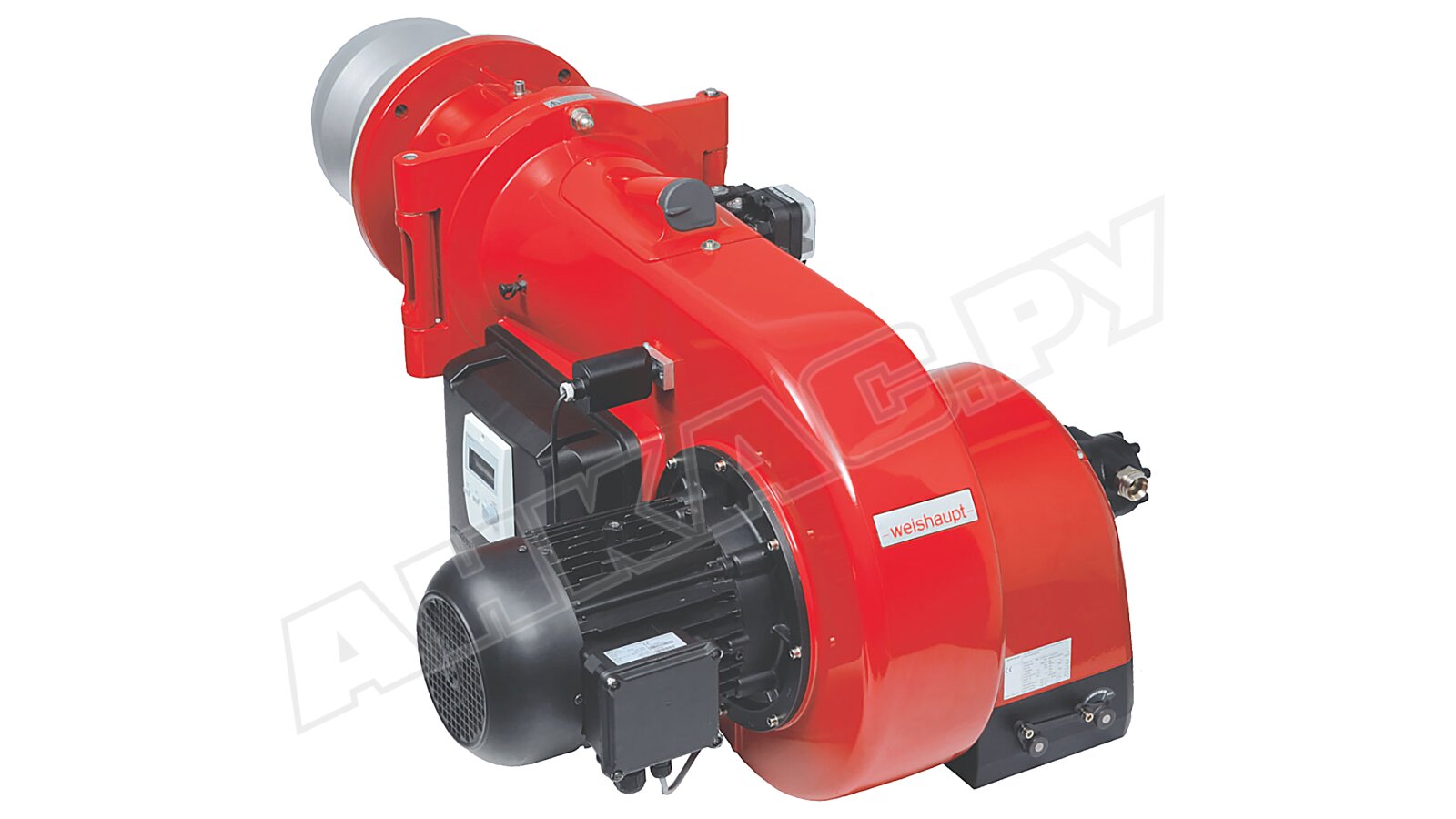

Газовая горелка Weishaupt WM-G 20/2-A, ZM

Газовая горелка Weishaupt WM-G 20/2-A, исп. ZM, арт: 21721020 является улучшенной версией горелок серии Monarch. Отличается более компактным дизайном, стабильным давлением воздуха, повышенной мощностью вентиляции и пониженным уровнем шума. Электронное управление процессами способствует высокой эффективности, безопасности и комфортной эксплуатации.

Рабочая среда

Газовые горелки для котлов отопления Weishaupt WM-G предназначены для сжигания природного газа E/LL, сжиженного газа B/P.

Линейка газовых горелок WM-G характеризуется:

• высокой точностью регулирования за счет управления цифровым менеджером горения;
• более компактными размерами в сравнении с горелками сопоставимой мощности предыдущего поколения (Monarch);
• усовершенствованной системой подачи воздуха и схемой управления воздушной заслонкой;
• повышенной мощностью наддува со стабильным давлением воздуха;
• отрегулированным по мощности узлом смешивания, входящим в комплектацию;
• низким уровнем шума за счет использования шумоглушителя;
• оптимальным соотношением газа и воздуха;
• усиленной защитой от пыли и влаги, класс IP54.

Регулирование

Горелка работает в режиме электронной модуляции. Мощность изменяется с учетом запроса на выработку тепла. Модуляционный режим позволяет экономить энергоресурсы, исключает частые переключения горелки, продлевает срок службы.

Цифровое управление

Газовые горелки Weishaupt WM-G20 исп. ZMI оснащены менеджерами горения W-FM с электронным связанным регулированием. Он управляет всеми процессами и устройствами, проверяет работоспособность системы и компонентов, контролирует сигнал пламени, давление газа и воздуха, герметичность клапанов, отправляет информацию на вышестоящую систему. Блокирует работу горелки при обнаружении неисправностей.

Настройка рабочих параметров осуществляется с помощью блока управления и индикации, соединенного с менеджером горения. Для задания индивидуальных параметров предусмотрены две кнопки и вращающаяся ручка.

Система связанного регулирования защищена от помех информационной шиной CAN, через которую осуществляется управление серводвигателем воздушной заслонки.

Основные характеристики и особенности:

• диапазон модуляции мощности: от 150 до 2100 кВт;
• работа в прерывистом и продолжительном режиме;
• питание от сети 230 В/ 50 Гц;
• мощность двигателя – 3000 Вт;
• совместимость с топками с низким и высоким противодавлением;
• перезапуск каждые 24 часа, самодиагностика ошибок;
• II класс экологичности по стандарту EN 676;
• максимальный уровень рабочих шумов – 84 дБ;
• комплектация головкой сгорания;
• электронный розжиг, контроль пламени методом ионизации;
• плавное зажигание, стабильное горение в любых топках;
• связанное электронное регулирование расхода газа и воздуха;
• конструкция с быстрым доступом к смесительному устройству, воздушной заслонке и менеджеру горения;
• двойной э/м клапан класса А, устройство контроля герметичности;
• концевой контакт на поворотном фланце для блокирования запуска горелки при открытом корпусе.

Целевое использование

Газовая горелка Weishaupt WM-G используется в промышленных системах сжигания. Входит в состав генераторов горячего воздуха, водогрейных, отопительных установок, паровых котлов, отвечающих нормам EN 303.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt WM-G размещаются внутри помещений с температурой воздуха -15°...+40 °С, влажностью до 80%, без скоплений пыли, агрессивных веществ. Конденсация недопустима.

Обратите внимание! При отсутствии возможности подачи на горелку чистого, беспримесного воздуха, доступно оснащение специальным кожухом, позволяющим подключить внешнюю систему забора воздуха.

Достоинства:

• электронное регулирование, экономичный расход газа;
• точное управление с помощью микропроцессора;
• широкий диапазон мощности;
• полностью автоматический режим работы;
• контроль герметичности клапанов, безопасная эксплуатация;
• эффективный, мощный наддув, устойчивое пламя в любых топках;
• быстрый доступ к настройкам и обслуживаемым узлам;
• защита от рассеивания тепла из системы во время ожидания/ отключения горелки.

Газовые горелки WM-G испытаны и сертифицированы по европейским стандартам EN 676, российскому ГОСТу.
