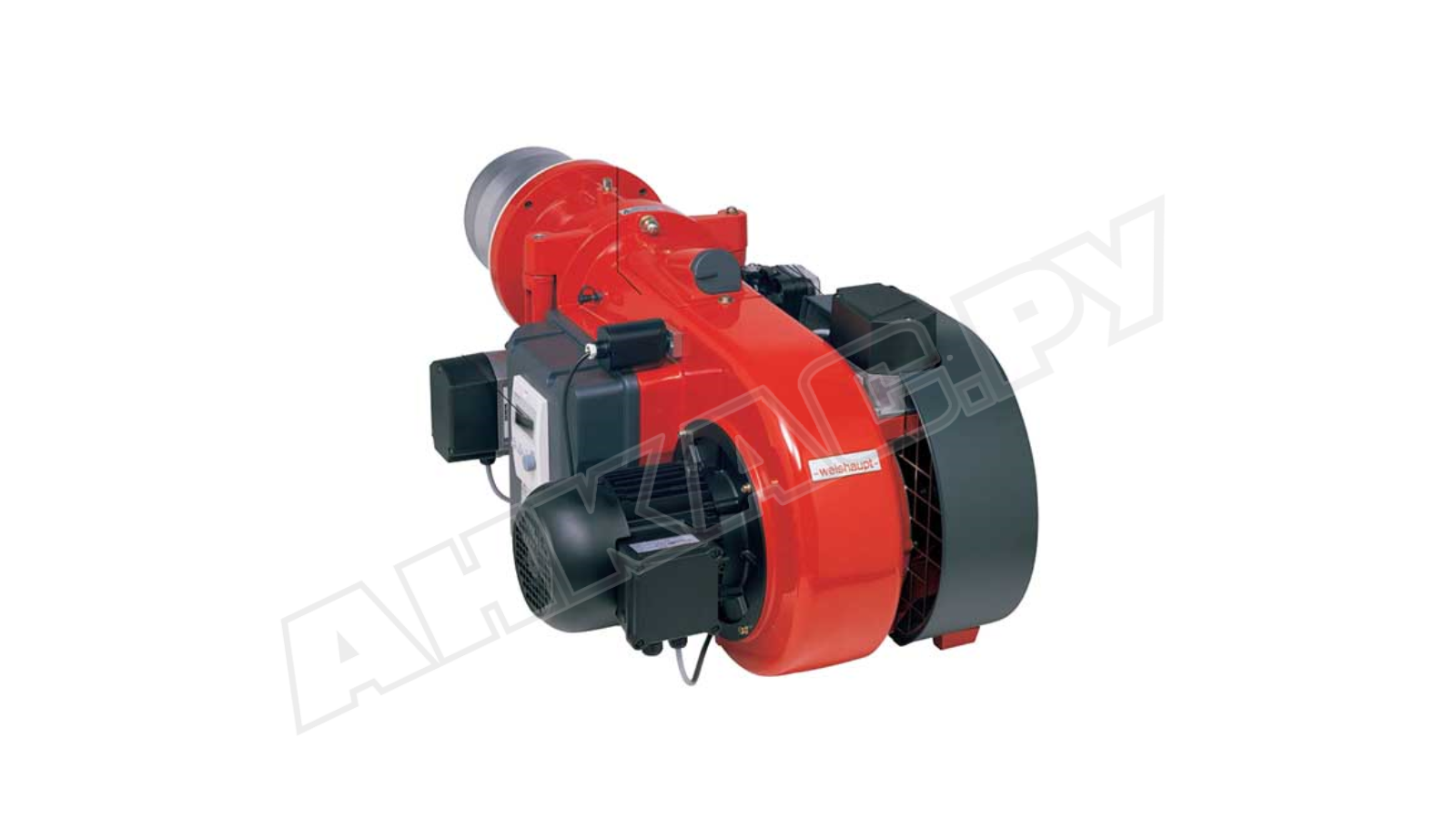

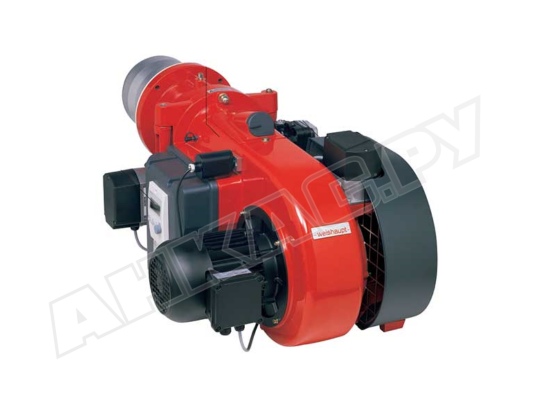

Газовая горелка Weishaupt WM-G 10/3-A, DN 65, ZM в комплекте

Газовая горелка Weishaupt WM-G 10/3-A, DN 65, исп. ZM в комплекте, арт: 21711714 разработана на основе известной модели Monarch. Отличается более компактными габаритами, стабильным давлением после вентилятора, повышенной мощностью и низким уровнем шума. Автоматический режим работы способствует высокой эффективности, безопасности и комфортной эксплуатации. В комплект поставки входит электронный регулятор и устройство контроля герметичности.

Рабочая среда

Газовые горелки для котлов отопления Weishaupt WM-G служат для сжигания природного газа E/LL, сжиженного газа B/P.

Линейка газовых горелок WM-G характеризуется:

• более компактными размерами в сравнении с горелками аналогичной мощности предыдущего поколения (Monarch);
• полной автоматизацией функций за счет оснащения цифровым менеджером горения для всех типоразмеров линейки WM;
• низким уровнем звукового давления благодаря новой системе забора воздуха и управления воздушной заслонкой, а также использованию шумоглушителя;
• повышенной мощностью наддува со стабильным давлением воздуха;
• настроенным по мощности узлом смешивания, входящим в комплектацию;
• оптимальным соотношением газа и воздуха при формировании горючей смеси благодаря электронному связанному регулированию;
• повышенным уровнем электрозащиты, класс IP54.

Регулирование

Горелка работает в режиме электронной модуляции. Мощность непрерывно изменяется в соответствии с потребностями в тепле. Это позволяет экономить топливо и электроэнергию, исключает частые переключения горелки, увеличивает ресурс службы.

Подробнее о горелке

• Горелка оснащена компактным эргономичным корпусом с поворотным фланцем. Доступное расположение смесительного устройства, воздушной заслонки и менеджера горения упрощают настройку и обслуживание горелки.
• Благодаря специально разработанной геометрии конструкции и управления воздушной заслонкой вентилятор отличается повышенной мощностью. Приводится в действие с помощью электродвигателя с силовым контактором.
• Уровень рабочих шумов не превышает 83 дБ. Для минимизации звукового давления используется шумоглушитель.
• Всеми функциями газовой горелки управляет цифровой менеджер горения. Он отвечает за безопасность функционирования и оптимизирует работу системы сжигания. Автоматика контролирует давление газа и воздуха, сигнал пламени, герметичность газовых клапанов, диагностирует работоспособность компонентов и их взаимодействие. Отключает подачу газа при обнаружении неисправностей.
• Рабочие параметры программируются на блоке управления и индикации, который связан с менеджером горения. Интерфейс горелки позволяет интегрировать её в систему управления высшего уровня.
• Горелка поставляется с двойным э/м клапаном и устройством проверки герметичности. Функция активируется после штатного отключения, перед запуском горелки, следующим за аварийным выключением.
• Расход воздуха регулируется с помощью воздушной заслонки и сервопривода, действующего по команде менеджера горения. При прерывании процесса горения заслонка автоматически закрывается, не допуская оттока тепла из системы.
• Корпус может откидываться вправо и влево для быстрого доступа к рабочим узлам. Концевой контакт блокирует запуск горелки при открытом корпусе.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt WM-G устанавливаются в закрытых помещениях с температурой воздуха -15°...+40 °С, влажностью до 80%. Конденсация не допускается. Для работы горелки требуется подача очищенного воздуха, без паров, пыли и агрессивных примесей. По отдельному запросу можно дополнить горелку специальным кожухом для подключения внешней системы забора воздуха.

Основные характеристики и особенности:

• диапазон модуляции мощности: от 125 до 900 кВт;
• работа в прерывистом и продолжительном режиме;
• питание от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• параметры присоединения: DN 65;
• потребляемая мощность двигателя при эксплуатации: 1,83 кВт;
• совместимость с топками с низким и высоким противодавлением;
• перезапуск каждые 24 часа, самодиагностика ошибок;
• комплектация головкой сгорания;
• электронный трансформатор, ионизационный контроль пламени;
• II класс экологичности по стандарту EN 676;
• плавное зажигание за счет подачи уменьшенного количества газа при запуске;
• связанное электронное регулирование расхода газа и воздуха.

Целевое использование

Газовая горелка Weishaupt WM-G рассчитана на промышленное применение. Входит в состав водогрейных, отопительных установок, паровых котлов, генераторов горячего воздуха и другого оборудования, соответствующего нормам EN 303.

Достоинства:

• точное электронное регулирование, экономичный расход газа;
• широкий диапазон мощности;
• полностью автоматическая работа;
• высокая точность управления с помощью микропроцессора;
• эффективный наддув, устойчивое пламя в любых топках;
• функция контроля герметичности клапанов, безопасная эксплуатация;
• свободный доступ к настройкам и обслуживаемым узлам;
• защита от оттока тепла во время ожидания/ отключения горелки.

Газовые горелки WM-G испытаны и сертифицированы по европейским нормам EN 676, российскому ГОСТу.
