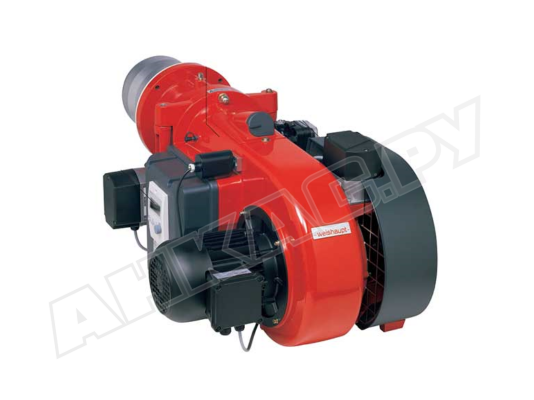

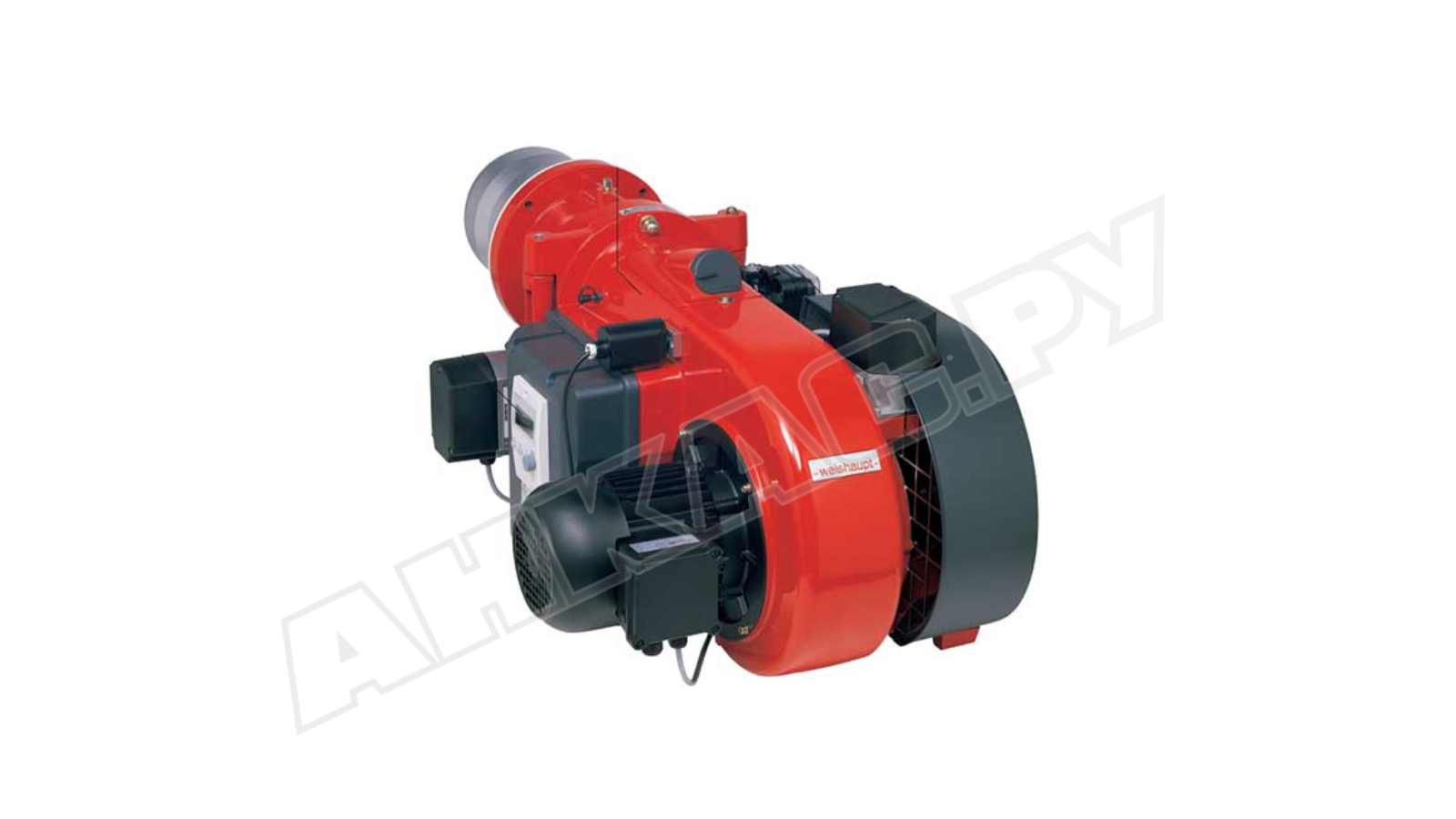

Газовая горелка Weishaupt WM-G 10/3-A, 2, ZM-LN

Газовая горелка Weishaupt WM-G 10/3-A, 2, исп. ZM-LN, арт: 21711031-10001003 разработана для сжигания газа с высокой теплоотдачей, низким уровнем вредных выбросов и шума. За счет усовершенствованной конструкции достигнута максимальная компактность корпуса с одновременным повышением мощности вентилятора. Благодаря электронному модулированию предоставляются широкие возможности регулирования.

Виды сжигаемого топлива

Газовая горелка Weishaupt WM-G служит для сжигания природного газа E/LL, сжиженного газа B/P.

Система сжигания LowNOx

Благодаря рециркуляции отработанных газов горелка работает с низким выходом оксидов азота в окружающее пространство. Соответствует III классу экологичности по стандарту EN 676.

Особенности серии WM-G:

• стабильное давление за вентилятором, повышенная мощность при сравнительно небольших размерах;
• улучшенная система забора воздуха и схема управления воздушной заслонкой;
• точное цифровое управление всеми функциями с помощью менеджера горения;
• низкий уровень рабочих шумов благодаря применению шумоглушителя;
• оптимальное соотношение газа и воздуха в газовоздушной смеси за счет электронного связанного регулирования;
• повышенная защита электрических компонентов от пыли и влаги, класс IP54.

Конструкция и комплектация

• Газовая горелка собрана в моноблочном корпусе со встроенным вентилятором. Колесо вентилятора вращается с помощью электрического двигателя WM-D 90/90-2/1K5 мощностью 1,5 кВт. Благодаря стабильному давлению воздуха обеспечены условия для равномерного смешивания с газом, полного сгорания полученной смеси с низким выходом вредных веществ.
• Управляющим устройством горелки является цифровой менеджер горения W-FM 50. Все процессы контролируются автоматикой для безопасного и эффективного функционирования.
• Горелка оснащена электронным регулятором мощности, электронным трансформатором с электродом и кабелем розжига, сервоприводом воздушной заслонки, сервоприводом газового дросселя, смесительным устройством, электродом ионизации, реле давления воздуха, поворотным фланцем, крепежом. В канал всасывания воздуха установлен шумоглушитель.
• Устройство контроля герметичности клапанов проверяет газовые клапаны на утечки. Проверка запускается каждый раз после штатного отключения, перед запуском горелки, который следует за аварийным выключением.
• Для задания рабочих параметров и визуального контроля стадий горения предусмотрен блок управления и индикации, который связан с топочным автоматом. Интерфейс горелки позволяет передавать данные на систему высшего уровня через информационную шину или устройство дистанционной передачи.
• В горелках без регулятора частоты менеджер горения управляет внутренним силовым контактором или комбинацией звезда/ треугольник. Модели с регулируемыми оборотами запускаются от частотного преобразователя.
• Объем воздушного потока на горение регулируется путем открытия воздушной заслонки с помощью серводвигателя STE 50. Предусмотрена защита от потерь тепла при остановке горелки через автоматическое закрытие воздушного канала.
• Поворотный фланец позволяет легко и быстро открывать корпус горелки влево или вправо для доступа к узлам и деталям, требующим обслуживания. Концевой контакт исключает запуск горелки в открытом состоянии.

Эксплуатация

Режим эксплуатации горелок линейки WM-G: температура воздуха: -15°...+40 °С, влажность до 80%. Место установки – только закрытые чистые помещения с достаточной вентиляцией.

Воздух для горения не должен содержать пыль, пары, агрессивные вещества. В случае невозможности организовать подачу чистого воздуха из рабочего помещения, производитель предлагает установить систему забора воздуха извне.

Основные характеристики:

• работа от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• электронное регулирование исходя из запроса в тепле;
• диапазон модуляции мощности: от 125 до 900 кВт;
• параметры присоединения: Rp 2";
• поддержание прерывистого и постоянного режима работы;
• уровень шума не более 83 дБ (измерения проведены на расстоянии 1 метр);
• устойчивое пламя в топках с низким и высоким противодавлением;
• обязательная перезагрузка для самодиагностики системы на наличие неполадок;
• комплектация головкой сгорания;
• электронный розжиг, ионизационный контроль пламени;
• экологичное сжигание газа;
• оптимальное соотношение газа и воздуха.

Газовая горелка соответствует нормам EN 676, российскому ГОСТу.

Достоинства:

• электронное модулирование мощности;
• широкие возможности регулирования и применения;
• работа в автоматическом режиме;
• компактный, эргономичный дизайн;
• экономичный расход газа и электроэнергии;
• управление процессами с высокой точностью;
• безопасное функционирование, контроль клапанов на утечки;
• поддержание продолжительного и прерывистого режима работы;
• совместимость с топками любого типа;
• поворотный фланец, открытие горелки в любую сторону;
• защита от оттока тепла во время бездействия горелки.

Применение газовой горелки

Газовая горелка Weishaupt WM-G, благодаря широким возможностям регулирования, компактным размерам корпуса и высокой мощности системы наддува, подходит для широкой линейки топочного оборудования. Применяется в водогрейных установках, паровых, отопительных котлах, нагревателях воздуха и других промышленных устройствах, соответствующих нормам EN 303.
