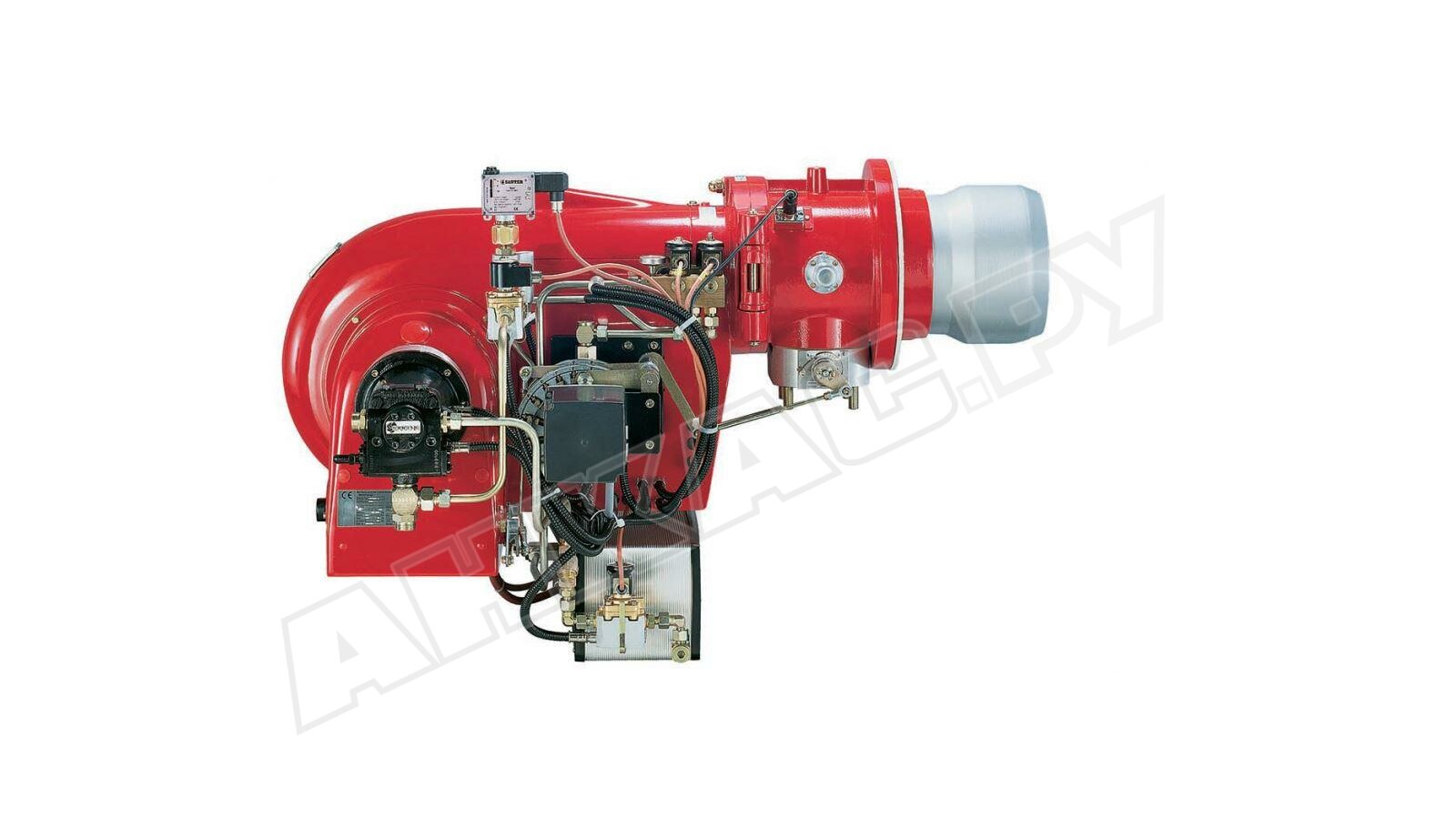

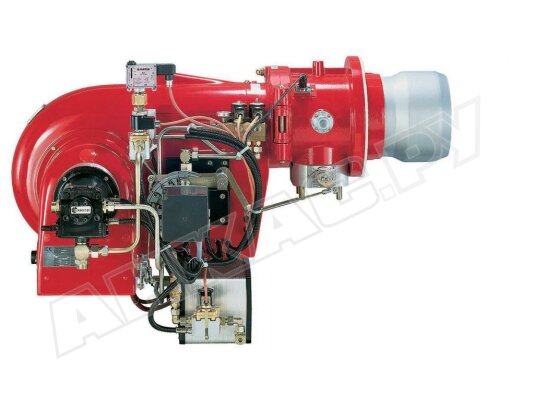

Газовая горелка Weishaupt G 11/1-D, 2, ZMD

Газовая горелка Weishaupt G 11/1-D, 2, исп. ZMD, арт: 19111783 используется в мощном промышленном оборудовании для эффективного, безопасного, чистого сжигания газа. За счет своих характеристик обеспечивает устойчивое горение пламени в любых типах топок, что расширяет возможности применения. Соответствует европейским стандартам EN 676 и другим нормативам, действующим в отношении газового оборудования.

Регулирование

Газовая горелка Weishaupt G ZMD может работать в плавно-двухступенчатом или электронномодулируемом режиме. За счет синхронизации хода исполнительных механизмов исключены скачки давления в топке и линии подачи газа при запуске и переключении горелки.

В пределах доступного диапазона задаются параметры мощности первой и второй ступеней (при 2-ступенчатом регулировании). Исходя из запроса в тепле система автоматически переключается с одной ступени на другую. Переход осуществляется плавно, без резких скачков расхода топлива.

Рабочая среда

Газовые горелки линейки Weishaupt G разработаны для природного газа типа Е, LL, сжиженного газа F. Возможность работы с другими видами газа необходимо уточнить у компании-производителя. Для смены вида топлива (метан / пропан) требуется перенастроить горелку.

Особенности и основные параметры:

• электронная модуляция или 2-ступенчатое плавное регулирование;
• рабочий диапазон: 900-4750 кВт;
• питание от сети переменного тока 230 В;
• электрозащита класса IP 54;
• медленное регулирование мощности (время выбега сервопривода 20 или 42 сек., в зависимости от типа регулирования);
• поступление газа в малом объеме при запуске горелки для плавного розжига;
• автоматизированная работа;
• защитное отключение при малой нагрузке;
• связанное регулирование газа и воздуха с регулировочными шайбами;
• встроенный коммутационный блок;
• откидываемый вправо-влево корпус горелки;
• ионизационный контроль горения пламени;
• удобный доступ к узлу смешивания для осмотра и ТО;
• режим предварительной продувки камеры сгорания;
• автоматически закрываемая заслонка воздуха для защиты от теплопотерь;
• бесшумное горение (глушитель Weishaupt W-SH).

Конструкция и комплектация

Горелка Weishaupt G ZMD представляет собой компактный моноблок. Электродвигатель размещен под прямым углом к потоку воздуха. На его оси смонтировано оцинкованное колесо вентилятора. Устройства регулировки горелки и рабочие узлы хорошо просматриваются и легкодоступны. Корпус быстро и просто открывается в любую сторону (вправо/влево), что упрощает осмотр и обслуживание рабочего узла.

В состав газовой горелки входят комплектующие:

• автомат горения;
• двигатель горелки мощностью 12 кВт класса изоляции F, электрозащиты IP54;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• система вентиляции;
• трансформатор, электрод и кабель поджига;
• сервоприводы газовой и воздушной заслонок;
• датчик ионизации для отслеживания пламени;
• откидной фланец с концевым выключателем;
• смесительное устройство;
• запорная газовая арматура с двойным э/м клапаном класса А.

Принадлежности в комплекте: уплотнение фланца, крепеж.

Основные достоинства:

• электронная модуляция или плавное 2-ступенчатое регулирование;
• возможность перехода с одного вида газа на другой;
• широкий диапазон регулирования мощности;
• стабильные характеристики вентилятора;
• надежный контроль пламени;
• чистое, тихое сжигание газа с высоким тепловым эффектом;
• встроенный микропроцессор для точного управления, безопасной работы;
• плавный розжиг и плавный переход между ступенями;
• откидной фланец для удобного доступа смесительного узла;
• защита от тепловых потерь при остановке горелки.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G стабильно функционируют в условиях внешней среды: температура -15°...+40 °С, влажность до 80%. Устанавливаются внутри закрытых помещений.

Применение

Горелки Weishaupt G ZMD подходят для топок с низким и повышенным аэродинамическим сопротивлением. Встраиваются в котлы отопления, нагрева горячей воды, промышленные паро-, теплогенераторы, технологические установки.
