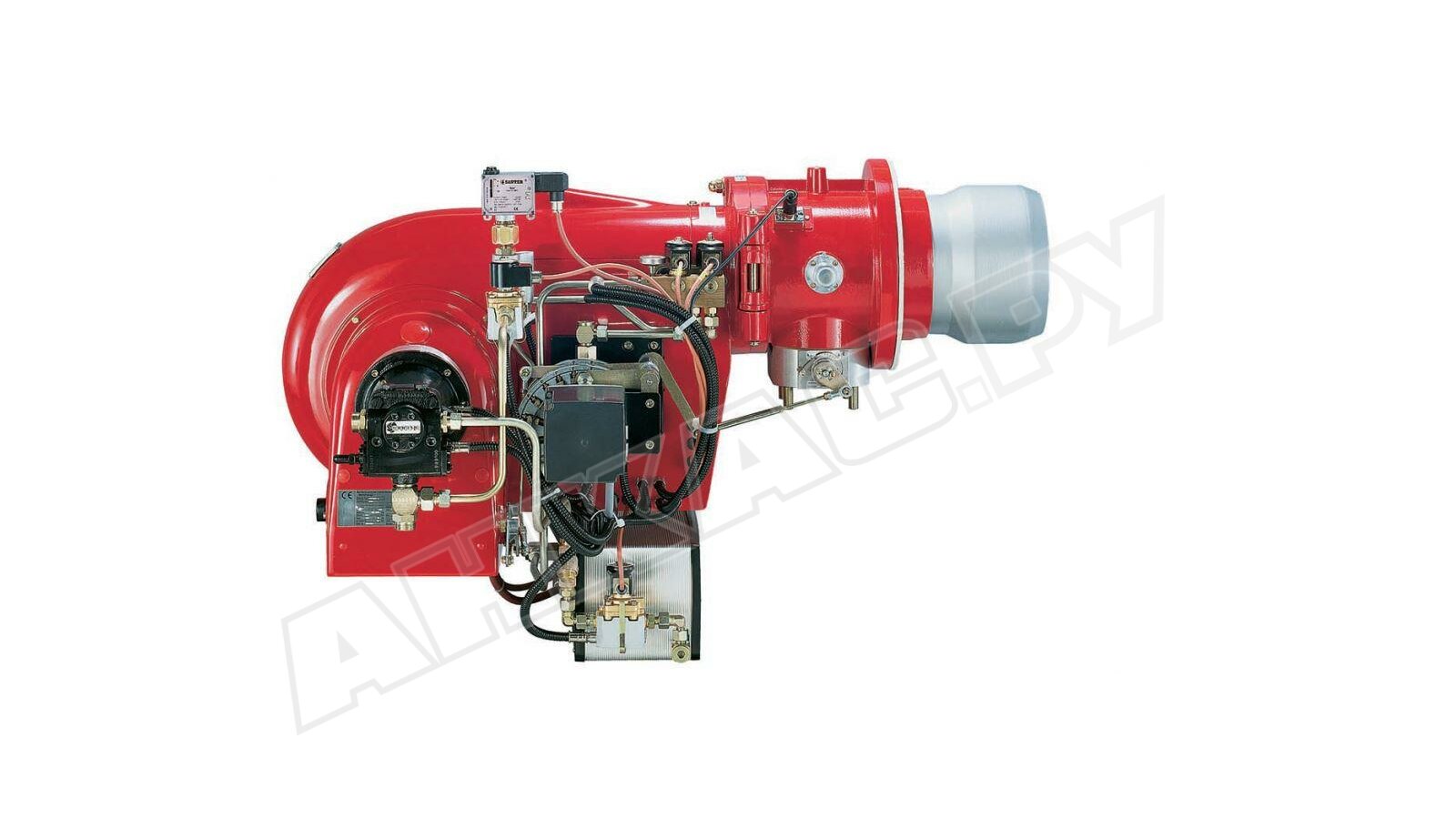

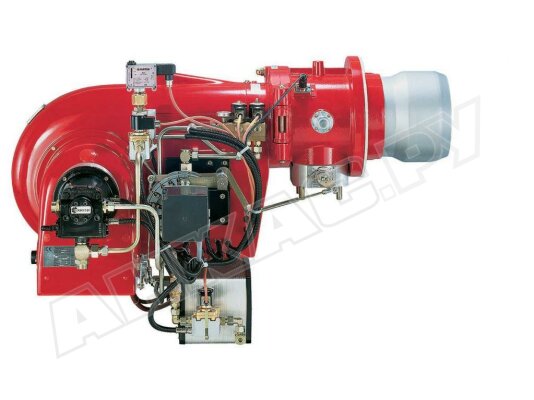

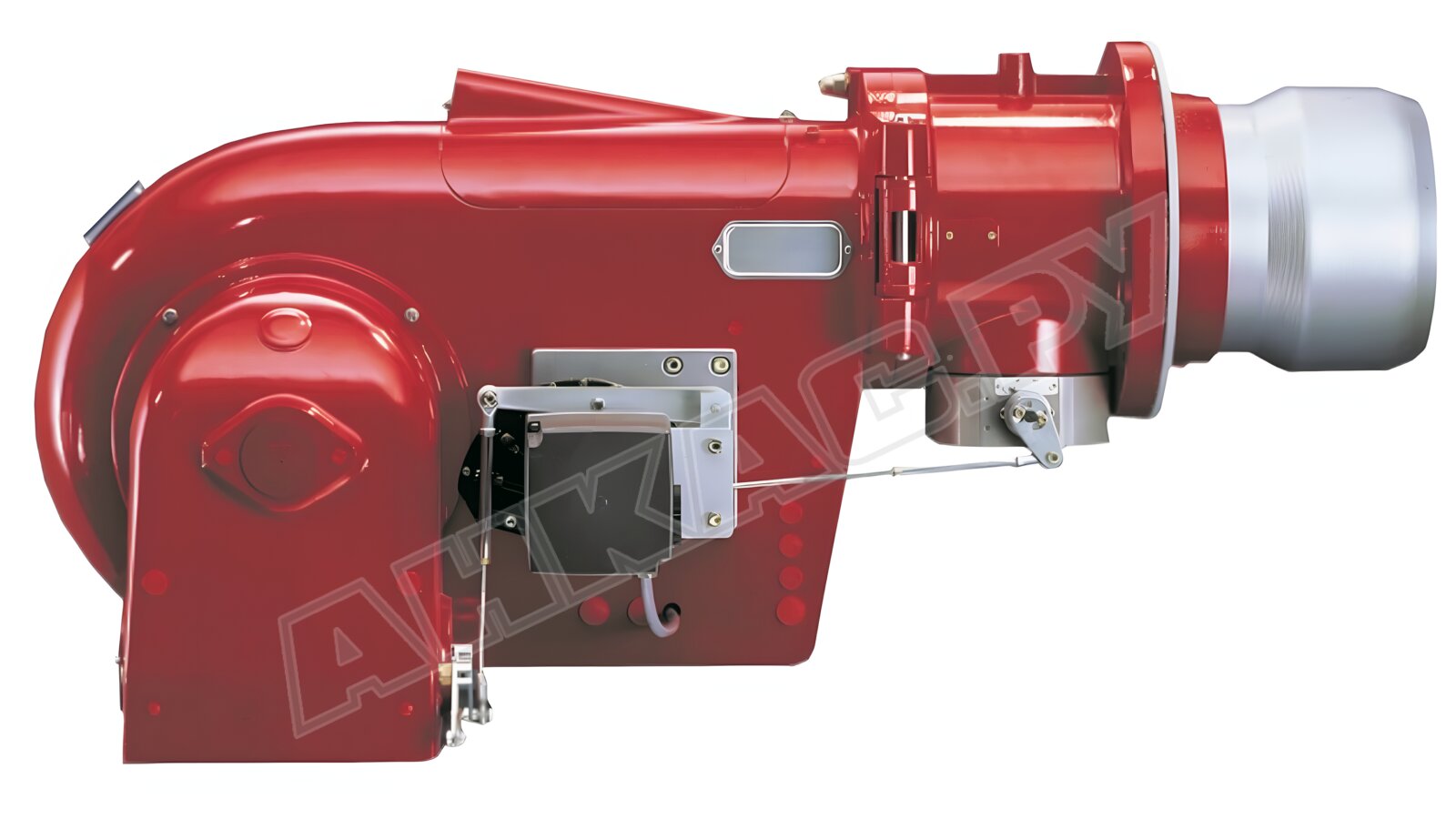

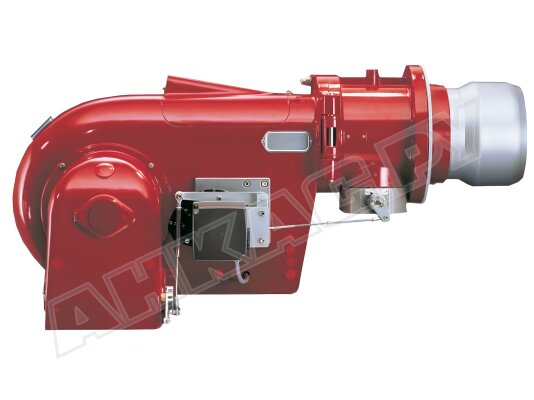

Газовая горелка Weishaupt G 8/1-D, 2, исп. ZMD

Газовая горелка Weishaupt G 8/1-D, 2, исп. ZMD, арт: 15181783 полностью автоматизирована, что в сочетании с высокопроизводительной вентиляцией и связанным регулированием газа/ воздуха обеспечивает высокую эффективность, стабильное горение, полное сжигание топлива. Горелка произведена по стандартам EN 676, соответствует директивам 90/396/EWG.

Рабочая среда

Газовая горелка Weishaupt G ZMD рассчитана на работу с природным газом Е, природным газом LL, сжиженным газом F. При потреблении других видов газа необходима консультация специалистов фирмы-производителя. Для перехода с одного вида газа на другой достаточно выполнить стандартную перенастройку.

Регулирование мощности

Мощность горелки регулируется в плавно-двухступенчатом или электронномодулируемом режиме. С помощью регулировочных шайб осуществляется связанное регулирование воздушной и газовой заслонки. Для 2-ступенчатой работы устанавливаются параметры большого и малого горения в пределах рабочего диапазона. Горелка плавно выходит на первую или вторую ступень без резких изменений расхода газа. Переключение осуществляется автоматически. В режиме непрерывной модуляции мощность изменяется постепенно, с учетом запроса в тепле.

Параметры и особенности:

• рабочий диапазон мощности: 400-2275 кВт;
• время выбега сервопривода: 20 сек. при плавно-двухступенчатом регулировании, 20 или 42 секунды при электронной модуляции;
• работа от сети переменного тока 230 В;
• уровень пыле-, влагозащиты электрических контактов и компонентов – IP 54;
• автоматизация функций, высокая точность регулирования;
• функция контроля герметичности клапанов;
• пониженная пусковая мощность для плавного розжига;
• связанное регулирование расхода газа и воздуха;
• ионизационный контроль пламени;
• встроенный коммутационный блок;
• открываемый в обе стороны корпус горелки, удобный доступ к головке горения;
• функция предварительной продувки;
• закрытие воздушной заслонки во время бездействия горелки;
• низкий уровень шума (шумоглушитель Weishaupt типа W-SH).

Конструкция и комплектующие газовой горелки

Горелка представляет собой моноблок компактных размеров. Корпус защищает оборудование от механических воздействий, попадания посторонних предметов, пыли, влаги. Вентилятор работает от электродвигателя эксклюзивной конструкции (разработка Weishaup), расположенного под углом 90° относительно потока воздуха.

В состав горелки входят:

• электрический вентилятор с оцинкованным колесом;
• блок автоматики со встроенным микропроцессором;
• двигатель горелки класса изоляции F, стандарта электрозащиты IP54;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• сервоприводы газовой и воздушной заслонки;
• запальный узел с трансформатором, электродом и кабелем розжига;
• электрод ионизации для мониторинга пламени;
• фланец крепления с концевым выключателем;
• устройство смешивания с быстрым доступом для ТО;
• газовая арматура с двойным клапаном класса А.

Горелка поставляется с уплотнением фланца, крепежными деталями.

Основные достоинства:

• электронная модуляция или плавно-двухступенчатое регулирование;
• плавное зажигание;
• чистое, тихое горение, высокая теплоотдача;
• применение в любых типах котлов и теплогенераторов;
• устойчивое пламя без пульсаций в топках с низким и высоким противодавлением;
• плавное переключение между ступенями (при 2-ступенчатой работе);
• автоматизированное управление;
• откидываемый корпус горелки;
• простой переход с одного вида газа на другой;
• защита от рассеивания тепла при отключении горелки.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G могут эксплуатироваться при температуре: -15°...+40 °С, влажности до 80%. Место установки – внутри закрытых помещений.

Применение

Сферой применения газовых горелок Weishaupt G являются промышленные котлы отопления, нагрева воды, паро-, теплогенераторы, различное технологическое оборудование. За счет способности преодолевать высокое противодавление в топке они особенно актуальны для оснащения современных котлов средней и высокой мощности.
