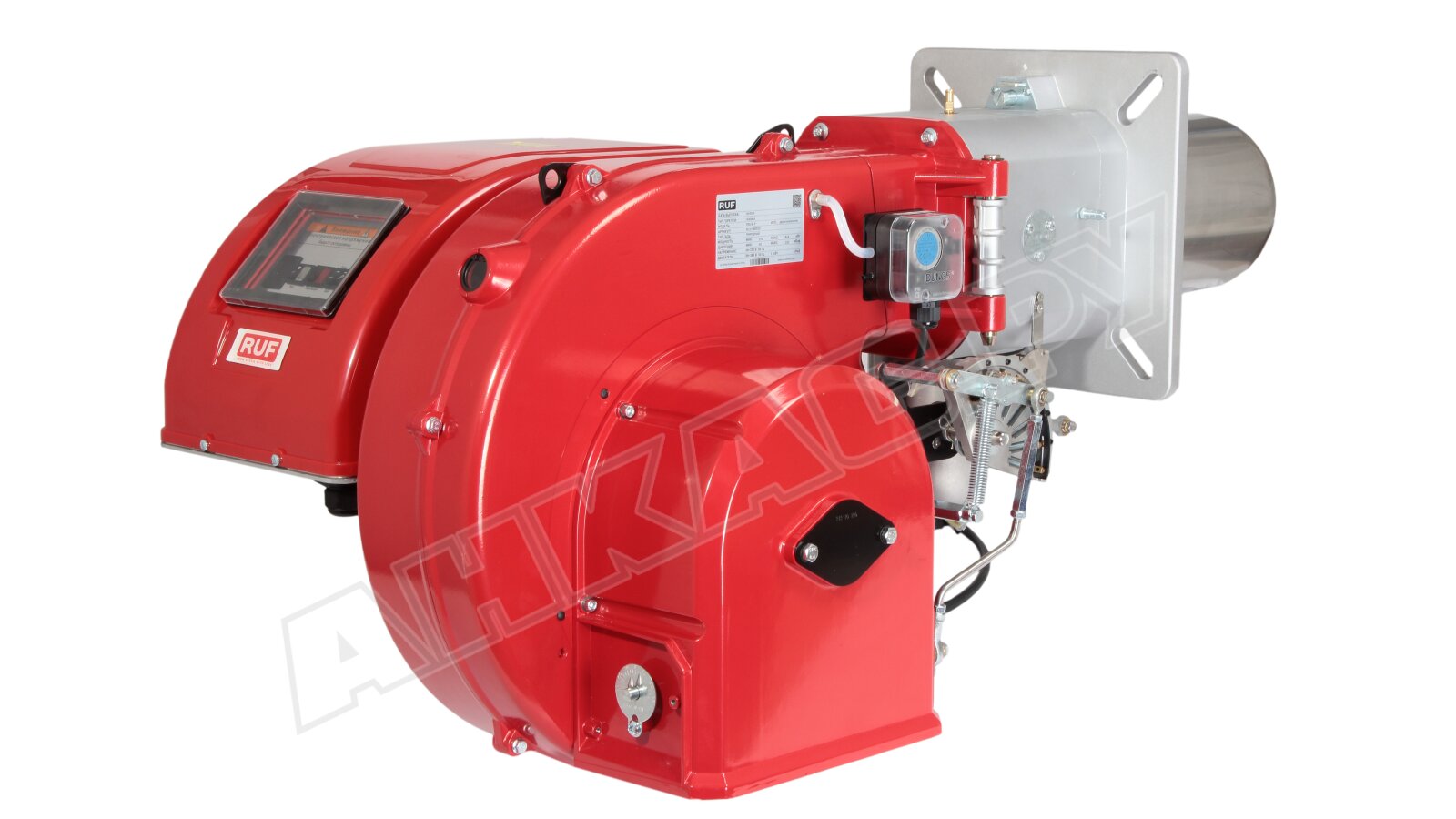

Газовая горелка RUF TRG 85 P

Газовая горелка RUF TRG 85 P, арт: RU17480010 характеризуется уверенным розжигом, устойчивым горением пламени, низкими выбросами вредных веществ, высоким уровнем безопасности. Работает под управлением топочного автомата в двухступенчатом режиме, а при дооснащении регулятором мощности и датчиком температуры/ давления – в режиме модуляции. Подходит для котлов средней и высокой мощности.

Основные параметры и особенности:

• виды топлива: природный газ (ГОСТ 5542-2014), сжиженный газ (ГОСТ 34858-2022);
• 2 ступени мощности (малое/ большое горение), рабочий диапазон: 135-814 кВт;
• требования к параметрам питания: 380 В, -15%, +10%, 50 Гц;
• система защиты от скачков напряжения (безопасное отключение/ перезапуск);
• непостоянный режим работы, контролируемая перезагрузка каждые 24 ч;
• экологичное горение, низкие выбросы NOx в атмосферу;
• автоматическое, ручное управление;
• контроль за горением пламени с помощью ионизационного электрода;
• регулирование давления газа в диапазоне: 20-350 мбар;
• встроенная система наддува для эффективного горения;
• быстрое срабатывание системы защиты (< 1 сек.) на угрозы и неисправности;
• уровень защиты электрических компонентов и устройств: IP 40;
• штекерные соединения с защитой от ошибок подключения;
• диапазон температур эксплуатации: 0...+40 °С.

Применение горелки для других видов газа, не соответствующих нормам ГОСТа, требует согласования с производителем. При невыполнении этого условия гарантия прекращает действие.

Подробнее о газовой горелке RUF TRG Р

Газовая горелка собрана в блочном корпусе с удобным доступом к кнопкам управления и настройкам. Оснащена вентилятором с электродвигателем 1,1 кВт для эффективного наддува, создания условий для равномерного смешивания компонентов газовоздушной смеси, устойчивого, ровного горения пламени на любой мощности.

Управление функциями горелки обеспечивает топочный автомат LМЕ22. Предусмотрены автоматический и ручной режимы управления. В ручном режиме горелка не запускается по управляющему внешнему сигналу, в режиме «Авто» управление обеспечивает менеджер горения. Топочный автомат периодически отключается и заново запускается (каждые 24 ч) для самодиагностики неполадок.

Горелка оснащена быстродействующими электромагнитными клапанами, реле давления газа и воздуха, блоком розжига, ионизационным электродом. Поставляется с газовой рампой.

Для безопасной работы предусмотрены функции:

• прекращение запуска и блокировка при наличии постороннего света;
• блокировка при отсутствии сигнала давления воздуха в установленное время;
• защитное отключение при падении напряжения до < 175 В/ обесточивании;
• перезапуск при чрезмерно высоком напряжении в питающей сети;
• блокировка при отсутствии сигнала пламени во время безопасного розжига;
• остановка работы при срабатывании реле давления газа (мин./ макс.);
• блокировка при исчезновении пламени во время работы горелки;
• защита от обратной полярности (блокировка если перепутано подключение).

Блокировка приводит к мгновенному (в течение < 1 сек.) обесточиванию выводов для топливных клапанов, двигателя и трансформатора. Срабатывает индикация аварии.

Применение

Газовая горелка RUF TRG 85 P обеспечивает работу промышленных систем отопления, нагрева воды, технологического оборудования. Встраивается в котлы, тепло- парогенераторы мощностью до 651,2 кВт.

Достоинства:

• автоматизированное управление и контроль процессов горения;
• встроенный вентилятор, стабильное пламя на любой мощности;
• широкий диапазон регулирования, режим модуляции при дооснащении;
• чистое сжигание газа, низкие выбросы NOx;
• мгновенное реагирование системы безопасности на неполадки;
• защитное отключение при падении напряжения;
• продуманная эргономика, легкодоступная панель с кнопками и индикацией.

Комплект поставки

Горелки для котлов отопления RUF TRG Р комплектуются газовой рампой, огневой головой, штекером для электроподключения, фланцем и прокладкой для крепления к котлу. Режим механической модуляции возможен при установке регулятора мощности и соответствующего датчика (опция).
