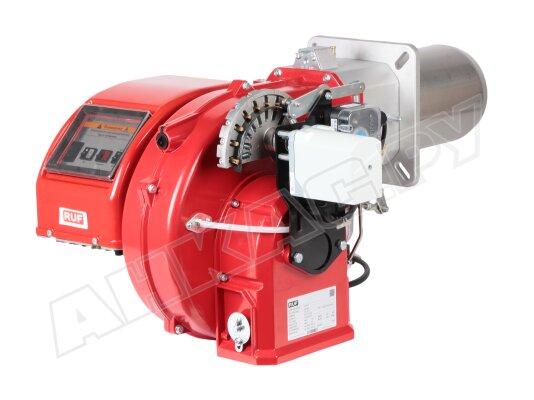

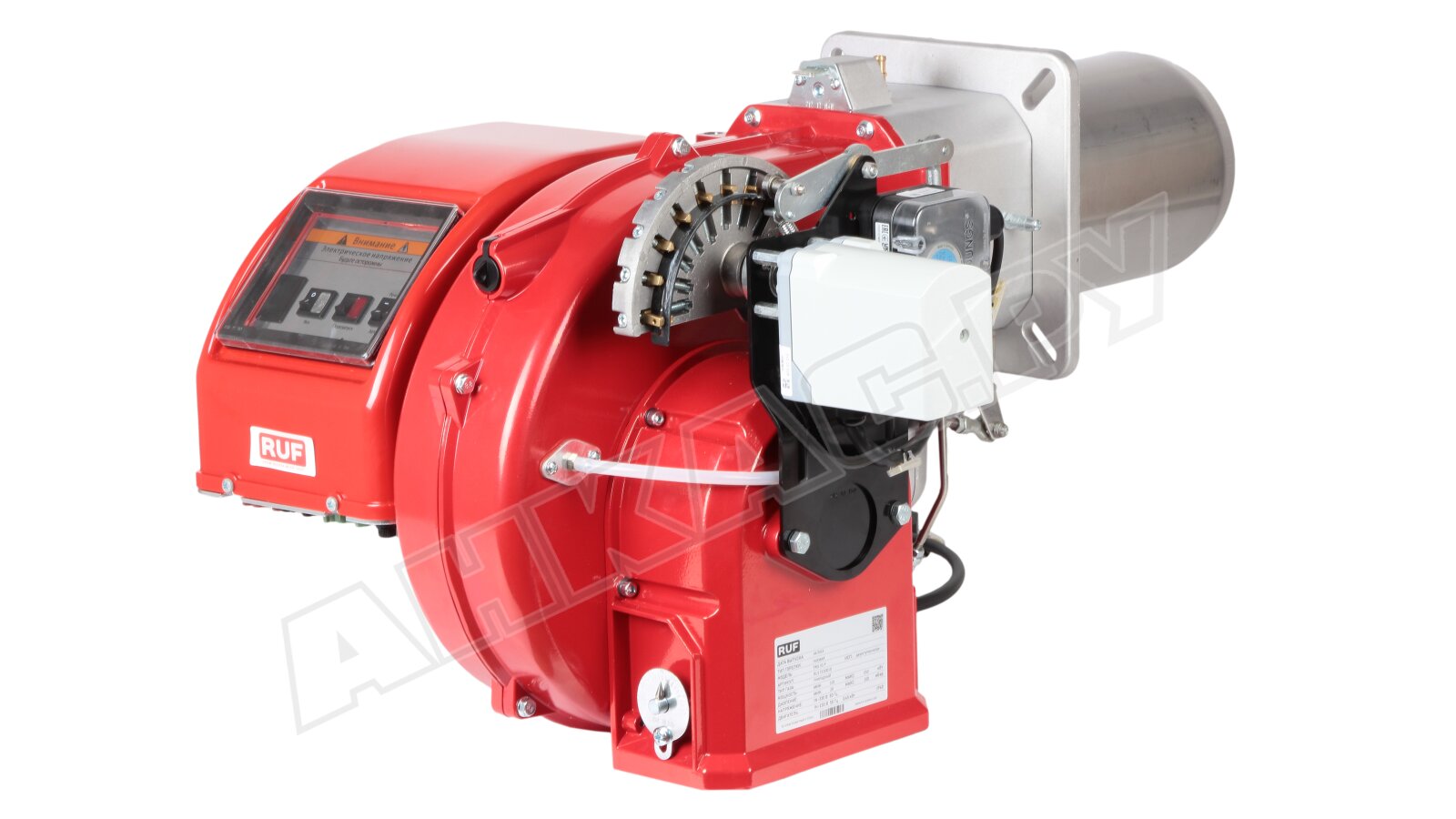

Газовая горелка RUF TRG 55 P

Газовая горелка RUF TRG 55 P, арт: RU17210010 может дополнительно оснащаться регулятором мощности и датчиком температуры/ давления для работы в модуляционном режиме. В базовой комплектации предусмотрено 2-ступенчатое регулирование. За счет встроенного блока управления функции горелки автоматизированы.

Основные характеристики и особенности:

• рабочая среда: природный газ (ГОСТ 5542-2014), сжиженный газ (ГОСТ 34858-2022);
• 2-ступенчатое регулирование мощности, диапазон: 101-550 кВт;
• требования к параметрам питания: 230 В, -15%, +10%, 50 Гц;
• система защиты от низкого/ высокого напряжения;
• прерывистый цикл, ежесуточная контролируемая перезагрузка для самодиагностики;
• экологичное сжигание газа, низкие выбросы NOx в атмосферу;
• контроль за горением пламени методом ионизации;
• диапазон регулирования давления газа: 20-350 мбар;
• режимы управления: автоматический, ручной;
• стандартная огневая голова (доступен удлиненный вариант, опция);
• вентилятор с электродвигателем для эффективного наддува;
• мгновенное реагирование (< 1 сек.) системы безопасности на неполадки и отказы;
• класс электрозащиты: IP 40;
• электрические разъемы с защитой от неправильного подключения;
• операционные температуры: 0...+40 °С.

Использование горелки для сжигания газа с другим компонентным составом, отличным от рекомендуемого, требует согласования с компанией-производителем. При несоблюдении этого условия действие гарантии прекращается.

Подробнее о газовой горелке RUF TRG Р

В состав горелки входит вентилятор с электродвигателем 450 Вт, что обеспечивает достаточный приток воздуха под давлением, равномерное смешивание компонентов газовоздушной смеси, устойчивое горение пламени независимо от мощности.

Топочный автомат LМЕ22 управляет работой горелки, обеспечивает взаимодействие всех систем и компонентов, безопасное горение. Положением воздушной и дроссельной газовой заслонки управляет сервопривод SQN70. В состав горелки входят электромагнитные быстродействующие клапаны, реле давления воздуха, реле давления газа (мин./ макс.).

Горелка работает в автоматическом режиме. Предусмотрено также ручное управление. При активации ручного режима горелка не запускается по управляющему внешнему сигналу, в режиме «Авто» управление осуществляется автоматически от термостатов или датчиков.

Топочный автомат периодически перезапускается для самодиагностики неисправностей. Отключение происходит после 24-часовой непрерывной эксплуатации, после чего автоматика сразу возобновляет работу.

Для безопасного функционирования системы предусмотрены функции:

• остановка программы запуска и блокировка при обнаружении постороннего света;
• блокировка при отсутствии сигнала давления воздуха по окончании проверки;
• защитное отключение при снижении напряжения в сети до < 175 В/ обесточивании;
• перезапуск при недопустимо высоком напряжении в питающей сети;
• блокировка при необнаружении пламени в конце стадии безопасного розжига;
• остановка горелки при срабатывании реле давления газа (мин./ макс.);
• защита от обратной полярности (блокировка если перепутано подключение);
• блокировка при угасании пламени в процессе работы горелки.

При активации блокировки мгновенно (в течение < 1 сек.) обесточиваются выводы для топливных клапанов, мотора и запального узла. Одновременно включается аварийная лампа.

Применение

Газовая горелка RUF TRG 55 P используется для оснащения отопительных, водогрейных котлов, генераторов горячего воздуха, печей и других аналогичных устройств промышленного назначения.

Достоинства:

• автоматизированное управление всеми функциями и устройствами;
• широкий диапазон регулирования мощности;
• высокий уровень безопасности, мгновенное срабатывание системы защиты;
• экологичное сжигание газа, низкие выбросы оксидов азота;
• модуляционный режим при дооснащении;
• продуманная эргономика, удобство эксплуатации и техобслуживания.

Комплектация

Горелки для котлов отопления RUF TRG Р поставляются в комплектации газовой рампой, головой сгорания стандартной длины (удлиненная по запросу, опция), штекером, фланцем и теплоизоляционной прокладкой для монтажа на котел. Для режима механической модуляции требуется докупить регулятор мощности, датчик температуры / давления.
