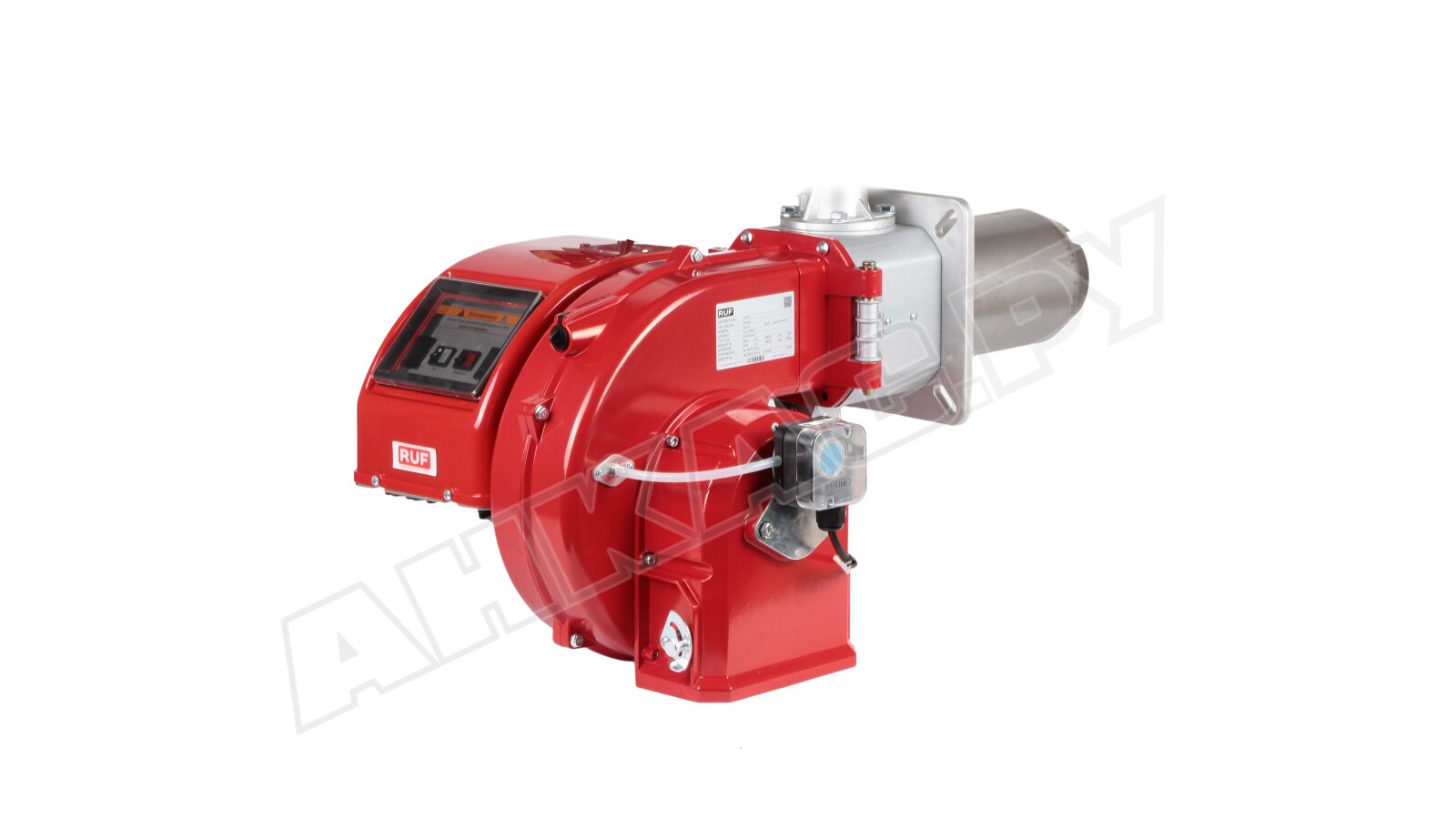

Газовая горелка RUF TRG 55

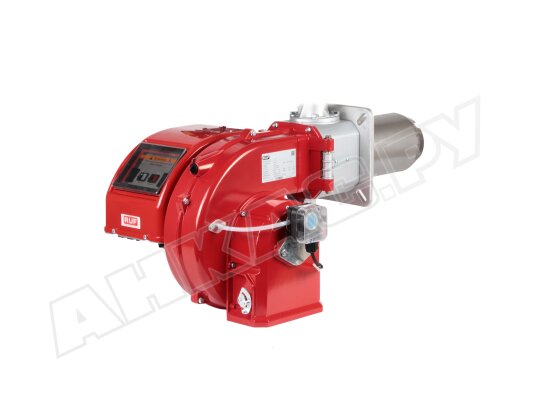

Газовая горелка RUF TRG 55, арт: RU17200010 используется в промышленных котлах и теплогенераторах тепловой мощностью до 440 кВт. Соответствует 3 классу экологичности по EN 676. Работает в автоматизированном режиме, что повышает безопасность и эффективность эксплуатации газового оборудования.

Основные параметры и особенности:

• одноступенчатое регулирование мощности, диапазон: 101-550 кВт;
• объем выбросов оксидов азота в атмосферу < 80 мг/ квт·ч;
• напряжение питания 220 В, -15%, +10%, частота 50 Гц;
• автоматика с прерывистым циклом, управляемая перезагрузка каждые 24 часа;
• оснащение стандартной головой (опционально: удлиненная голова);
• отслеживание пламени методом ионизации;
• быстрое срабатывание системы защитного отключения (< 1 сек.) при неполадках;
• уровень защиты корпуса от пыли и влаги класса IP 40;
• защита от недостаточного рабочего напряжения (< 175 В), безопасное отключение;
• автоматическое включение при нормализации питания (185 В);
• температуры окружающей среды: 0...+40 °С;
• штекеры с защитой от неверного подключения.

Рабочая среда

Газовая горелка предназначена для сжигания природного газа, соответствующего ГОСТ 5542-2014 и сжиженного углеводородного газа по ГОСТ 34858-2022. Без согласования с производителем применение для других видов газа не предусмотрено. В противном случае гарантийные обязательства завода теряют силу.

Конструкция и комплектация

Горелка RUF TRG собрана в блочном корпусе с удобным доступом к панели управления и настройкам. Эргономичный кожух уменьшает уровень шума. Горелка оснащена вентилятором с электромотором для подачи достаточного объема воздуха, поддержания устойчивого пламени при работе на любой мощности. Регулировка расхода воздуха осуществляется изменением положения воздушной заслонки и зазора между стаканом пламенной головы и диффузором.

Газовая горелка работает под управлением топочного автомата LМЕ, что обеспечивает последовательное выполнение этапов розжига и горения, безопасную и комфортную эксплуатацию. Электроподключение осуществляется с помощью штекеров с защитой от неправильного подключения.

Для безопасной эксплуатации горелка оснащена электромагнитным клапаном, реле давления воздуха, реле минимального и максимального давления газа. Розжиг газовоздушной смеси осуществляется с помощью встроенного трансформатора и поджигающего электрода.

В комплектацию входит газовая рампа, перед которой необходимо установить газовый фильтр и ручной запорный газовый кран.

Для безопасного функционирования предусмотрены:

• автоматизированное управление всеми процессами;
• остановка запуска с последующей блокировкой при обнаружении постороннего света;
• блокировка при отсутствии пламени в конце стадии безопасного розжига;
• защитное отключение при несоответствии параметров питания/ обесточивании;
• остановка работы горелки при срабатывании реле давления газа (мин./ макс.);
• блокировка при угасании пламени во время работы горелки;
• мгновенное прерывание подачи газа на горение при неисправностях;
• блокировка при отсутствии сигнала давления воздуха после окончания проверки.

Одновременно с активацией режима блокировки загорается красная лампа аварии.

Применение

Газовая горелка RUF TRG служит для установки на отопительные, водогрейные котлы, генераторы горячего воздуха, печи и другие аналогичные устройства промышленного назначения.

Достоинства:

• автоматический режим работы;
• чистое сжигание газа, 3 класс экологичности;
• широкий диапазон регулирования мощности;
• высокий уровень безопасности;
• комплектация газовой рампой;
• быстрое реагирование на неполадки и угрозы;
• низкий уровень шума;
• удобство эксплуатации и обслуживания.

Горелки для котлов отопления RUF TRG оснащены газовой рампой, огневой головой, штекером, фланцем с изолирующей прокладкой для монтажа на котел. Опционально доступна удлиненная пламенная голова.
