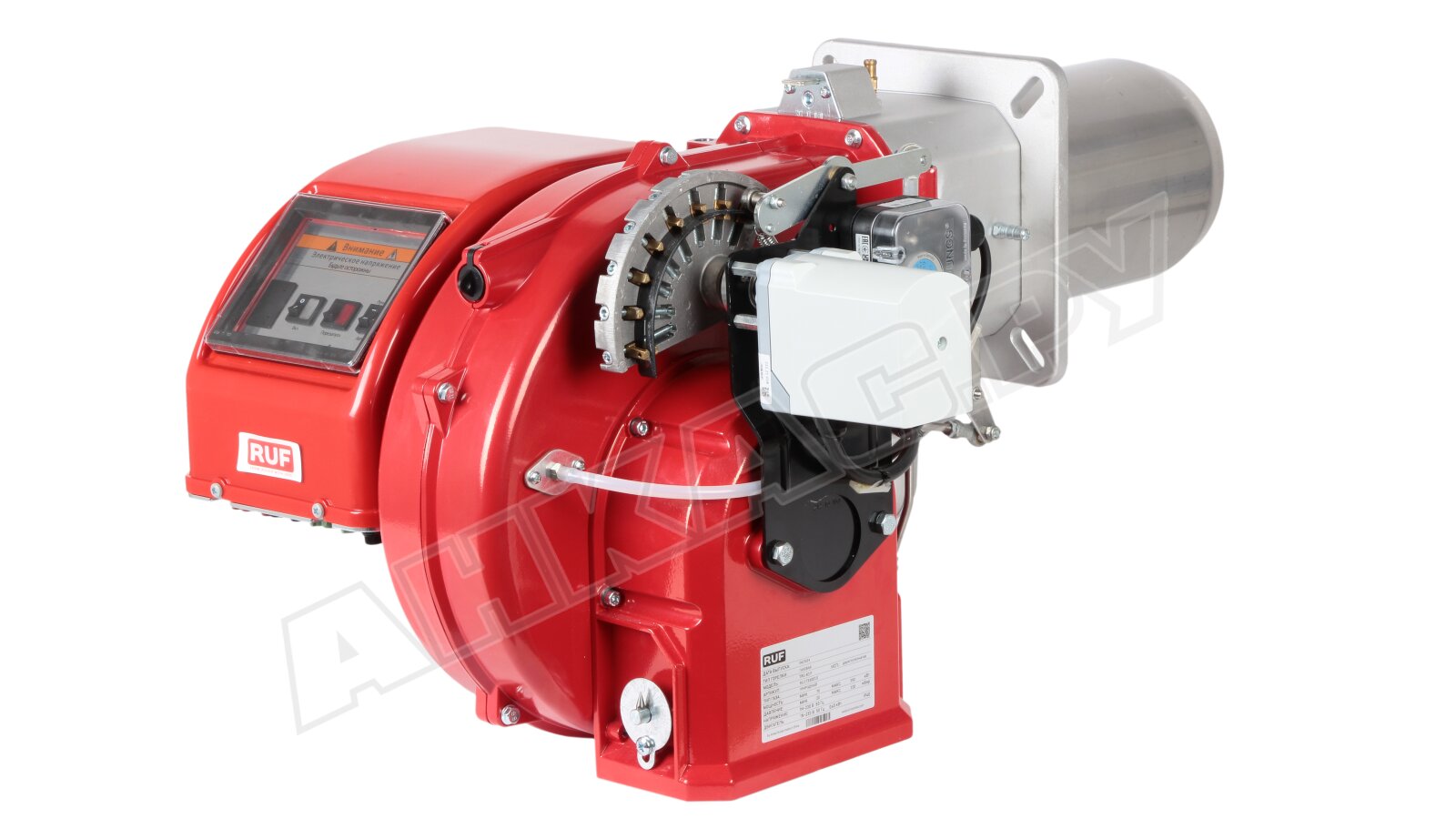

Газовая горелка RUF TRG 40 P

Газовая горелка RUF TRG 40 P, арт: RU17330010 отличается широким диапазоном регулирования, ровным, стабильным горением, высоким уровнем безопасности. Работает в автоматическом режиме на двух ступенях мощности, а при дооснащении регулятором и датчиком температуры/ давления (опция) – в режиме модуляции.

Основные параметры и особенности:

• питание от сети 230 В, -15%, +10%, 50 Гц;
• непостоянный цикл, контролируемый перезапуск каждые 24 часа;
• 2-ступенчатое регулирование мощности, диапазон: 70-390 кВт;
• экологичное горение, низкие выбросы вредных веществ в атмосферу;
• рабочая среда: природный или сжиженный газ;
• контроль пламени с помощью ионизационного электрода;
• диапазон регулирования давления газа: 20-350 мбар;
• встроенный вентилятор для нагнетания достаточного объема воздуха на горение;
• мгновенный отклик (< 1 сек.) системы защиты при неполадках;
• пламенная голова стандартной длины (опция: длинная голова);
• класс защиты электрических компонентов от пыли/ влаги: IP 40;
• разъемные соединения с защитой от ошибочного подключения;
• система защиты от низкого/ высокого напряжения;
• работа при температурах окружающего воздуха 0...+40 °С.

Применение горелки для других видов газа, не соответствующих нормативу, требует согласования с производителем. При невыполнении этого условия гарантия не действует.

Подробнее о газовой горелке RUF TRG Р

Горелка собрана в блочном корпусе с защитным кожухом, панелью управления с кнопками и индикаторами. Оснащена вентилятором с экономичным двигателем для эффективного нагнетания воздуха, поддержания стабильного пламени при работе на любой мощности.

Топочный автомат LМЕ управляет всеми процессами, от запуска до безопасного отключения, поддерживает заданные параметры горения. Предусмотрена возможность автоматического и ручного режима управления. В ручном режиме горелка не запускается по управляющему внешнему сигналу, в режиме «Авто» управление осуществляется автоматически от термостатов или датчиков.

В состав горелки входят электромагнитные быстродействующие клапаны нормально-закрытого типа, реле давления воздуха, газа (мин./ макс.).

Предусмотрен периодический перезапуск системы для самодиагностики неисправностей. Топочный автомат выключается после 24-часовой непрерывной работы и запускается снова.

Для безопасной эксплуатации горелки предусмотрены функции:

• прерывание запуска и блокировка при регистрации постороннего света;
• блокировка при необнаружении пламени по истечении фазы безопасного розжига;
• защита от обратной полярности (блокировка если перепутано подключение);
• блокировка при отсутствии сигнала давления воздуха в заданное время;
• защитное отключение при падении напряжения < 175 В/ обесточивании;
• перезапуск при недопустимо высоком напряжении в сети питания;
• остановка работы при срабатывании реле давления газа (мин./ макс.);
• блокировка в случае исчезновения сигнала пламени работающей горелки.

Режим блокировки приводит к немедленному отключению выводов для топливных клапанов, электродвигателя вентилятора и трансформатора (в течение < 1 секунды). Загорается красная сигнальная лампа.

Применение

Газовая горелка RUF TRG 40 P рассчитана на использование в промышленном отопительном, водогрейном оборудовании, технологических установках тепловой мощностью до 312 кВт.

Достоинства:

• автоматическая работа;
• широкий диапазон регулирования мощности;
• высокий уровень безопасности;
• низкие выбросы оксидов азота в атмосферу;
• быстрое реагирование на отказы и неисправности;
• режим модуляции при дооснащении;
• удобство эксплуатации и обслуживания.

Комплект поставки

Горелки для котлов отопления RUF TRG Р оснащены газовой рампой, пламенной головой стандартной длины (возможна замена на удлиненную, опция), штекером для подключения, фланцем для крепления к котлу и теплоизоляционной прокладкой. Для модуляционного режима требуется докупить регулятор мощности, датчик температуры или давления.
