Дизельная горелка RUF RTL 26

Дизельная горелка RUF RTL 26, арт: RU35650010 полностью автоматизирована. Оснащена блоком управления европейского производства. Применяется для сжигания дизельного топлива в котлах средней мощности.

Основные характеристики и особенности:

• одноступенчатый режим регулирования, рабочий диапазон: 190-310 кВт;
• рабочая среда: дизтопливо по ГОСТ 305-2013 (другие виды топлива по запросу);
• 2 класс выбросов загрязняющих веществ по европейским стандартам;
• допустимая вязкость топлива: 4-12 сСт;
• управляемый автоматический перезапуск после 24-часовой непрерывной работы;
• контроль горения пламени с помощью фотодатчика;
• давление топлива (заводская настройка): 12 бар;
• встроенный блок управления LOA24;
• ручная регулировка расхода воздуха (положения воздушной заслонки);
• безопасное отключение горелки при недостаточном напряжении в сети (< 165 В);
• автоматический запуск при восстановлении сетевых параметров (> 175 В);
• мгновенное отключение выводов для топливных клапанов, двигателя и трансформатора при активации режима блокировки;
• индикация режима аварии включением красной лампы;
• возможность дистанционной разблокировки системы;
• ограничение времени на подогрев топлива (10 минут);
• несколько попыток запуска во время стадии «TSA»;
• визуальная и интерфейсная диагностика;
• допустимые температуры эксплуатации: 0...+40 °C.

Устройство и комплект поставки

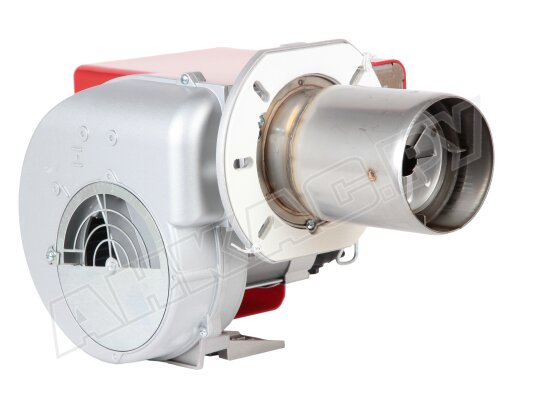

Горелка собрана в моноблочном корпусе, оснащена защитным кожухом. В состав входит насос, электродвигатель мощностью 250 Вт, трансформатор поджига, бок управления LOA24, вентилятор, датчик контроля пламени, электрод розжига, огневая голова стандартной длины. Возможна установка удлиненной головки сгорания (опционально). Электрические соединения имеют защиту от неправильного подключения.

Топливо нагнетается насосом под давлением, поступает на форсунку, распыляется механическим способом, смешивается с воздухом в смесительном устройстве. Полученная смесь поджигается запальным устройством и электродом с образованием стабильного и ровного пламени. Процессы подготовки (проверки безопасности), запуска, горения и защитного отключения полностью автоматизированы.

Для безопасного функционирования горелки в линию подачи топлива установлен электромагнитный запорный клапан, срабатывающий при различных неисправностях мгновенной отсечкой потока.

Перезапуск горелки и переход в меню диагностики доступны при нажатии на кнопку перезагрузки. Многоцветный светодиод в кнопке сброса является основным элементом визуальной диагностики. Состояние работы горелки и сообщения о неполадках выводятся в виде цветовых кодов. Компьютерная диагностика доступна при использовании адаптера OCI400 и специализированной программы ACS400.

Горелка RUF RTL 26 комплектуется штекером для электроподключения, фильтром топлива, шлангами, форсункой, монтажными принадлежностями, в том числе фланцем с прокладкой для фиксации к котлу/ теплогенератору.

Для безопасной эксплуатации горелки предусмотрены функции:

• блокировка после попыток перезапуска при угасании пламени работающей горелки;
• прерывание запуска, блокировка при регистрации постороннего света;
• блокировка при необнаружении сигнала пламени по истечении времени безопасного розжига;
• перезапуск при отсутствии рабочего напряжения или недопустимого понижения;
• блокировка по истечение времени, отпущенного на разогрев топлива подогревателем.
• Выход из режима блокировки доступен через 60-90 сек.

Применение

Дизельная горелка RUF RTL служит для оснащения водогрейных, паровых котлов, теплогенераторов промышленного назначения, технологического оборудования мощностью 232,5-248 кВт.

Достоинства:

• автоматизированная работа, блок управления немецкого производства;
• безопасный розжиг, ровное, устойчивое горение пламени;
• мгновенная остановка подачи топлива при сбоях и угрозах;
• незначительный уровень выбросов вредных веществ;
• защита от пониженного напряжения;
• цветовая индикация состояний и неполадок;
• возможность подключения к компьютеру для упрощения диагностики системы.

Дизельные горелки для котлов отопления RUF RTL могут использоваться только для топлива по ГОСТ 305-2013. При возникновении неисправностей, связанных с применением несогласованных видов топлива, гарантия утрачивает силу.
