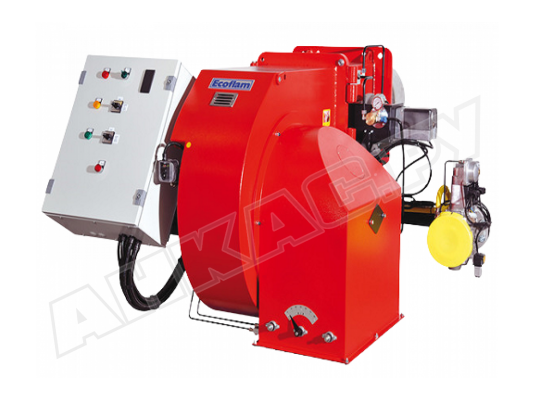

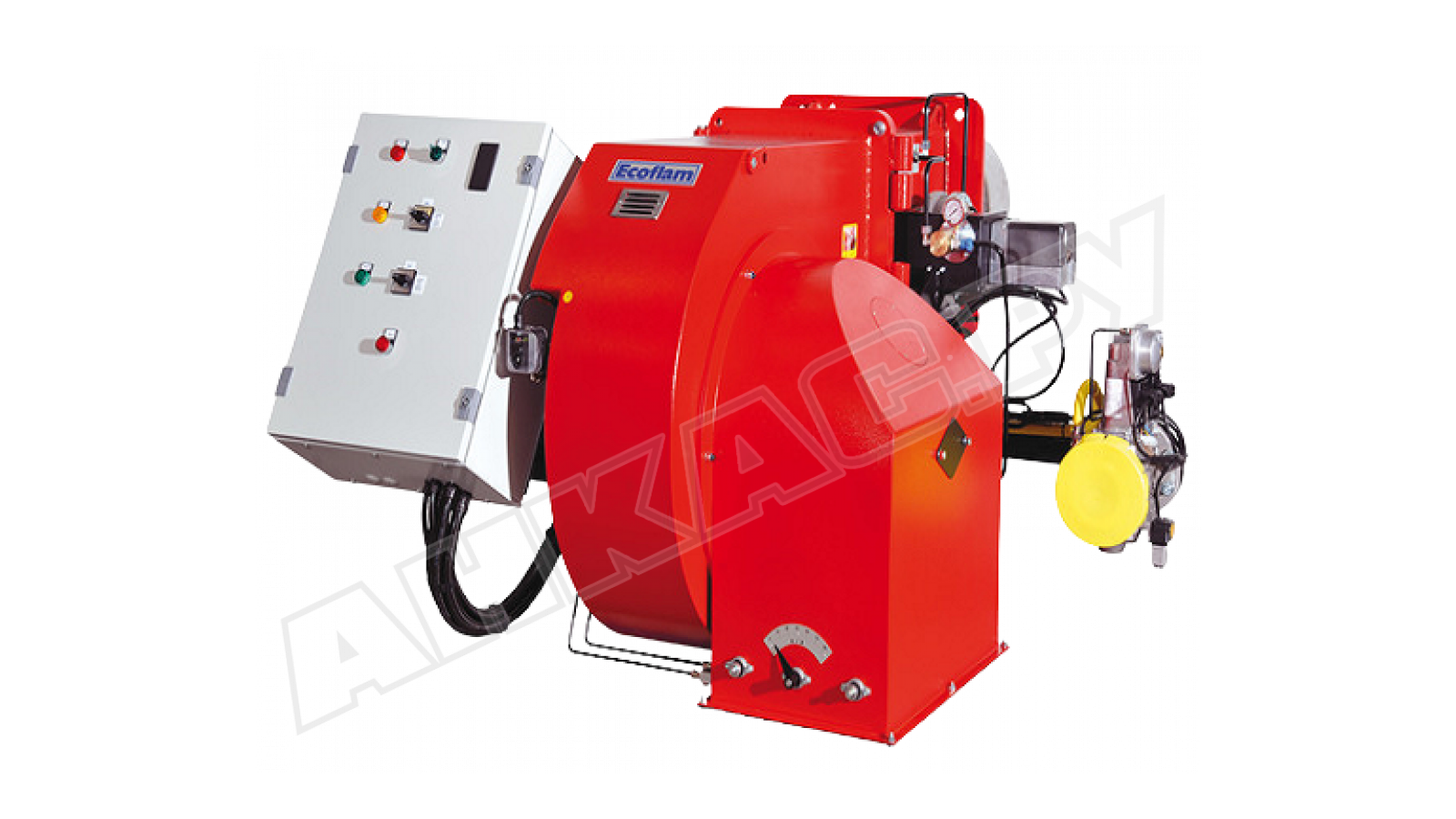

Газодизельная горелка Ecoflam MULTICALOR 1000.1 PRE TC VGD 40.100

Мощная двухтопливная горелка разработана для эффективного и безопасного сжигания как газа, так и жидкого топлива в промышленных котельных установках. Благодаря автоматизированному управлению и точному регулированию соотношения топливо/ воздух, обеспечивает высокую эффективность и рациональное потребление ресурсов. Модель с короткой пламенной головой и газовой рампой.

Топливо

Газодизельная горелка Ecoflam MULTICALOR 1000.1 PRE TC VGD 40.100, арт: 3145154-3145817 адаптирована для работы на природном газе, сжиженном газе и дизельном топливе с вязкостью до 1,5°E при температуре +20°C. Комплект для настройки на пропан приобретается отдельно. Переключение между основным и резервным видом топлива может осуществляться как вручную (стандартная комплектация), так и автоматически (при установке специального модуля).

Исполнение PRE

Комбинированные горелки исп. PRE имеют электронное управление. Регулировка соотношения топлива и воздуха выполняется с высокой точностью. Режимы работы и параметры горения отображаются на дисплее панели управления и в любой момент могут быть откорректированы.

Конструктивные особенности

• Комбинированная горелка представляет собой моноблочную конструкцию, совмещающую две топливные системы. Шарнирный фланец обеспечивает удобный и быстрый доступ к ключевым узлам для осмотра и технического обслуживания.
• В состав горелки входит газовая рампа, укороченная пламенная головка, вентилятор и оборудование для работы с дизельным топливом.
• В огневой голове реализован специальный контур циркуляции топлива, а в линии форсунки – защитное устройство с электромагнитом. Запорный клапан активируется при остановке горелки или переходе на газ, надежно блокируя поток.
• Регулируемая двухтопливная голова обеспечивает точное позиционирование горелки в камерах сгорания с различными геометрическими характеристиками.
• В комплектацию входит газовая рампа с заводскими настройками (38-116 мбар). Двойной электромагнитный клапан класса «А» обеспечивает герметичное перекрытие подачи газа, исключая утечки. Газовая рампа подсоединяется к корпусу горелки на фланец.
• Управление горелкой осуществляется с помощью топочного автомата. Микропроцессор контролирует взаимодействие всех компонентов, обрабатывает данные от датчиков, реле и других устройств, и обнаруживает неисправности в работе оборудования. При возникновении неполадок горелка безопасно отключается.
• Минимизация тепловых потерь в режиме ожидания или при выключении горелки достигается за счет автоматического закрытия воздушной заслонки, предотвращающей проникновение холодного воздуха через корпус горелки, теплообменник или дымоход.

Экологический класс

При сжигании газа выбросы оксидов азота соответствуют 2-му классу стандарта EN676 (<120 мг/кВтˑч), при использовании дизельного топлива – 1-му классу по нормам EN267 (<250 мг/кВтˑч). Значения выхода NOx могут варьироваться с учетом особенностей теплогенератора.

Условия эксплуатации

Комбинированная горелка не предназначена для наружной установки. Эксплуатация допускается только в закрытых помещениях, исключающих конденсацию, скопление пыли и повышенную влажность. Диапазон рабочих температур: -10…+60 °C.

Преимущества

• Совмещение двух систем сжигания в едином компактном корпусе. Сокращение затрат на установку, обслуживание и содержание резервного котла.
• Автоматическое переключение на необходимый вид топлива при установке дополнительного модуля.
• Широкий диапазон регулировки мощности. Точное электронное регулирование.
• Повышенная безопасность. Защита от утечек с помощью предохранительного клапана в форсуночной зоне.
• Эффективная работа вентилятора, обеспечивающая преодоление высокого сопротивления топки.
• Автоматизация функций, совместимость с широким спектром устройств (датчики, реле, приводы и т.д.).

Применение

Комбинированные горелки Ecoflam применяются для оснащения паровых, отопительных и водогрейных котлов, а также генераторов тепла, соответствующих стандартам EN303, EN676, EN267. Линейка MULTICALOR предоставляет выбор газодизельных горелок для решения различных задач в сфере промышленного теплоснабжения.
