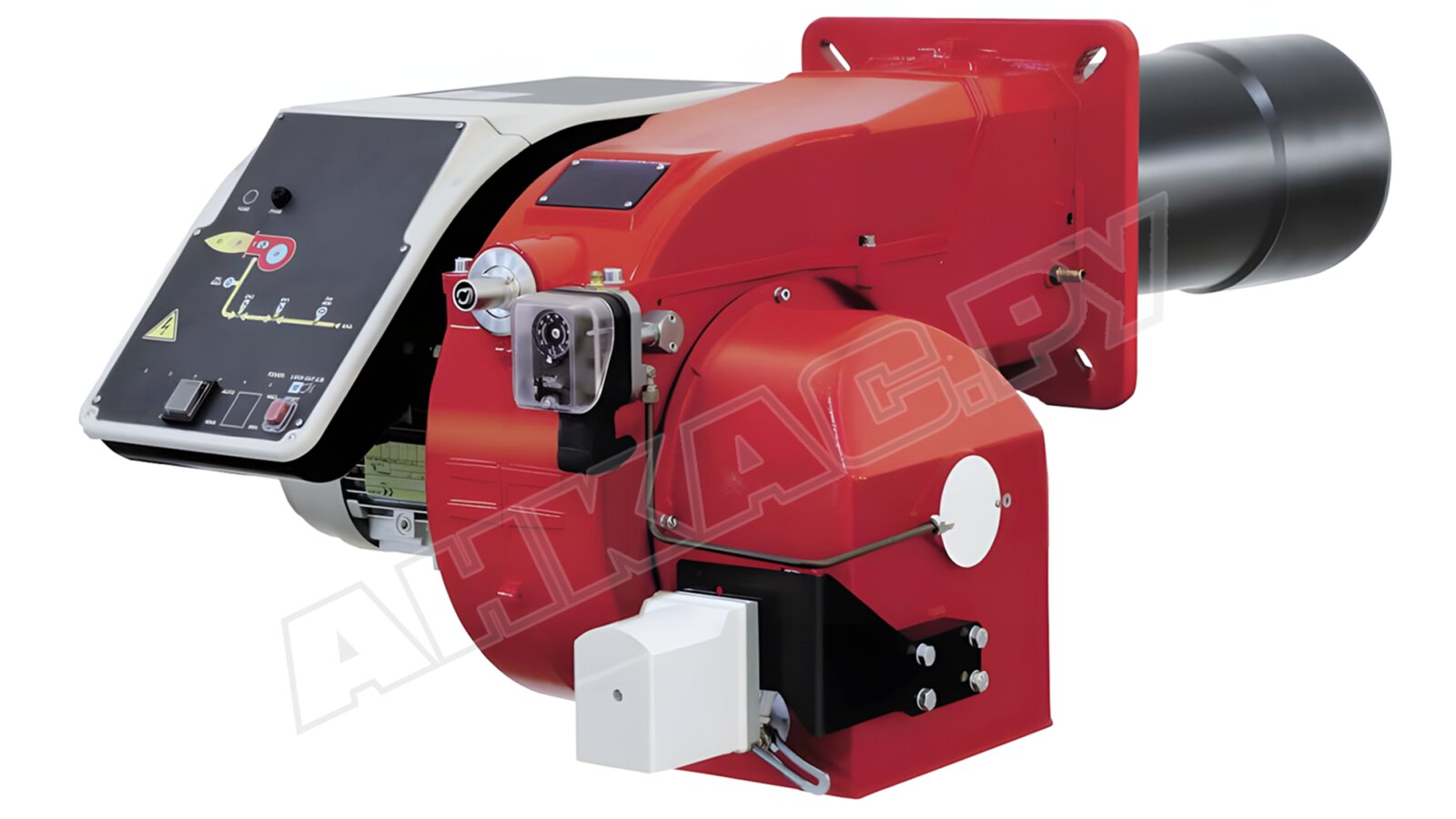

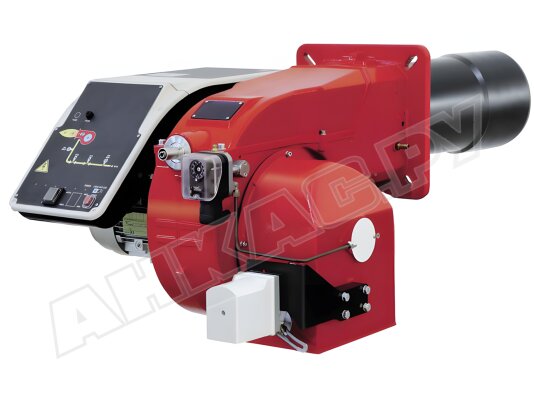

Газовая горелка CIB Unigas C120A M-.MD.LP.RU.A.1.40.EA

Промышленная газовая горелка с электронной модуляцией мощности и непостоянным рабочим циклом. Поставляется в комплекте с газовой рампой. Благодаря системе принудительного наддува подходит для котлов с высоким противодавлением в топке. Функция контроля герметичности газовых клапанов повышает безопасность эксплуатации топочной установки.

Особенности регулирования мощности

Газовая горелка CIB Unigas C120A M-.MD.LP.RU.A.1.40.EA работает в модуляционном режиме, плавно изменяя тепловую мощность в диапазоне 300-1200 кВт в соответствии с внешним запросом. Для задания параметров работы на панели управления предусмотрен 3-позиционный переключатель CMF.

Комплектация модели

В комплект поставки входит:

• газовая горелка с алюминиевым воздухозаборником;
• газовая рампа с двумя отсечными э/м клапанами, блоком контроля герметичности, диаметром присоединения Rp 1 1/2";
• длинная огневая голова 490 мм.

Регулируемая голова

Пламенная голова регулируется по глубине установки для удобства монтажа горелки в котлы разных конструкций, что расширяет возможности применения.

Эффективный наддув

В корпус горелки встроен мощный вентилятор с электродвигателем 1500 Вт, за счет чего воздушный поток, нагнетаемый в камеру сгорания, легко преодолевает сопротивление отходящих газов, способствует ровному горению пламени без пульсаций.

Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Один кулачок с варьируемым профилем применяется для оптимизации объема отработанных газов и настройки эффективности горения.

Автоматизированное управление

Функции газовой горелки полностью автоматизированы. Менеджер горения управляет розжигом и горением, блокирует систему при сбоях и рисках утечки газа.

Горелка работает в прерывистом режиме, с перезагрузкой каждые 24 часа. При каждом запуске выполняется проверка компонентов системы безопасности на наличие неполадок.

Для безопасной работы горелки блок автоматики контролирует давление воздуха и газа с помощью датчиков-реле. При несоответствии давления допустимым параметрам менеджер горения мгновенно блокирует горелку.

Предусмотрена проверка герметичности электромагнитных газовых клапанов, активируемая при запуске горелки, что повышает безопасность эксплуатации системы сжигания.

Преимущества:

• электронная модуляция мощности с учетом тепловых запросов;
• адаптация горелки под конструкцию котла за счет регулировки головы;
• мощный вентилятор, устойчивое горение пламени в топках разного типа;
• регулирование мощности в широком диапазоне;
• эргономичная панель управления, удобство настройки рабочих параметров.

Место установки

Благодаря компактным габаритам, встроенному вентилятору и регулируемой огневой голове горелка совместима с котлами разного типа и конструкции. Подходит для оснащения котлов с реверсивной топкой, чугунных, трехходовых. Встраивается в промышленные системы отопления, нагрева горячей воды, печи, паро-, теплогенераторы мощностью до 960 кВт.
