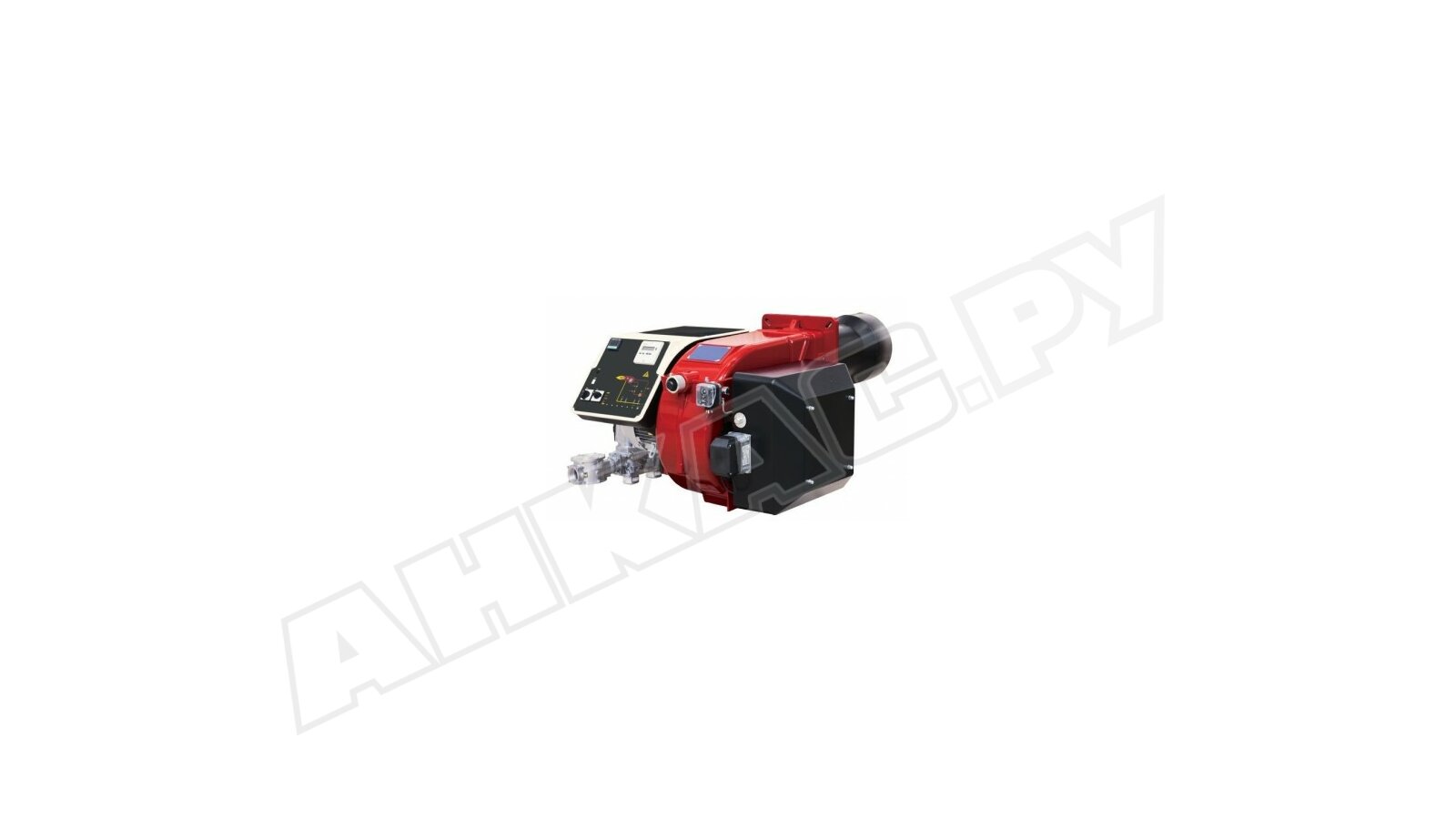

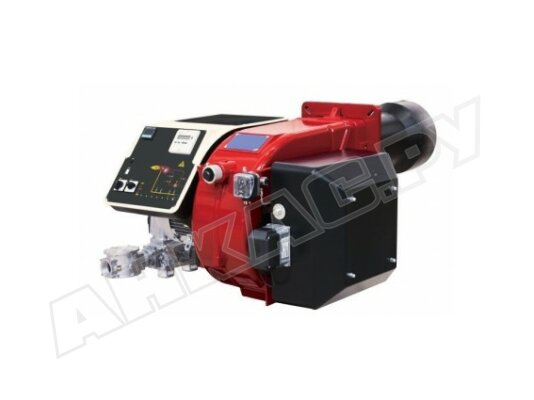

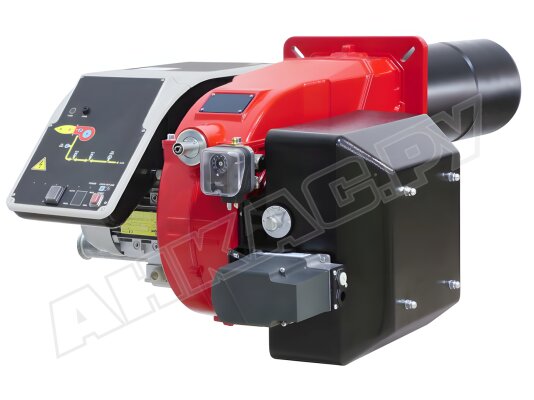

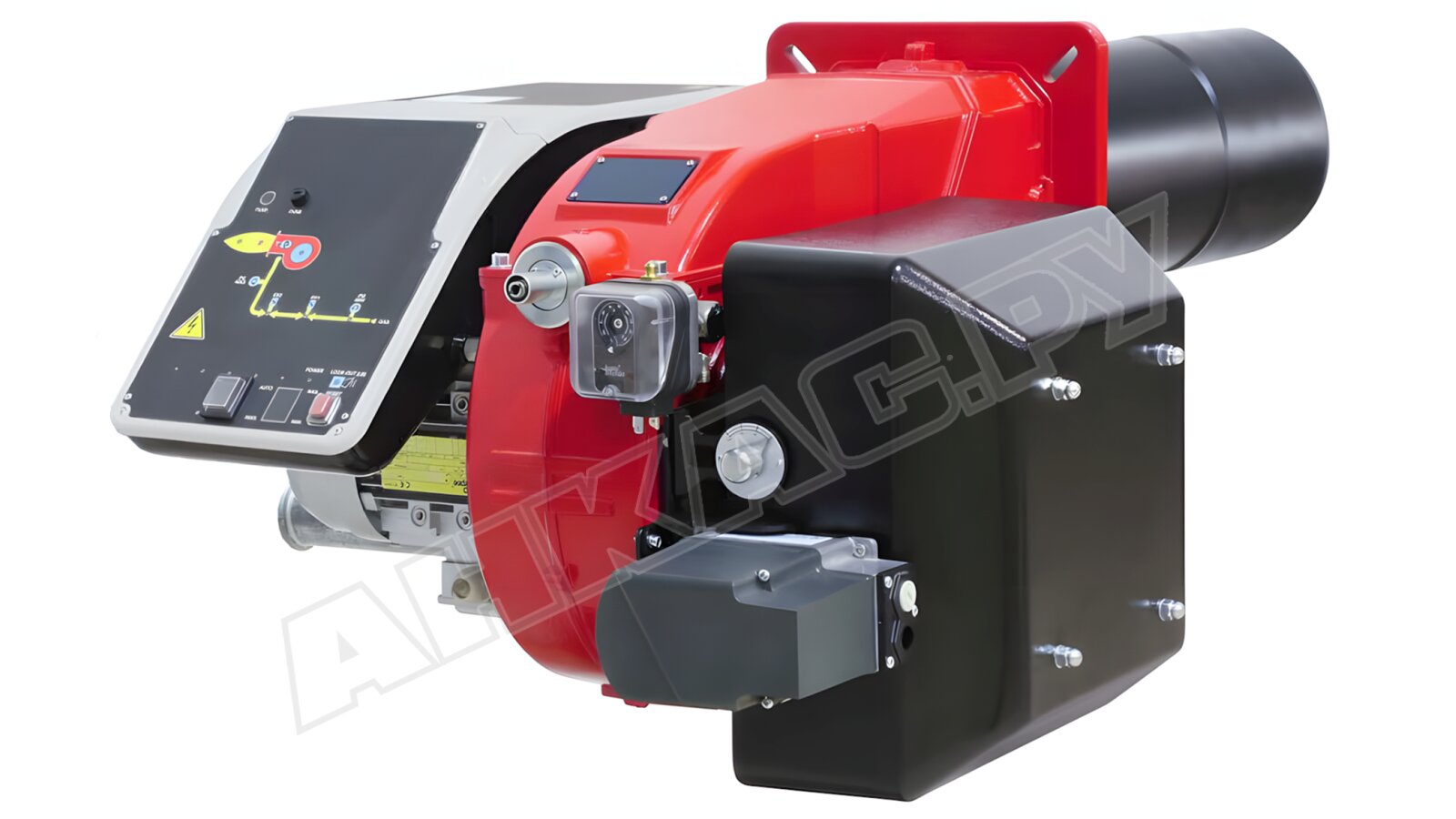

Газовая горелка CIB Unigas C85A M-.PR.LR.RU.A.0.32

Газовая горелка CIB Unigas C85A M-.PR.LR.RU.A.0.32 оснащена длинной огневой головой и газовой рампой. Легко интегрируется в котел любого типа и конструкции благодаря регулировке сопла. Работает автоматически в прогрессивном 2-ступенчатом режиме под управлением внешнего термостата.

Характеристики:

• рабочая среда: природный газ;
• прогрессивное регулирование мощности, диапазон 230-850 кВт;
• максимальное давление газа на входе: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень защиты электрических контактов от воздействия пыли и влаги: IP40;
• звуковое давление: 80 дБ (измерено на расстоянии 1 метр).

Применение

Газовая горелка востребована для оснащения промышленного газового оборудования: водогрейных, отопительных котлов, печей, паро-, теплогенераторов мощностью до 680 кВт. Прошла испытания в камерах сгорания, отвечающих нормам EN676. Для использования в котлах с размерами топок, не соответствующих стандарту, требуется получить одобрение компании-производителя. Горелка подходит для установки в котлы разных типов (с реверсивной топкой, чугунные, 3-ходовые).

Устройство и особенности

• Газовая горелка собрана в компактном корпусе с интегрированной системой наддува. Оснащена эргономичной панелью управления для удобства настройки параметров и отслеживания стадий горения.
• Встроенный вентилятор обеспечивает эффективную подачу воздуха в топку, создает условия для равномерного смешивания компонентов газовоздушной смеси, устойчивого горения пламени.
• Для автоматизации функций горелка оборудована топочным автоматом. Менеджер горения через каждые 24 часа выключает горелку и запускает заново для активации функции самопроверки компонентов безопасности.
• Длинное сопло 410 мм регулируется в зависимости от конструктивных особенностей котла, позволяя точно разместить горелку для эффективного и безопасного горения.
• Базовая комплектация включает газовую рампу с двумя э/м клапанами. Параметры присоединения газа: Rp 1 1/4".
• Газ и воздух проходят в топку по отдельным каналам и смешиваются в зоне образования пламени. Для контроля достаточности объема воздуха и безопасного горения встроено реле давления. Автоматика немедленно блокирует работу горелки в случае несоответствия давления установленному параметру.
• Для отслеживания давления газа горелка оснащается реле давления. При недопустимых значениях входящего давления топочный автомат немедленно блокирует горелку.
• Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Параметры горения корректируются вращением одного кулачка с варьируемым профилем.

Условия эксплуатации

Допустимый температурный диапазон: -10...+50 °C. Максимальная влажность – 80%. Рабочее помещение должно вентилироваться во избежание дефицита воздуха, риска образования взрывоопасных смесей. В рабочей зоне нельзя размещать легковоспламеняемые предметы, агрессивные вещества, лаки.

Преимущества:

• эффективное, чистое сжигание природного газа;
• прогрессивный тип регулирования мощности, широкий диапазон;
• принудительный наддув, устойчивое горение пламени в топках разного типа;
• совместимость с котлами разных конструкций;
• продуманный эргономичный дизайн, удобство настройки и контроля стадий горения.

Для правильного подбора газовой горелки необходимо учесть топочную мощность котла и давление камеры сгорания.
