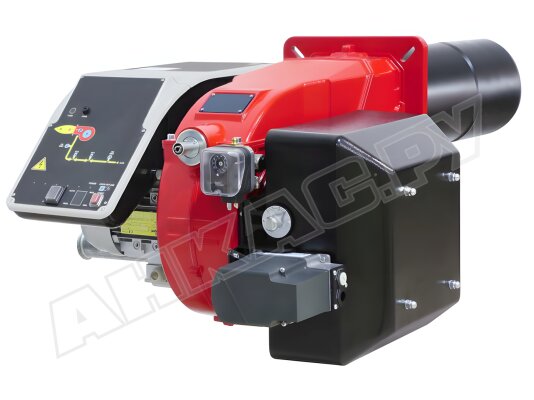

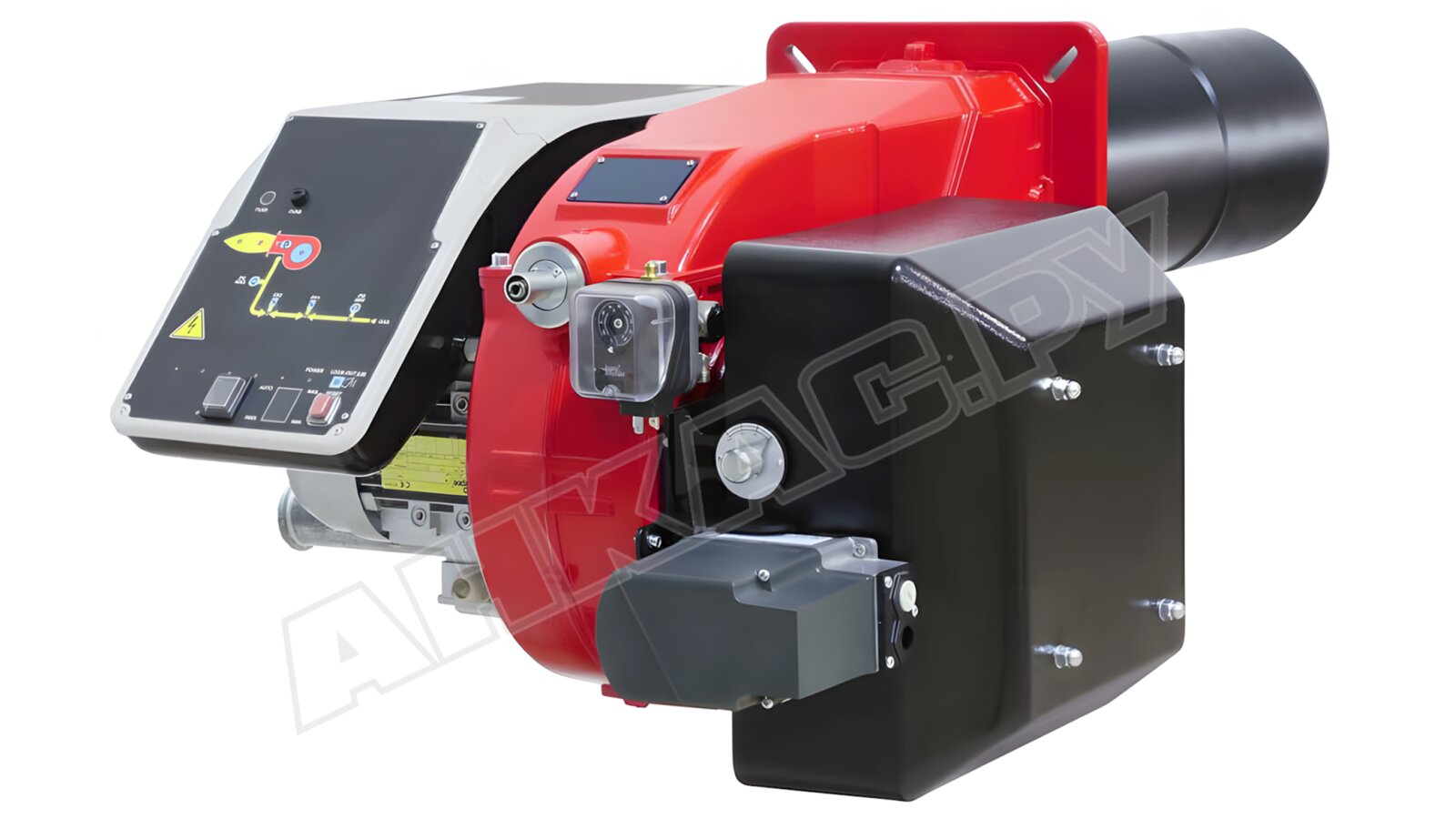

Газовая горелка CIB Unigas C85A M-.MD.LR.RU.A.0.50

Эффективная и экономичная система сжигания природного газа для промышленных котлов мощностью до 680 кВт. Благодаря электронной модуляции позволяет экономить ресурсы и точно подстраиваться под тепловые запросы. Мощность изменяется плавно в соответствии с потребностями в тепле.

Основные параметры:

• регулирование мощности электронным модулятором, диапазон: 230-850 кВт;
• максимальное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• класс пыле-, влагозащиты электрических контактов: IP40;
• уровень шума, измеренный на расстоянии 1 метра от горелки: 80 дБ;
• допустимые эксплуатационные температуры: -10...+50 °C.

Устройство и особенности горелки

• Газовая горелка CIB Unigas C85A M-.MD.LR.RU.A.0.50 оснащена эргономичной панелью управления для удобства настройки параметров и отслеживания стадий работы. Всеми функциями и подключенными устройствами управляет топочный автомат.
• Режим работы горелки – прерывистый. Каждые 24 часа блок управления и безопасности останавливает работу горелки и инициирует повторный запуск для активации функции самодиагностики.
• В корпус встроен производительный вентилятор, нагнетающий воздух на горение. Благодаря принудительному наддуву достигается стабильное горение независимо от типа камеры сгорания.
• Длинное сопло 410 мм регулируется по глубине установки для точного размещения горелки в котлах разной конструкции.
• Регулировка модуляционной горелки осуществляется с помощью переключателя CMF на рабочей панели (1- большое горение, 2- малое горение, 3 – автоматический режим работы).
• Газ и воздух подаются в камеру сгорания по отдельным каналам и пересекаются в зоне образования пламени. Реле давления воздуха служит для контроля соответствия реального значения заданному параметру. Является элементом системы безопасности горелки. Автоматика блокирует горелку при недостаточности воздуха на горение.
• Реле давления газа контролирует давление рабочей среды для незамедлительной блокировки горелки в случае несоответствия допустимым параметрам давления.
• Электрический сервопривод управляет газовой и воздушной заслонками. Снабжен одним кулачком с варьируемым профилем для настройки объема выбросов и эффективности горения.
• Комплектация включает газовую рампу с двумя электромагнитными клапанами. Диаметр присоединения газа: Rp 2".
• Горелка оснащена пластиковым воздухозаборником (АБС-пластик).

Техобслуживание

Регулярно необходимо проводить ТО газового оборудования, в ходе которого очищать крыльчатку от загрязнений, проверять степень чистоты воздушного короба, защитной решетки вентилятора для исключения препятствий подачи воздуха, очищать или заменять сопло, проверять состояние уплотнения между горелкой и котлом, осматривать фильтр, при необходимости устанавливать новый картридж. Все действия должен выполнять квалифицированный специалист.

Преимущества:

• плавное электронное регулирование мощности с учетом запроса на тепло;
• встроенный вентилятор, стабильное горение в различных топках;
• регулируемая огневая голова, совместимость с котлами разных конструкций;
• эргономичная панель управления, простота настройки, удобство контроля параметров;
• оснащение газовой рампой.

Применение

Газовая горелка востребована для оснащения промышленных котлов подогрева воды, отопительных установок, печей, паро-, теплогенераторов. Прошла успешные испытания в камерах сгорания, соответствующих стандарту EN676. В случае несоответствия габаритов котла установленным нормам необходимо согласовать возможность использования горелки с компанией-производителем. Горелка подходит для котлов с реверсивной топкой, чугунными, трехходовыми котлами.
