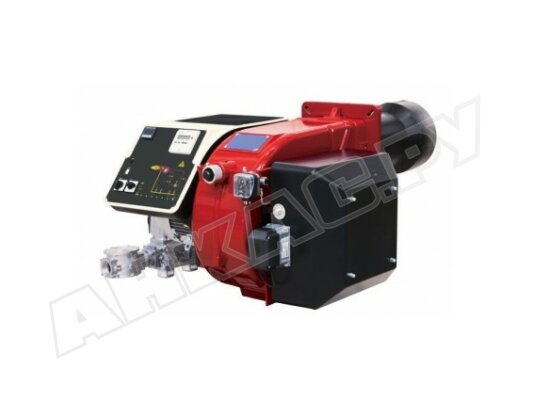

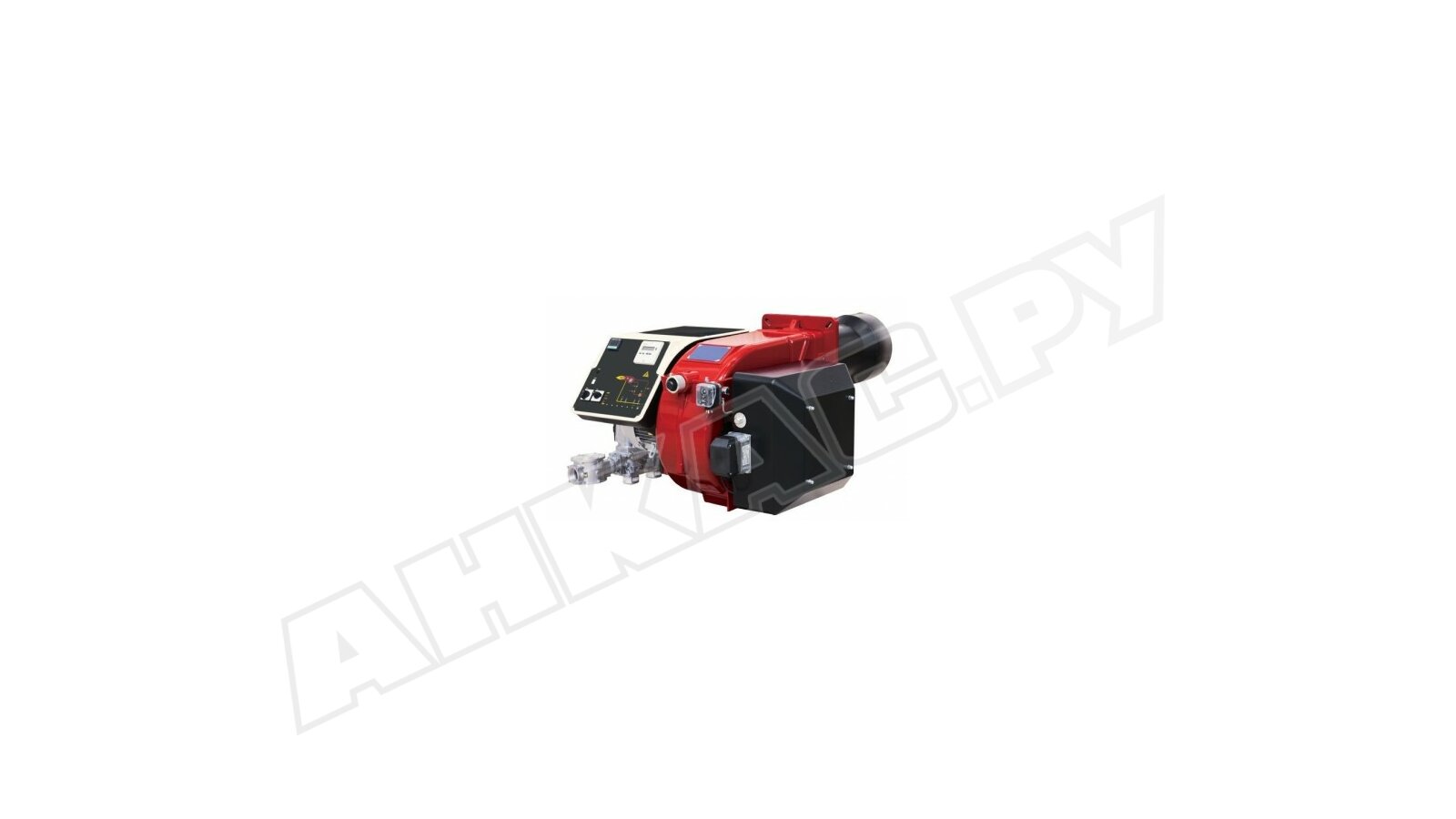

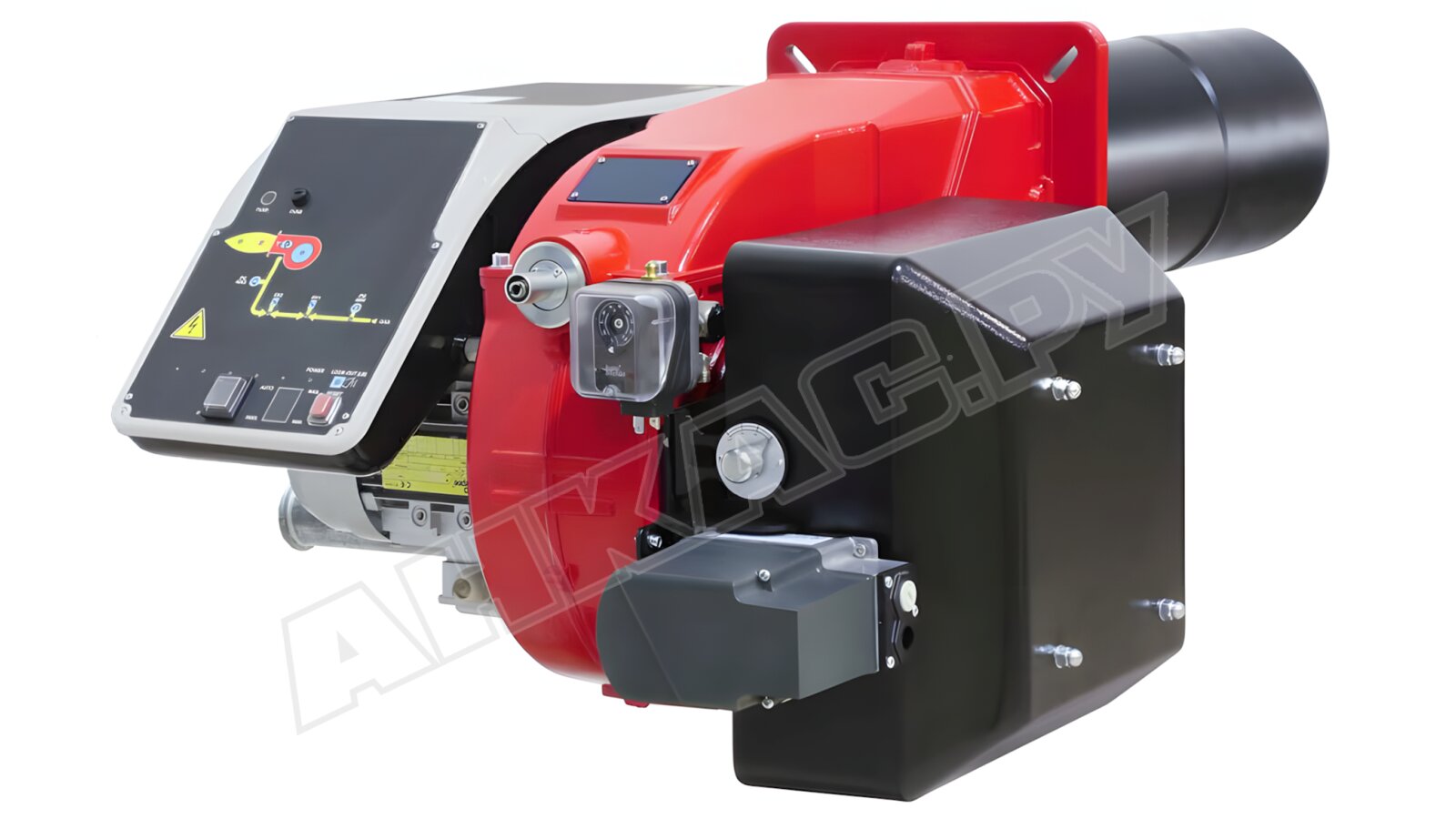

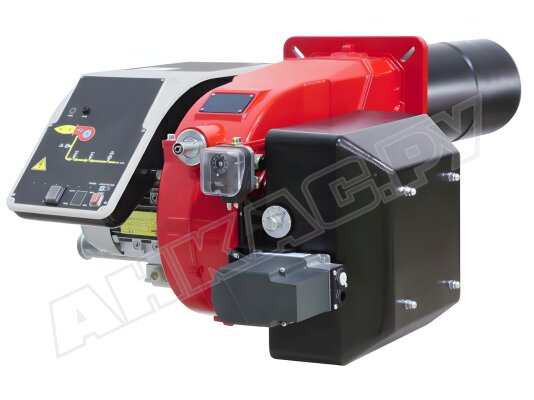

Газовая горелка CIB Unigas C120A M-.MD.LR.RU.A.1.50.EA

Газовая промышленная горелка сжигает природный газ с высоким КПД и низкими выбросами вредных веществ. Работает в режиме электронной модуляции, плавно изменяя мощность с учетом тепловых потребностей. Оснащена длинной головой сгорания, пластиковым воздухозаборным кожухом и газовой рампой с контролем герметичности. Легко адаптируется под конструкцию котла.

Основные параметры:

• рабочая среда: природный газ;
• электронная модуляция мощности, диапазон регулирования: 300-1200 кВт;
• максимальное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• расход газа: от 32 до 127 нм³/ч;
• пыле-, влагозащита электрических компонентов по стандарту IP40;
• уровень звукового давления: 80 дБ (измерен на расстоянии 1 метр);
• диапазон рабочих температур: -10...+50 °C.

Применение

Газовая горелка CIB Unigas C120A M-.MD.LR.RU.A.1.50.EA используется в котлах отопления, подогрева воды, печах, паро-, теплогенераторах тепловой мощностью до 960 кВт. Совместима с котлами разного типа и конфигурации (с реверсивной топкой, чугунными, 3-ходовыми). Прошла испытания на базе камер сгорания, отвечающих стандартам EN676. Для использования в топках других размеров необходимо подучить согласие компании-разработчика.

Конструкция и особенности горелки

• Работа газовой горелки автоматизирована. Топочный автомат управляет всеми функциями и процессами, обеспечивает взаимодействие подключенных устройств. Блокирует систему при регистрации отклонений.
• Режим работы: повторно-кратковременный. Функция диагностики компонентов системы безопасности запускается не реже одного раза в 24 часа при перезагрузке системы.
• Электрическое оборудование с эргономичной панелью управления размещено в отдельном блоке. Регулировка модуляционной горелки осуществляется с помощью переключателя CMF (1- большое горение, 2- малое горение, 3 – автоматическая работа).
• Электрический сервопривод действует пропорционально на газовый дроссельный клапан и воздушную заслонку. С помощью одного кулачка с варьируемым профилем достигается оптимальный уровень выбросов и высокая эффективность горения.
• В корпус интегрирован вентилятор для нагнетания воздушного потока в камеру сгорания. За счет системы принудительного наддува улучшается смесеобразование, поддерживается устойчивое горение независимо от сопротивления топки.
• Длинная огневая голова 490 мм может регулироваться для оптимизации положения в котле.
• Комплектация включает газовую рампу с двумя э/м клапанами и блоком контроля герметичности. Подключение газа осуществляется на резьбовое соединение Rp 2".
• Газ и воздух проходят к топке по отдельным каналам, где смешиваются перед сгоранием.
• Для контроля достаточности объема воздуха на горение горелка оснащена датчиком-реле давления. Топочный автомат блокирует работу системы при несоответствии параметра заданному значению.
• На входе газа система контролирует давление с помощью реле. Датчик сигнализирует блоку автоматики об отклонении давления рабочей среды от заданных параметров.

Место размещения

Газовые горелки CIB Unigas устанавливаются в котельных с вентиляцией. Не допускается эксплуатация в запыленных помещениях, при дефиците воздуха, повышенной влажности (>80%). В месте эксплуатации запрещено размещение легковоспламеняемых предметов, едких паров, лаков.

Преимущества:

• электронная модуляция мощности, широкий диапазон;
• эффективное, чистое сжигание газа, экономичный расход;
• устойчивое пламя в камерах сгорания разного типа;
• устройство контроля герметичности клапанов;
• совместимость с котлами любых конструкций;
• продуманная эргономика для удобства настройки и обслуживания.

На сайте можно купить газовые горелки разной мощности и оснащенности, для решения любых задач теплоснабжения. При выборе модели производитель рекомендует учесть топочную мощность котла и сопротивление в камере сгорания.
