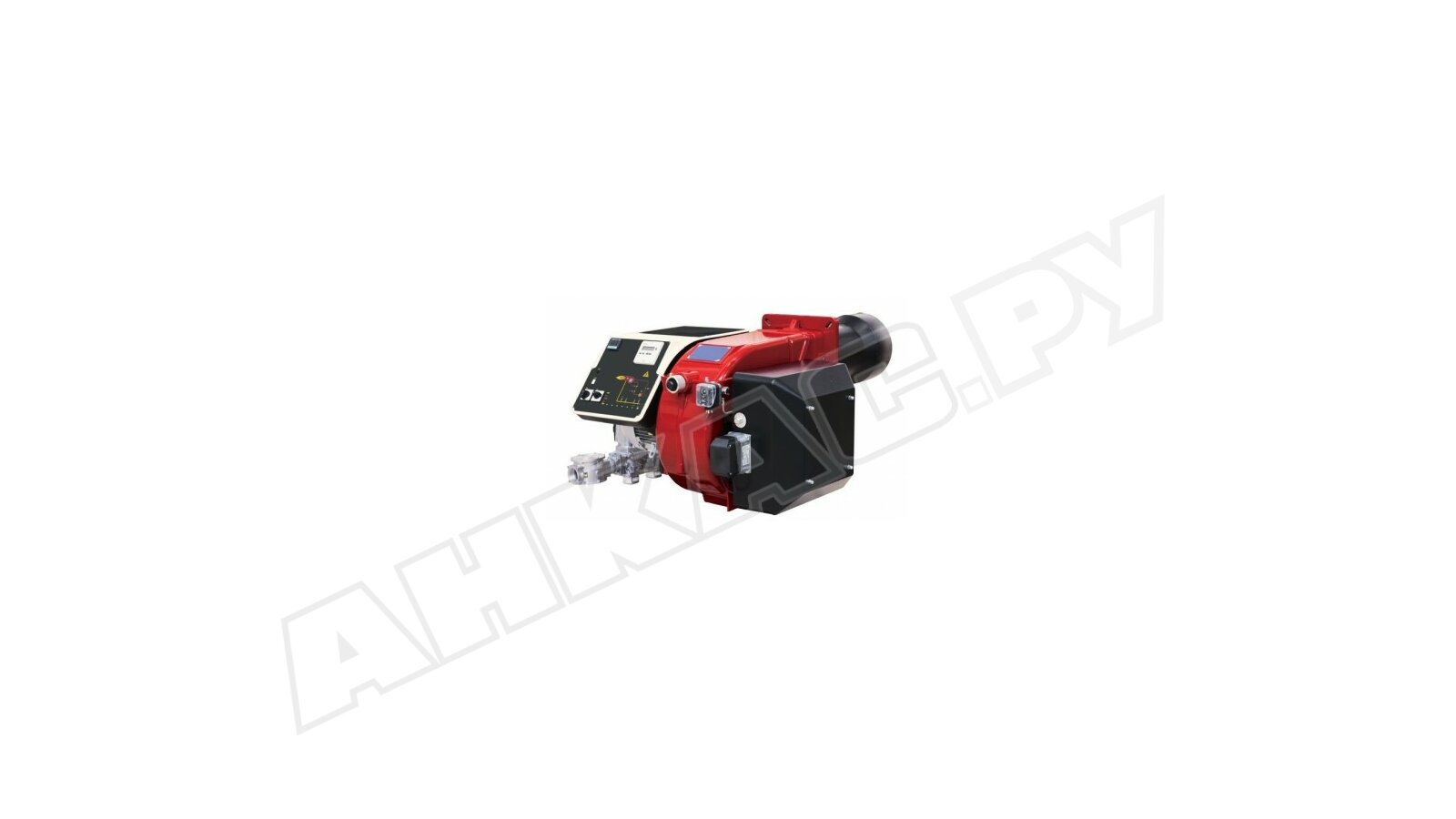

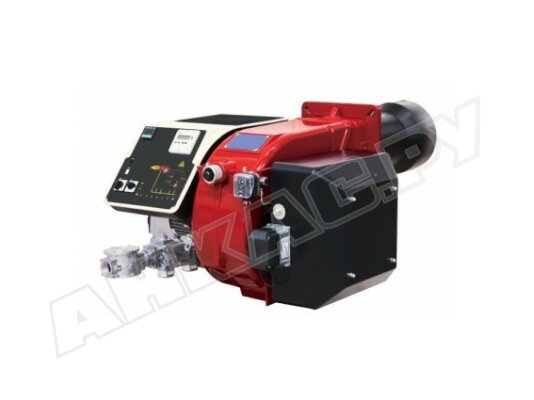

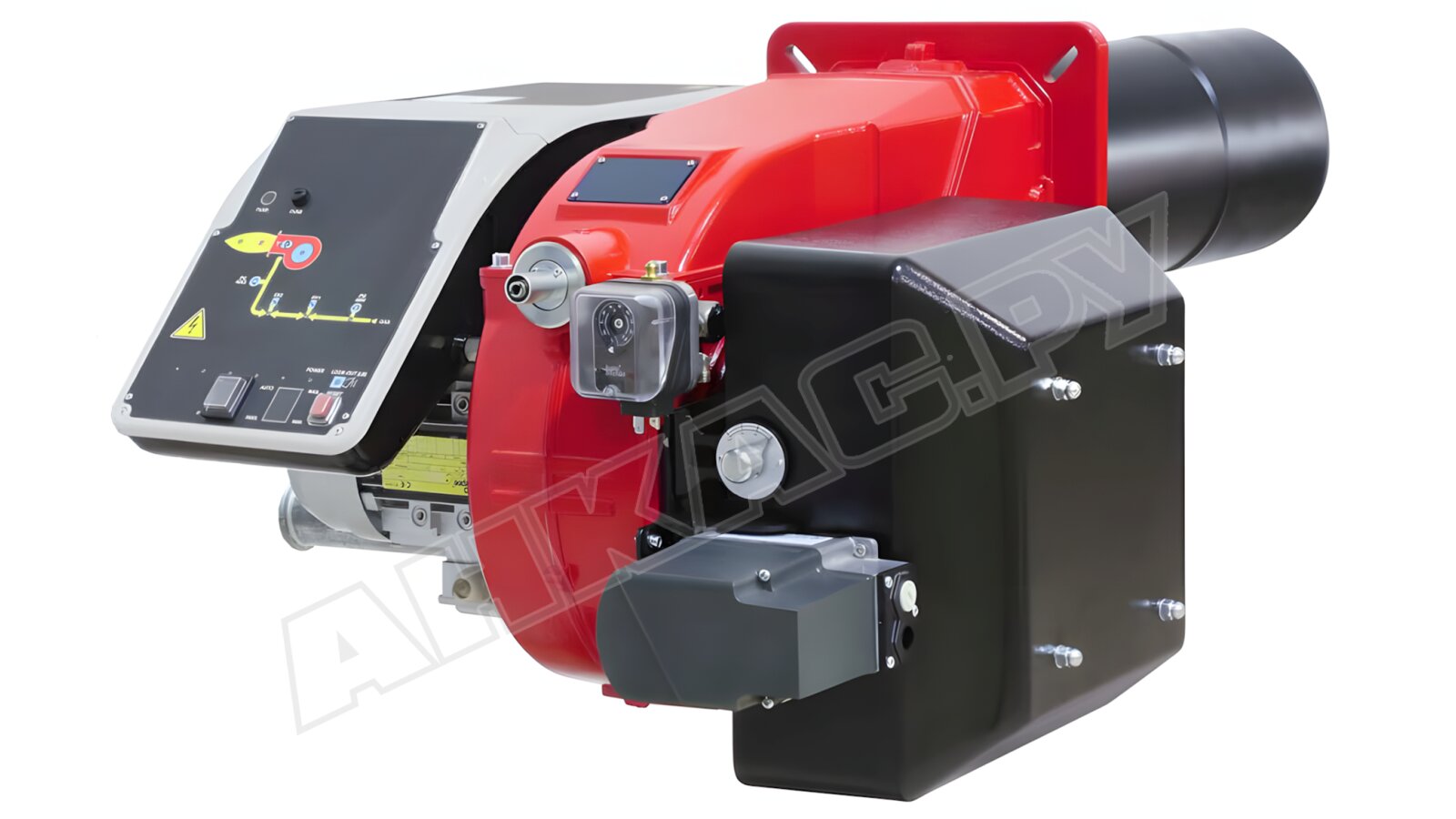

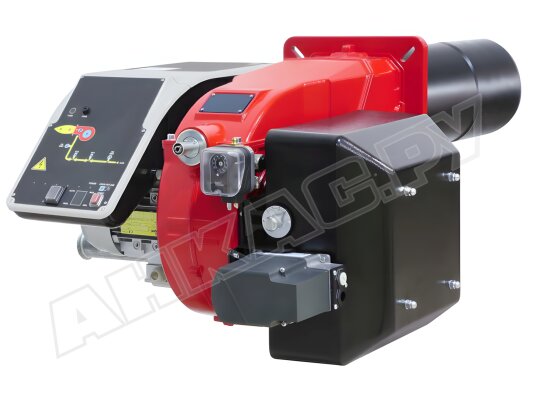

Газовая горелка CIB Unigas C120A M-.MD.LR.RU.A.0.50

Газовая промышленная горелка способна вырабатывать до 1200 кВт тепловой мощности, потребляя до 127 нм³/ч природного газа. Работает в режиме электронной модуляции, с плавным изменением мощности во всем диапазоне в соответствии с потребностями в тепле. Газовая рампа входит в комплектацию.

Применение

Газовая горелка CIB Unigas C120A M-.MD.LR.RU.A.0.50 разработана для оснащения отопительного, водогрейного оборудования, технологических установок мощностью до 960 кВт. Испытана в топках, соответствующих стандарту EN676. Может устанавливаться в котлы разных типов (чугунные, трехходовые, с реверсивной топкой).

Особенности:

• электронная модуляция мощности, регулирование в диапазоне 300-1200 кВт;
• полная автоматизация функций, управление топочным автоматом;
• прерывистый цикл, управляемая перезагрузка не реже 1 раза в 24 часа для диагностики работы компонентов системы безопасности;
• длинная 490 мм голова сгорания из жаростойкой стали;
• адаптация горелки под конструкцию котла за счет регулировки огневой головы;
• интегрированная в корпус система наддува для нагнетания воздуха на горение, легкого преодоления воздушным потоком сопротивления топки;
• эргономичная панель с индикаторами, переключателями и другими элементами управления для настройки параметров работы и контроля за фазами горения;
• уровень пыле-, влагозащиты электрических контактов: IP40;
• 3-позиционный переключатель CMF для выбора режима горения (1- большое горение, 2- малое горение, 3 – автоматическое управление);
• плавное изменение мощности в зависимости от тепловых запросов по датчику температуры/ давления, экономичное потребление ресурсов;
• отдельные каналы подачи воздуха и газа, смешивание в зоне образования пламени;
• пропорциональное действие сервопривода на воздушную заслонку и дроссельный газовый клапан;
• один кулачок с варьируемым профилем для настройки объема дымовых газов и эффективности горения;
• контроль входящего давления газа с помощью реле для защиты от недостаточного/ избыточного давлении рабочей среды;
• максимальное давление газа в подающей магистрали: 360/ 500 мбар (в зависимости от используемых клапанов Dungs MBDLE/ Siemens VGD);
• отслеживание достаточности объема воздуха, подаваемого для горения, с помощью реле давления;
• легкий доступ к пламенной голове для проведения сервисных операций;
• эксплуатационные температуры: -10...+50 °C, максимальная влажность – 80%.

Оснащение

В комплект поставки входит газовая рампа с двумя электромагнитными газовыми клапанами (соединение Rp 2"), пластиковый воздухозаборник, голова сгорания.

Преимущества:

• плавное изменение мощности под управлением электронного регулятора;
• высокая эффективность и экономичный расход ресурсов;
• широкий диапазон регулирования мощности;
• встроенный вентилятор с электродвигателем, устойчивое горение в любых топках;
• совместимость с широкой линейкой котлов и теплогенераторов;
• эргономичный дизайн, простота настройки и контроля за работой горелки.

Компания CIB Unigas производит газовые горелки серии C120A в разной комплектации: с длинной/ стандартной огневой головой, двухступенчатым, прогрессивным и модуляционным регулированием мощности, пластиковым/ алюминиевым воздухозаборником, газовой рампой с/ без контроля герметичности. Все горелки испытаны, сертифицированы.
