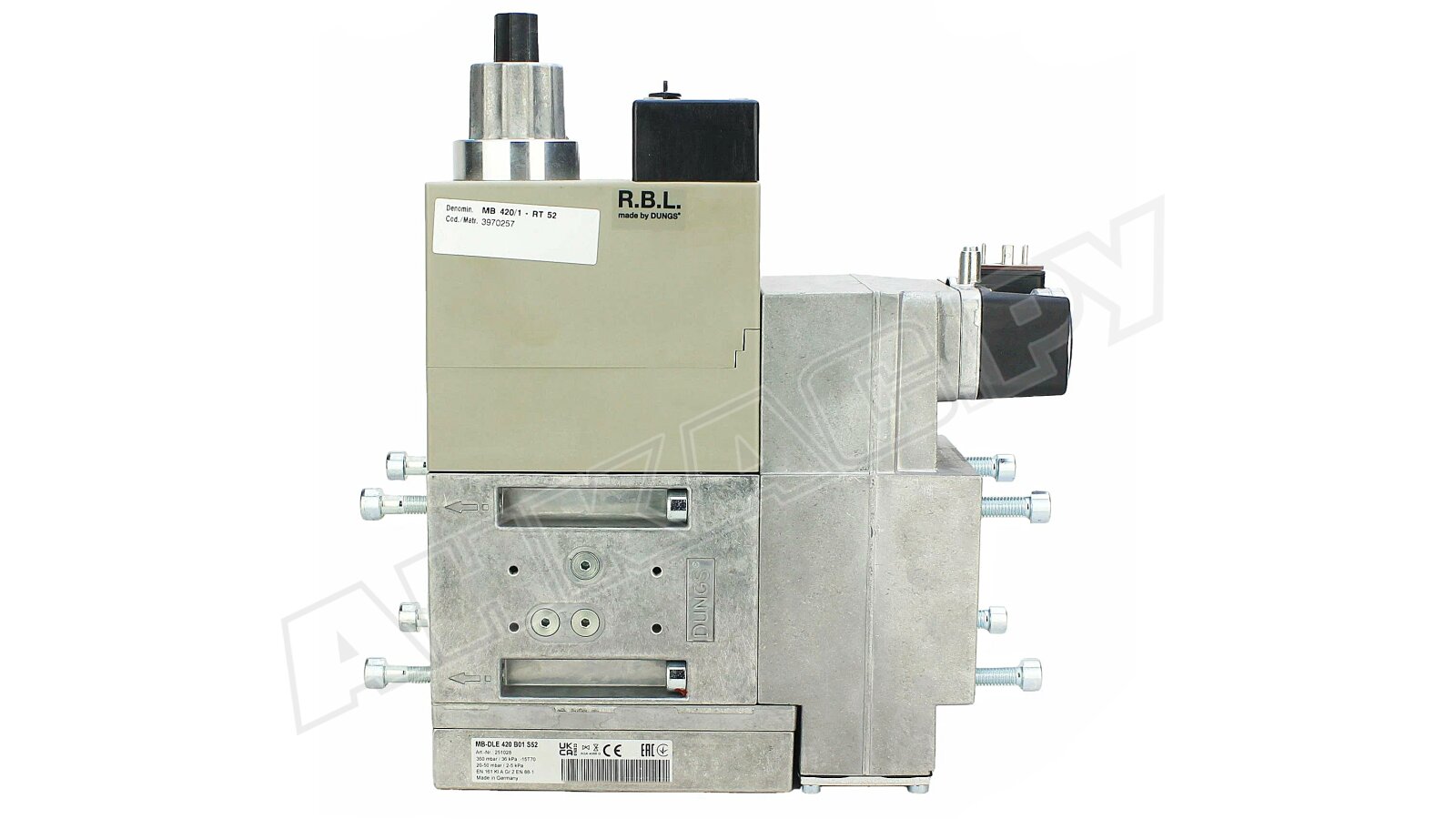

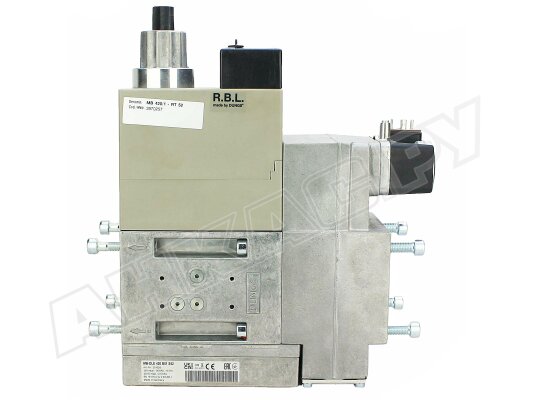

Газовая рампа Riello MB 420/1 - RT 52

Газовая рампа Riello MB 420/1 - RT 52, арт: 3970257 – комбинированное устройство для регулирования подачи газа на одноступенчатую промышленную горелку. Поддерживает необходимый уровень давления, перекрывает поток при сбоях и неполадках в системе. Основными преимуществами являются функциональность, быстрое срабатывание, надежная герметизация системы, компактность, рациональный расход топлива.

Конструкция и комплектация

В малогабаритной конструкции объединены несколько устройств:

• 2 электромагнитных быстродействующих клапана класса А по EN 161;
• регулятор давления, поддерживающий установленный уровень давления на выходе;
• сетчатый фильтр для защиты сёдел клапанов от засорения;
• датчик-реле, контролирующий минимальное давление на входе.

Газорегуляторный блок собран в корпусе из литого под давлением алюминия. Компоненты и уплотнения изготовлены из стали, латуни, алюминия, силиконового каучука. Модульная конструкция позволяет подключать дополнительные устройства, например, блок контроля герметичности клапанов (опция).

Основные параметры и особенности:

• допустимое давление в газовой магистрали 15-360 мбар;
• напряжение питания: 230 В -15%, +10%;
• настройка уровня выходного давления в диапазоне 20-50 мбар;
• рабочая среда – газ семейства 1-3 и другие нейтральные среды;
• электромагнитные клапаны с быстрым закрытием и открытием, < 1 сек.;
• раздельное управление предохранительным и регулирующим э/м клапанами;
• главный клапан V2 с винтовым седлом;
• защита электрических компонентов по стандарту IP 54;
• возможность монтажа на клапан V2 концевого контакта типа К01/1;
• электроподключение через штекерный разъем, DIN EN 175 301-803;
• установка горизонтально, вертикально или диагонально, но не вниз магнитом;
• интеграция в систему с помощью резьбовых соединений Rp 2".

Условия эксплуатации

Газовые рампы Riello MB могут эксплуатироваться при температурах -15...+70°C. В установках сжиженного газа нельзя использовать блок MB при t ниже 0°C. Допускается применение исключительно для сжиженного газа в газообразной форме, жидкие углеводороды разрушают уплотнительные материалы.
