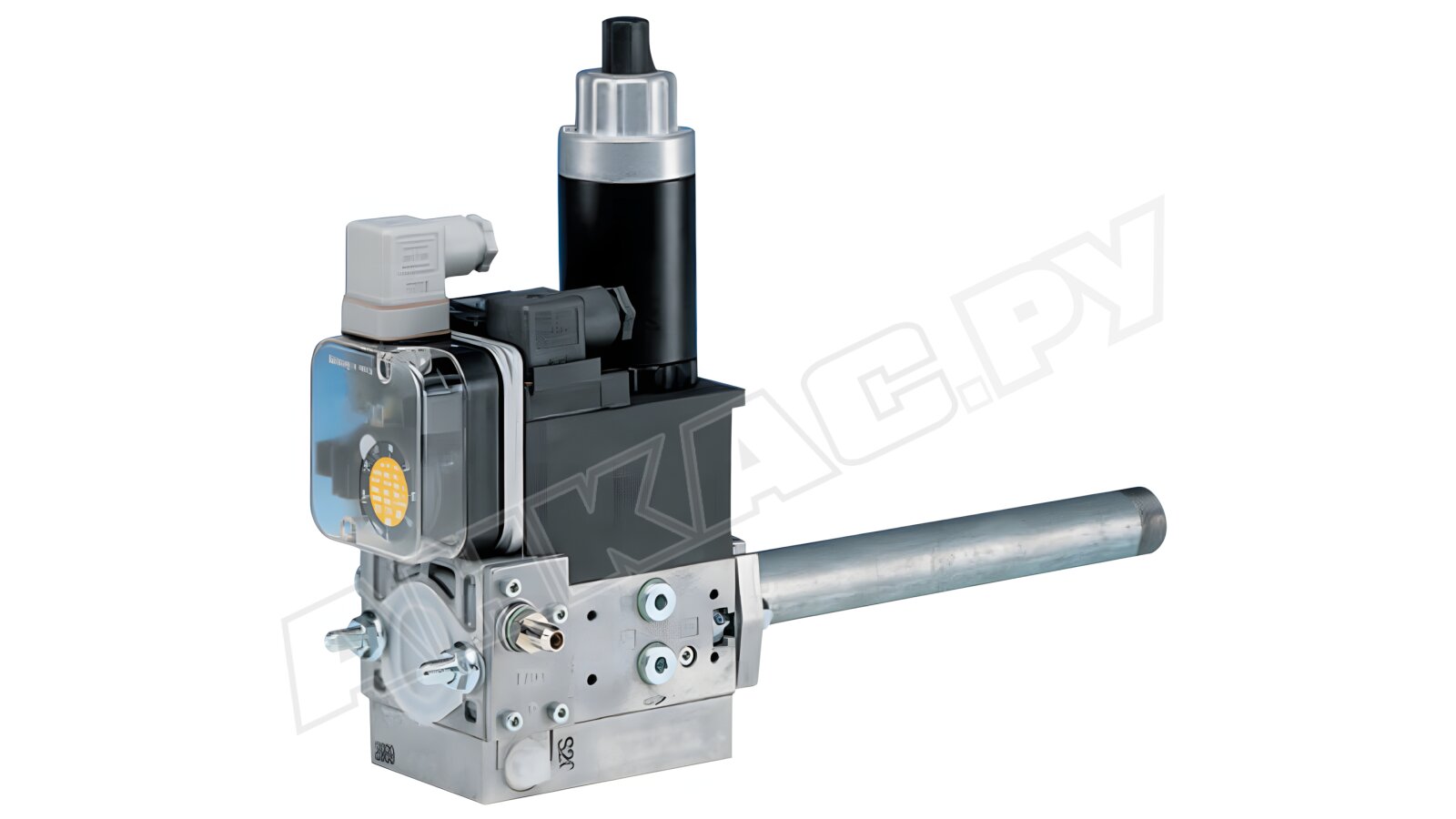

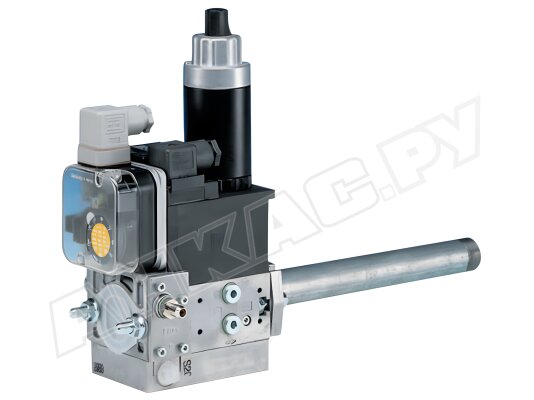

Газовая рампа Riello MBD 407

Газовая рампа Riello MBD 407, арт: 3970599 применяется для автоматического управления подачей газа на одноступенчатые промышленные горелки. Благодаря комбинированной конструкции заменяет несколько устройств, позволяя сокращать расходы и время на монтаж в систему. Функциональный блок подходит для работы с газами семейства I-III.  Рассчитан на давление в магистрали 360 мбар.

Подробнее о модели Riello MBD 407

Газовая рампа представлена в виде компактного газорегуляторного узла, в который входят:

• фильтр с мелким сито для предварительной очистки газа;
• реле для контроля минимального давления входящего газа;
• два электромагнитных клапана класса А по EN 161;
• регулятор давления с предустановленной настройкой пружины.

Корпус газовой рампы отлит из алюминия, комплектующие изготовлены из стали, латуни, алюминия, синтетического каучука. Фильтр легко заменить без демонтажа арматуры. Модульная конструкция позволяет дополнительно устанавливать другие устройства, например, блок контроля герметичности газовых клапанов.

Основные характеристики и особенности:

• работа от сети 230 В, допустимое отклонение -15%, +10%;
• настройка пружины регулятора: 4-50 мбар;
• быстрое закрытие и открытие электромагнитных клапанов, < 1 сек.;
• дроссель, регулирующий главный поток;
• уровень пыле-, влагозащиты – IP 54;
• возможность установки концевого контакта на клапан V2;
• температурные ограничения: -15...+70°C (для сжиженного газа t выше 0°C);
• резьбовое присоединение Rp ¾";
• электроподключение – штекерный разъем по DIN EN 175 301-803.

Монтаж

Газовые рампы Riello MBD могут устанавливаться в горизонтальном, вертикальном или промежуточном положении, но не вниз магнитом.
