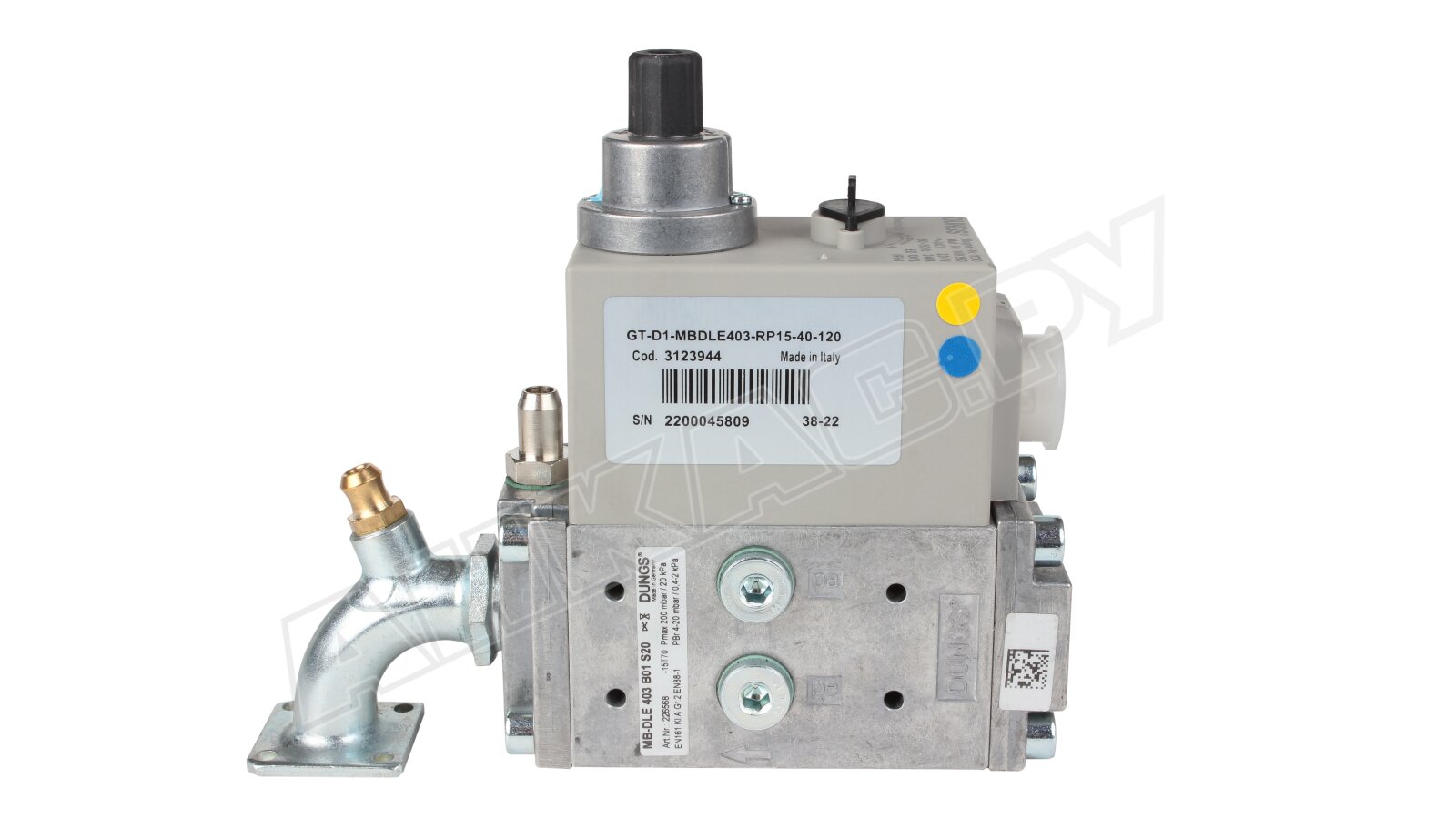

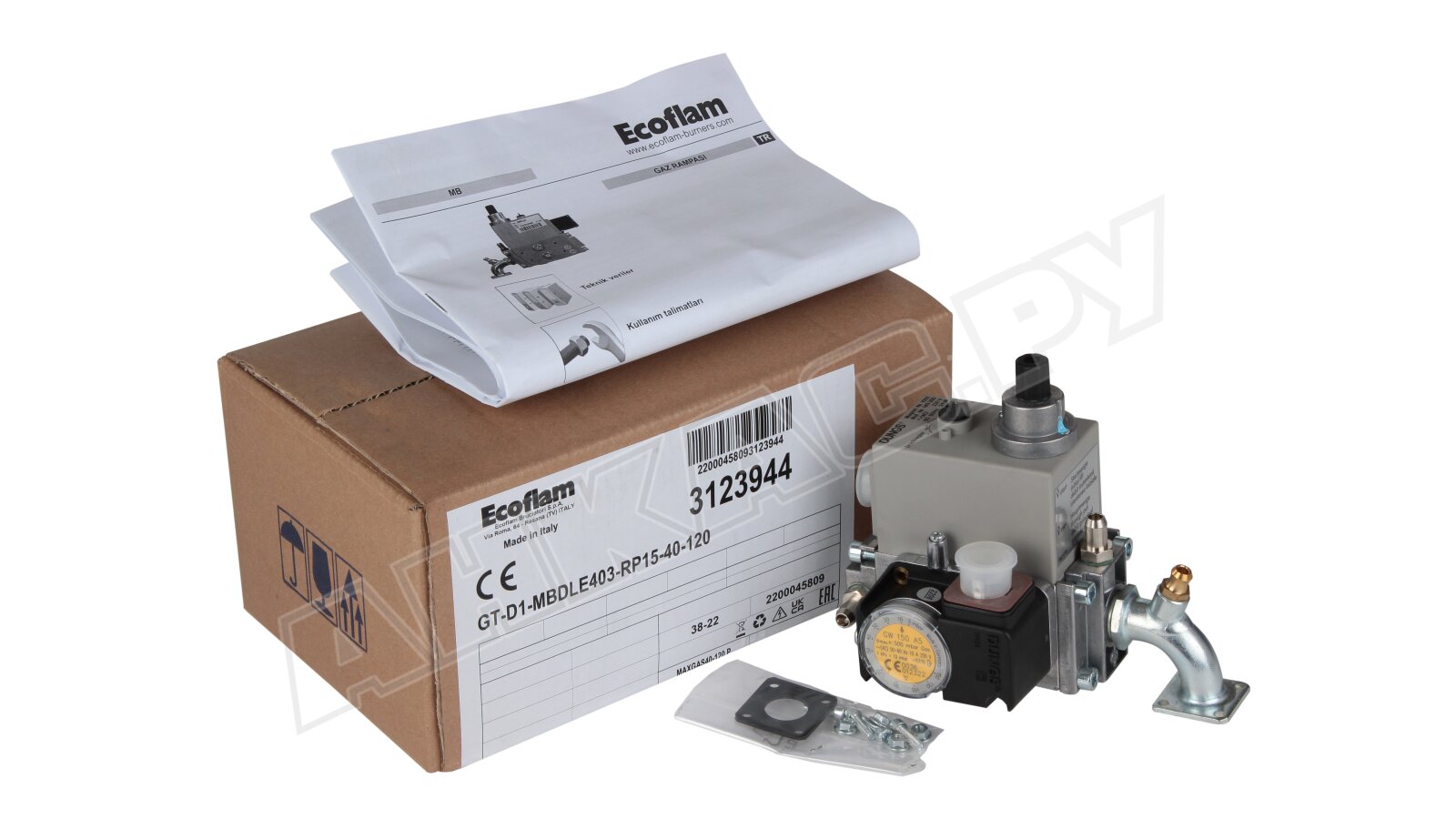

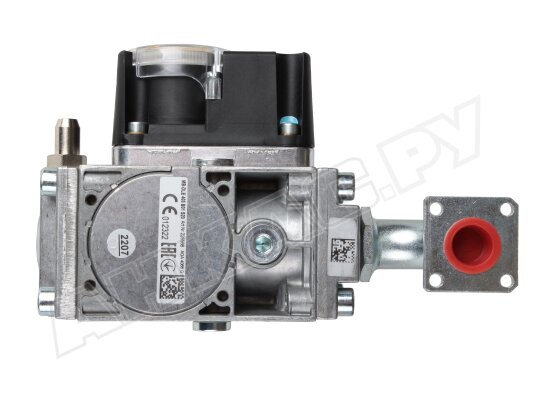

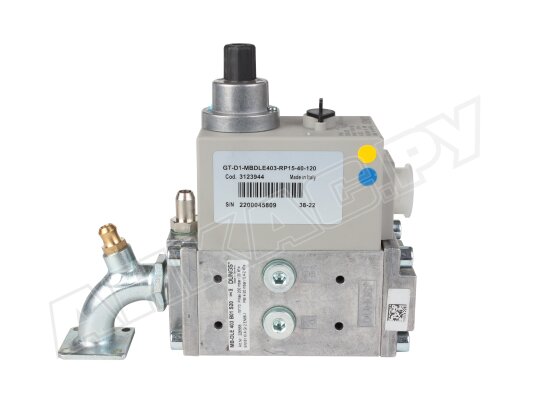

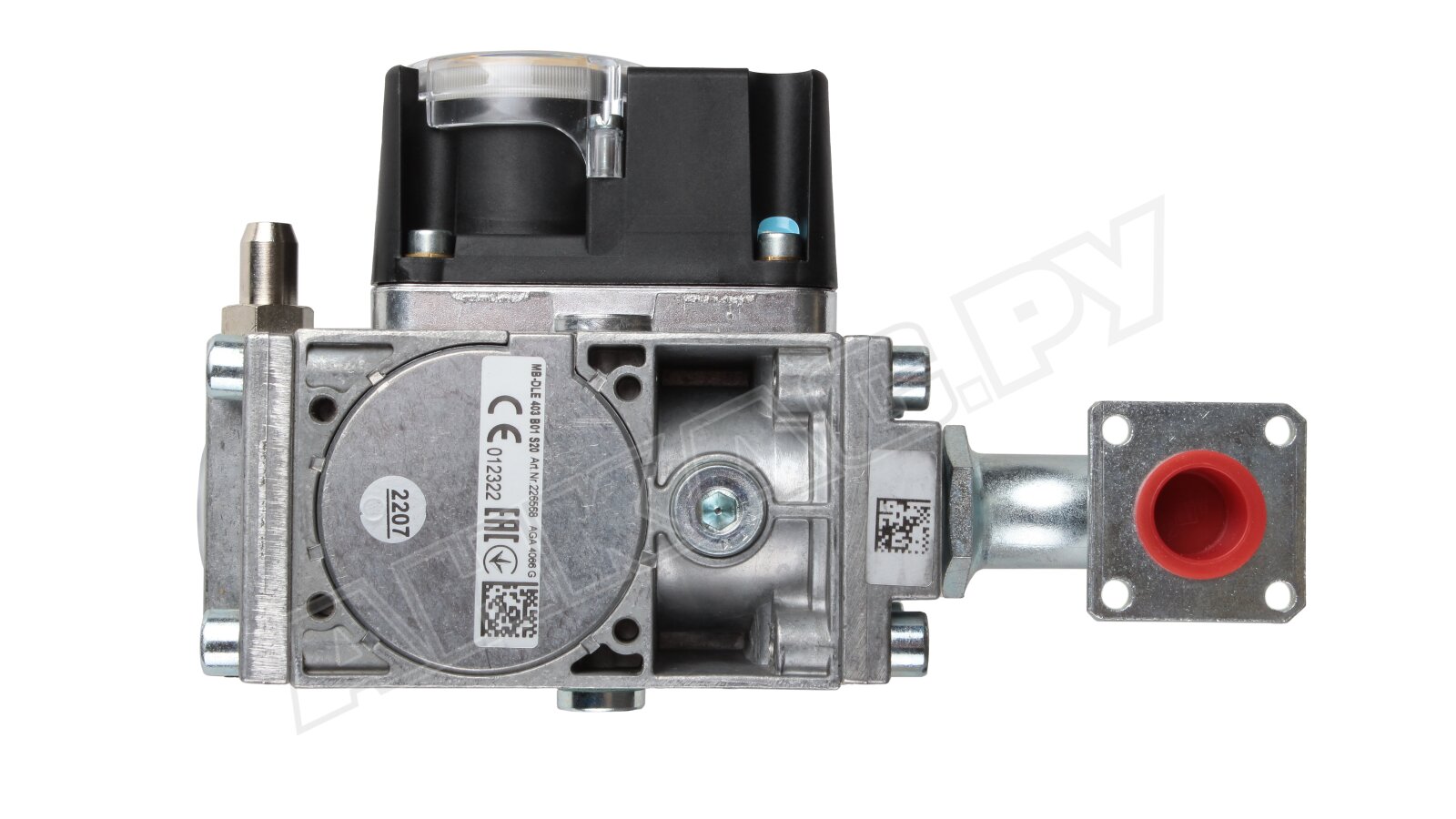

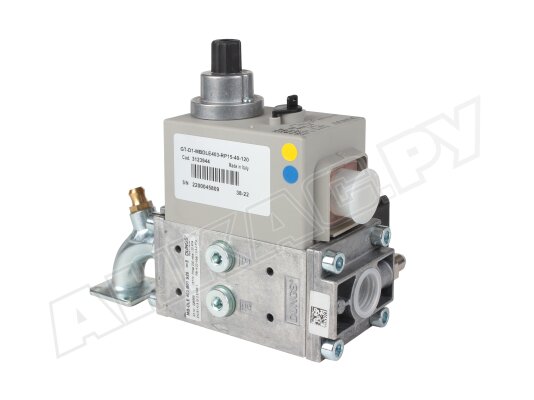

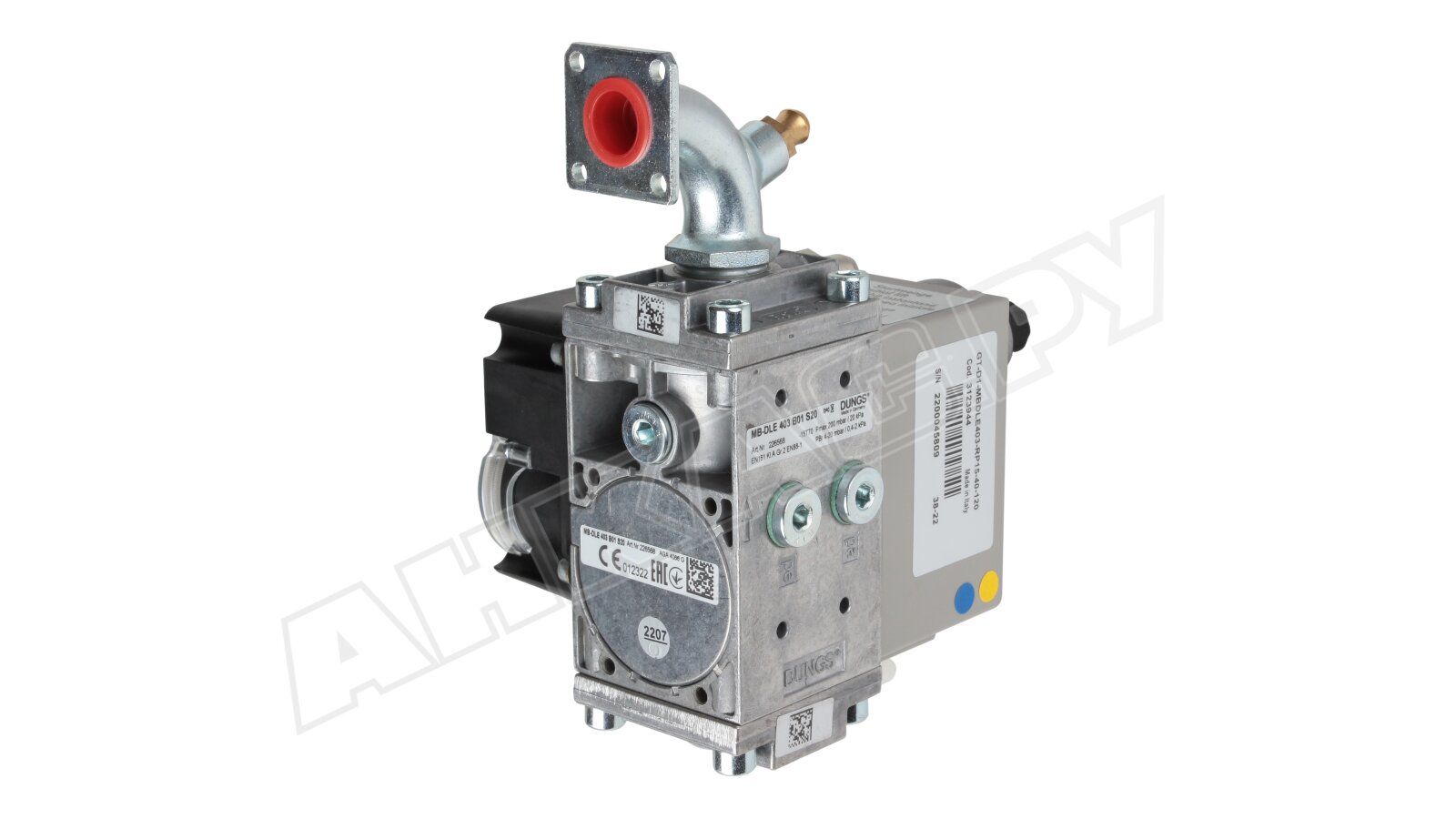

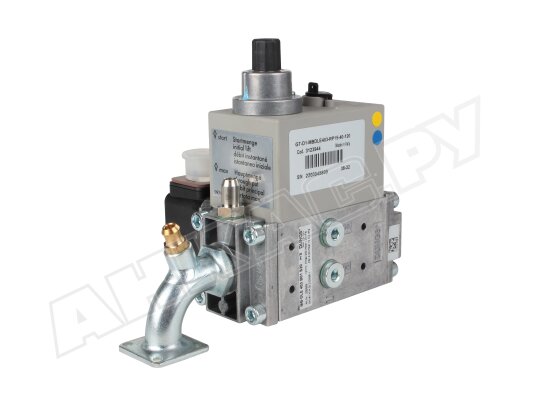

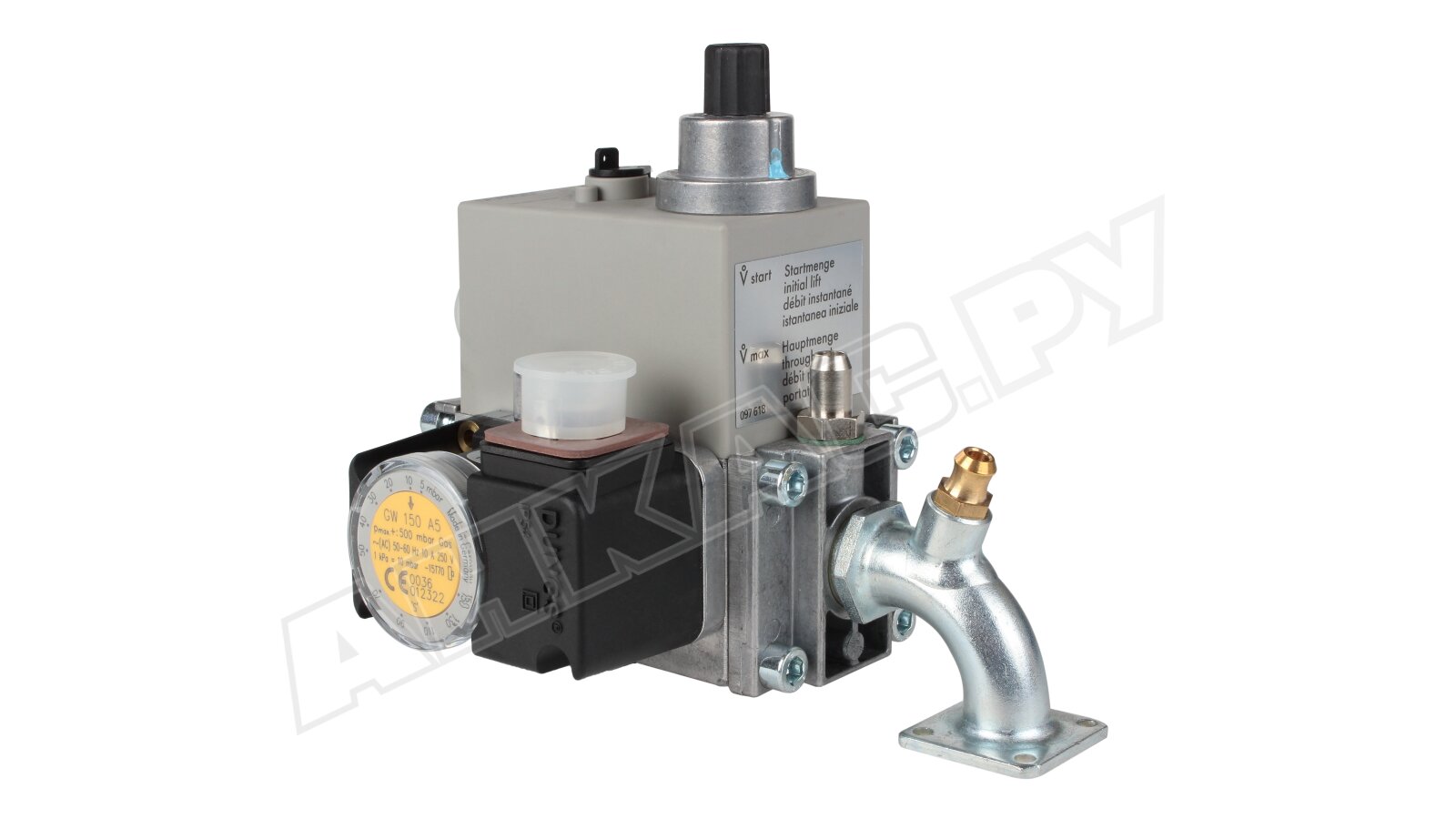

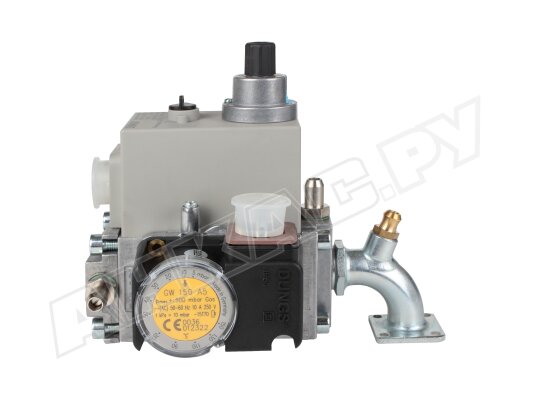

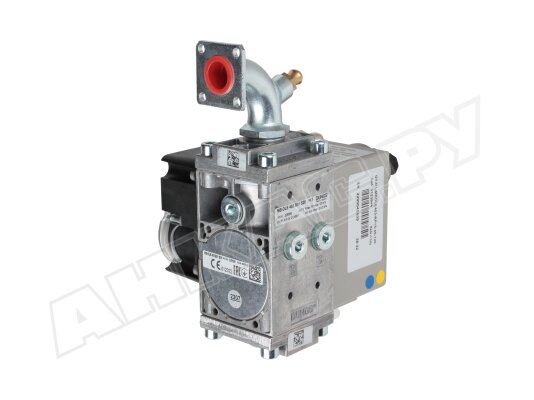

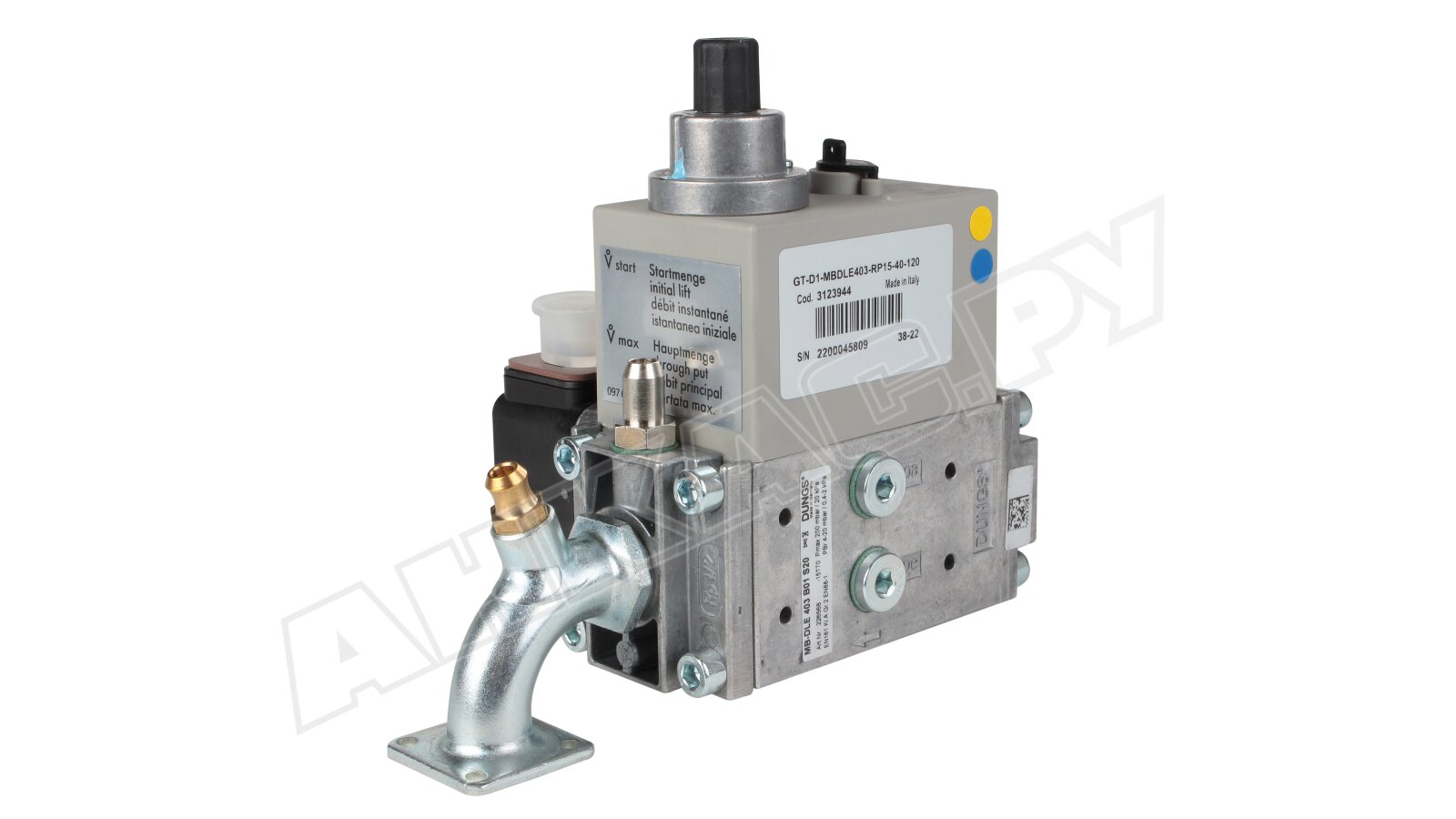

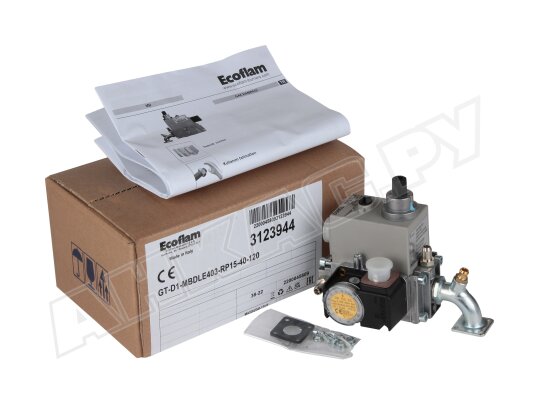

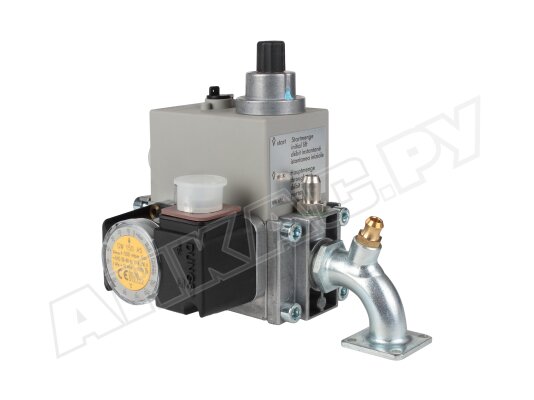

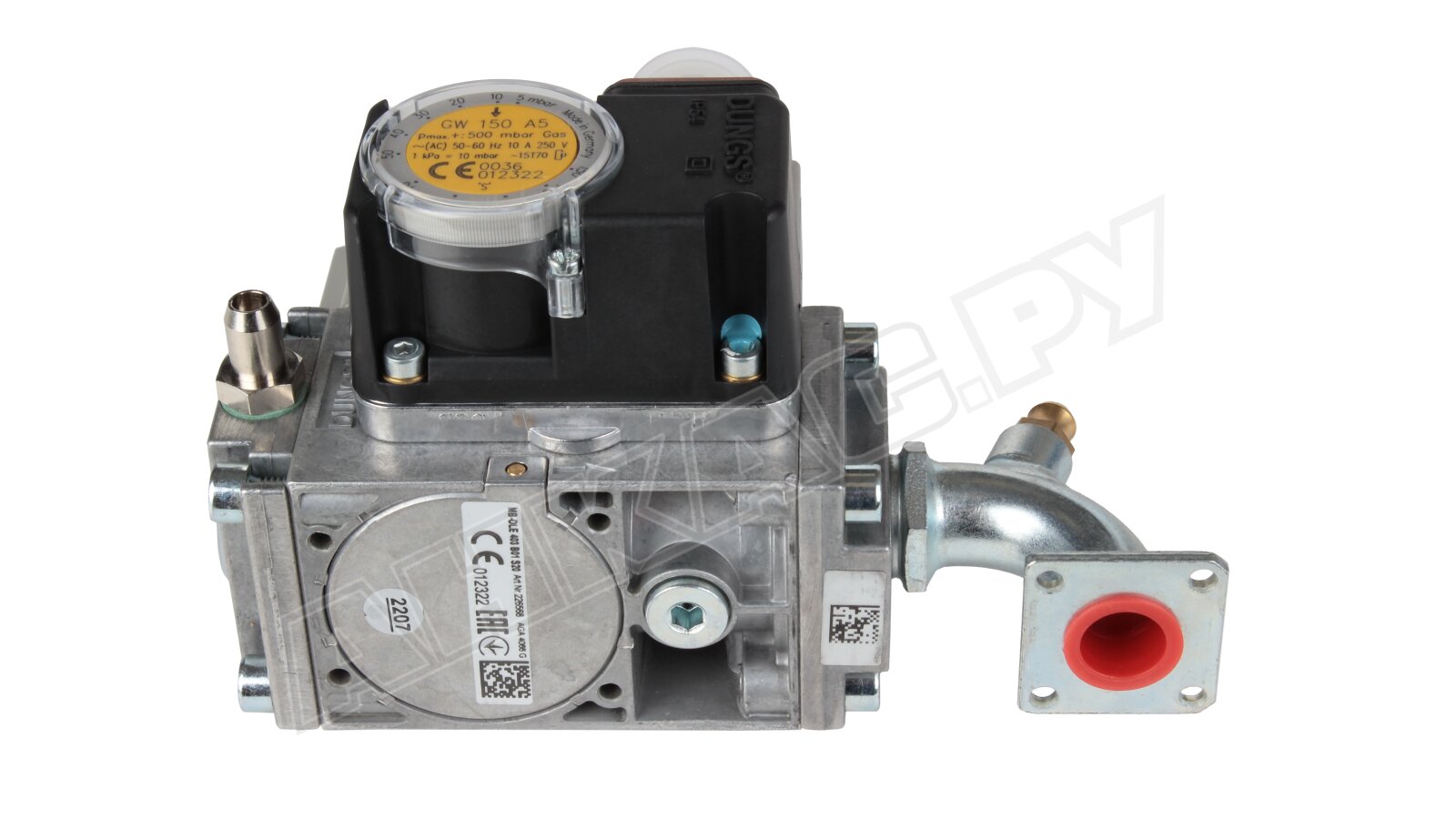

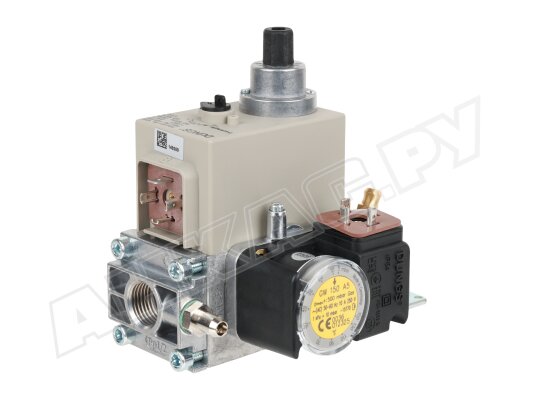

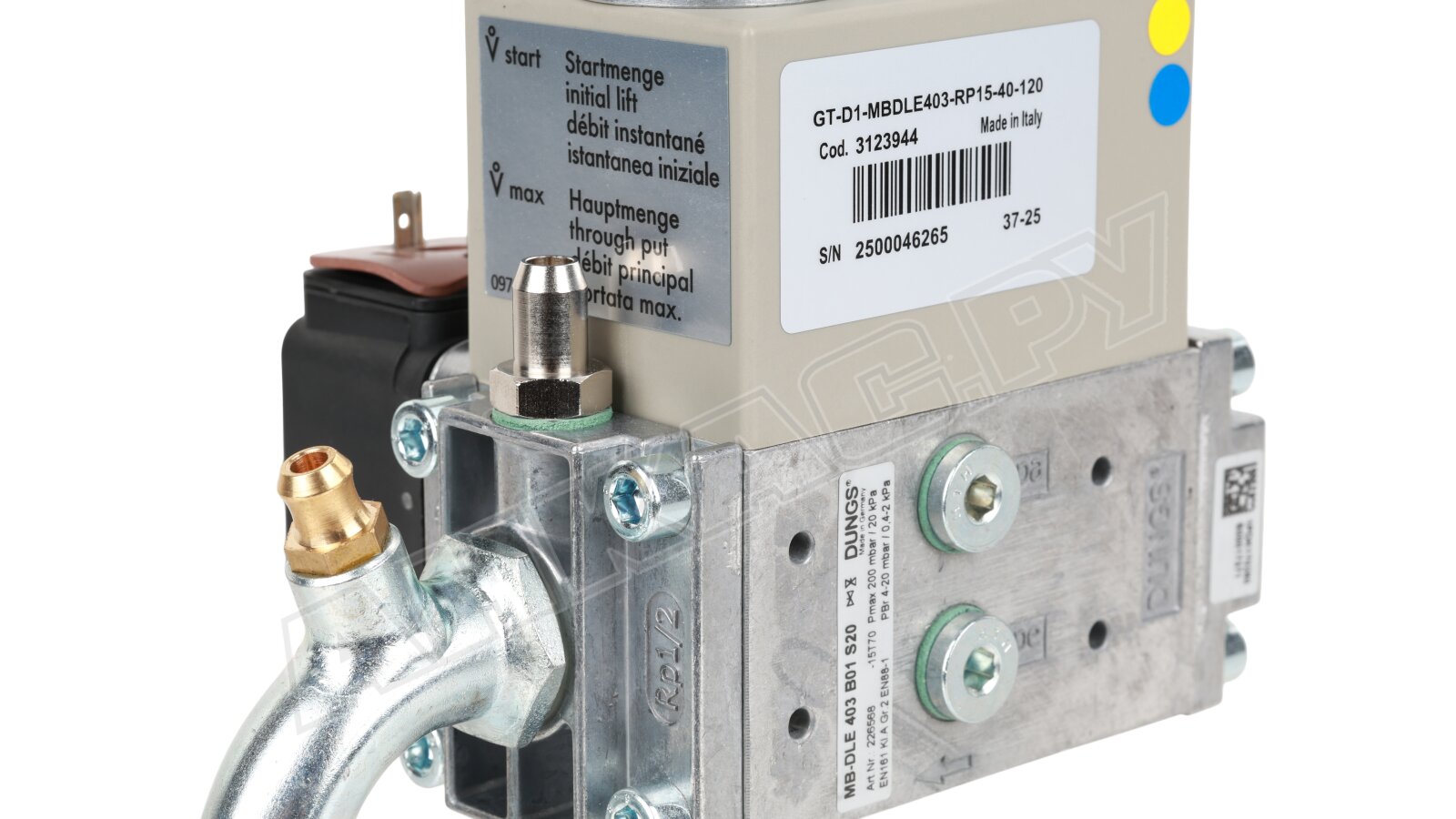

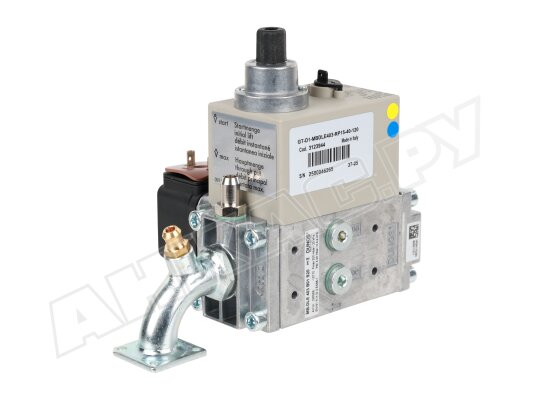

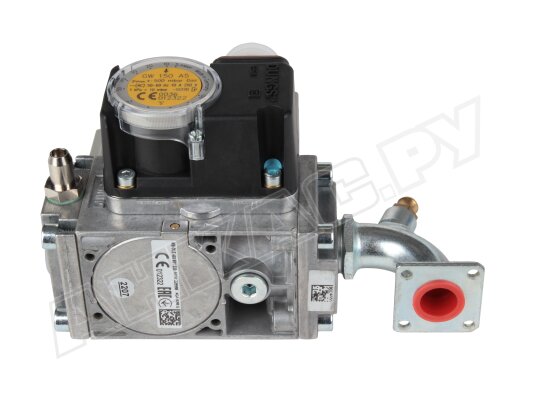

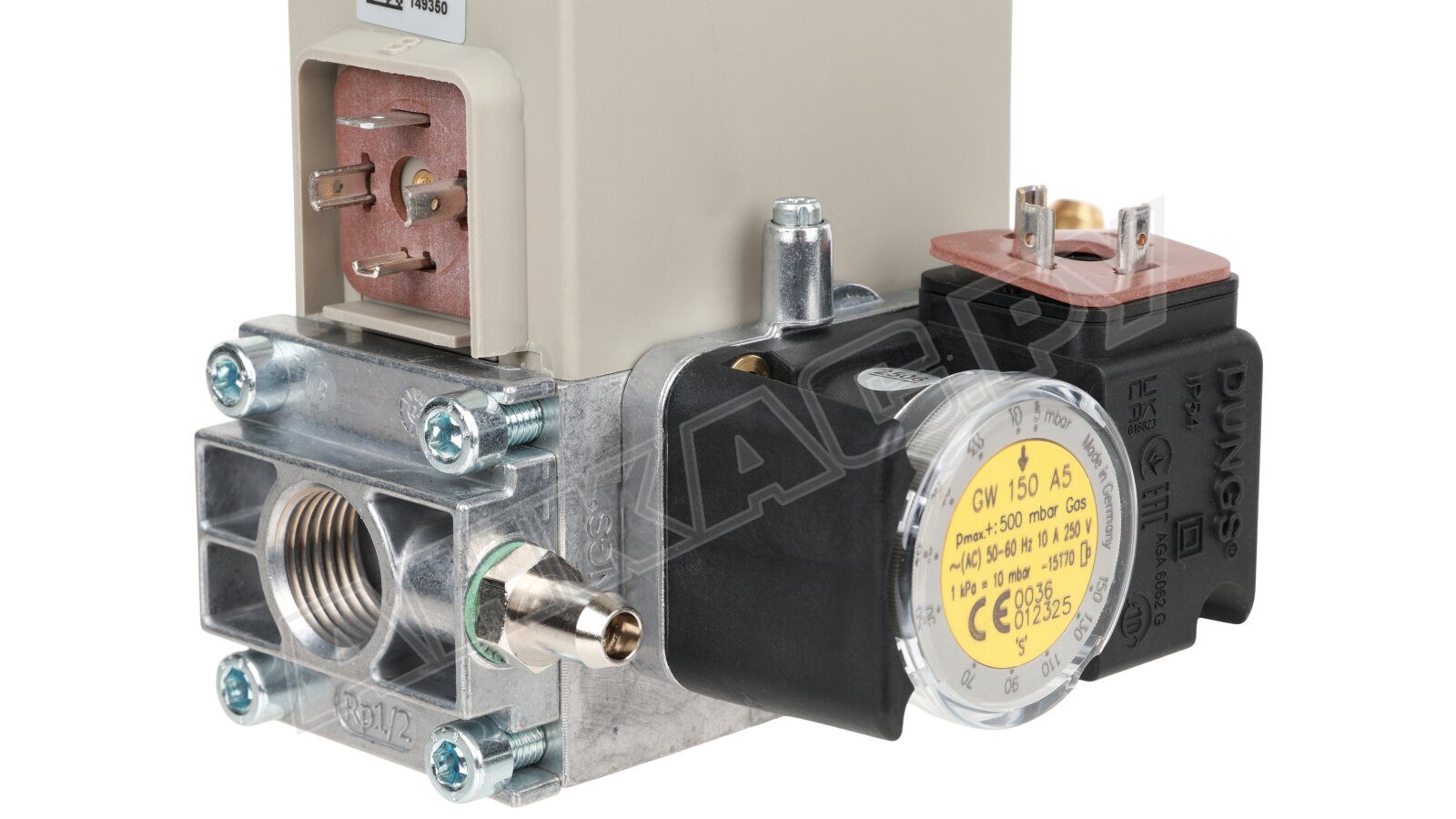

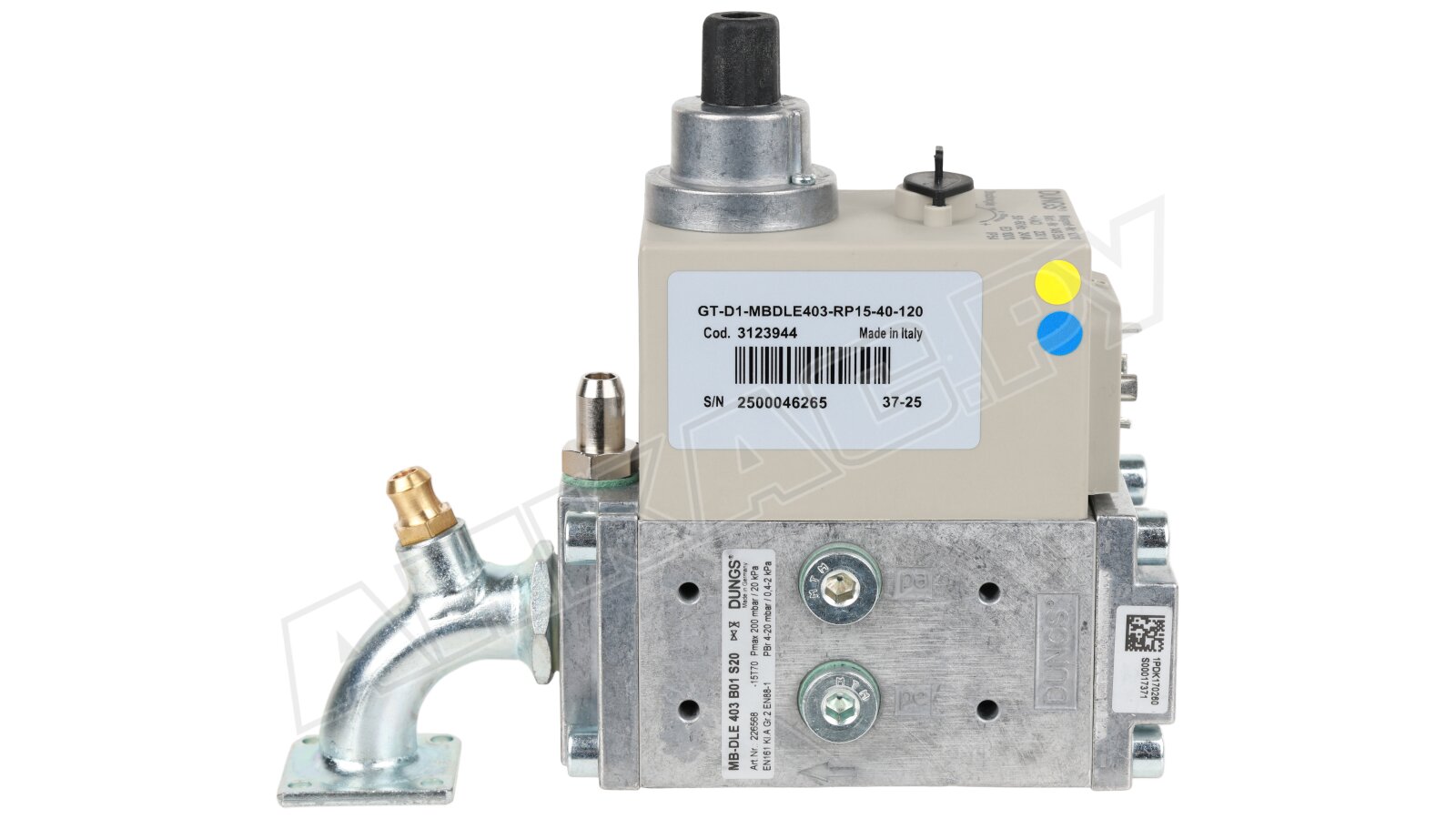

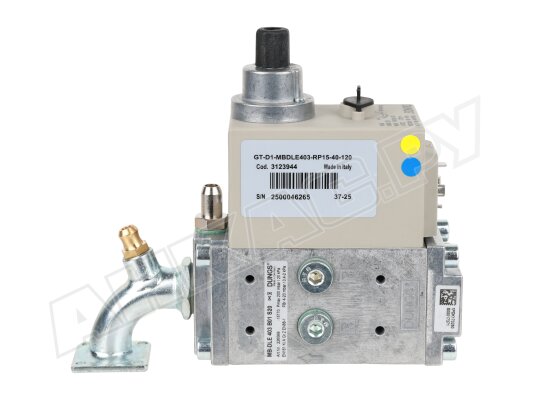

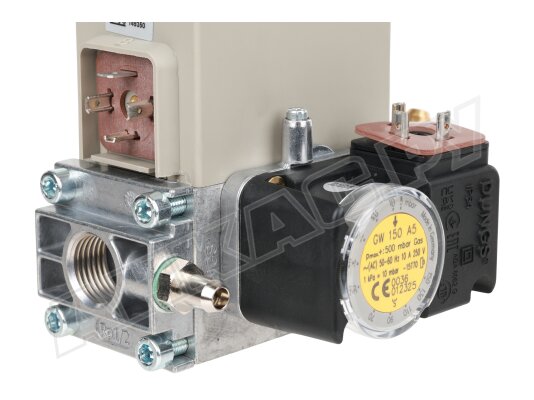

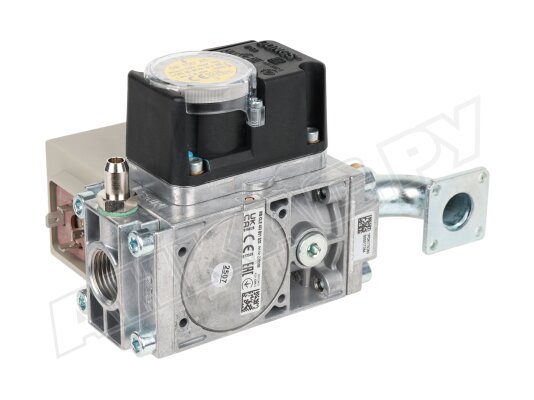

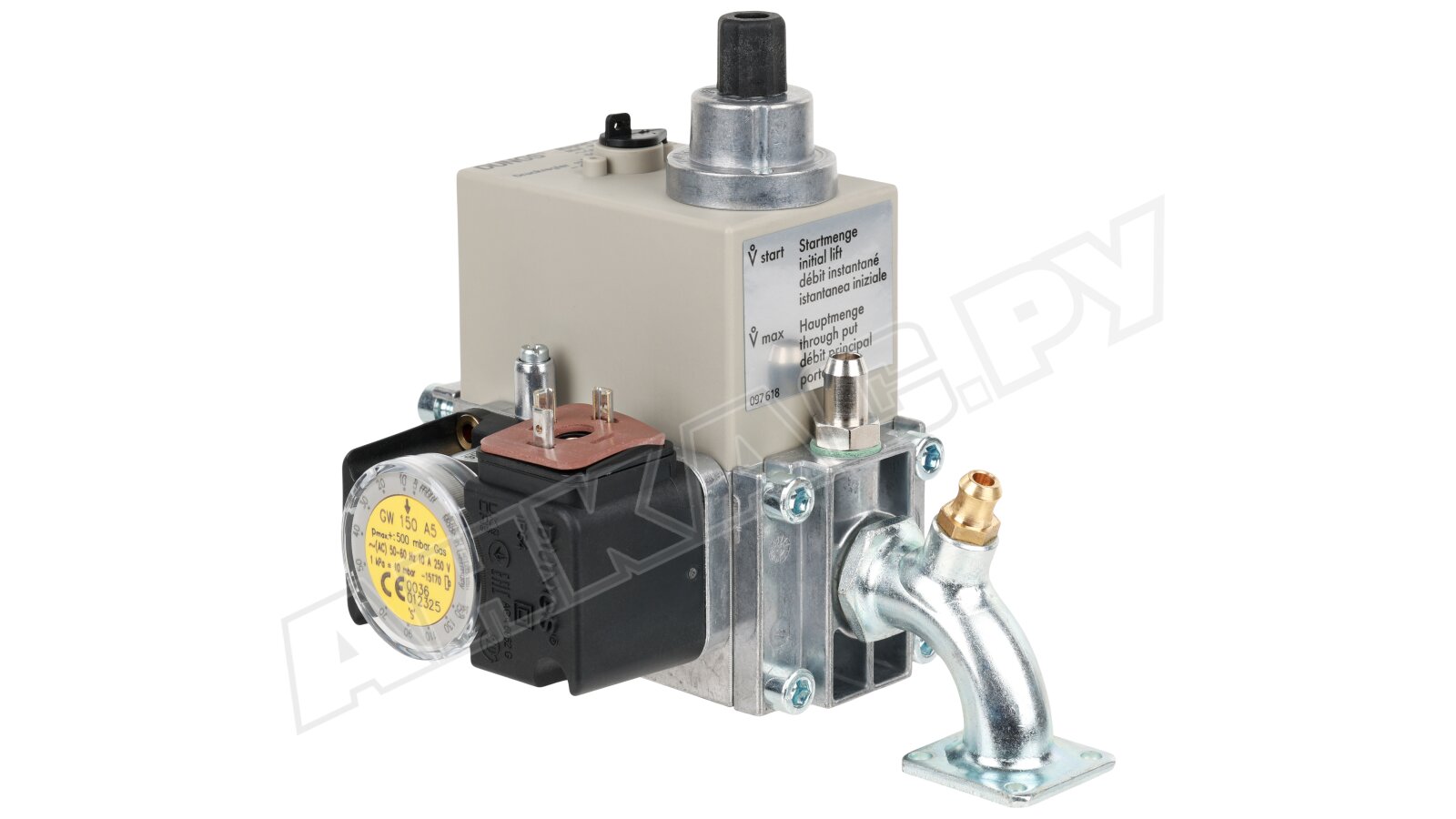

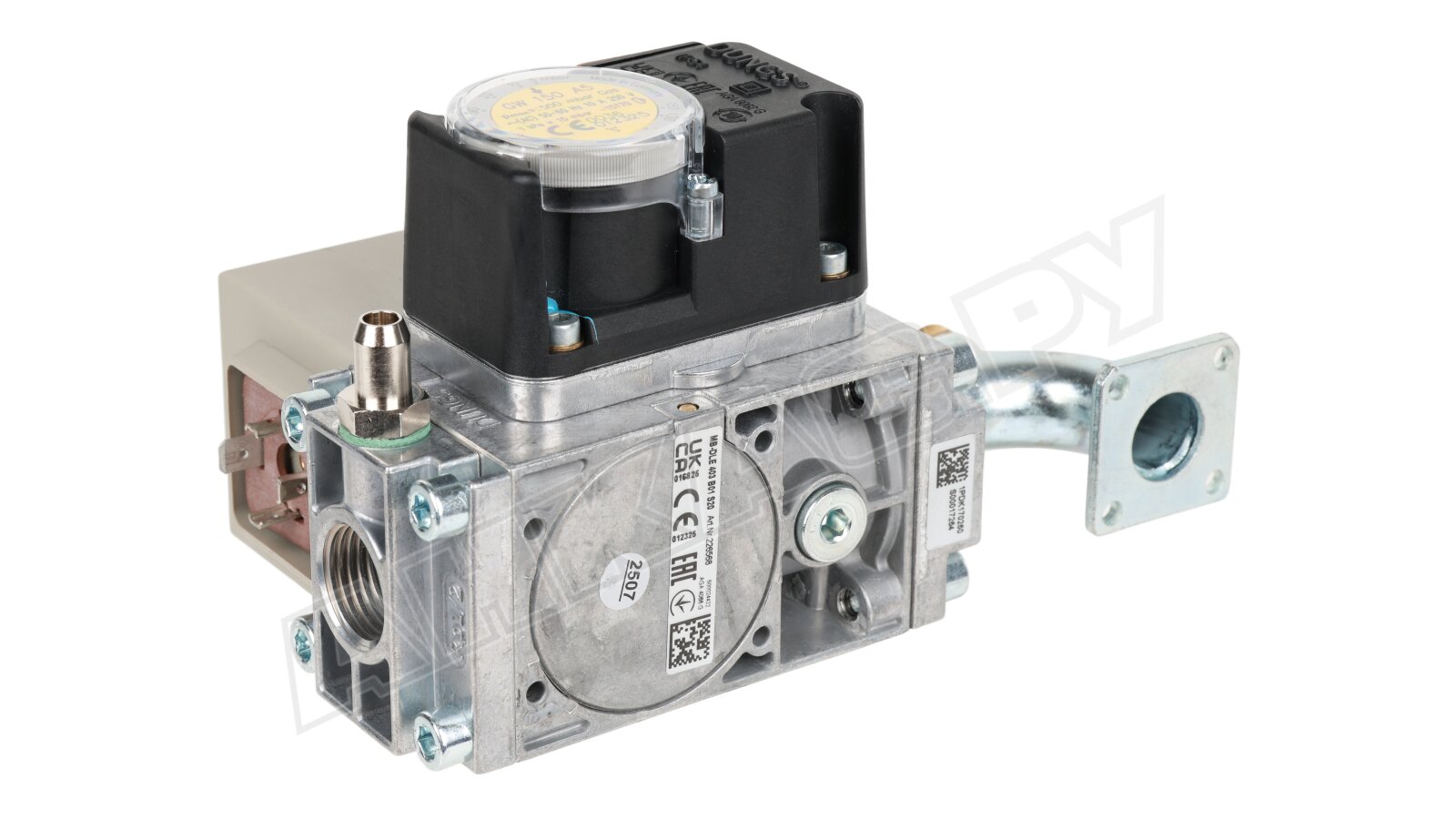

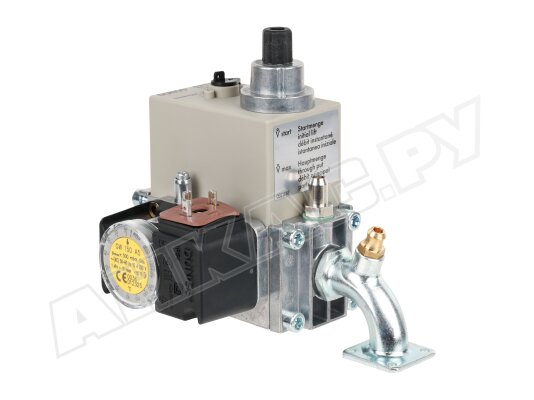

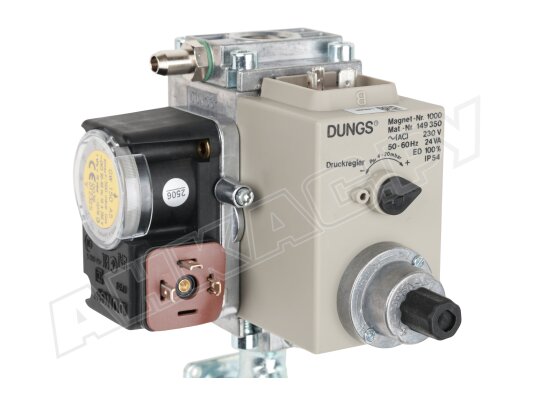

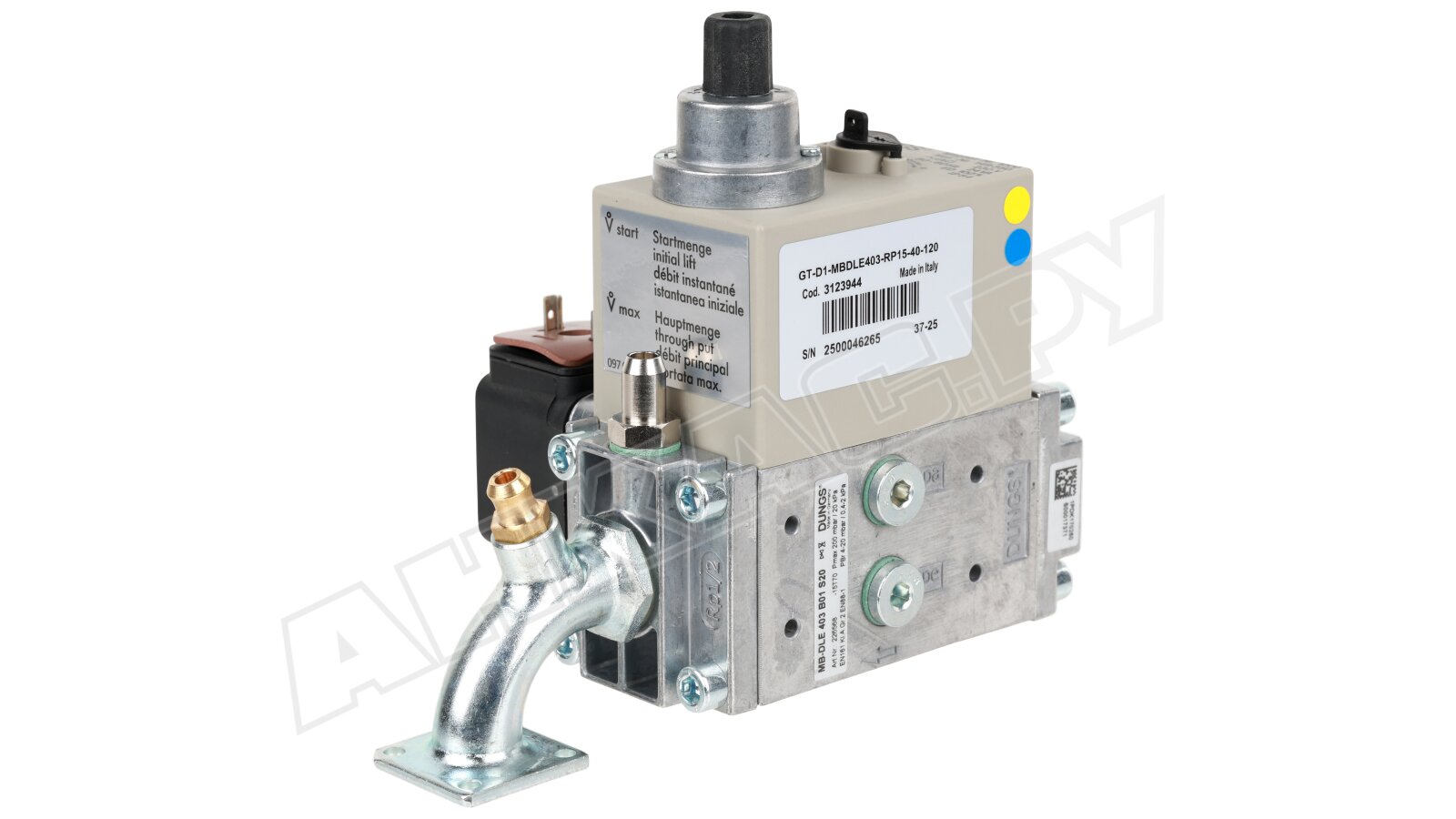

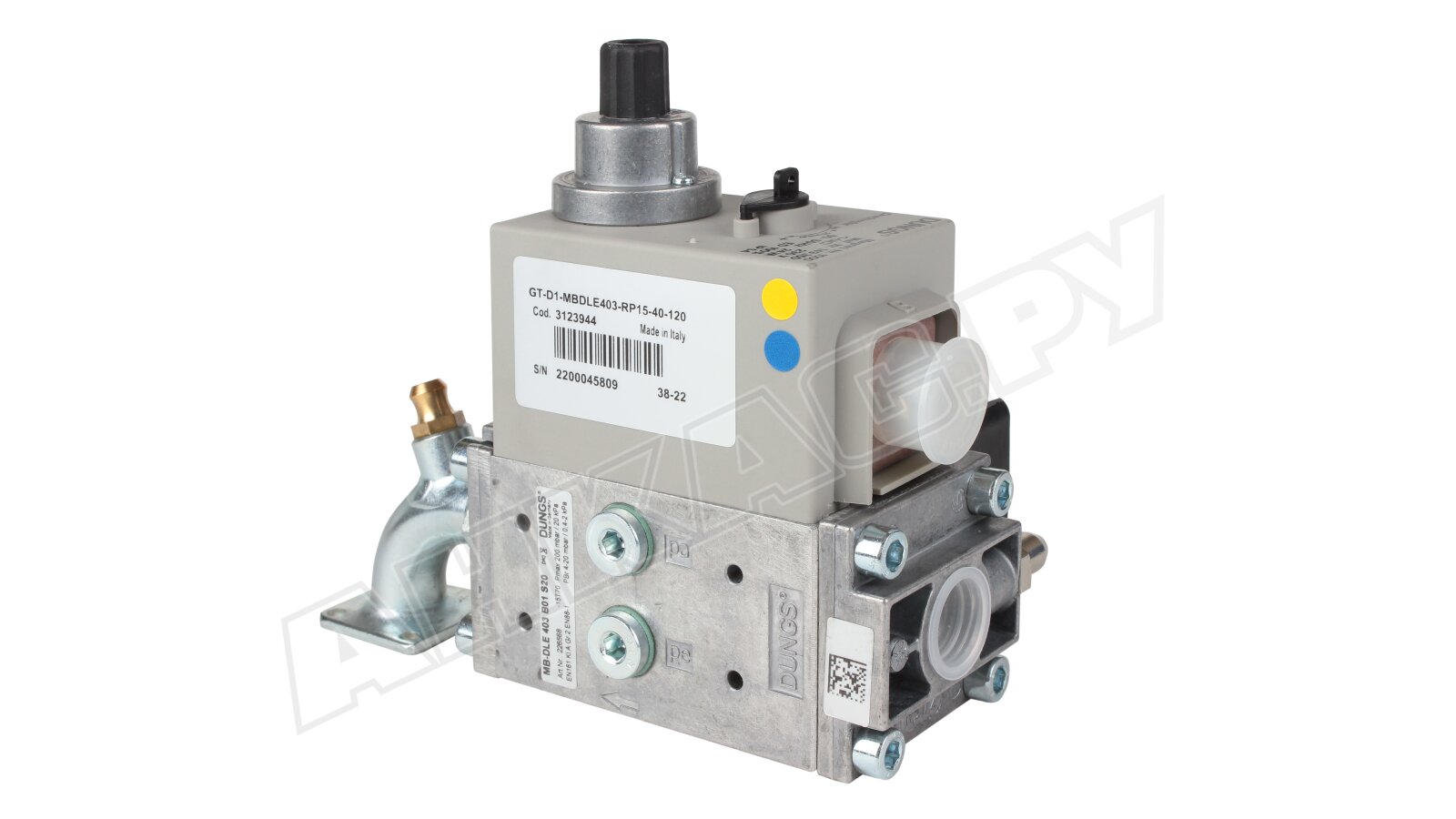

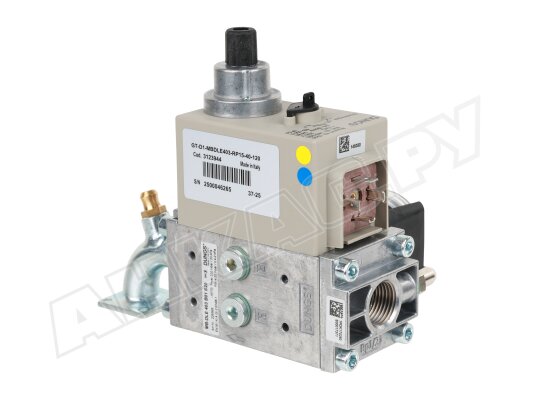

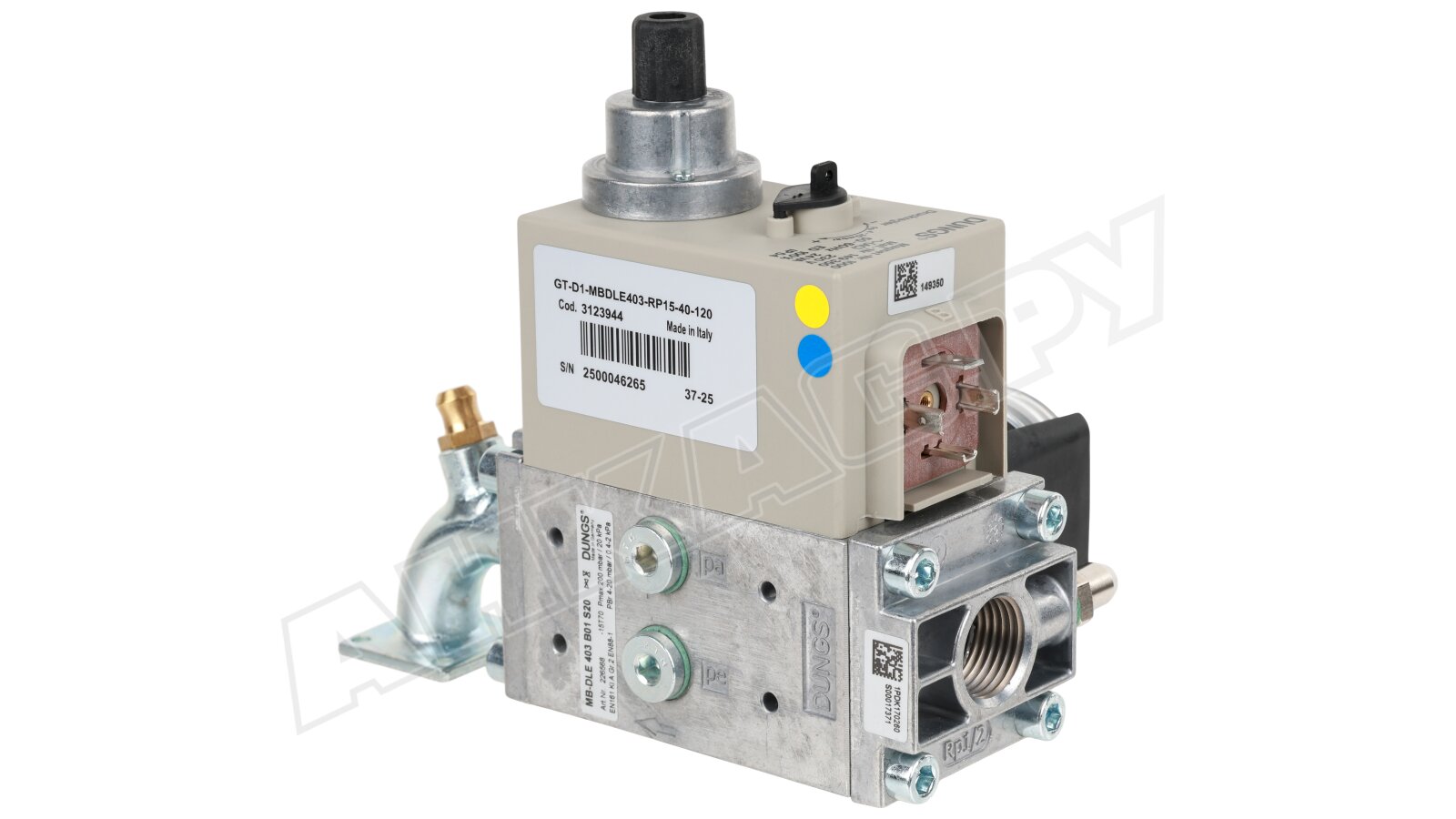

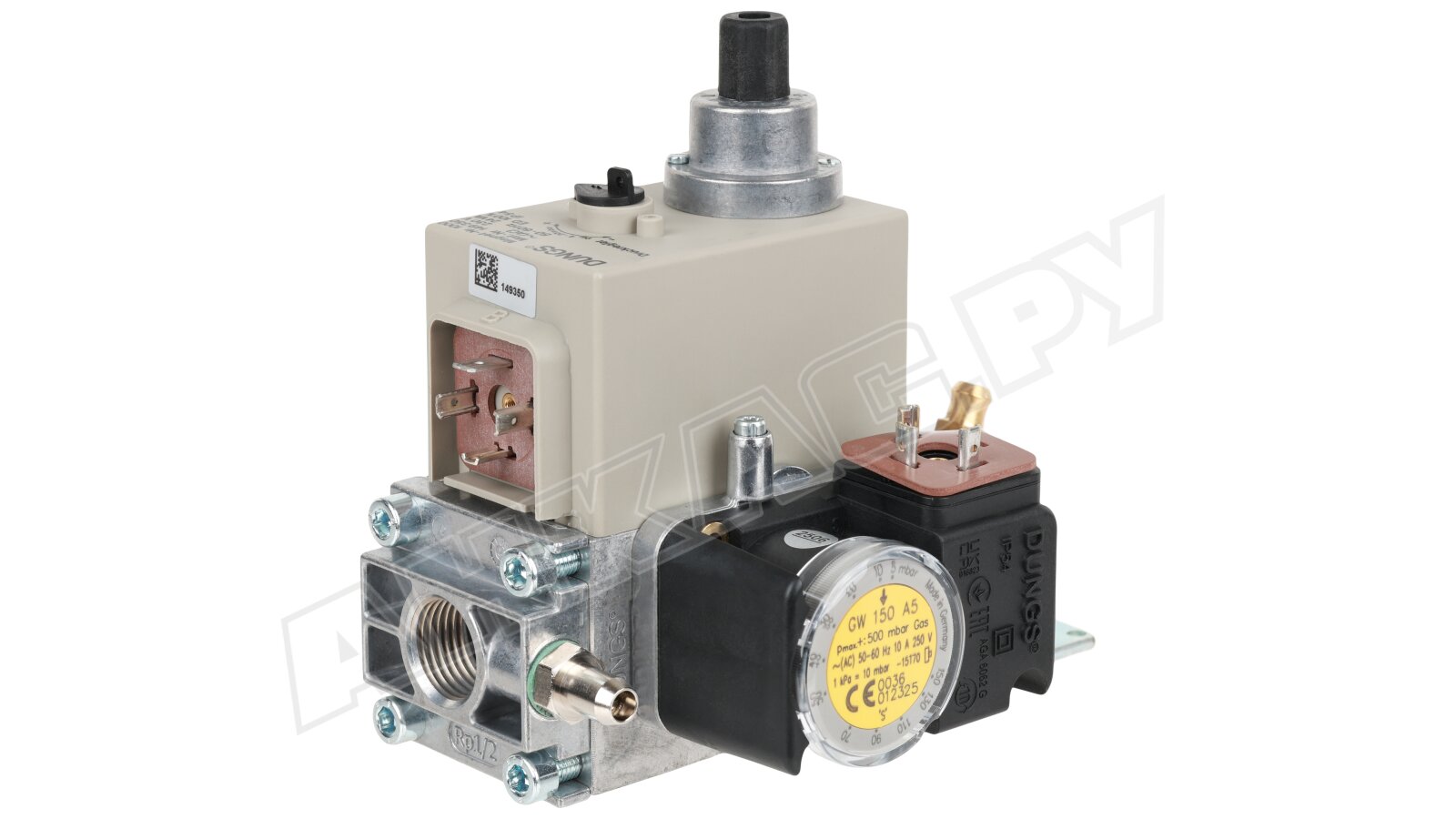

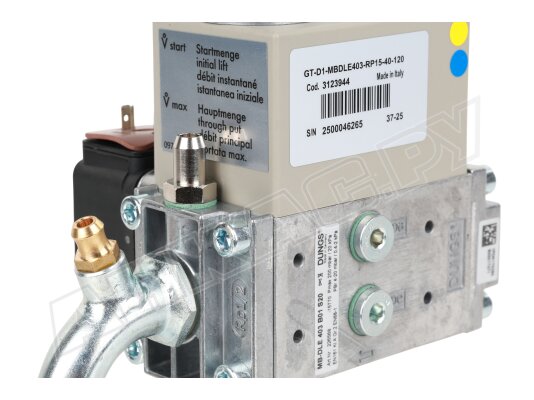

Газовая рампа Ecoflam GT-D1-MBDLE403-RP15-40-120

Газовая рампа Ecoflam GT-D1-MBDLE403-RP15-40-120, арт: 3123944 поддерживает стабильное давление газа перед горелкой, регулирует расход, герметично перекрывает газопровод для безопасной эксплуатации газовой установки. Встраивается в системы автоматического управления подачей газа на вентиляторную газовую или комбинированную горелку. За счет медленного открытия основного клапана обеспечивает плавный розжиг. Рассчитана на давление в газовой магистрали до 200 мбар.

Основные элементы газовой рампы

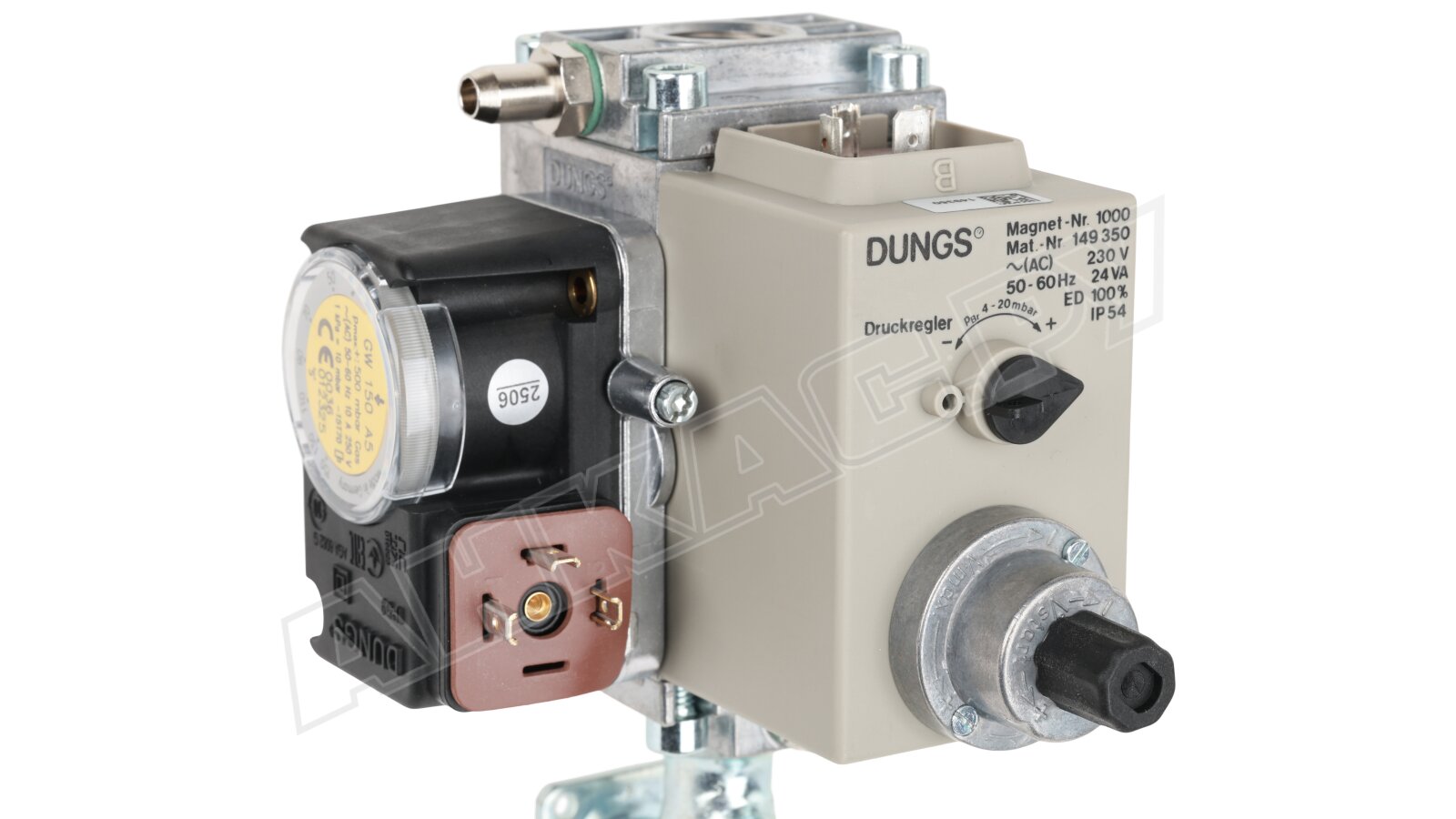

Многофункциональный блок объединяет несколько устройств с разным функционалом, включая:

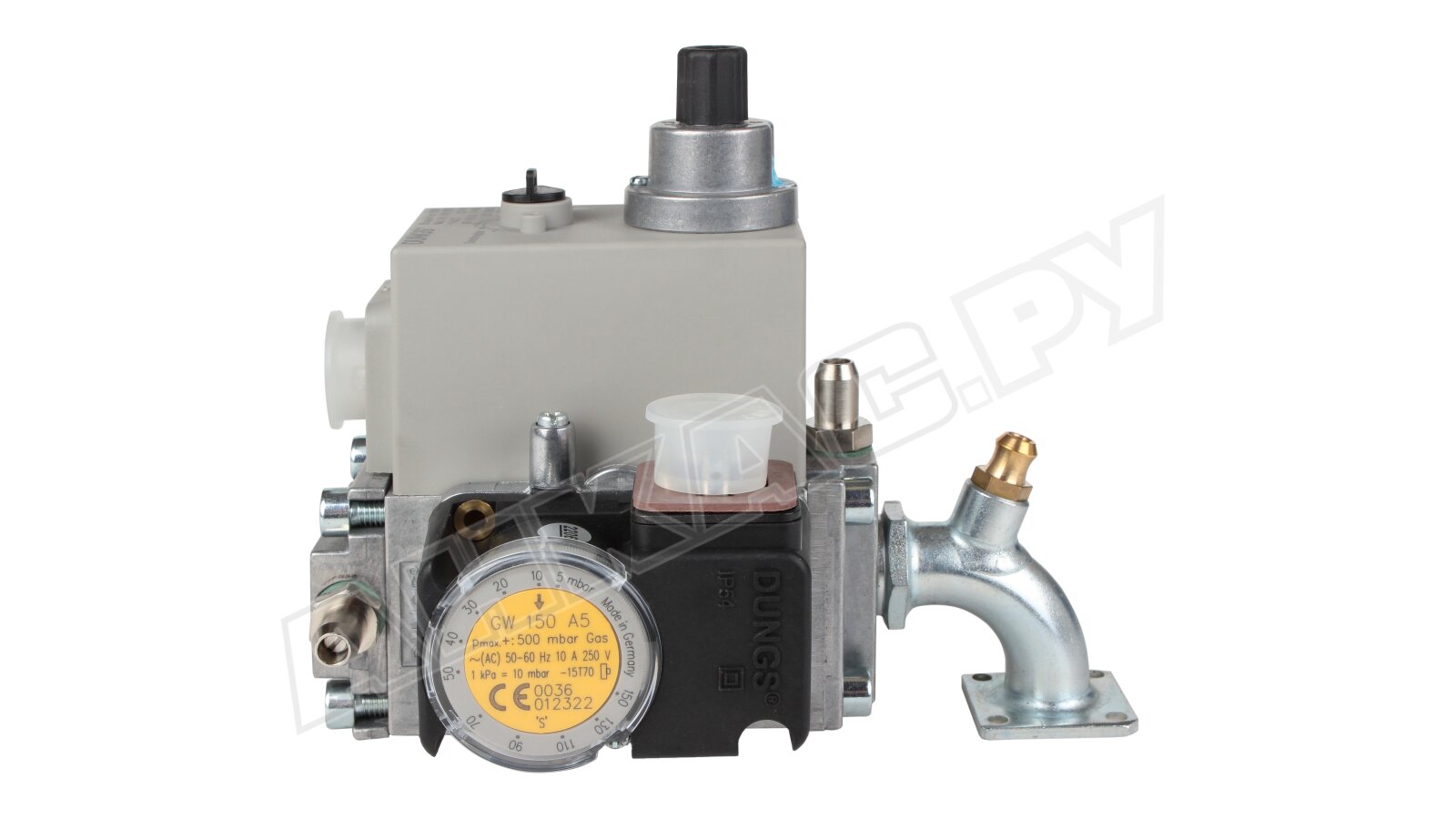

• реле контроля минимального давления газа на входе для устойчивого горения;
• два автоматических клапана (предохранительный и регулирующий);
• регулятор давления газа на горелку;
• входной мелкоячеистый фильтр для удаления посторонних примесей.

Газовая рампа собрана в компактном литом корпусе из алюминиевого сплава. Материалы рабочих частей и уплотнений: сталь, латунь, алюминий, силопрен, NBR-каучук.

Параметры и особенности:

• рабочая среда: газ семейства 1-3 и другая нейтральная среда;
• давление на входе в газовую рампу: 15-200 мбар;
• напряжение питания: 230 В, -15%, +10%;
• одноступенчатый режим эксплуатации;
• незаменяемая пружина регулятора давления, диапазон настройки: 4-20 мбар;
• электромагнитные клапаны класса А гр. 2 по евростандарту EN 161;
• э/м клапаны с быстрым закрытием;
• быстрое открытие первого клапана, медленное открытие второго клапана;
• съемный фильтр, не требующий демонтажа газовой рампы;
• пыле-, влагозащита электрических компонентов класса IP 54;
• возможность установки концевого переключателя на клапан V2 для индикации закрытого положения;
• штекерный тип электроподключения по стандарту DIN EN 175 301-803;

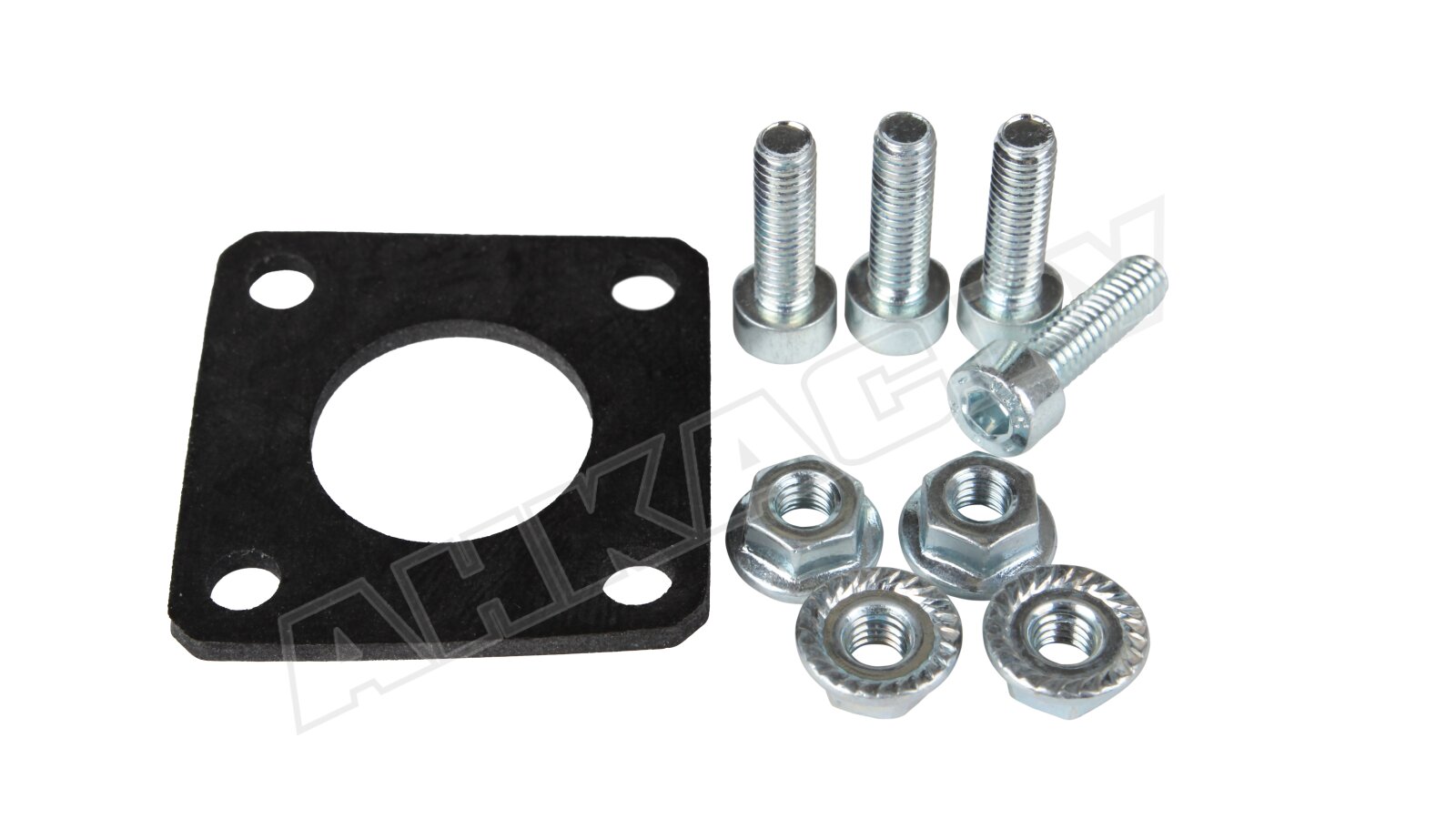

• крепление с помощью резьбовых фланцев Rp 1/2", Rp 3/8";
• рекомендуемое положение при монтаже: вертикальное (магнитом вверх);
• место для подключения манометра.

Температуры эксплуатации

Газовая рампа рассчитана на эксплуатацию при температурах окружающей среды -15...+70 С° при работе с природным газом и при температуре 0...+70 С° при использовании сжиженного газа.

Достоинства:

• многофункциональное устройство в компактном корпусе;
• точная настройка выходных параметров;
• очистка потока на входе для защиты арматуры от повреждений;
• герметичное и быстрое перекрытие газопровода;
• контроль достаточности давления газа для устойчивого горения;
• высокий уровень электрозащиты.

Опционально можно оснастить газовую рампу устройством контроля герметичности клапанов.
