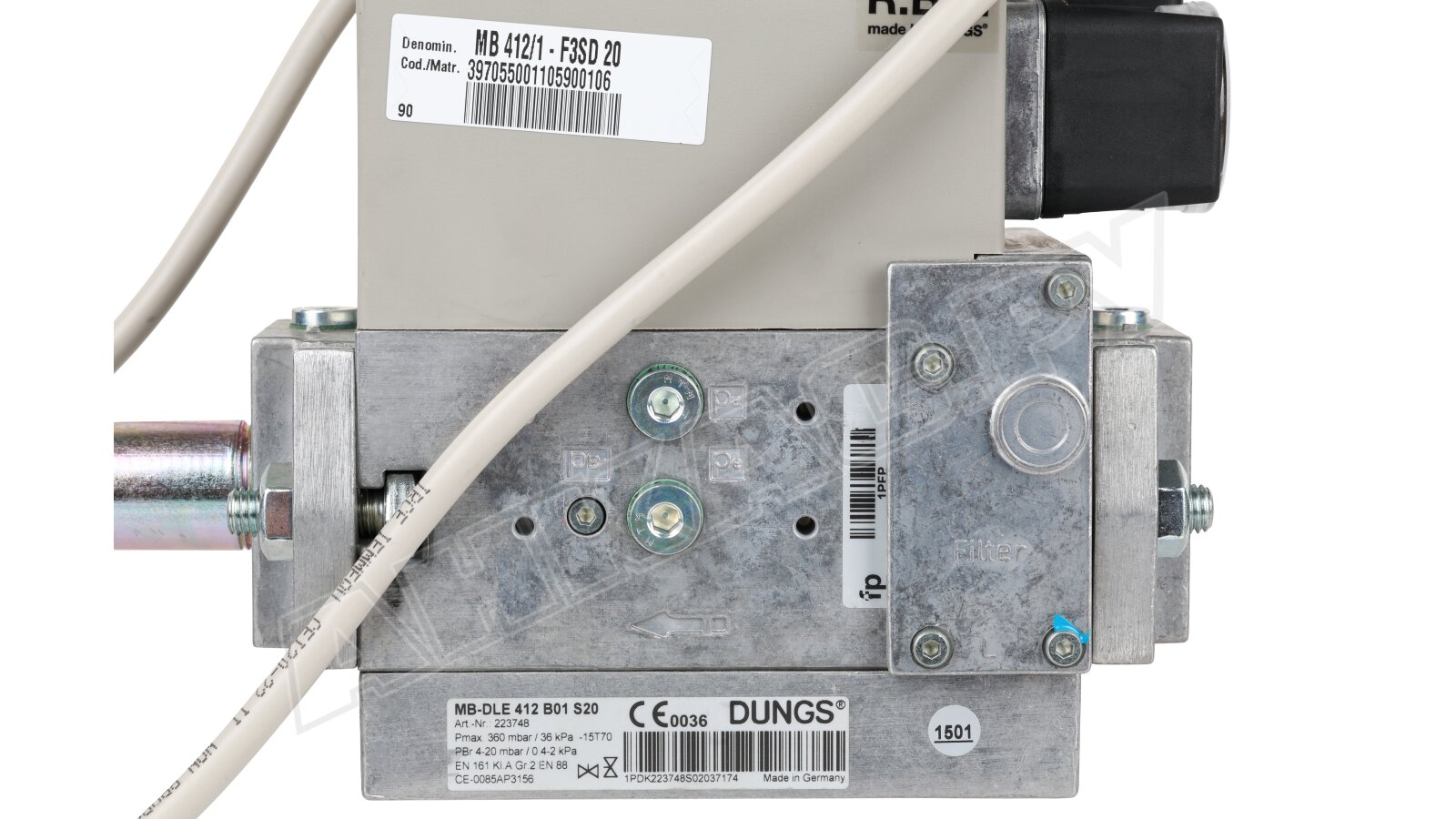

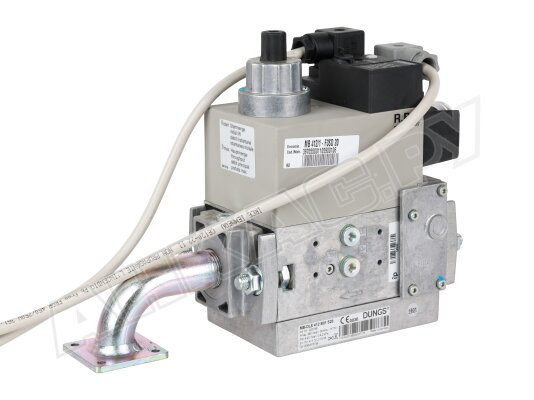

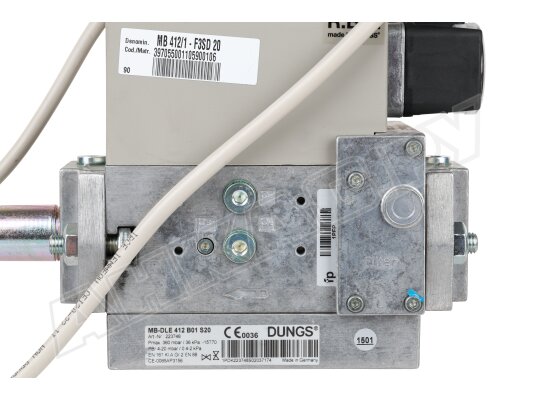

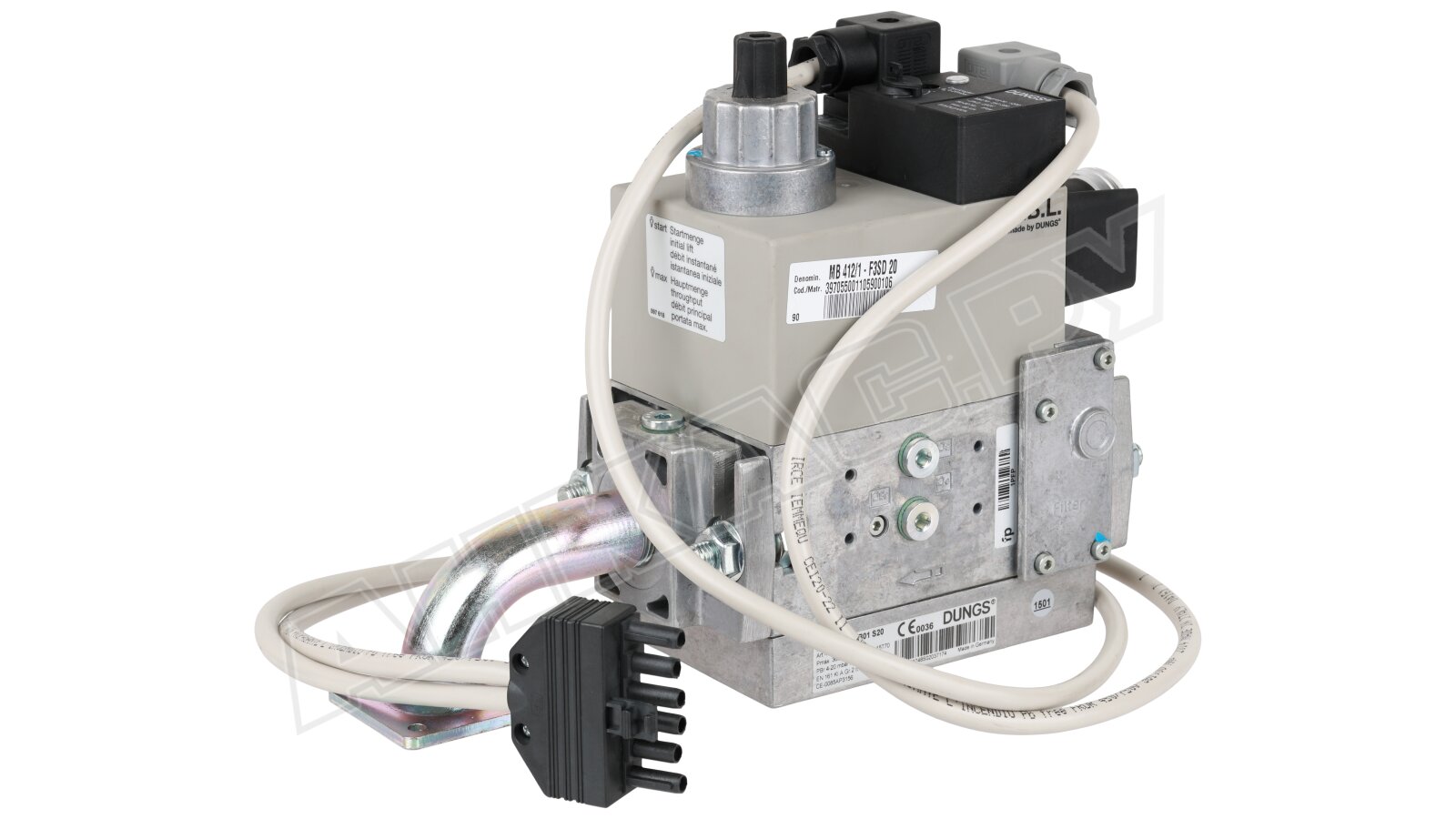

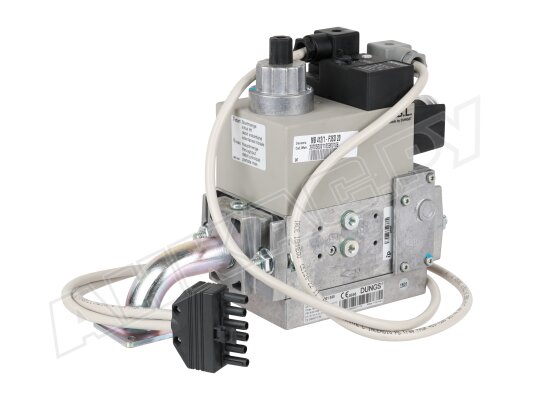

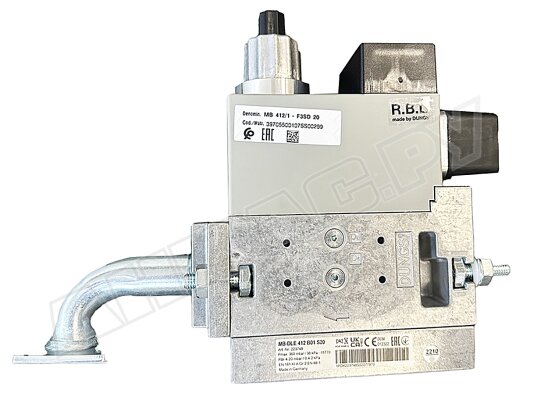

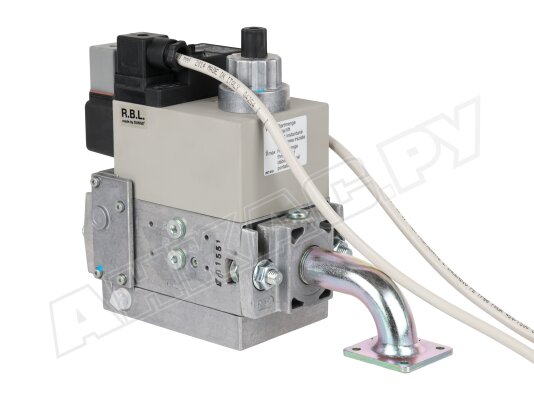

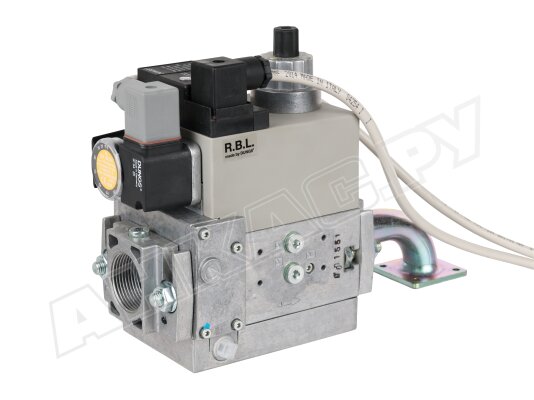

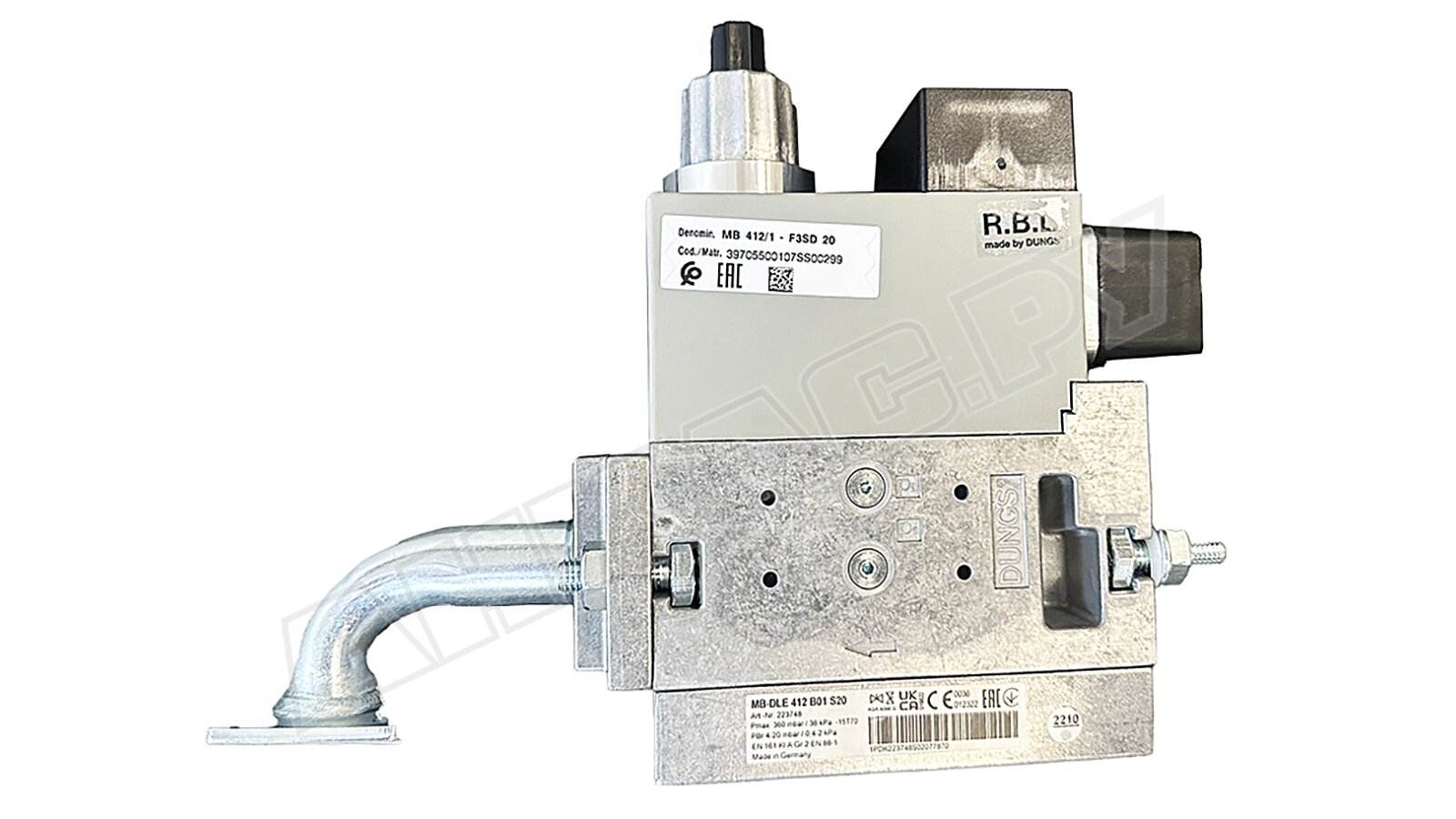

Газовая рампа Riello MB 412/1 - F3SD 20

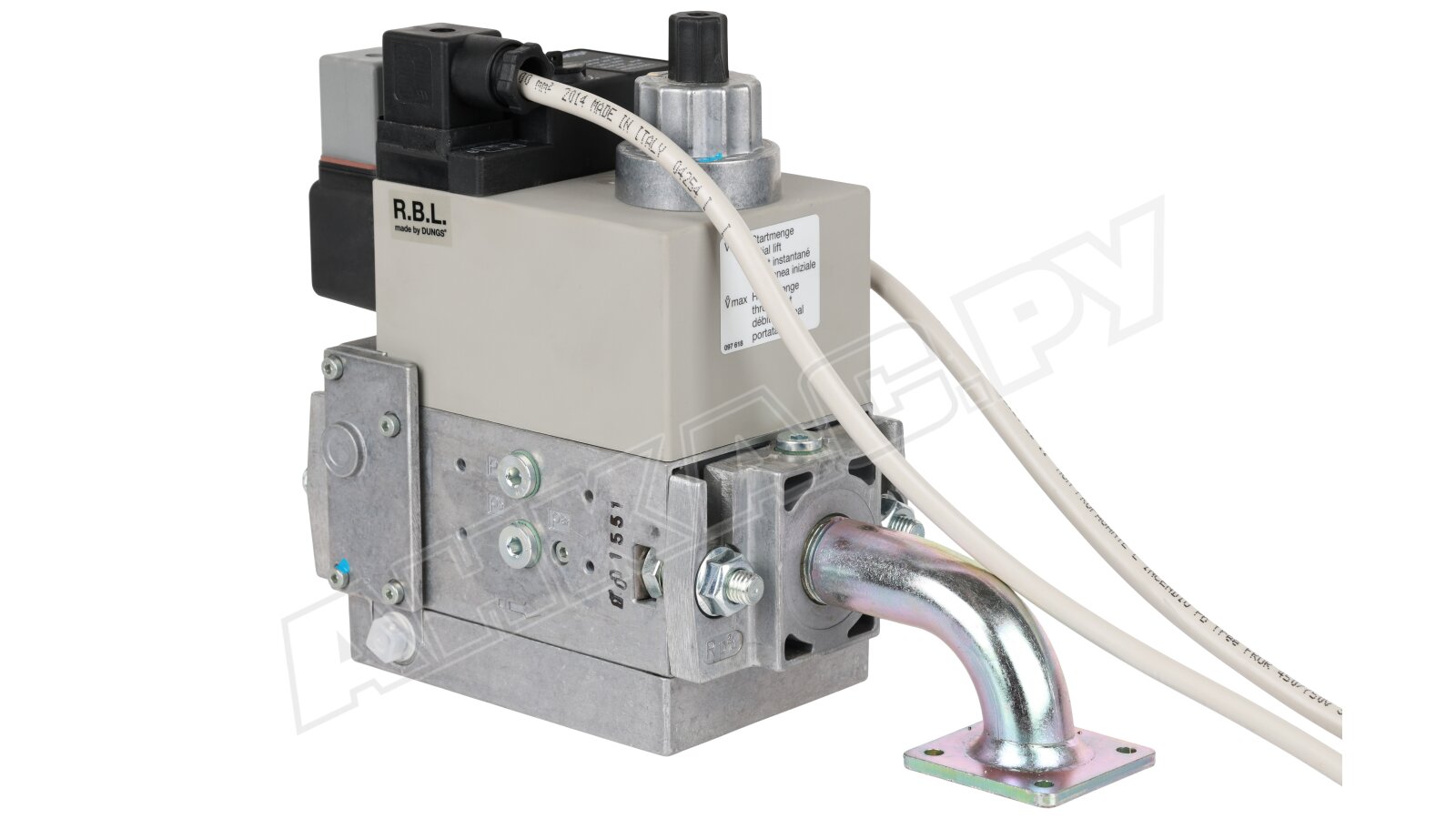

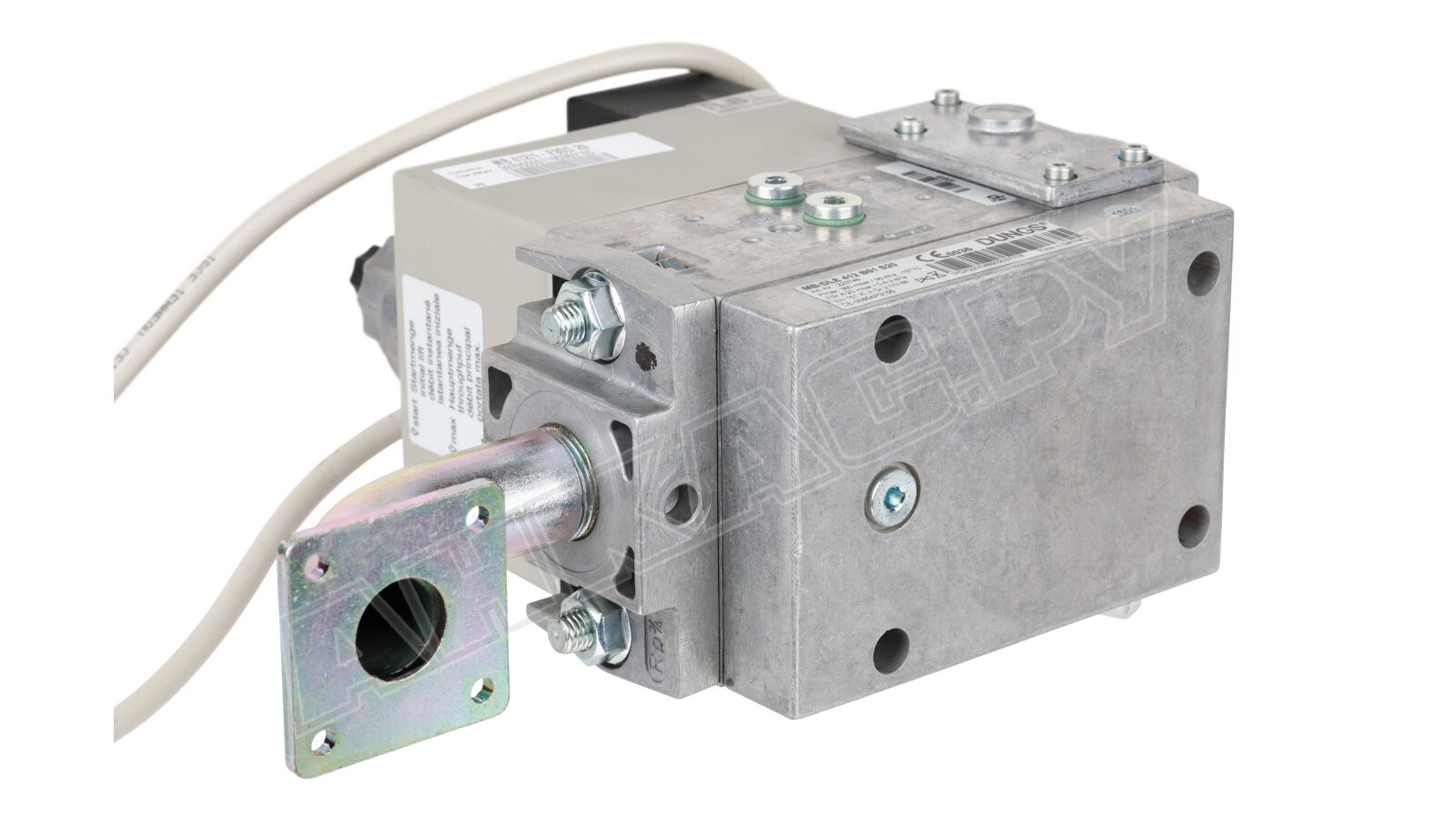

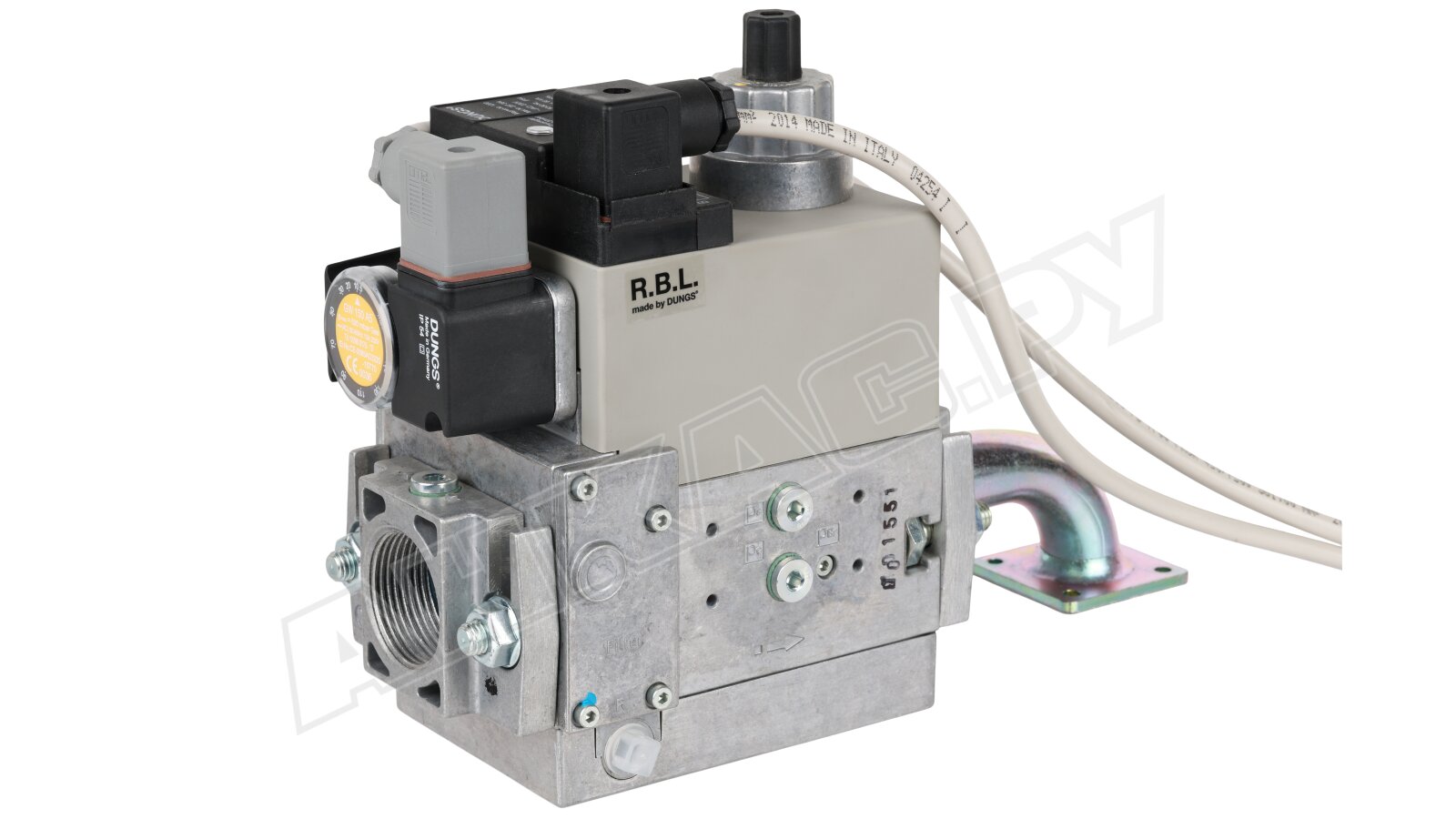

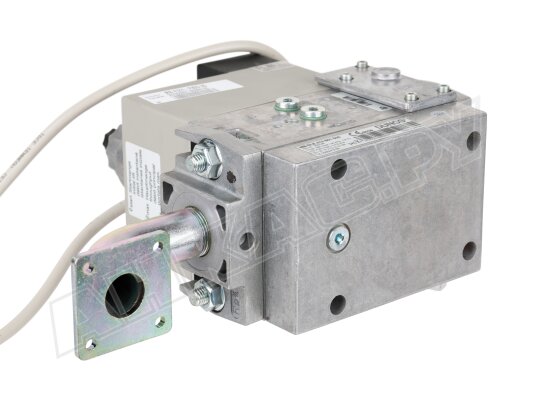

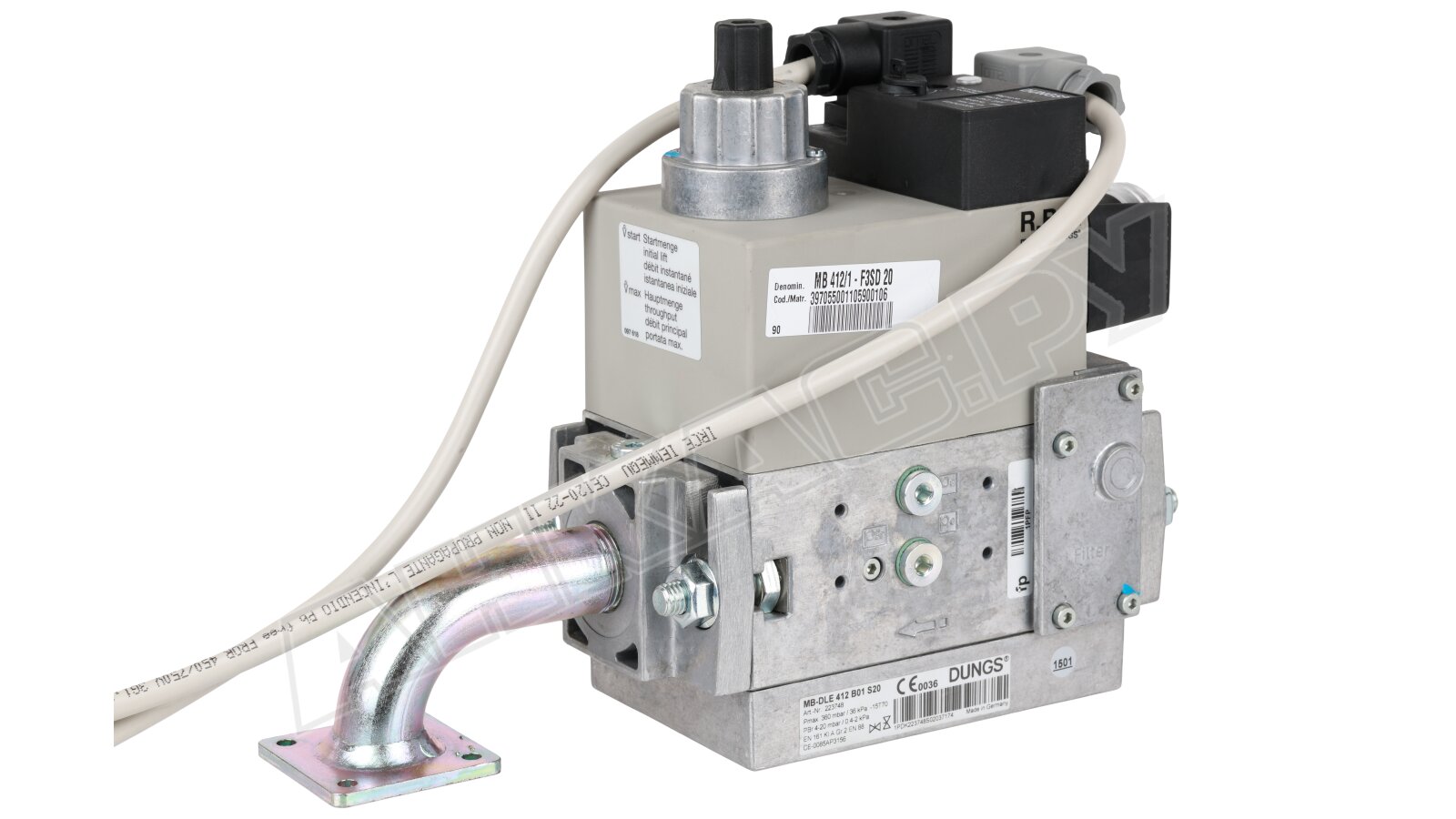

Газовая рампа Riello MB 412/1 - F3SD 20, арт: 3970550 – компактная арматура со встроенным фильтром, регулятором, автоматическими запорными клапанами и реле давления. Поддерживает стабильные параметры давления газа на выходе в широком диапазоне входных давлений. Мгновенно и герметично перекрывает поток при неполадках или возникновении необходимости. Рабочей средой является газ семейства 1-3 и другие нейтральные газы.

Устройство и особенности

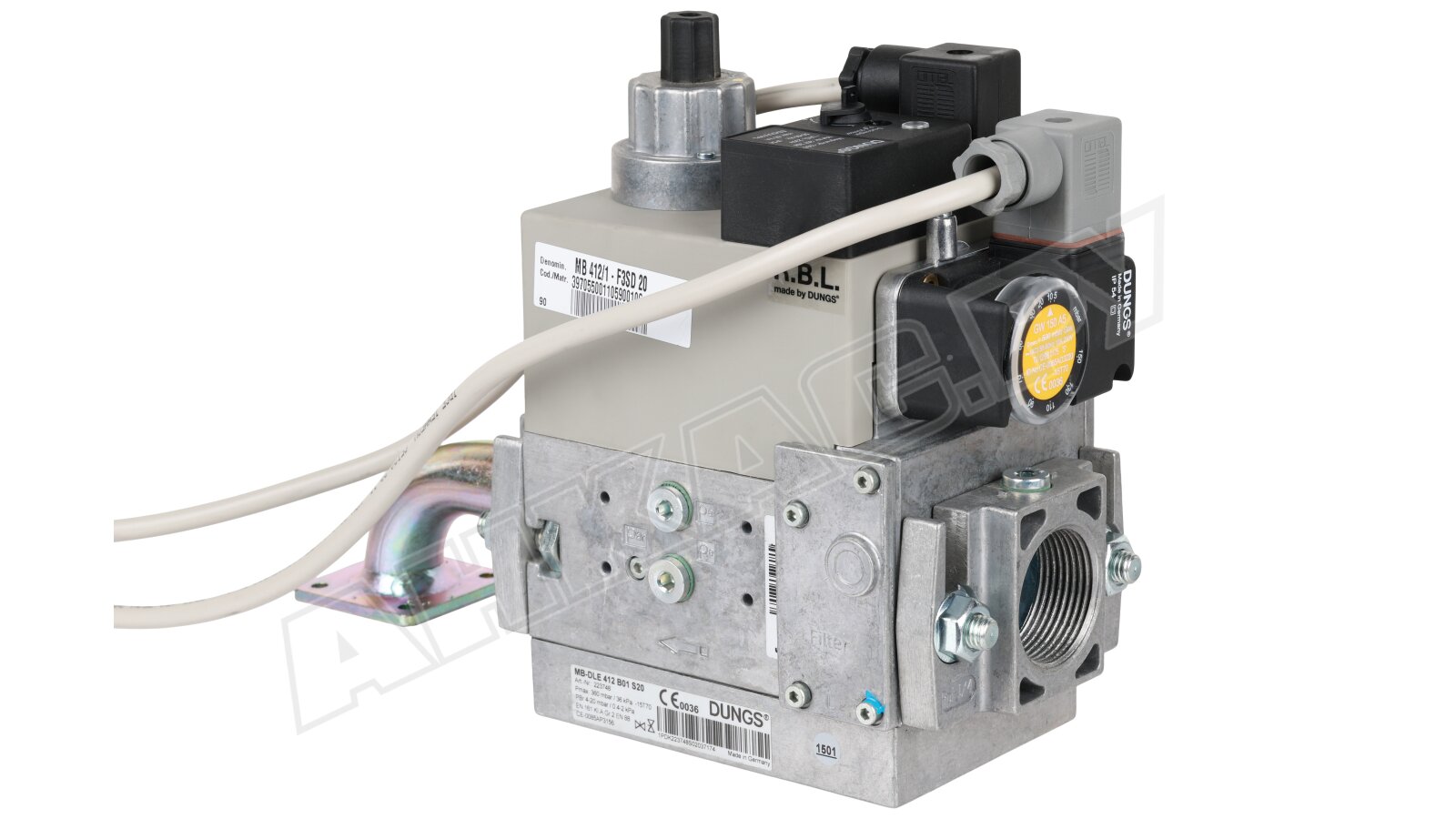

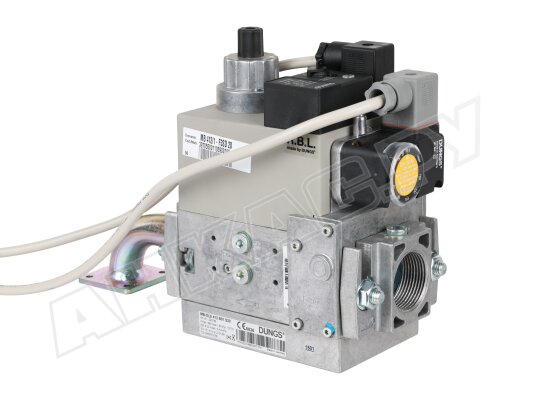

Компактная газовая рампа оснащена литым алюминиевым корпусом. На входе потока размещен датчик-реле, контролирующий минимальное давление газа и сетчатый фильтр тонкой очистки для удаления механических частиц. В состав мультиблока входят два быстродействующих электромагнитных клапана класса А по EN 161, регулятор давления. Настройка выходных параметров осуществляется при подключении горелки к котлу. Заданный уровень давления поддерживается автоматически. Опционально можно установить блок контроля герметичности газовых клапанов.

Основные параметры и отличия:

• одноступенчатый режим эксплуатации;
• для газовых горелок с давлением в магистрали 15-360 мбар;
• напряжение питания: 230 В ±10%;
• диапазон выходного давления: 4-20 мбар;
• уровень защиты электрических компонентов от пыли/влаги – IP 54;
• совместное управление э/м клапанами;
• клапан V2 с винтовым седлом;
• оба клапана с быстрым закрытием и открытием, < 1 сек.;
• без дросселя регулировки основного потока;
• допустимая температура окружающей среды: -15...+70°C (для сжиженного газа t выше 0°C);
• электроподключение с помощью штекерного разъема по DIN EN 175 301-803.

Применение и монтаж

Газовые рампы Riello MB используются для регулирования подачи газа на одноступенчатые газовые или комбинированные промышленные горелки различной мощности. Устанавливаются в горизонтальном, вертикальном, промежуточном положении магнитом вверх. Для интеграции в систему используются соединения Rp 1 1/4" и DN 20. Все действия по монтажу, настройке и обслуживанию компонентов топочного оборудования может выполнять только квалифицированный персонал.
