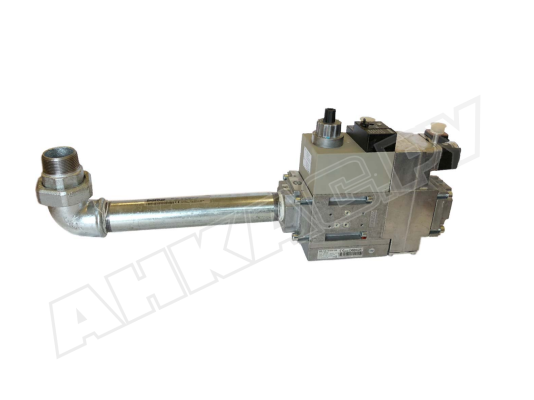

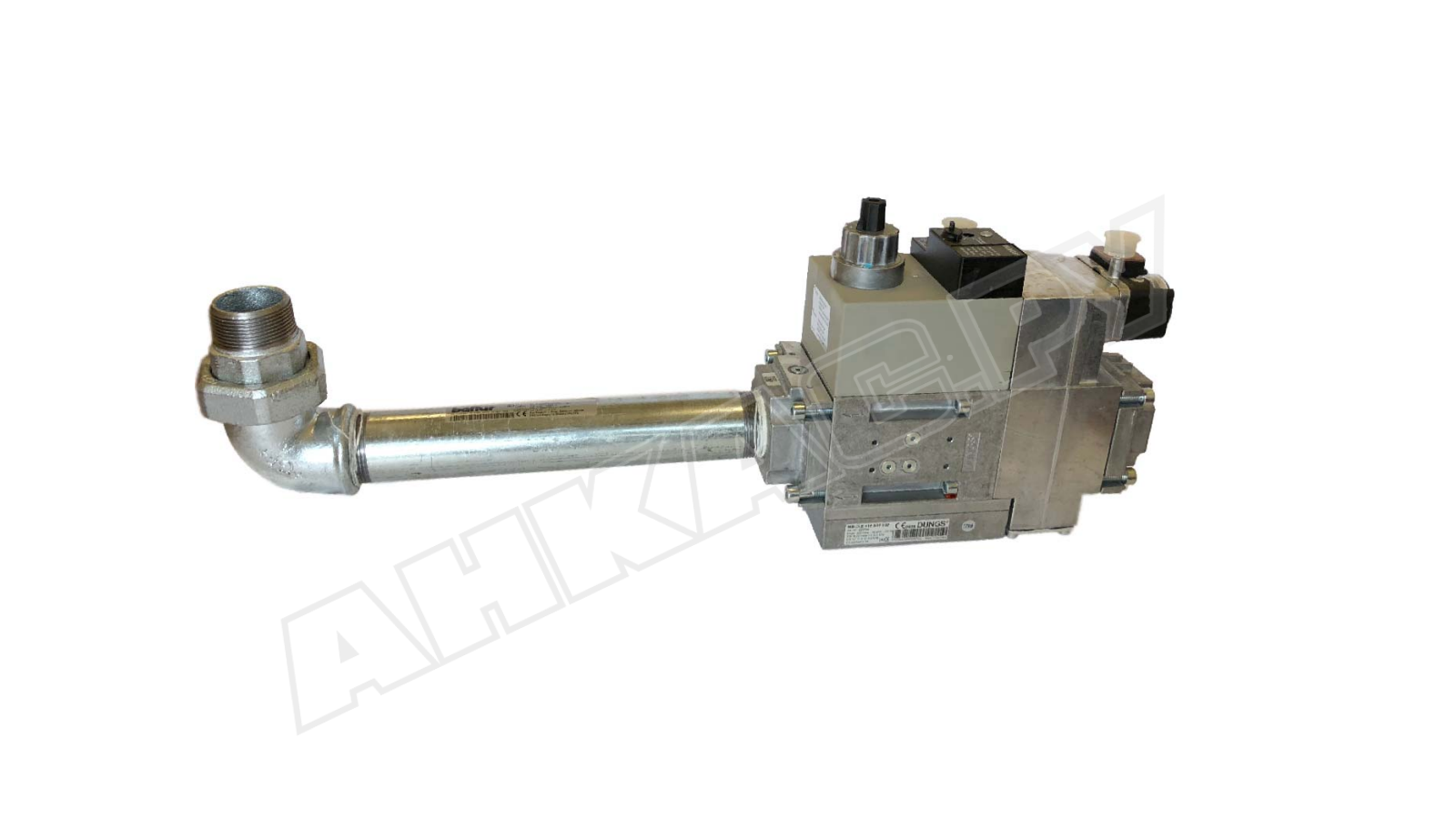

Газовая рампа Baltur MM420A 50C-R2

Газовая рампа Baltur MM420A 50C-R2, арт: 19990609 предназначена для установки на одноступенчатые газовые или комбинированные горелки. Стабилизирует давление газа, регулирует расход, герметично перекрывает поток. При возникновении сбоев отсекает подачу газа на горелку.

Подробнее о газовой рампе Baltur MM420А

• Газовая рампа устанавливается непосредственно на горелку. Состоит из компактного блока электромагнитных клапанов с фильтром тонкой очистки, реле минимального давления, стабилизатора давления, регулятора расхода газа, регулятора скорости подъема клапана, монтажного фланца, ниппеля, колена, штуцера.
• Последовательно смонтированные э/м клапаны (главный и предохранительный) относятся к классу А гр. 2. Перед поступлением на первый клапан газ проходит через фильтр, очищаясь от мелких загрязнений. При подаче питания на катушки оба газовых клапана открываются.
• Реле отслеживает давление газа на входе в газовую арматуру, отправляет сигнал на менеджер горения в случае падения давления за допустимые значения.
• Первый клапан присоединен к чувствительной мембране и пружине, стабилизирует входное давление. Второй клапан с регулируемым ходом предназначен для управления расходом газа. Регулятор скорости подъема клапана позволяет задавать стартовый объем газа для плавного открытия клапана при розжиге горелки.
• При падении рабочего напряжения в электросети или отключении питания газовые клапаны быстро закрываются под действием пружин.

Особенности и параметры:

• использование в газовых, газомазутных, газодизельных горелках;
• рабочее напряжение: 220 В, -15%, +10 %;
• для систем с одноступенчатым регулированием мощности;
• максимальное давление газа в магистрали подачи - 360 мбар;
• минимальное входное давление газа - 30 мбар;
• рабочая среда: метан, сжиженный газ;
• уровень пыле-, влагозащиты корпуса класса IP 54;
• параметры соединения: Rp 2";
• диапазон настройки выходного давления: 4-20 мбар.

Условия эксплуатации

Газовая рампа Baltur MM420A может эксплуатироваться при температурах -15...+70 С° при сжигании природного газа и 0...+70 С° при работе на сжиженном газе.

Интеграция газовой рампы в систему

Монтаж газовой арматуры на горелку осуществляется с помощью фланца. В зависимости от конструктивных особенностей котла газовая рампа может закрепляться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки. При монтаже в газопровод следует учитывать направление движения газа. На корпус нанесена стрелка, указывающая размещение горелки. Операции по монтажу и регулировке должен выполнять только специалист соответствующей квалификации.

Для подсоединения газовой рампы к газопроводу применяется антивибрационная вставка, которая не допускает передачу вибраций на магистраль, компенсирует несоосность газовой арматуры и газопровода, нивелирует возникающие механические напряжения.

Техобслуживание

Обслуживание фильтра газовой рампы необходимо проводить ежегодно. Внеплановая очистка фильтра требуется, если перепад давления на фильтре составляет более 10 мбар или вдвое увеличился в сравнении с последней проверкой.

Опции

Купить газовую рампу Baltur MM407 можно с дополнительными устройствами: блоком контроля герметичности, аксиальным компенсатором BTGA и газовым краном BTVS.
