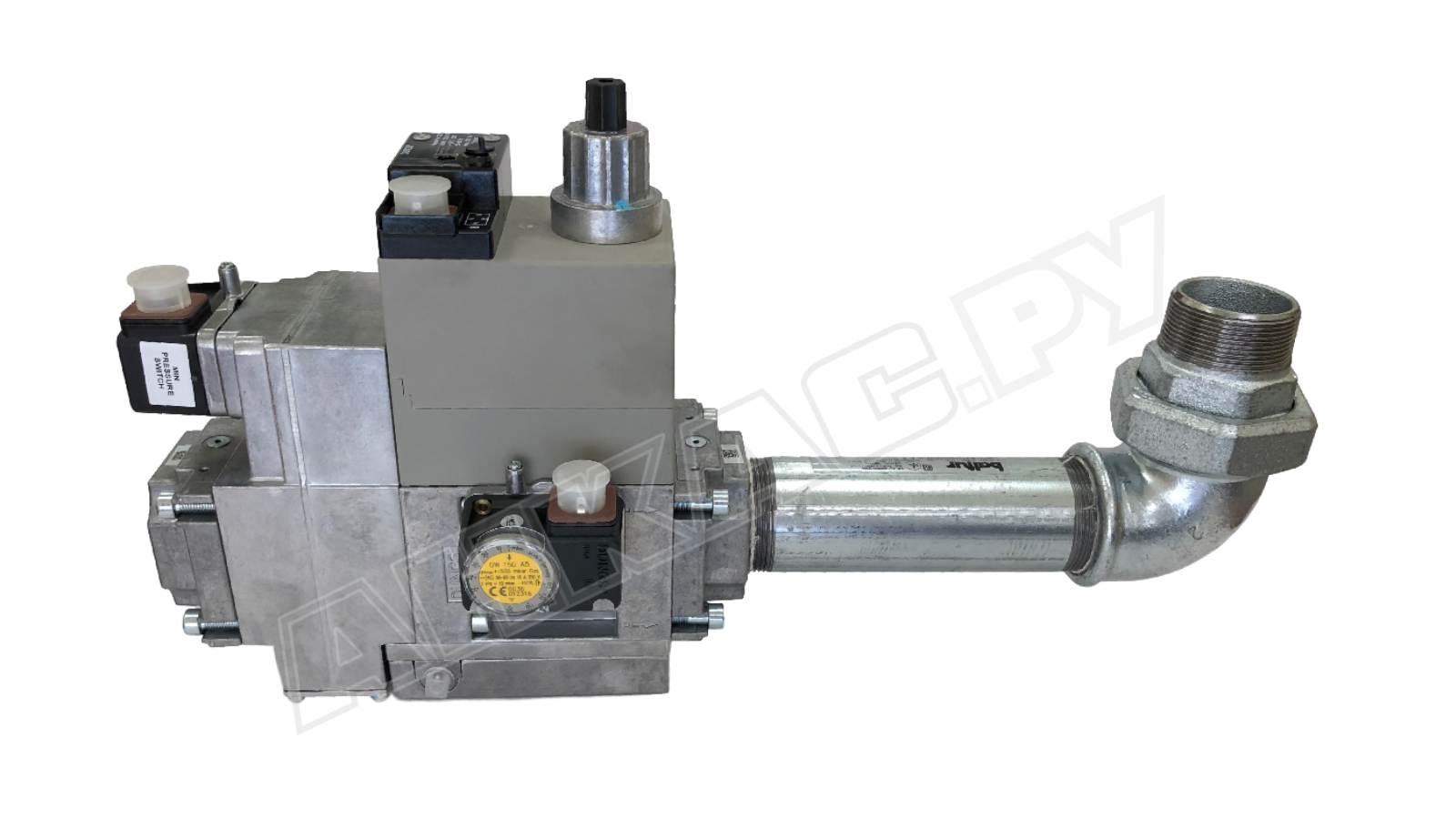

Газовая рампа Baltur MM415 A50C R6/4

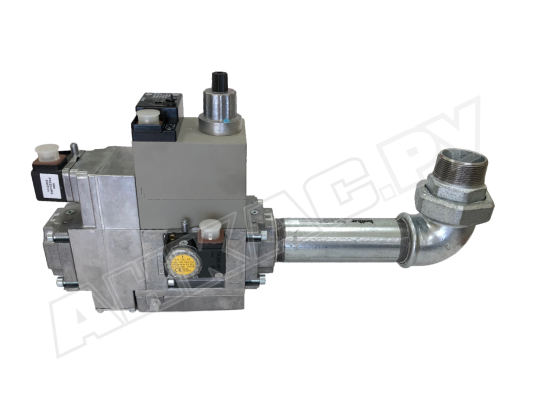

Газовая рампа Baltur MM415 A50C R6/4, арт: 19990628 служит для управления подачей газа, поддержания стабильных параметров и безопасной эксплуатации системы сжигания. Используется в одноступенчатых газовых, газодизельных и газомазутных горелках.

Особенности

• Компактная газовая арматура рассчитана на максимальное давление газа 360 мбар. Подходит для работы с природным и сжиженным газом. Электрические компоненты защищены от пыли /влаги по стандарту IP 54. Рабочее напряжение: 220В-15%, +10 %.
• Газовая рампа состоит из блока клапанов с фильтром, регулятора расхода, стабилизатора давления, реле минимального давления, монтажного фланца, колена. Предусмотрен регулятор скорости подъема клапана.
• Регулируемое реле установлено на входе в газовую рампу, контролирует достаточность давления газа. Подает сигнал топочному автомату при недопустимом снижении давления. Реле настраивается в диапазоне 24-250 мбар.
• Электромагнитные клапаны соответствуют классу А гр. 2. Имеют общее электрическое соединение. Установлены последовательно по ходу движения газа. Фильтр тонкой очистки, размещенный на входе, удаляет посторонние примеси. Одновременное открытие клапанов осуществляется при подаче питания при розжиге горелки.
• Первый клапан присоединен к мембране и пружине, стабилизирует давление. Второй клапан с регулируемым ходом позволяет корректировать расход газа. Скорость открытия клапана регулируется гидравлическим замедлителем. При потере напряжения клапаны быстро закрываются.
• Регулятор давления поддерживает выходные параметры с учетом заданного значения в диапазоне 4-20 мбар.

Условия эксплуатации

Газовая рампа рассчитана на эксплуатацию в условиях температур окружающей среды от -15 до +70 С° при работе с природным газом и 0...+70 С° при использовании сжиженного газа. Жидкие углеводороды разрушают уплотнительный материал в условиях низких температур окружающей среды.

Требования к монтажу

Газовая рампа крепится на горелку с помощью резьбового соединения Rp 1 1/2". Может размещаться снизу/ сверху, повернута вправо/ влево/ вдоль оси горелки. При установке необходимо учитывать направление движения газа. На корпус нанесен указатель расположения горелки.

Для снятия механических напряжений, исключения передачи вибраций на газопровод используется антивибрационная вставка (приобретается отдельно). Перед ней монтируется газовый шаровой кран.

Техобслуживание

Ежегодно необходимо очищать фильтр газовой рампы от загрязнений. В случае значительного перепада давления на фильтре или увеличения перепада в сравнении с предыдущей проверкой в 2 раза требуется внеплановое ТО.
