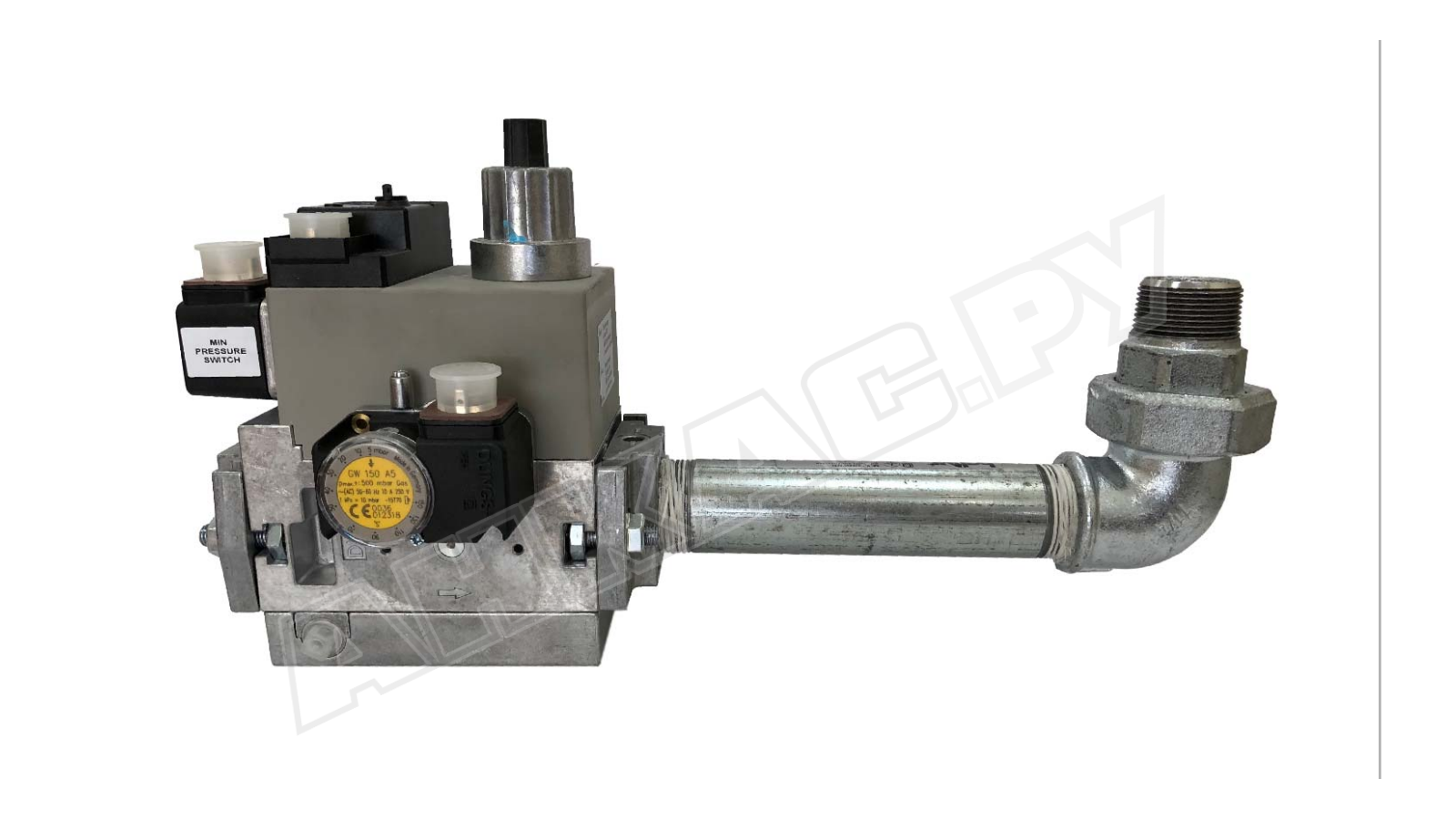

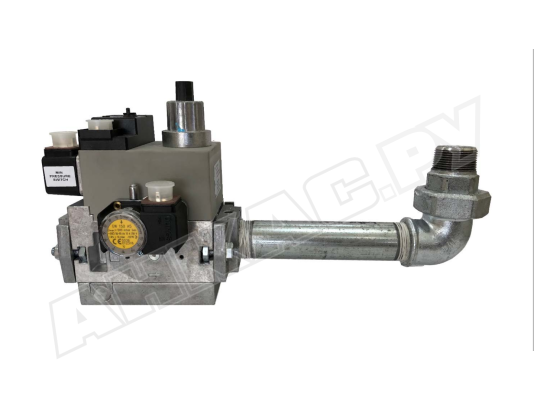

Газовая рампа Baltur MM412 C20S R5/4

Газовая рампа Baltur MM412 C20S R5/4, арт: 19990581 входит в состав газовых, комбинированных горелок с одноступенчатым регулированием мощности. Выполняет функции стабилизации давления, регулирования расхода газа, безопасного отсечения потока, контроля на утечки. Герметично перекрывает газопровод. Обеспечивает безопасное функционирование системы сжигания.

Подробнее о газовой рампе

• Газовая рампа представляет собой надежную газовую арматуру, состоящую из блока клапанов (двух электромагнитных клапанов, главного и предохранительного) со встроенным фильтром, реле давления мини, стабилизатора давления, регулятора расхода, регулятора скорости открытия клапана, реле контроля утечек, колена, монтажного фланца. Для замеров давления предусмотрен штуцер.
• Клапаны безопасности установлены последовательно по направлению движения потока. Перед поступлением на первый клапан газ очищается от загрязнений, проходя через фильтр тонкой очистки. Открытие клапанов происходит при поступлении напряжения на катушки.
• Первый клапан отвечает за стабилизацию давления газа в соответствии с настройками. Соединен с мембраной и пружиной. Второй клапан имеет регулируемый ход, управляет объемом подачи газа на горелку. Скорость подъема клапана может настраиваться. Управляет э/м клапанами топочный автомат. При отсутствии напряжения клапаны быстро закрываются.
• На входе в рампу установлено реле, которое отслеживает достаточность давления газа. При падении давления за допустимую границу реле срабатывает.
• Встроенное реле контроля герметичности контролирует отсутствие утечек в закрытом положении клапанов.

Особенности и параметры:

• напряжение питания: 220В-15%...230В+10 %;
• рабочая среда: метан, сжиженный газ;
• давление газа в подающей магистрали: не менее 30 мбар, не более 360 мбар;
• одноступенчатый режим регулирования;
• регулировка реле миним. давления в диапазоне 24-250 мбар;
• электромагнитные клапаны класса А гр. 2;
• раздельное электроподключение клапанов;
• настройка давления подачи: 4-20 мбар;
• уровень электрозащиты корпуса от пыли/ брызг - IP 54;
• параметры соединения: Rp 1 ¼".

Окружающая среда

Газовая рампа подходит для условий эксплуатации: от -15 до +70 С° (при работе с природным газом).

Для установок сжиженного газа минимальная температура окружающей среды ограничивается 0°С. При использовании жидких углеводородов низкие температуры способны разрушить материал уплотнений.

Установка в систему

Газовая рампа подсоединяется непосредственно к горелке. Положение может варьироваться исходя из конструктивных особенностей горелки: снизу/ сверху, с поворотом вправо/ влево. При монтаже необходимо совместить стрелку на корпусе с направлением движения потока.

Для установки в газопровод используется аксиальный компенсатор BTGA, который не допускает передачу вибраций, убирает механические напряжения, компенсирует несоосность газопровода и арматуры. Перед антивибрационным приспособлением монтируется газовый кран BTVS (опционально).

Основные достоинства:

• компактные габариты;
• высокая надежность каждой детали и сборки;
• объединение нескольких устройств;
• широкий набор функций;
• стабильные параметры давления;
• контроль герметичности э/м клапанов;
• высокий уровень электрозащиты;
• регулируемое реле минимального давления.

Очистка фильтра

Ежегодно необходимо очищать фильтр и заменять фильтрующий элемент на новый. Внеплановое обслуживание требуется при значительном перепаде давления на фильтре (подробнее - в инструкции по эксплуатации).
