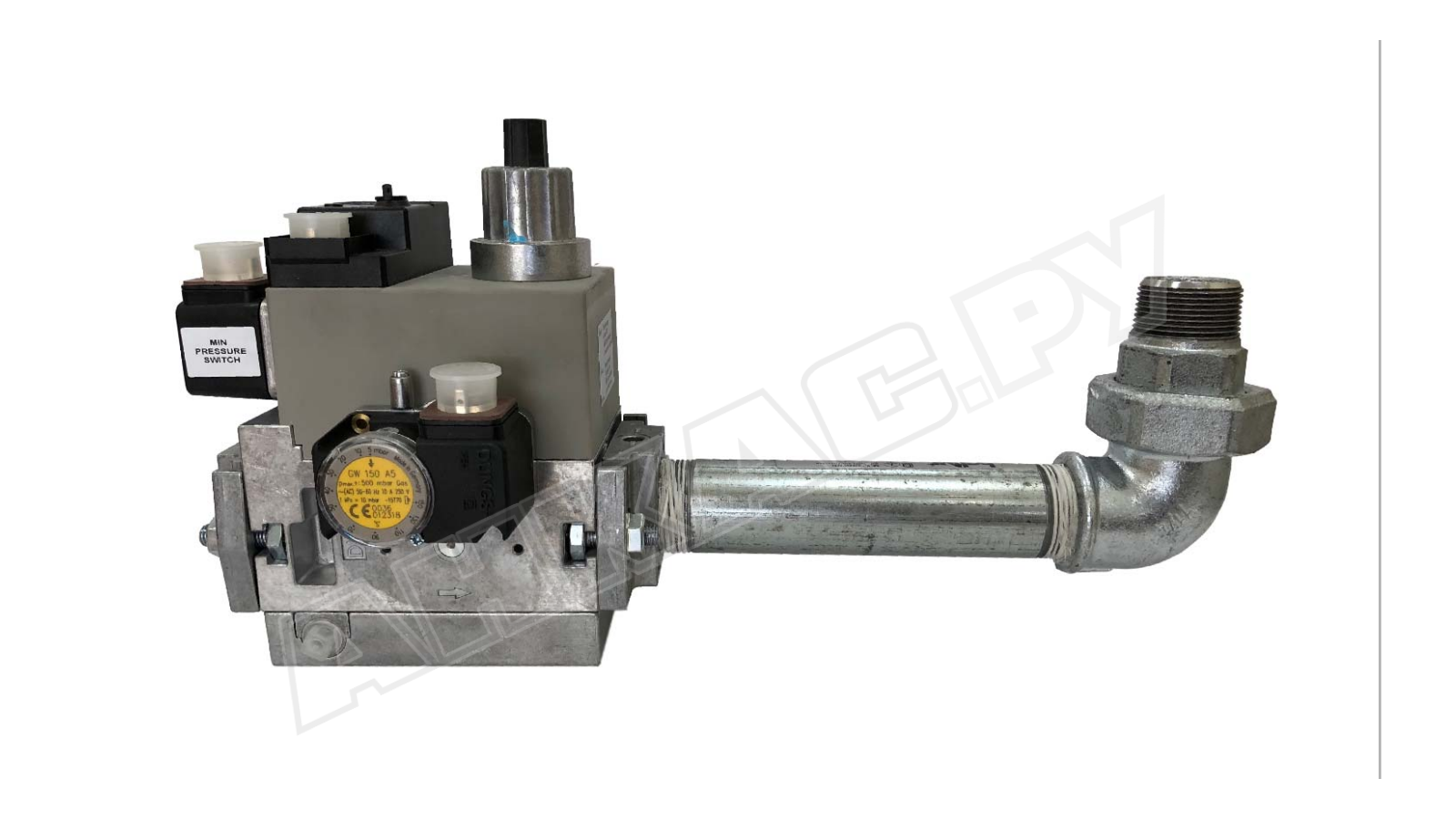

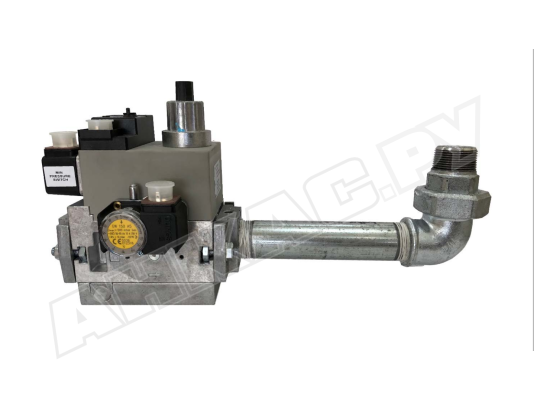

Газовая рампа Baltur MM410 C20S R5/4

Газовая рампа Baltur MM410 C20S R5/4, арт: 19990580 обеспечивает стабильное давление газа, подаваемого на горелку, регулирует расход, безопасно и герметично перекрывает поток. Предназначена для оснащения одноступенчатых газовых и комбинированных горелок, использующих в качестве топлива природный и сжиженный газ.

Подробнее о газовой рампе

• Газовая рампа состоит из газового фильтра тонкой очистки, реле минимального давления, стабилизатора давления, двух автоматических клапанов (основного и предохранительного), регулятора расхода на втором клапане, реле контроля герметичности. Присоединяется к горелке с помощью резьбы.
• Электромагнитные газовые клапаны смонтированы последовательно по направлению движения газа. Поток проходит через фильтр на входе в арматуру. При подаче рабочего напряжения при розжиге горелки клапаны открываются.
• Первый клапан соединен с мембраной и пружиной, стабилизирует давление газа с учетом настройки. Второй клапан с регулируемым ходом предназначен для управления расходом газа. Скорость открытия клапана регулируется с помощью гидравлического замедлителя. Клапаны закрываются при обесточивании.
• Реле минимального давления установлено на входе, контролирует достаточность входного давления, передает на автоматику сигнал о недопустимом падении давления для защитной блокировки горелки.
• Реле контроля герметичности контролирует плотность прилегания клапанов, отсутствие утечек.

Особенности и параметры:

• рабочая среда: метан, сжиженный газ;
• минимальное входное давление газа: 30 мбар;
• максимальное давление газа на входе - 360 мбар;
• для горелок с одноступенчатым регулированием мощности;
• настройка реле минимального давления в диапазоне 24-250 мбар;
• электромагнитные клапаны класса А гр. 2;
• раздельное управление э/м клапанами;
• напряжение питания: 220В-15%...230В+10 %;
• диапазон настройки давления газа на горелку: 4-20 мбар;
• защита корпуса от пыли и влаги класса IP 54;
• параметры соединения: Rp 1 ¼".

Условия эксплуатации

Газовая рампа рассчитана на эксплуатацию при внешних температурах: от -15 до +70 С° (для природного газа).

При работе на сжиженном газе минимальная температура ограничивается 0°С, так как при отрицательных температурах существует высокий риск разрушения уплотнительного материала.

Установка

Газовая арматура присоединяется к горелке в различных положениях, в зависимости от конструкции: снизу/ сверху, с поворотом вправо/ влево. При установке следует совместить стрелку на корпусе с направлением потока газа.

Монтаж в газопровод требует использования аксиального компенсатора BTGA, который исключает передачу вибраций от горелки, снимает механические напряжения, компенсирует несоосность. Перед антивибрационной вставкой устанавливается газовый кран BTVS (опции).

Основные достоинства:

• высокая надежность каждой детали и сборки;
• объединение нескольких устройств в одной конструкции;
• поддержание точных параметров давления с учетом настройки;
• встроенное реле контроля герметичности клапанов;
• надежная защита электрических компонентов от пыли и влаги;
• регулируемое реле минимального давления.

Техобслуживание

ТО газовой рампы проводится не менее одного раза в год. Необходимо тщательно очищать фильтр от грязи и заменять фильтрующий элемент. Внеплановая очистка осуществляется при существенном перепаде давления на фильтре или при увеличении перепада в сравнении с последней проверкой в 2 раза (подробную информацию см. в инструкции).
