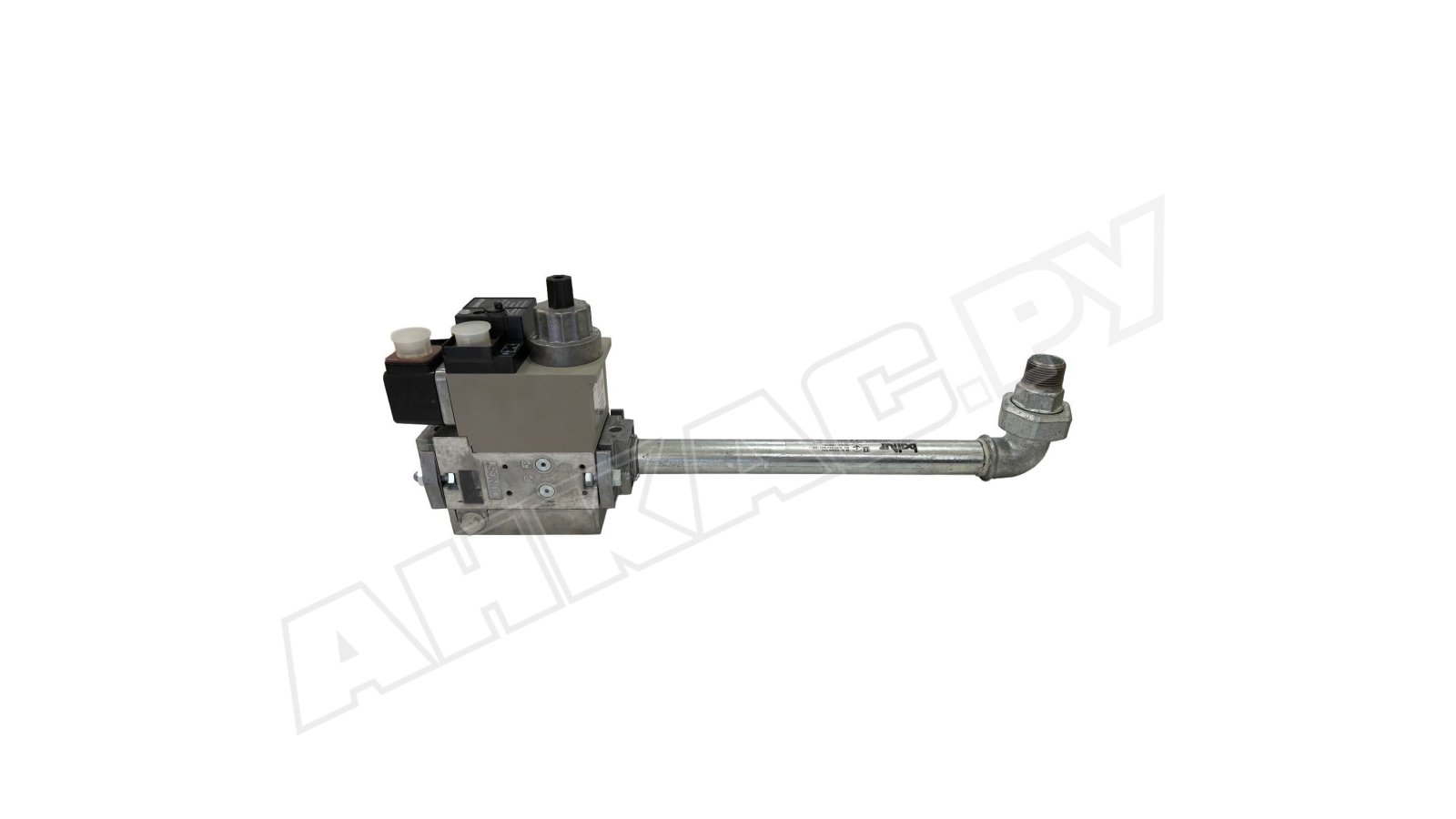

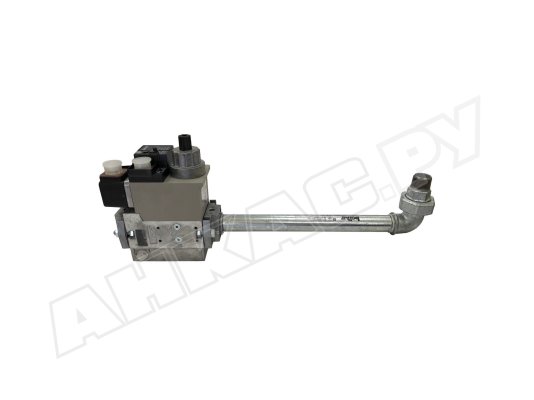

Газовая рампа Baltur MM407 A20C R3/4-T

Газовая рампа Baltur MM407 A20C R3/4-T, арт: 19990545 применяется для газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием. Поддерживает стабильные параметры давления газа, регулирует расход, обеспечивает безопасную работу котла.

Подробнее о газовой рампе

• Газовая рампа собрана в компактном корпусе, крепится на горелку. Состоит из блока электромагнитных клапанов с фильтром тонкой очистки, регулятора расхода, стабилизатора давления, регулятора скорости подъема клапана, реле давления (миним.), крепежного фланца, ниппеля, колена, штуцера.
• Оба электромагнитных клапана (главный и предохранительный) относятся к классу А гр. 2. Смонтированы последовательно по направлению движения газа. Подача газа в газовую арматуру происходит через встроенный фильтр, удаляющий загрязнения. При подаче рабочего напряжения во время пуска горелки оба клапана открываются.
• Первый клапан, соединенный с мембраной и пружиной, стабилизирует давление. Второй клапан с регулируемым ходом предназначен для управления расходом газа.
• Регулятор расхода оснащен регулятором скорости подъема клапана. Он обеспечивает плавное открытие клапана при розжиге горелки, поддерживает стартовый расход газа.
• При потере или недостаточности напряжения в питающей сети газовые клапаны закрываются под воздействием силы пружин. Реле контролирует входящее давление и направляет сигнал на менеджер горения в случае падения давления за допустимую границу.

Особенности и параметры:

• рабочая среда: природный, сжиженный газ;
• максимальное давление газа в магистрали подачи - 360 мбар;
• минимальное входное давление газа: 30 мбар;
• для установок с одной ступенью мощности;
• уровень пыле-, влагозащиты корпуса класса IP 54;
• параметры соединения: Rp 3/4";
• напряжение питания: 220В-15%...230В+10 %;
• параметры выходного давления: 4-20 мбар.

Условия эксплуатации

Газовая рампа Baltur MM407 рассчитана на эксплуатацию в условиях температур от -15 до +70 С° для систем, работающих на природном газе, и от 0 до +70 С° для сжиженного газа.

Монтаж газовой рампы

Монтаж на горелку осуществляется с помощью фланца. Исходя из особенностей конструкции горелки и конфигурации газопровода газовая рампа размещается снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки. На корпус нанесена стрелка, указывающая направление потока газа. Все действия по монтажу и настройке может выполнять только квалифицированный персонал.

Для присоединения газовой рампы к газопроводу используется аксиальный компенсатор BTGA, который не допускает передачу вибраций на газопровод, служит для компенсации несоосности газовой арматуры и газопровода, устраняет возникающие механические напряжения. Перед антивибрационной вставкой требуется смонтировать газовый кран BTVS.

Обслуживание

Газовый фильтр следует регулярно очищать от грязи. Плановое обслуживание проводится ежегодно, но при перепаде давления до и после фильтра более 10 мбар или увеличении перепада вдвое в сравнении с последней проверкой требуется внеплановое ТО.

Опции

Купить газовую рампу Baltur MM407 можно с устройством контроля герметичности газовых клапанов, аксиальным компенсатором, шаровым газовым краном (за отдельную плату).
