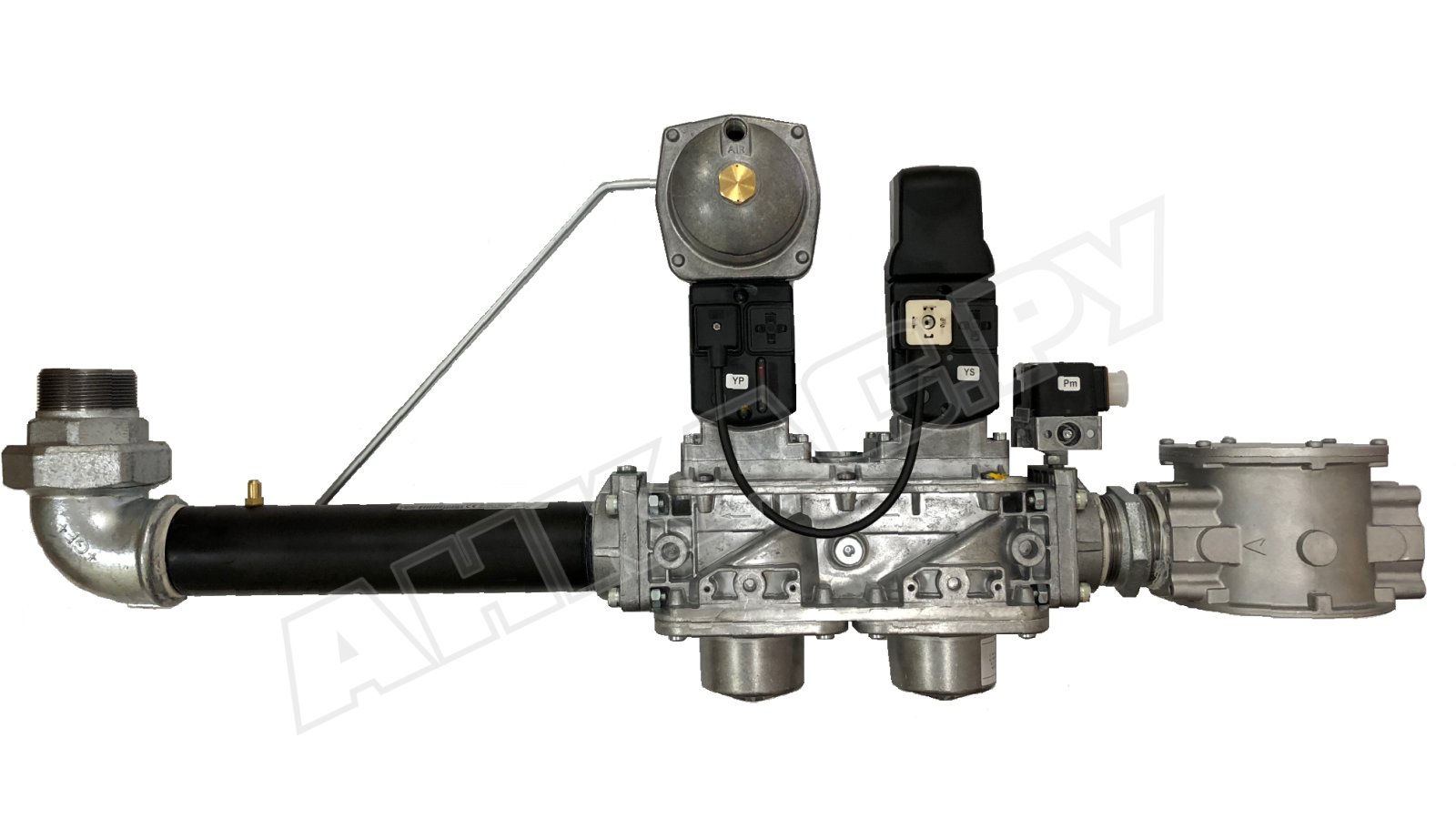

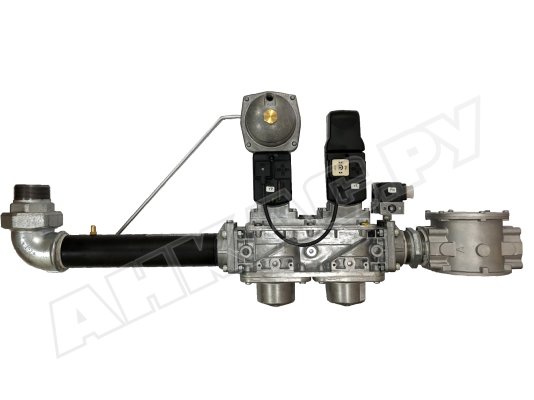

Газовая рампа Baltur MM40.125 G120S F100

Газовая рампа Baltur MM40.125 G120S F100, арт: 19990608 применяется в системах автоматического управления подачей газа на промышленную одноступенчатую горелку. Быстро и герметично перекрывает поток, контролирует отсутствие утечек, обеспечивает безопасность эксплуатации газопотребляющей установки. Подходит для работы с природным и сжиженным газом. Испытана и сертифицирована по европейским стандартам.

Комплектация газовой рампы

При изготовлении корпуса и элементов газовой рампы использованы материалы, стойкие к коррозии, составу газов, интенсивной эксплуатации. Газовая рампа состоит из двух электромагнитных предохранительно-запорных клапанов, фильтра тонкой очистки, реле минимального давления с функцией контроля герметичности, регулятора выходного давления (на 2-м клапане), реле максимального давления. В комплект включены фланцевое колено, импульсная трубка, крепежный фланец.

Характеристики и особенности:

• одноступенчатый режим регулирования;
• рабочая среда: природный, сжиженный газ;
• напряжение в питающей сети: 220 В, -15%, +10%;
• давление газа в магистрали подачи: 200-500 мбар;
• настройка выходного давления в диапазоне: 15-120 мбар;
• высокая точность регулирования;
• компактная комбинированная конструкция;
• задание точки переключения реле максимального/ минимального давления в диапазоне: 24-250 мбар;
• раздельное электрическое подключение автоматических клапанов;
• защита электрических контактов от пыли и влаги класса IP 54;
• крепление к горелке с помощью фланцевого колена;
• параметры присоединения: DN 100, DN 125;
• диапазон рабочих температур: -10...+60 С°.

Функционал

• На входе в газовую рампу размещен микрофильтр, удаляющий все посторонние примеси для защиты клапанов от повреждений.
• Автоматические предохранительно-запорные клапаны (первый с функцией отсечения потока, второй с функцией отсечки и регулирования давления после себя) установлены последовательно по ходу движения газа. Работают независимо друг от друга. Медленно открываются, быстро закрываются. При работающей горелке открыты.
• Между клапанами находится реле минимального давления, одновременно выполняющее функцию контроля герметичности. Переключатель реле срабатывает при регистрации отклонений от заданных параметров.
• На выходе многофункционального устройства размещено регулируемое реле максимального давления, которое отслеживает максимально допустимый уровень давления. При превышении давления газа установленного параметра реле отправляет сигнал на менеджер горения.

Установка

Варианты установки газовой рампы: снизу/ сверху горелки, с поворотом влево-вправо (не переворачивать магнит). Допускается монтаж газовой арматуры в отдельном месте, если невозможна установка на горелку. Важно учитывать, что увеличение расстояния от газовой рампы до горелки может привести к проблемам с розжигом.

Для монтажа в газопровод рекомендуется использовать компенсатор BTGA и перед ним установить газовый шаровый кран BTVS (опции). Антивибрационное приспособление не допускает передачу вибраций от горелки на газопровод, компенсирует несоосность, устраняет механические напряжения.

Обязательное обслуживание

Фильтр газовой рампы следует регулярно очищать от грязи и выполнять замену фильтроэлемента. Плановое обслуживание проводится не реже одного раза в год, внеплановое – при значительном падении давления на фильтре (100 мбар и более).

Достоинства:

• комбинированная конструкция с широким набором функций;
• компактные размеры, экономия рабочего пространства;
• широкий диапазон настройки выходного давления;
• герметичное и безопасное отсечение потока;
• контроль минимального и максимального давления газа;
• поддержание стабильного давления газа на горелку;
• устройство контроля утечек;
• надежная защита электрического оборудования от пыли и влаги;
• разборный микрофильтр.
