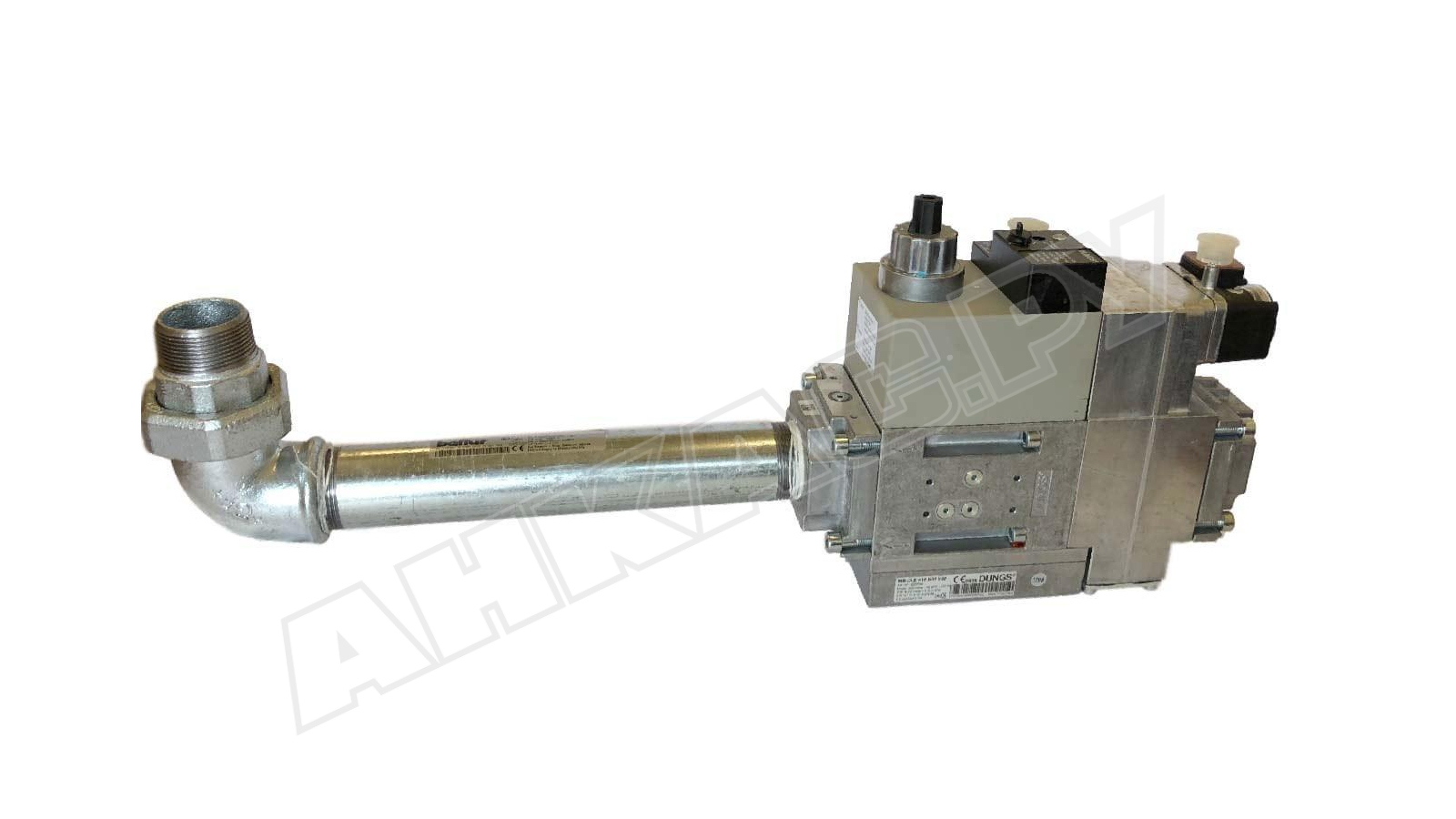

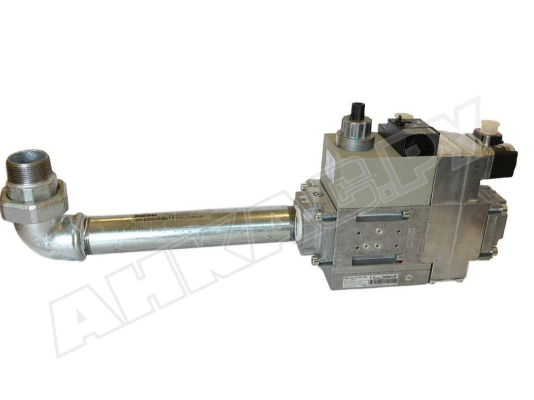

Газовая рампа Baltur MM40.100 G250S F100

Газовая рампа Baltur MM40.100 G250S F100, арт: 19990640 предназначена для оснащения промышленных систем сжигания природного или сжиженного газа. Обеспечивает безопасный запуск горелки, автоматическое регулирование давления газа, быстрое и герметичное перекрытие потока, проверку клапанов на утечки. Объединяет несколько устройств с разными функциями. Подходит для установок с давлением в газовой магистрали до 500 мбар. Используется в газовых, газодизельных и газомазутных горелках.

Комбинированное устройство

В состав многофункционального устройства входят два предохранительных запорных клапана (второй оснащен регулятором давления), микрофильтр, реле минимального давления с функцией контроля на утечки, реле максимального давления, фланцевое колено, импульсная трубка, монтажный фланец.

Характеристики и особенности:

• напряжение электропитания: 220 В, -15%, +10%;
• одноступенчатый режим эксплуатации;
• рабочая среда: природный, сжиженный газ;
• максимальное входное давление газа: 500 мбар;
• регулирование выходного давления в диапазоне: 15-120 мбар;
• независимые э/м клапаны, раздельное электроподключение;
• регулировка реле максимального/ минимального давления в диапазоне 24-250 мбар;
• степень защиты электрических компонентов от пыли и влаги - IP 54;
• крепление к горелке с помощью фланцевого колена;
• соединение: DN 100;
• эксплуатация в условиях внешних температур: -10...+60 С°.

Функционал газовой рампы

• Газ поступает в газовую рампу через микрофильтр, что способствует защите запорной арматуры от повреждений.
• Газовые клапаны установлены последовательно, работают независимо друг от друга. При подаче электропитания медленно открываются. Первый клапан является отсечным, имеет 2 положения: открыт / закрыт. Второй клапан с двойной функцией: отсекает поток и регулирует выходное давление в соответствии с заданными настройками.
• Между автоматическими клапанами смонтировано регулируемое реле минимального давления, которое помимо контроля достаточности давления газа проверяет герметичность клапанов в закрытом положении. Микропереключатель реле срабатывает при выявлении отклонений, подает сигнал на топочный автомат для блокировки горелки.
• Установленное на выходе реле контролирует максимальное давление газа. При превышении давления установленной величины переключатель реле срабатывает и сигнализирует менеджеру горения о выявлении отклонений.

Монтаж в систему

Для крепления к горелке используется фланцевое соединение. Газовая рампа может устанавливаться сверху/ снизу, справа/ слева от горелки, исходя из особенностей конструкции и доступа для сервисного обслуживания. Для интеграции в газопровод требуется использовать аксиальный компенсатор BTGA и газовый шаровой кран BTVS (опции). Антивибрационная вставка необходима для защиты газопровода от вибраций, компенсации несоосности подсоединяемых элементов, сглаживания механических напряжений.

Порядок обслуживания

Фильтр газовой рампы необходимо периодически очищать от грязи, при необходимости заменять фильтроэлемент. Плановое техобслуживание проводится не менее одного раза в год. При существенном перепаде давления на фильтре (> 100 мбар) требуется организовать внеплановое ТО.

Достоинства:

• многофункциональное устройство в компактном исполнении;
• широкий диапазон регулировки давления на горелку;
• безопасный розжиг и эксплуатация горелки;
• контроль минимального и максимального давления газа;
• поддержание стабильных параметров давления;
• надежная защита электрооборудования от пыли и влаги;
• контроль герметичности клапанов;
• разборная конструкция фильтра.

На сайте можно купить газовые рампы Baltur и другое оснащение для сборки, ремонта и обслуживания систем сжигания газа.
