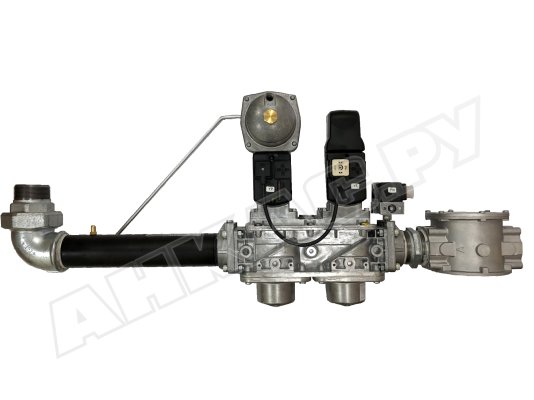

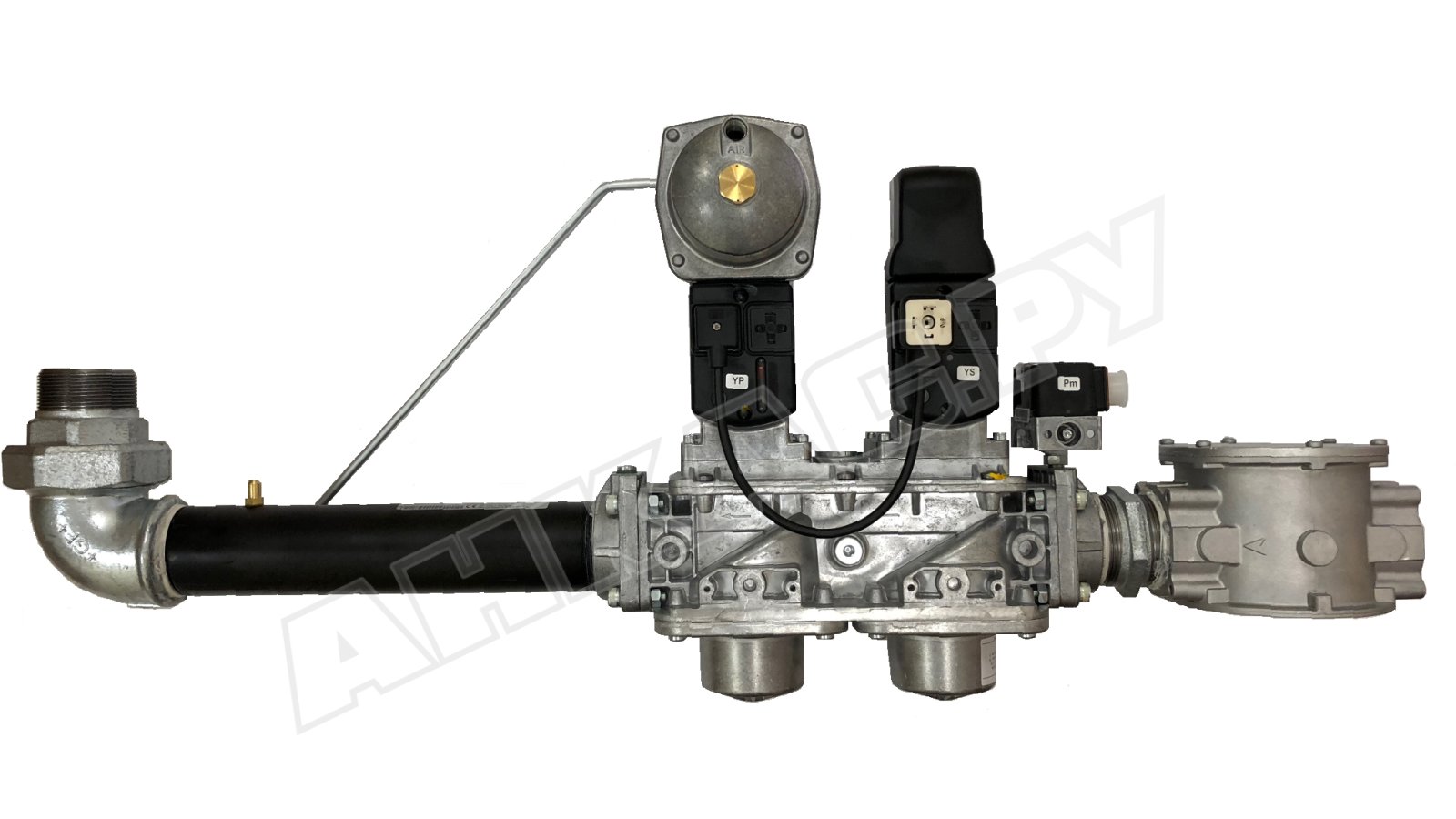

Газовая рампа Baltur MM40.100 G120S F080

Газовая рампа Baltur MM40.100 G120S F080, арт: 19990544 рассчитана на одноступенчатый режим эксплуатации. Подсоединяется к газовым, газодизельным или газомазутным горелкам. За счет совмещения нескольких устройств обеспечивает выполнение различных функций. Поддерживает стабильное давление газа перед горелкой, регулирует расход, надежно перекрывает газопровод при аварийных ситуациях, контролирует герметичность клапанов. Подходит для систем сжигания природного или сжиженного газа.

Подробнее о газовой рампе

• Одноступенчатая газовая арматура представлена блоком электромагнитных клапанов со встроенным фильтром, регулятором давления, двумя регулируемыми реле для контроля минимального и максимального давления и герметичности газовых клапанов. В состав газовой рампы входит импульсная трубка, газовое колено с фланцем.
• Клапаны безопасности подключаются раздельно, имеют независимое управление. Медленно открываются при поступлении электропитания. На входе в арматуру газ проходит очистку с помощью фильтра во избежание нарушения герметичности клапанов. Во время работы горелки э/м клапаны открыты.
• Первый клапан безопасности обеспечивает отсечную функцию, имеет 2 положения: открыт/закрыт. Второй перекрывает поток и регулирует давление газа с учетом настроек, оснащен регулятором выходного давления. Э/м клапаны быстро закрываются при обесточивании или недостаточности напряжения.
• Между первым и вторым клапанами размещено регулируемое реле минимального давления, одновременно выполняющее функцию контроля герметичности клапанов, когда они закрыты. В случае неплотного прилегания клапанов переключатель срабатывает и сигнализирует топочному автомату о необходимости блокировки горелки.
• На выходе рампы смонтировано регулируемое реле максимального давления газа. При выходе давления за допустимую границу реле подает сигнал на менеджер горения.

Особенности и параметры:

• рабочее напряжение: 196 В – 253 В;
• среда: природный, сжиженный газ;
• надежная защита от пыли и брызг, класс IP 54;
• одноступенчатый режим работы;
• давление газа в магистрали подачи - не более 500 мбар;
• минимальное давление газа - 200 мбар;
• диапазон настройки выходного давления: 15-120 мбар;
• подключение клапанов: раздельное;
• медленное открытие э/м клапанов;
• присоединение к горелке: колено с фланцем;
• соединительные параметры: DN 80 и DN 100;
• диапазон регулировки реле минимального давления: 24-250 мбар;
• рабочие температуры (окружающий воздух): -10...+60 С°.

Требования к монтажу

Газовая рампа Baltur MM40.100 крепится непосредственно к горелке. Может размещаться снизу/ сверху горелки, с поворотом вправо/ влево, в зависимости от конфигурации топочной установки. Монтаж необходимо выполнять с учетом направления потока газа (соответствующий указатель нанесен на корпус).

Монтаж в газовую магистраль осуществляется при помощи специальной антивибрационной вставки, которая не допускает передачу вибраций на газопровод, компенсирует несоосность, снимает механические напряжения, за счет чего повышается надежность и долговечность системы.

Регулярное обслуживание

Газовый фильтр необходимо очищать от грязи. Периодичность планового обслуживания - не реже одного раза в год. Внеплановая очистка фильтра и замена фильтроэлемента осуществляется при заметном падении давления на фильтре (подробнее - в инструкции по эксплуатации).

Опции по запросу

Купить газовую рампу Baltur MM40.100 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS (опции). Для уточнения информации по заказу обращайтесь к нашим консультантам.
