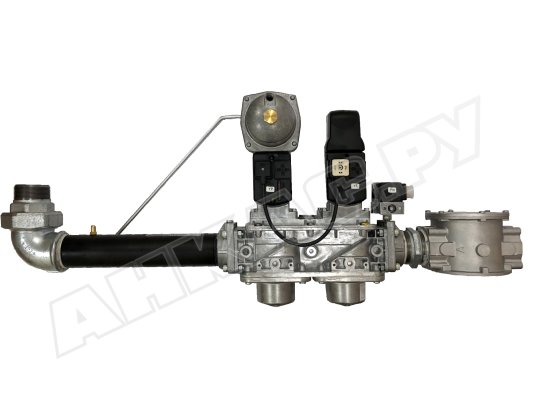

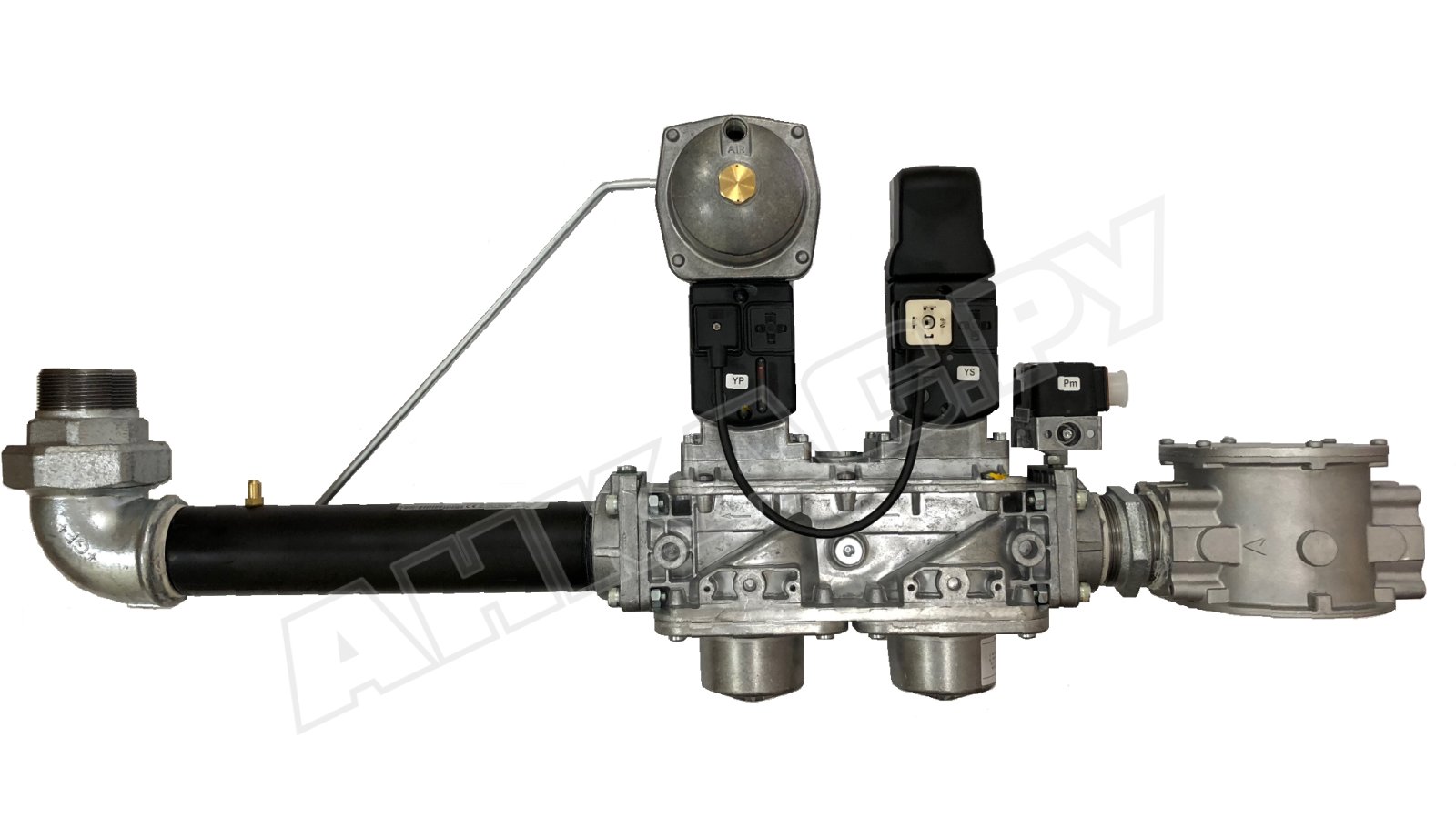

Газовая рампа Baltur MM40.080 A120C F065

Газовая рампа Baltur MM40.080 A120C F065, арт: 19990630 объединяет несколько устройств для автоматического регулирования давления и объема подачи газа на горелку, безопасного перекрытия газопровода. Применяется в газовых и комбинированных горелках с одноступенчатым регулированием.

Особенности и параметры:

• рабочая среда: метан, сжиженный газ;
• напряжение электропитания: 220В, -15%, +10 %;
• электромагнитные клапаны класса А гр. 2;
• минимальное входное давление газа - 200 мбар;
• максимальное давление газа - 500 мбар;
• диапазон настройки реле минимального давления: 24-250 мбар;
• применение в системах с одноступенчатым регулированием мощности;
• уровень защиты электрических контактов от пыли и влаги - IP 54;
• параметры соединения: Rp 2", DN 80;
• диапазон выходного давления: 15-120 мбар.

Подробнее о газовой рампе

• Газовая рампа Baltur MM40.080 состоит из блока электромагнитных клапанов с микрофильтром в моноблочном исполнении, регулятора расхода, стабилизатора давления, регулятора скорости открытия клапана, реле минимального давления, монтажного фланца, газового колена, штуцера.
• Электромагнитные клапаны установлены друг за другом. Перед первым клапаном безопасности размещен фильтр, удаляющий все посторонние примеси.
• На входе смонтировано реле, которое отслеживает достаточность давления газа для горения, сигнализирует менеджеру горения о недопустимо низком давлении в газовой магистрали для отключения горелки.
• Первый клапан, соединенный с мембраной и пружиной, стабилизирует входное давление. Второй клапан с регулировкой хода служит для управления расходом газа на горелку. Для регулирования скорости подъема клапан снабжен гидравлическим замедлителем.
• После потери напряжения электромагнитные клапаны быстро закрываются под воздействием жестких пружин.

Условия эксплуатации

Газовая рампа может эксплуатироваться при температурах:

• -15...+70 С° при работе с природным газом;
• 0...+70 С° при сжигании сжиженного газа.

Жидкие углеводороды разрушают уплотнения при минусовых температурах.

Монтаж

Газовая рампа монтируется на горелку снизу/ сверху, с поворотом вправо/ влево, в зависимости от особенностей горелки и удобства обслуживания. При установке арматуры необходимо совместить стрелку на корпусе с направлением движения потока.

Монтаж газовой рампы в газопровод осуществляется с применением аксиального компенсатора BTGA, за счет которого исключается передача вибраций от горелки на газопровод, компенсируется несоосность подсоединяемых элементов системы, устраняются механические напряжения. Перед антивибрационной вставкой размещается газовый кран BTVS. Эти принадлежности приобретаются отдельно.

Обслуживание

Фильтр газовой рампы должен обслуживаться не реже одного раза в год. Внеплановое ТО проводится при заметном перепаде давления на фильтре.
