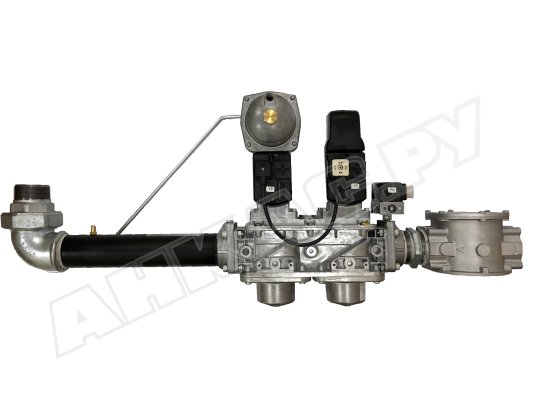

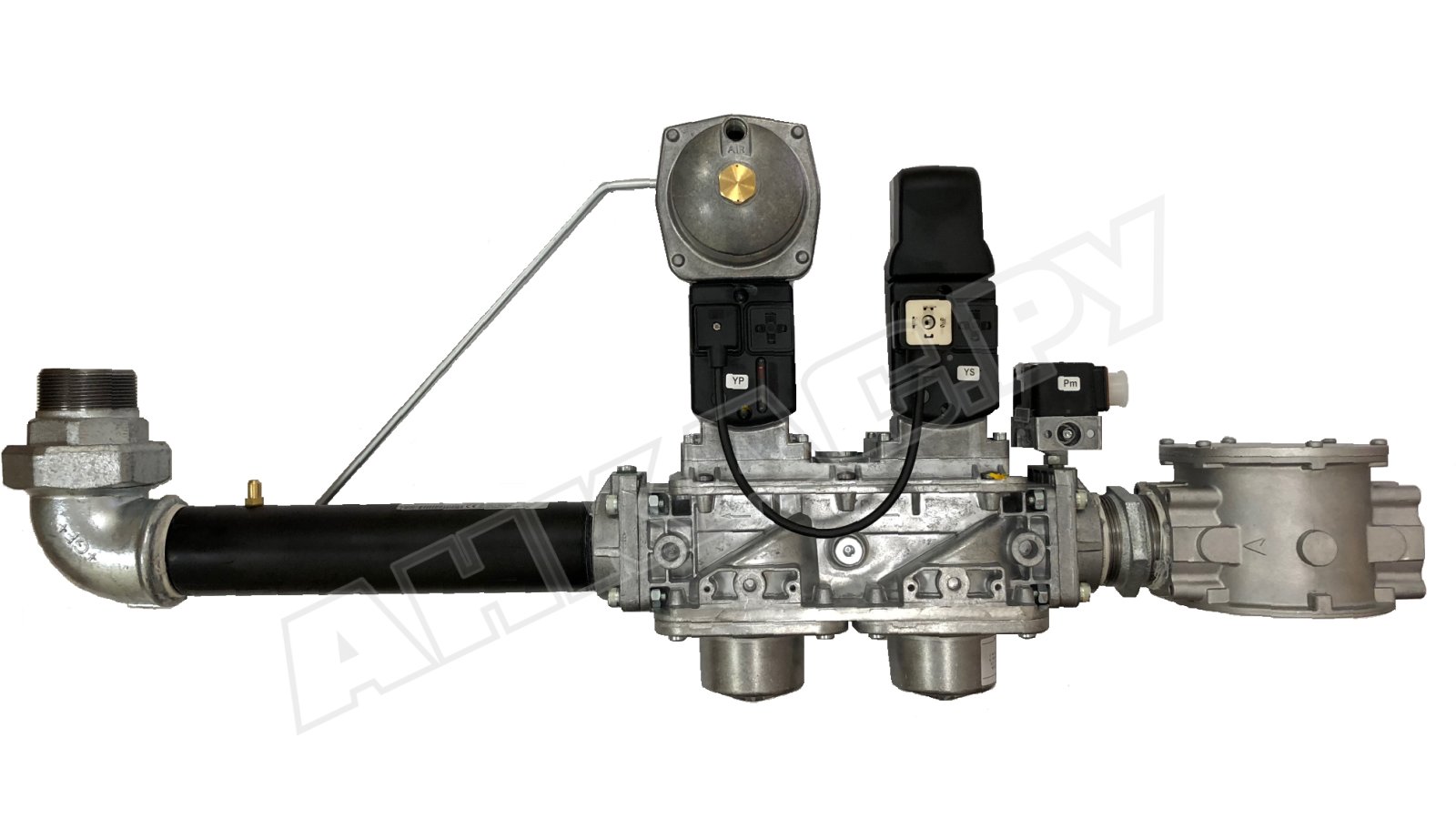

Газовая рампа Baltur MM40.065 C120S R2

Газовая рампа Baltur MM40.065 C120S R2, арт: 19990585 применяется в системах автоматизированного управления подачей природного или сжиженного газа на горелку. Обеспечивает безопасное открытие/ закрытие газопровода, регулирует давление и расход газа, контролирует герметичность газовых клапанов. Используется для оснащения газовых, комбинированных горелок с одноступенчатым регулированием мощности.

Комплектация

Компактная газовая рампа состоит из фильтра тонкой очистки, предохранительно-запорного электромагнитного клапана, реле минимального давления, реле контроля герметичности, э/м клапана с регулятором расхода газа, разборного колена, фланца, импульсной трубки.

Подробнее о газовой рампе

• Клапаны безопасности установлены последовательно по ходу движения газа. Имеют раздельное электроподключение, работают независимо друг от друга. Открываются медленно при подаче напряжения при розжиге горелки. В процессе работы горелки газовые клапаны открыты.
• На входе потока установлен фильтр для очистки топлива от грязи и защиты клапанов от повреждений.
• Первый клапан обеспечивает предохранительно-запорную функцию, имеет два положения: открыт/закрыт. Второй клапан служит для отсечения потока и регулирования давление газа в соответствии с заданными настройками. Клапаны быстро закрываются при отключении питания.
• Реле минимального давления, установленное на входе в арматуру, отвечает за контроль достаточности давления газа.
• Между предохранительно-запорными клапанами размещено реле контроля герметичности, которое проверяет надежность прилегания клапанов, когда они закрыты. При обнаружении утечек переключатель срабатывает и дает сигнал автоматике на блокировку системы.

Особенности и параметры:

• рабочая среда: природный, сжиженный газ;
• одноступенчатый режим работы;
• питание от сети 196 В – 253 В;
• минимальное и максимальное входное давление газа: 200 мбар и 500 мбар;
• защита электрических контактов от пыли и брызг класса IP 54;
• диапазон настройки выходного давления: 15-120 мбар;
• раздельное электроподключение клапанов;
• медленное открытие электромагнитных клапанов;
• крепление к горелке с помощью разборного колена с фланцем;
• соединительные параметры: DN 65;
• диапазон регулировки реле: 24-250 мбар;
• эксплуатационные температуры: -10...+60 С°.

Монтаж

Газовая рампа Baltur MM40.065 фиксируется к горелке снизу/ сверху, под углом вправо/ влево. Должна быть смонтирована по направлению движения газа от газовой магистрали к горелке.

Для крепления в газопровод требуется использование антивибрационной вставки BTGA и шарового крана BTVS. Компенсатор исключает передачу вибраций, устраняет несоосность газовой арматуры и газопровода, снимает механические напряжения.

Техобслуживание

Газовый фильтр необходимо регулярно очищать от загрязнений. Плановое обслуживание проводится ежегодно, но при заметном перепаде давления до и после фильтра требуется внеплановое ТО.

Опции

Купить газовую рампу Baltur MM40.065 можно с аксиальным компенсатором и газовым шаровым краном, учитывая размер присоединительного отверстия.
