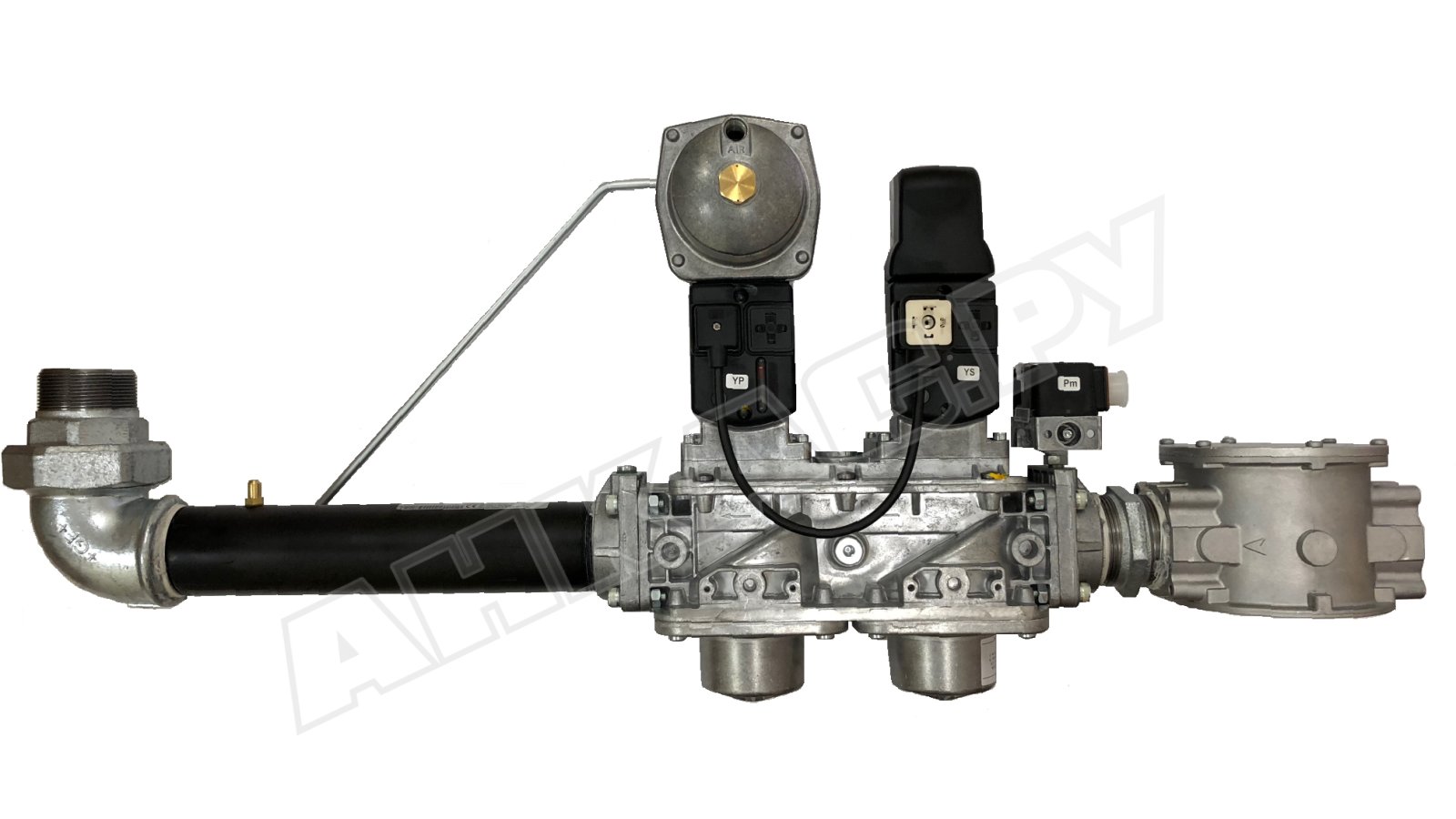

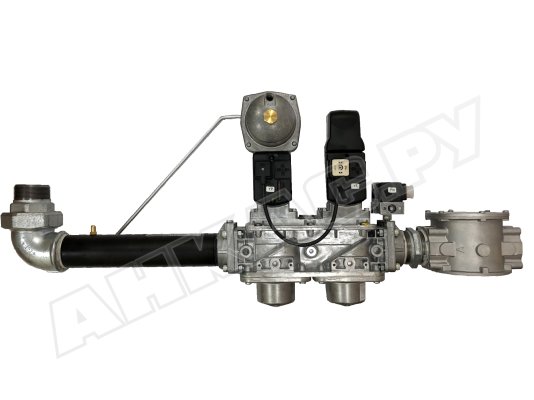

Газовая рампа Baltur MM40.065 C120S F065

Газовая рампа Baltur MM40.065 C120S F065, арт: 19990567 разработана для оснащения систем сжигания природного и сжиженного газа. Выполняет функции поддержания стабильного давления подачи газа на горелку, регулирования расхода, безопасного и надежного отсечения потока, контроля герметичности клапанов. Встраивается в газовые, газодизельные и газомазутные горелки с одноступенчатым регулированием мощности.

Особенности и параметры:

• максимальное давление газа в магистрали подачи - 500 мбар;
• минимальное входное давление - 200 мбар;
• напряжение питания: 230 В, -15%, +10 %;
• рабочая среда: природный, сжиженный газ;
• одноступенчатый режим регулирования мощности;
• раздельное электроподключение э/м клапанов;
• класс пыле-, влагозащиты встроенных компонентов - IP 54;
• параметры соединения: DN 65;
• медленное открытие электромагнитных газовых клапанов;
• оснащение устройством контроля герметичности;
• регулировка давления подачи газа на горение в диапазоне 15-120 мбар;
• настройка реле миним. давления в пределах 24-250 мбар;
• температура окружающей среды: -10...+60 С°.

Подробнее о газовой рампе

• Газовая рампа представляет собой компактную газовую арматуру с фильтром, блоком клапанов, реле минимального давления газа, реле контроля герметичности клапанов, регулятором давления (установлен на втором клапане безопасности), фланцевым коленом, импульсной трубкой, фланцем, штуцером для замеров давления.
• Электромагнитные клапаны являются предохранительно-запорными, размещены последовательно по ходу движения потока. Имеют раздельное управление. Медленно открываются при подаче напряжения на катушки.
• На входе в газовую арматуру газ очищается от мелких загрязнений с помощью встроенного фильтра.
• Реле минимального давления контролирует достаточность давления для стабильного горения пламени. Срабатывает при падении давления за допустимую границу.
• Первый клапан безопасности отвечает за отсечение потока. Имеет два положения: закрыт/ открыт. Второй клапан выполняет предохранительно-запорную и регулирующую функции. Благодаря встроенному регулятору поддерживает необходимый уровень давления газа после себя.
• В случае отключения питания газовые э/м клапаны быстро закрываются под воздействием жестких пружин.
• Между электромагнитными клапанами установлено реле контроля герметичности клапанов. Оно срабатывает при выявлении утечек, передает сигнал на автоматику для активации блокировки.

Установка

Газовая рампа крепится непосредственно на горелку. Может монтироваться снизу/ сверху горелки, с поворотом влево или вправо. На корпус нанесен указатель движения потока для правильного подключения арматуры.

Установка газовой рампы в газопровод требует использования аксиального компенсатора, перед которым встраивается шаровой кран. За счет антивибрационной вставки исключается передача вибраций на газопровод, компенсируются отклонения осей соединяемых деталей, устраняются механические напряжения.

Для того чтобы купить газовую рампу Baltur MM40.065 с аксиальным компенсатором BTGA и газовым краном BTVS, укажите в заявке соответствующие присоединительные размеры.

Техобслуживание

Обслуживание и чистка фильтра газовой рампы проводится ежегодно либо чаще, в случае значительного перепада давления на фильтре. В процессе ТО необходимо извлечь фильтроэлемент, прочистить полость фильтра и установить новую фильтрующую вставку.
