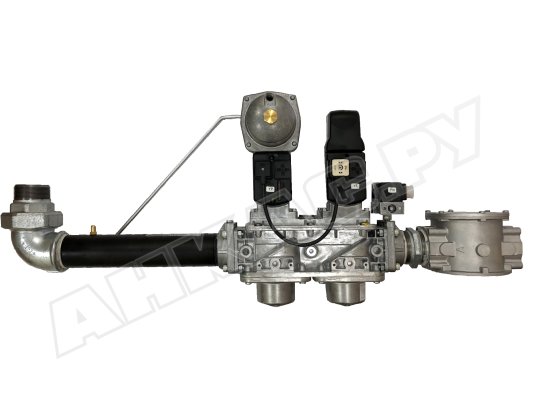

Газовая рампа Baltur MM40.065 A120C F065

Газовая рампа Baltur MM40.065 A120C F065, арт: 19990629 предназначена для автоматизации управления подачей газа, безопасного функционирования газовой установки, регулировки расход газа, стабилизации давления. Используется для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок.

Особенности и параметры:

• устройство одноступенчатого принципа действия;
• рабочая среда: природный, сжиженный газ;
• максимальное давление газа в магистрали подачи - 500 мбар;
• минимальное входное давление газа: 200 мбар;
• защита электрических контактов от пыли и влаги класса IP 54;
• параметры соединения: DN 65, Rp 2";
• напряжение электропитания: 220В-15%...230В+10 %;
• параметры выходного давления: 15-120 мбар.

Подробнее о газовой рампе

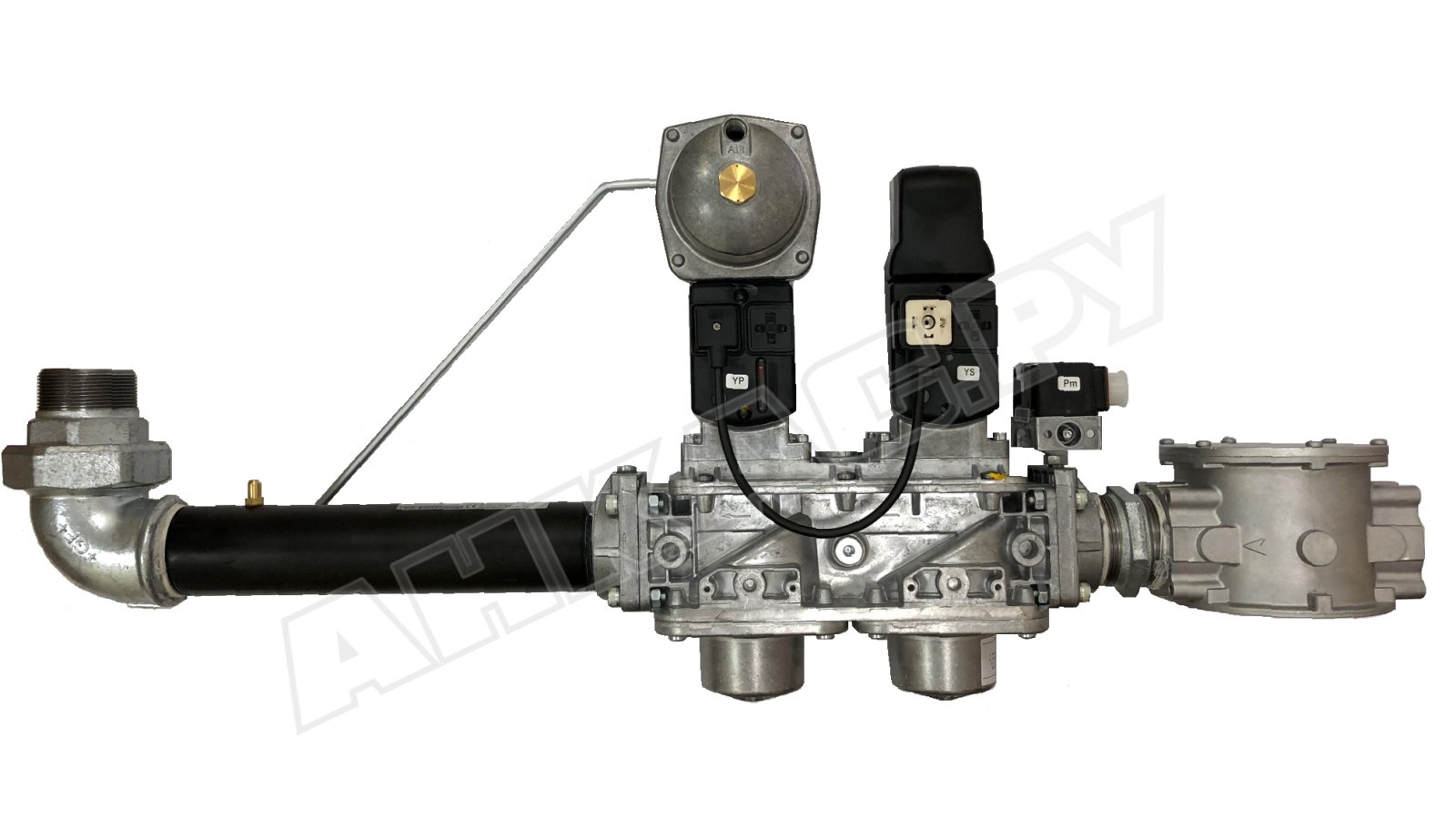

• Газовая рампа состоит из блока электромагнитных клапанов с микрофильтром в моноблочном исполнении, регулятора расхода, стабилизатора давления, регулятора скорости открытия клапана, реле минимального давления, фланца, колена. Для контроля давления на корпусе предусмотрен штуцер.
• Электромагнитные клапаны (основной и предохранительный) относятся к классу А гр. 2. Установлены последовательно по направлению движения потока. Поступающий газ очищается от грязи, проходя через встроенный на входе фильтр. При подаче напряжения при запуске горелки оба клапана открываются.
• Первый э/м клапан соединен с мембраной и пружиной, стабилизирует давление. Второй клапан с регулируемым ходом, предназначен для управления расходом газа. Скорость подъема регулируется с помощью гидравлического замедлителя. Регулятор поддерживает давление на заданном уровне.
• При обесточивании или недостаточности напряжения газовые клапаны закрываются под действием пружин. Реле контролирует давление газа, при недопустимо низком значении отправляет сигнал на менеджер горения для защитной блокировки горелки.

Условия эксплуатации

Газовая рампа может эксплуатироваться при температурах окружающего воздуха -15...+70 С° в системах, сжигающих природный газ, и 0...+70 С° в установках сжиженного газа, т. к. жидкие углеводороды разрушают материал уплотнений при минусовых температурах.

Монтаж газовой рампы

Газовые рампы Baltur MM фиксируются к горелке с помощью монтажного фланца. В зависимости от особенностей горелки и удобства эксплуатации арматуру можно устанавливать снизу/ сверху, под углом вправо/ влево к горелке. При монтаже следует совместить стрелку на корпусе с направлением движения газа.

При монтаже в газопровод рекомендуется использовать аксиальный компенсатор BTGA, не допускающий передачу вибраций на газопровод, компенсирующий несоосность газовой арматуры и газопровода, снимающий механические напряжения. Перед антивибрационной вставкой устанавливается газовый кран BTVS.

Обслуживание

Встроенный фильтр газовой рампы необходимо периодически очищать от загрязнений. Плановое ТО проводится ежегодно. При превышении перепада давления на фильтре допустимой величины требуется внеплановое обслуживание.

Опции

Купить газовую рампу MM40.065 можно с дополнительным оснащением: антивибрационной вставкой, шаровым газовым краном с соответствующим размером присоединительного отверстия. Обращайтесь, подберем необходимые комплектующие для сборки системы.
