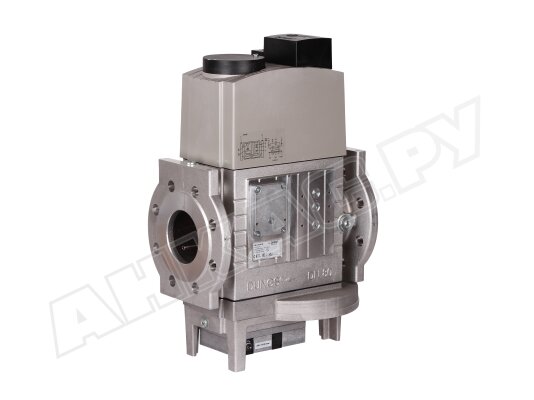

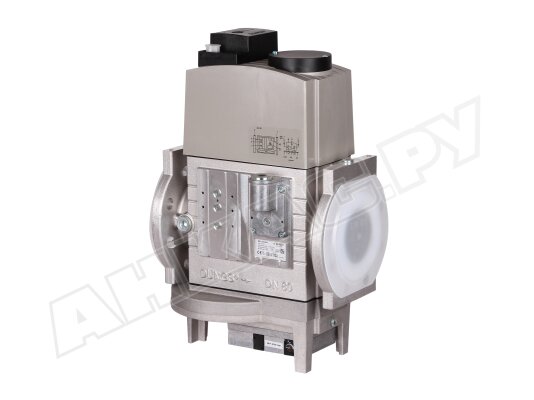

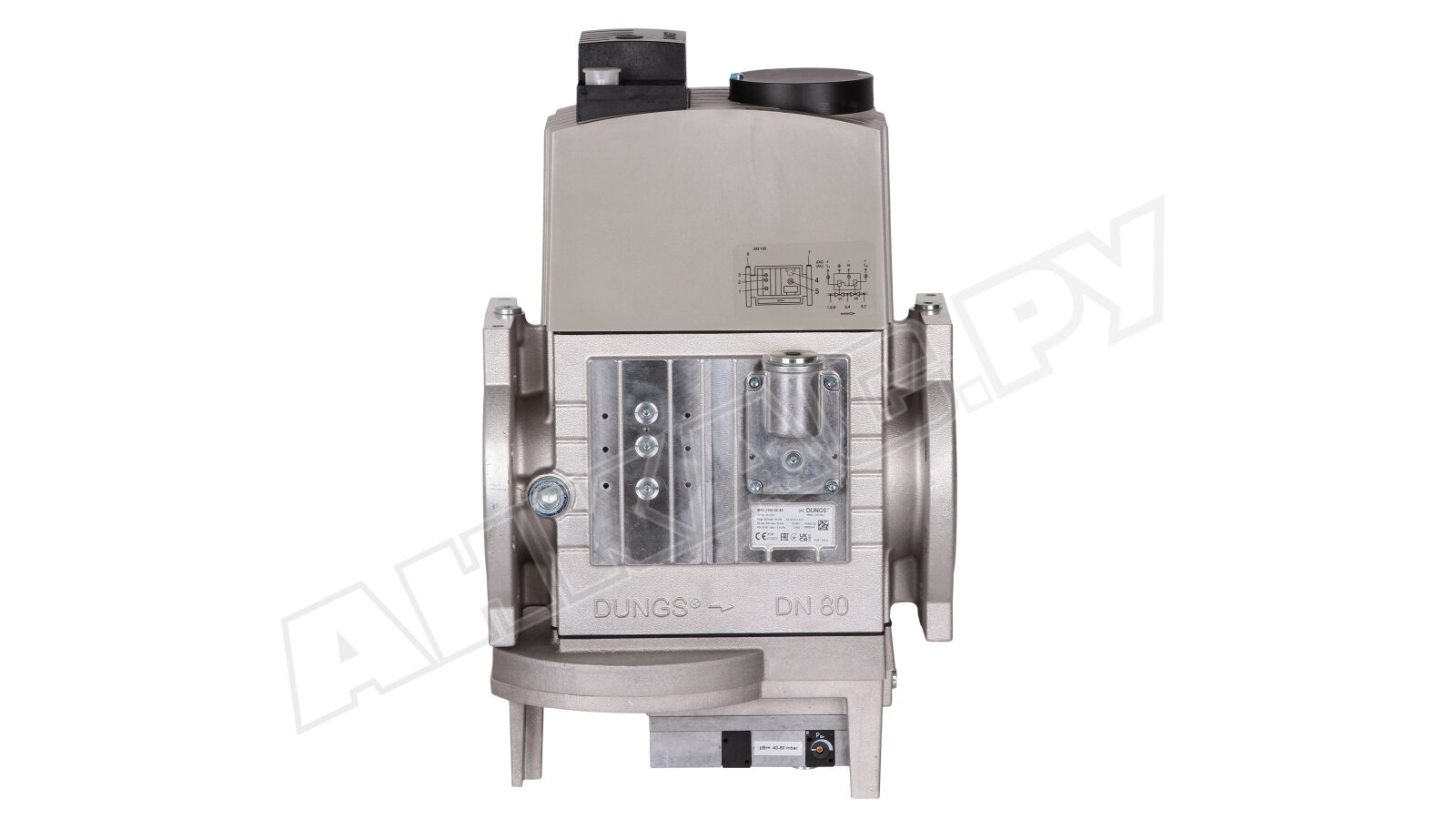

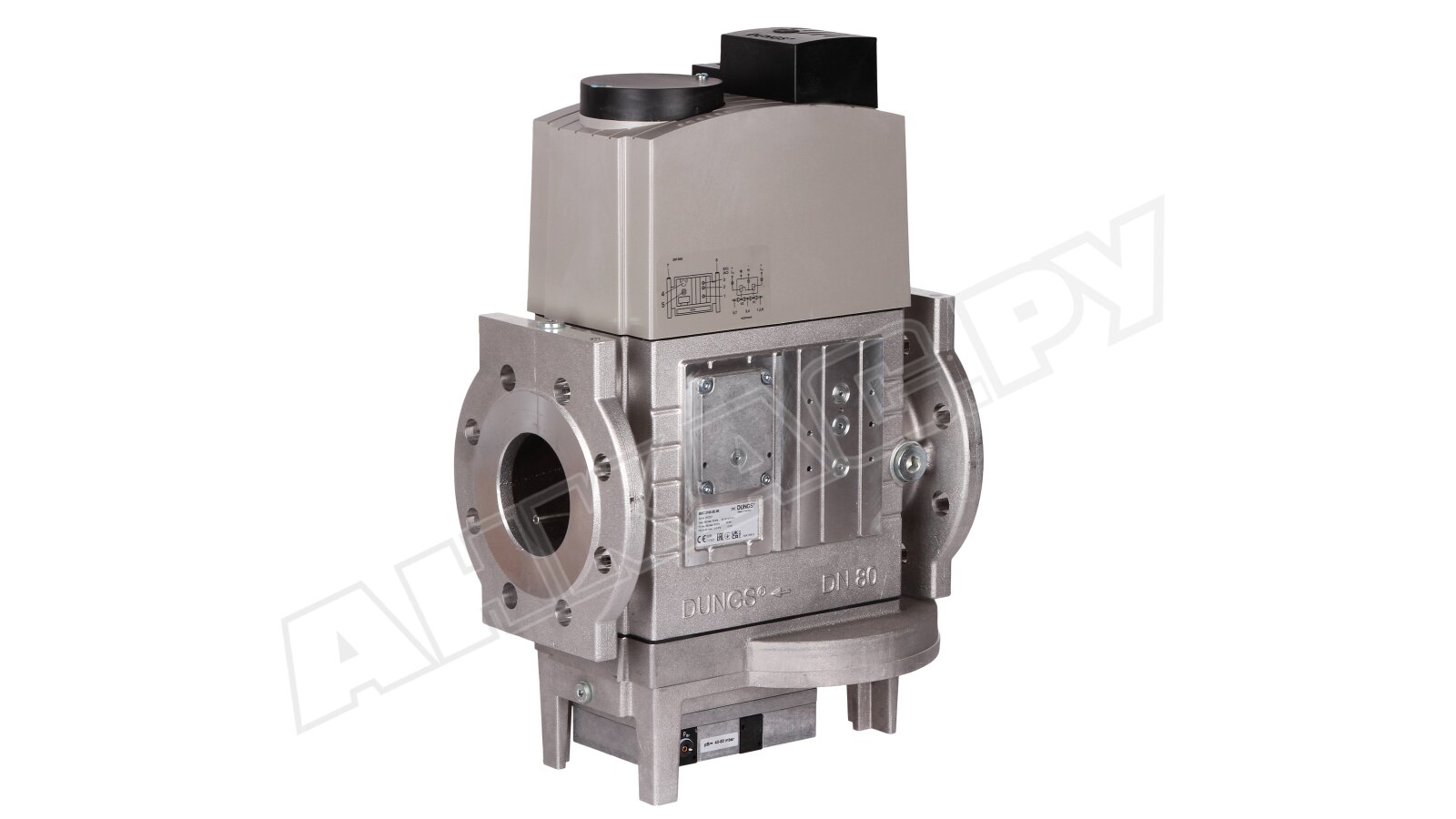

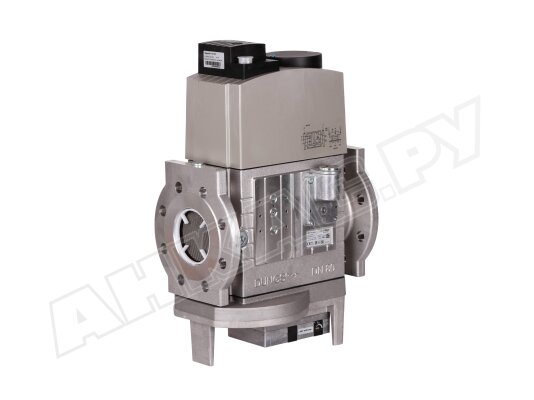

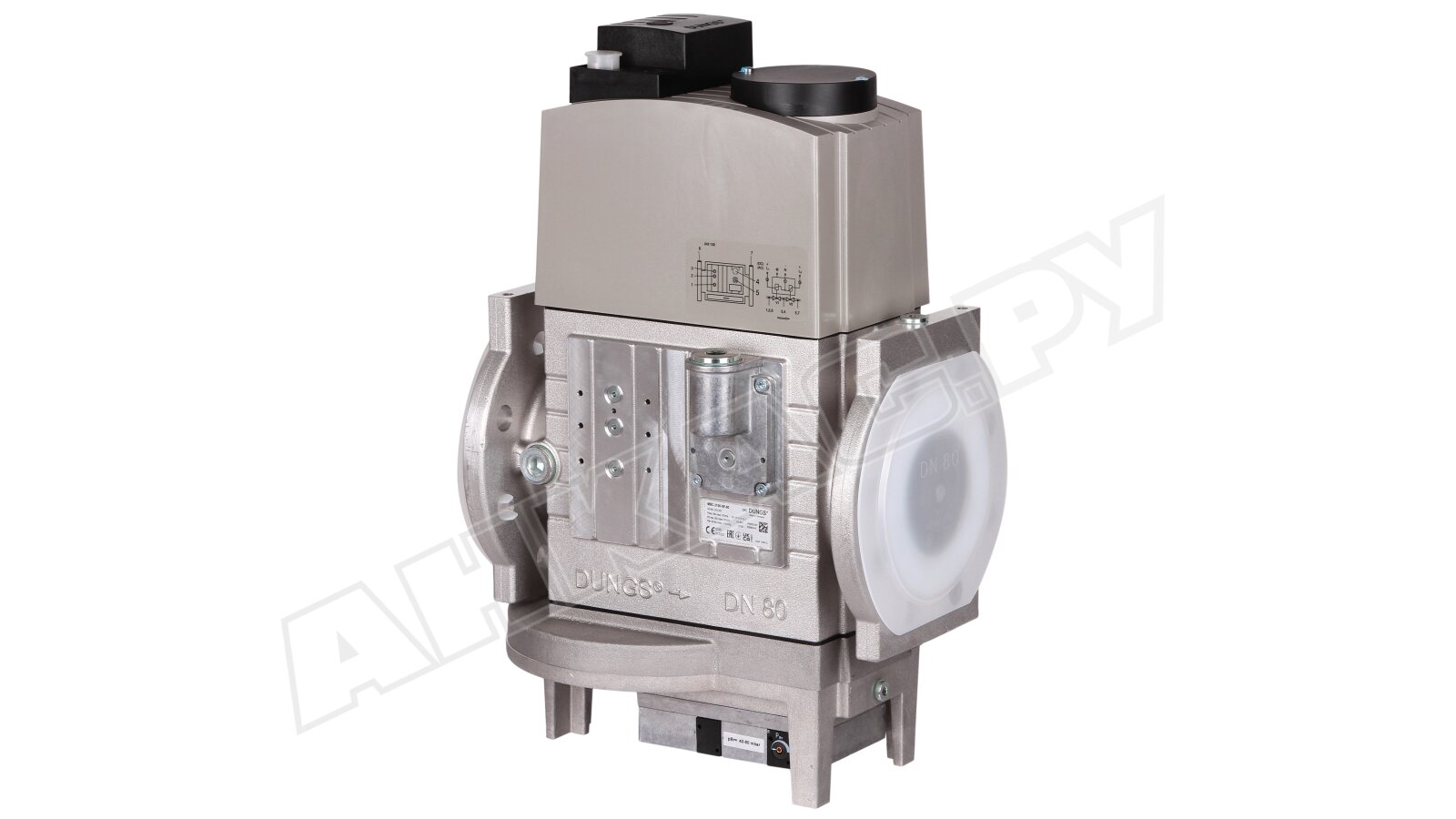

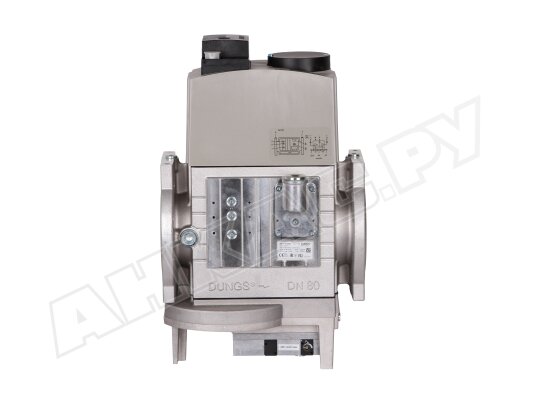

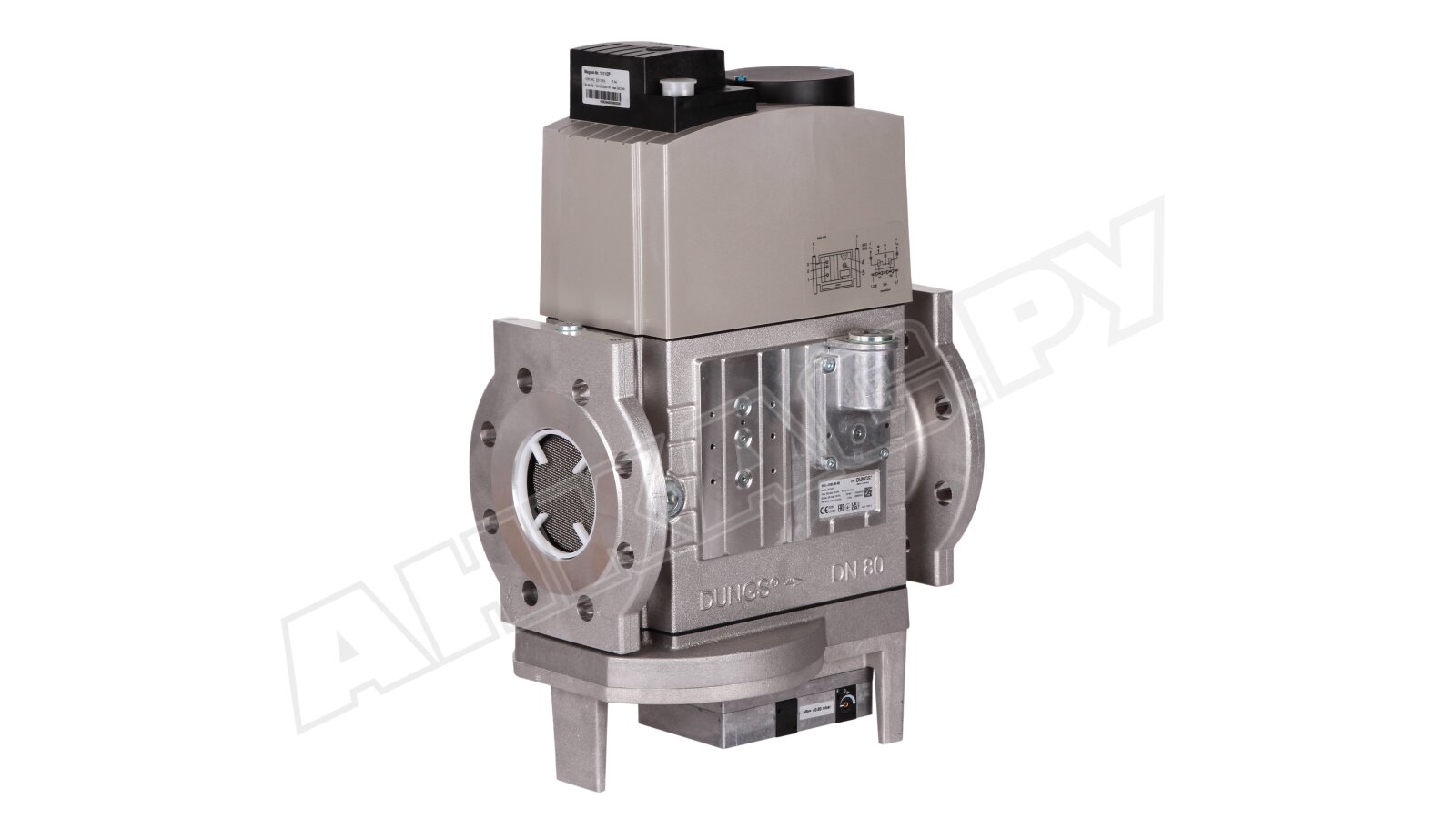

Газовый мультиблок Elco MBC-3100-SE-80

Газовый мультиблок Elco MBC-3100-SE-80, арт: 65311845 служит для поддержания стабильного давления газа перед горелкой и подачи в оптимальном объеме. Обеспечивает стабильную, энергоэффективную и безопасную эксплуатацию котла. Совмещает в компактной модульной конструкции несколько устройств с разными функциями, что позволяет экономить рабочее пространство и ресурсы на монтаж в систему.

Комплектация газового мультиблока

В конструкцию блока MBC-3100-SE интегрированы устройства:

• реле минимального давления газа;
• два электромагнитных запорных клапана класса А по EN 161;
• серворегулятор давления класса А по EN 88 с заводской настройкой пружины;

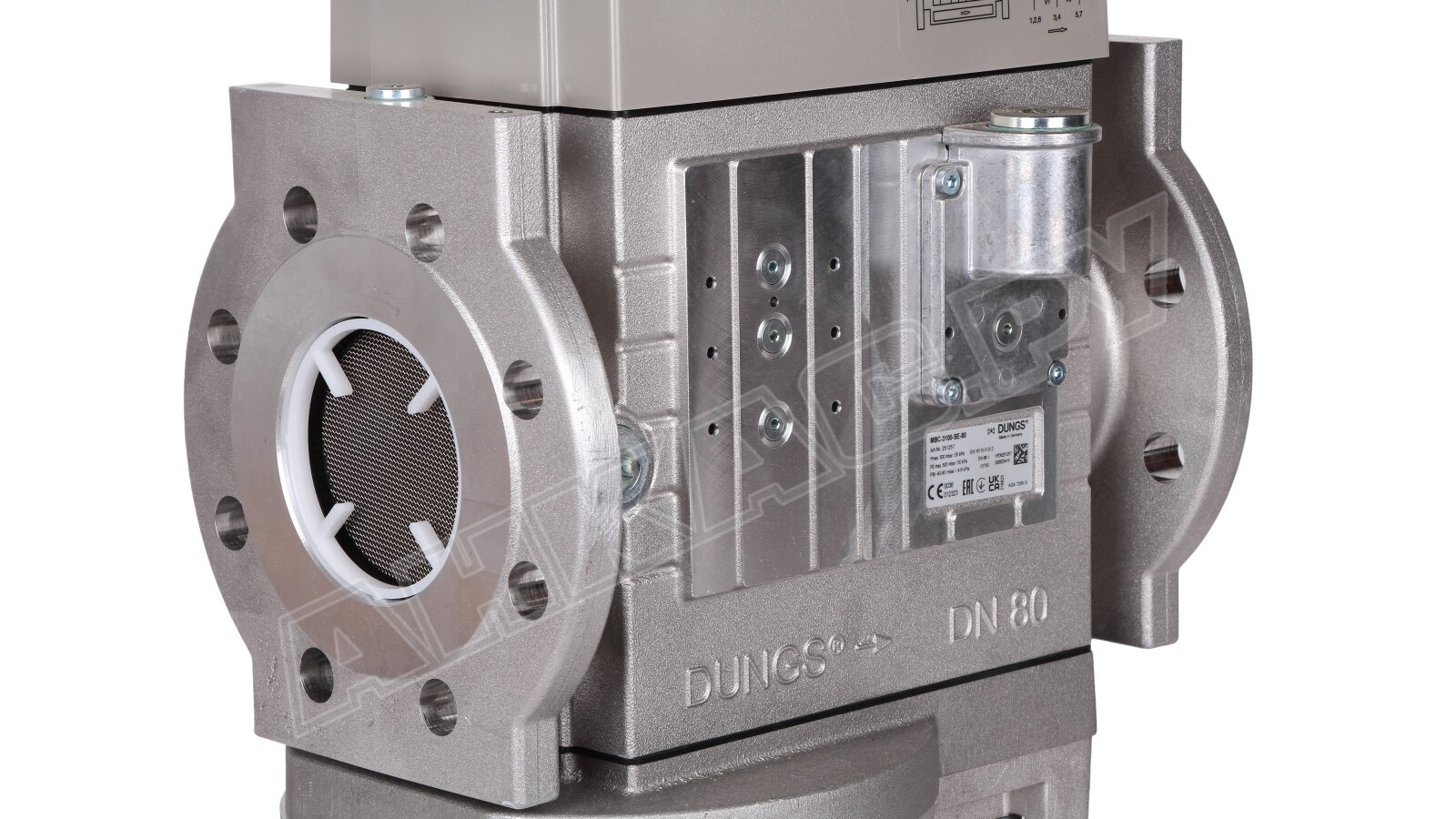

• сетчатый фильтр для улавливания частиц грязи размером от 0,8 мм.

Корпус и элементы конструкции устойчивы с составу газообразной среды, износу, изготовлены из алюминия, стали, латуни, мембраны и уплотнения – из синтетического каучука.

Особенности и ключевые параметры:

• применение в системах с входящим давлением 15-500 мбар;
• предустановленная настройка пружины регулятора 20-40 мбар;
• работа от электрической сети: 230 В, -15%, +10%;
• быстрое закрытие и быстрое открытие клапанов,  <1 сек.;
• высокая точность регулирования в широком диапазоне входных давлений;
• класс защиты от пыли и влаги IP 54;
• повышенная пропускная способность;
• внутренний импульсный трубопровод для оптимальной стабильности давления;
• штекерное подключение по DIN EN 175301-803;
• диапазон операционных температур: -15...+60°C.

Применение

Газовая рампа серии МВС может использоваться для газов семейства I-III и другой нейтральной газообразной среды. Подходит для горелок на биогазе при содержании H2S < 0,1%. Запрещено использовать устройство для жидких углеводородов в связи с разрушающим воздействием на уплотнительный материал.

Достоинства:

• многофункциональность, компактные размеры;
• быстрое срабатывание э/м клапанов;
• повышенная пропускная способность;
• точные, стабильные параметры давления перед горелкой;
• высокий уровень пыле-, влагозащиты;
• сетчатый фильтр перед газорегуляторным узлом.

Монтаж

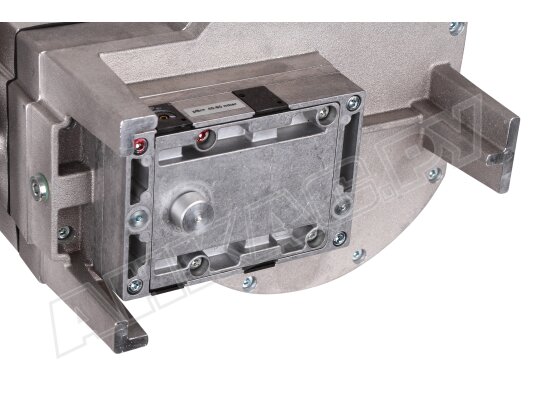

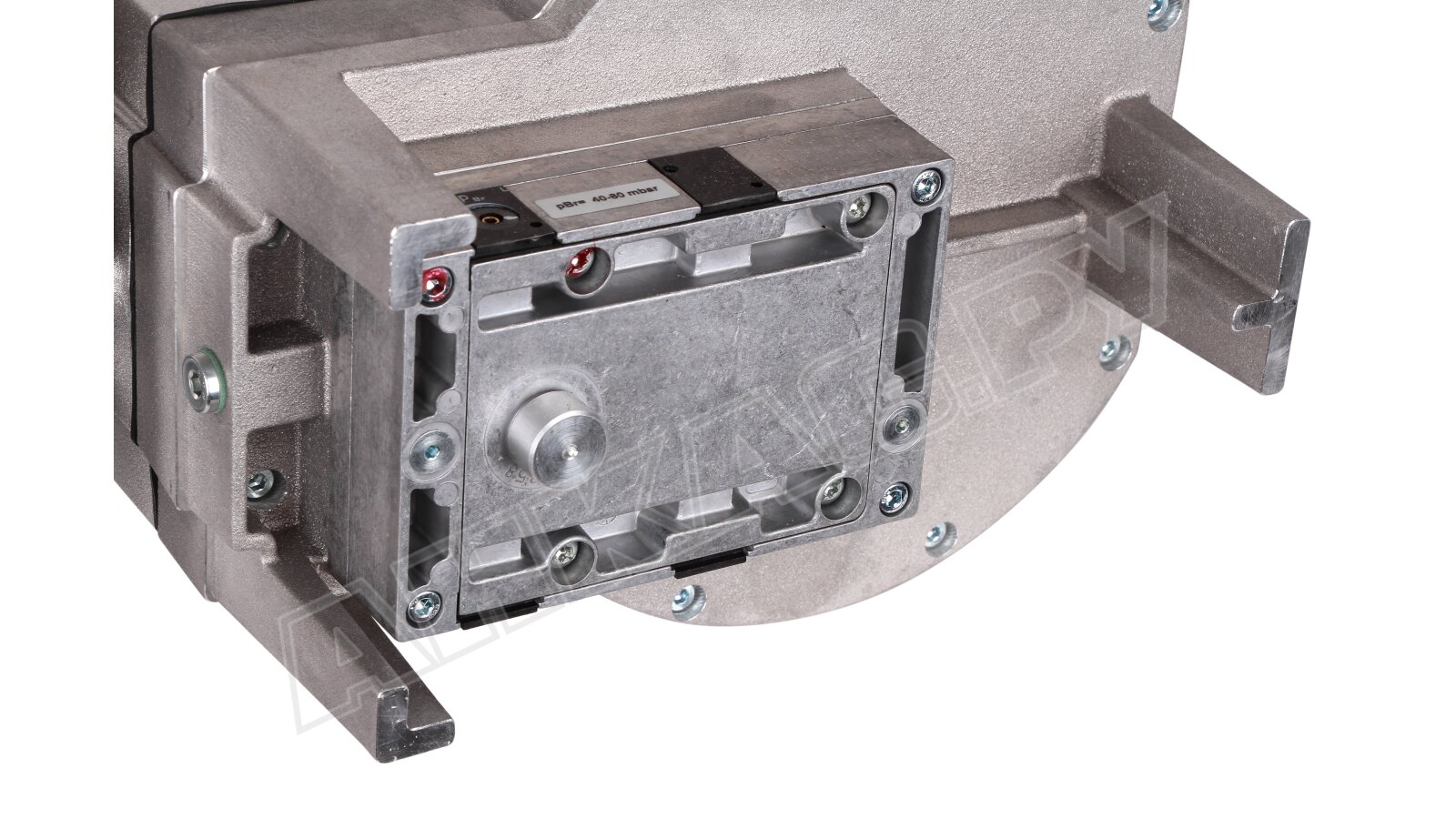

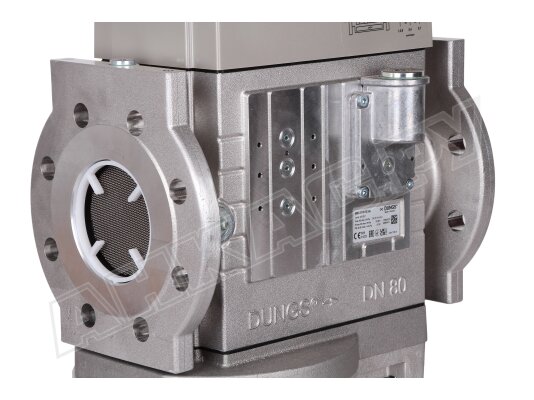

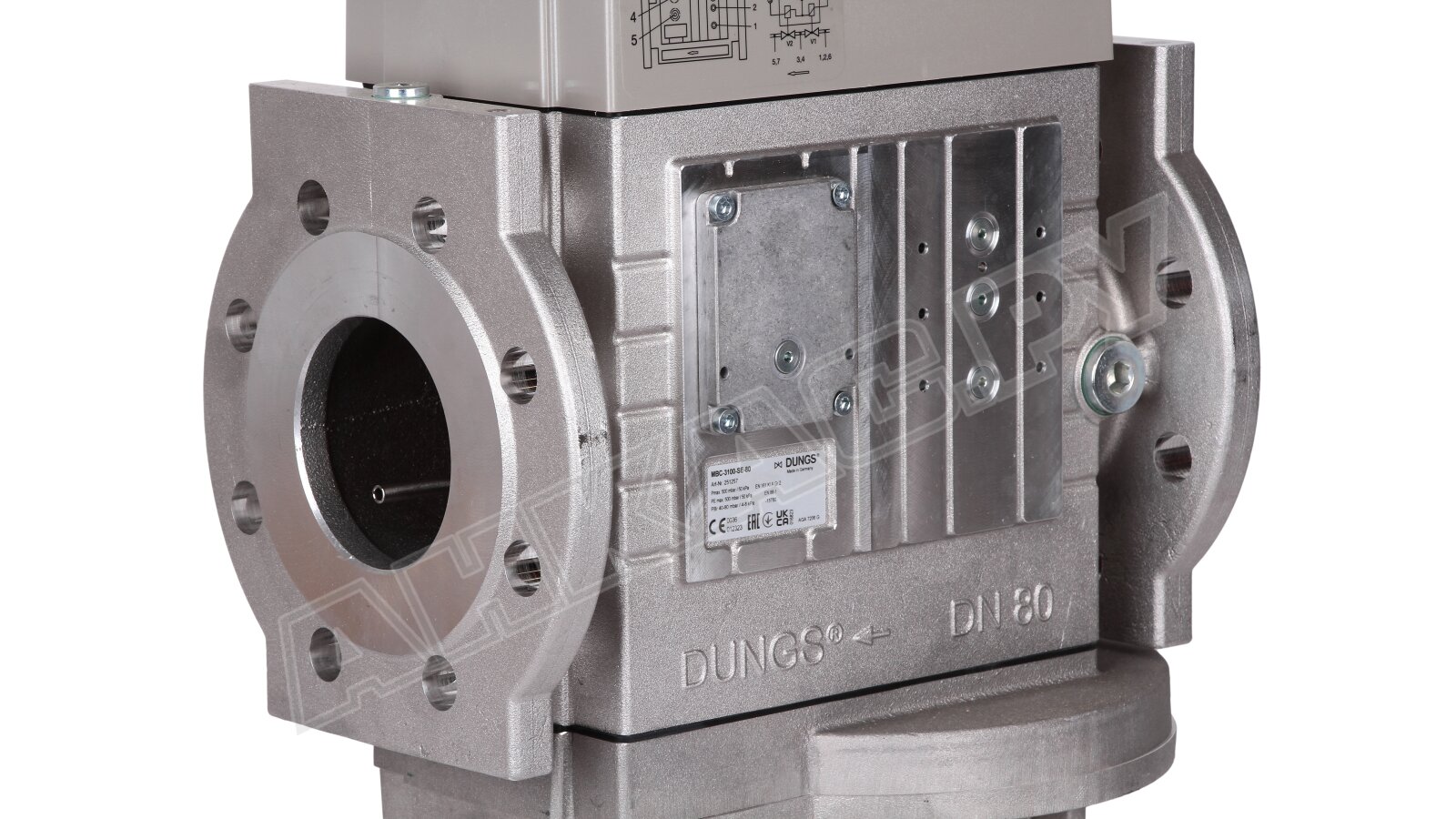

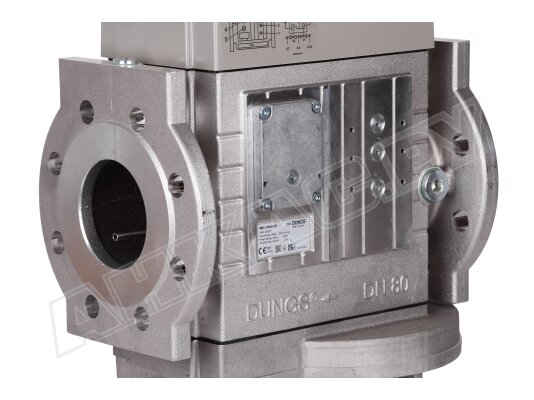

Газовый мультиблок Elco MBC-3100-SE может монтироваться в систему в вертикальном положении с вертикально расположенным магнитом. Интеграция осуществляется с помощью фланцевых соединений DN 80 по EN 1097-1. Базовое исполнение подходит для монтажа слева от горелки. Для размещения справа требуется переместить реле минимального давления на противоположную сторону блока клапанов. Для снижения нагрузки производитель рекомендует использовать специальные опоры.
