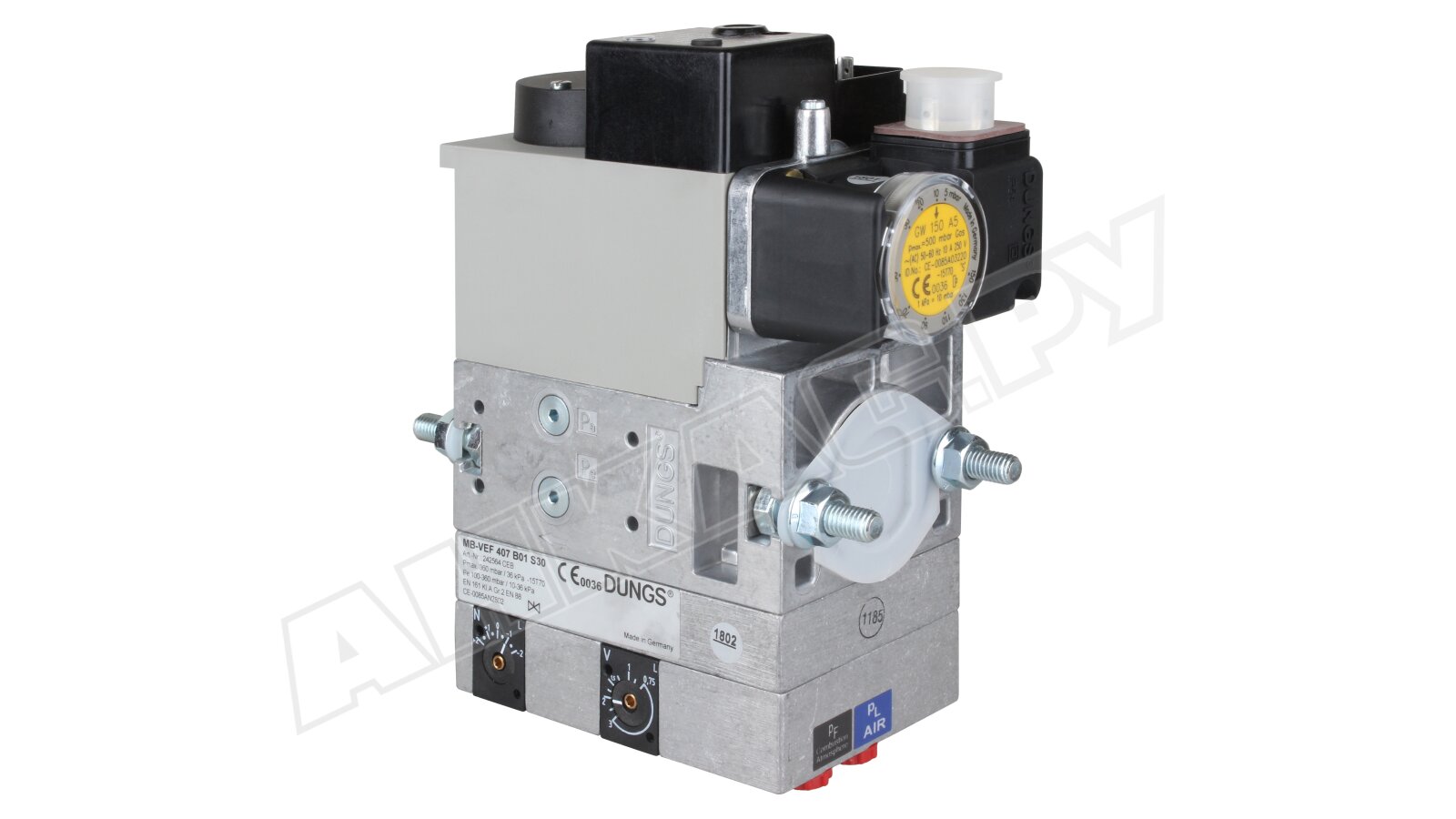

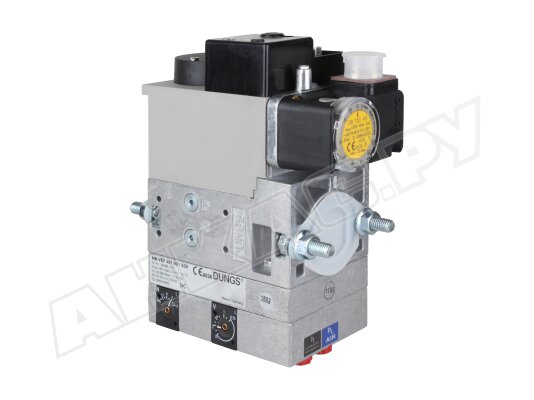

Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS

Газовый мультиблок Elco MB-VEF 407 B01 S10 RP 3/4 IMPULS, арт: 13020612 – универсальное многофункциональное устройство автоматического управления и регулирования подачи газа в компактном корпусе. Обеспечивает оптимальный состав газовоздушной смеси для эффективного горения, герметичное перекрытие потока для безопасной работы модулируемых газовых и комбинированных горелок промышленных систем отопления. Рассчитана на давление 360 мбар. Благодаря модульной конструкции может комплектоваться дополнительным оборудованием.

Состав мультиблока MB-VEF:

• два предохранительно-запорных электромагнитных клапана класса А по EN 161;
• реле для контроля достаточности давления входящего газа;
• регулятор состава газовоздушной смеси класса А по EN88 с предварительно настроенным давлением;
• фильтр из мелкой 2-слойной сетки для очистки газа (заменяется только путем демонтажа арматуры).

В комплект поставки не входят резьбовые фланцы и штекеры. Их можно заказать отдельно.

На мультиблок можно установить блок проверки герметичности клапанов и другие устройства.

Особенности и характеристики:

• электромагнитные нормально-закрытые клапаны с раздельным управлением;
• быстрое закрытие и открытие (<1 сек.) клапанов;
• точность выходных параметров давления, высокочувствительная настройка;
• регулирование соотношения от 0,75: 1 до 3: 1, установка нуля;
• применение в промышленных системах сжигания газа с давлением не более 360 мбар;
• соединение для подачи давления в топку;
• рабочая среда: газы I-III семейства и другие нейтральные газы;
• быстрое и надежное присоединение с помощью резьбы;
• места для подключения устройств контроля давления G1/8";
• защита электрических контактов от пыли и брызг воды (стандарт IP 54);
• диапазон эксплуатационных температур: -15...+70 °C;
• высокая пропускная способность;
• установка в систему вертикально с магнитом, размещенным сверху;
• электрическое подключение клапанов и реле – штекерный разъем.

Конструкция и условия эксплуатации

Мультиблок собран в компактном корпусе, что уменьшает габариты газовой линии. На входе размещено грязеулавливающее сито. Корпус отлит под давлением из алюминия, электропривод изготовлен из стали, латуни, алюминия. Материал мембраны и уплотнений – углеводородостойкий NBR каучук, силопрен, что позволяет эксплуатировать оборудование при минусовых температурах. Рабочий диапазон: -15...+60 °C. Для систем, использующих сжиженный газ, допустимые температуры: 0...+60 °C.

Реле минимального давления размещено перед первым клапаном, контролирует достаточность давления газа для нормальной работы горелки. На корпусе предусмотрены многочисленные точки для измерения давления.

Применение

Газовые мультиблоки MB-VEF используются в промышленных горелках с наддувом, предварительным смешением газа и воздуха с модуляционным и двухступенчатым плавным регулированием мощности. Благодаря универсальным соединительным размерам, компактным габаритам модуль подходит для горелок многих производителей, в т. ч. Baltur, Riello, Wieshaupt, Elco, Oilon и др.
