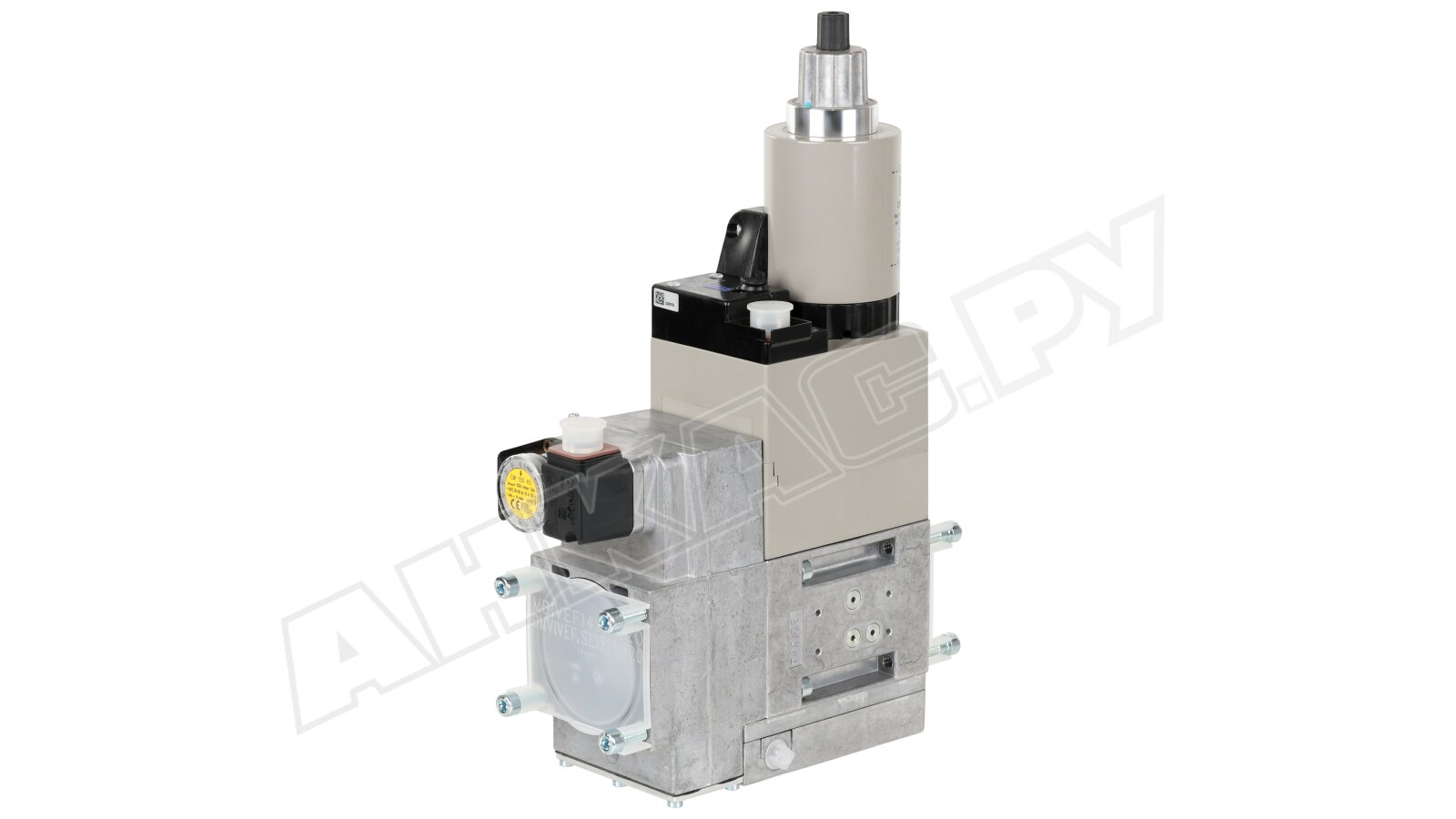

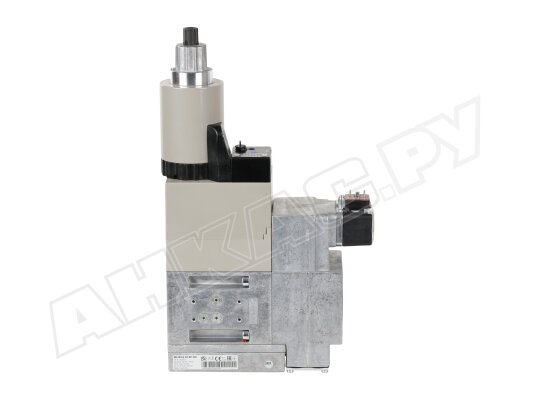

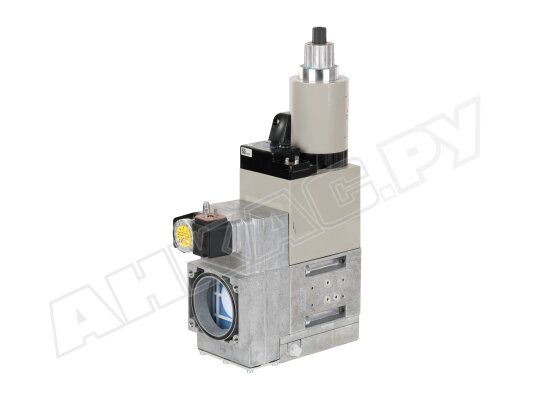

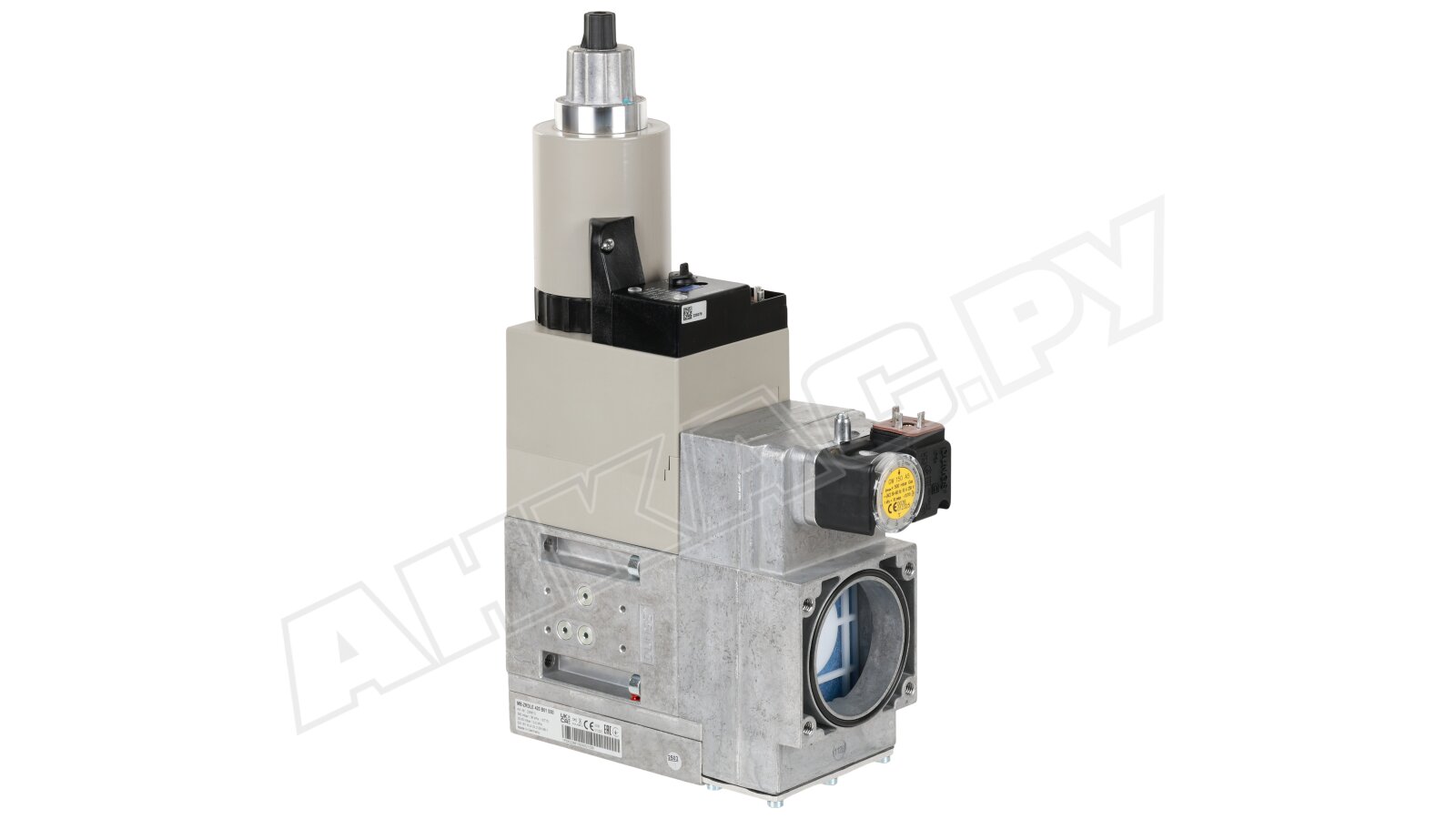

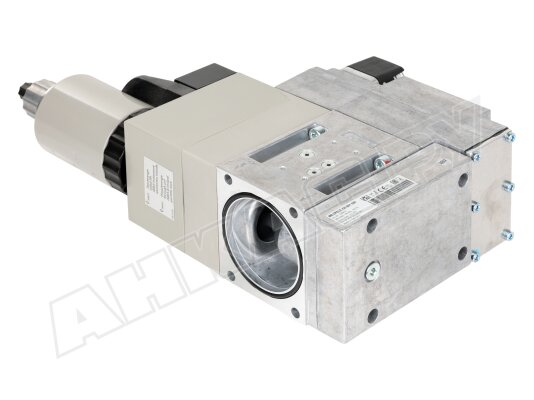

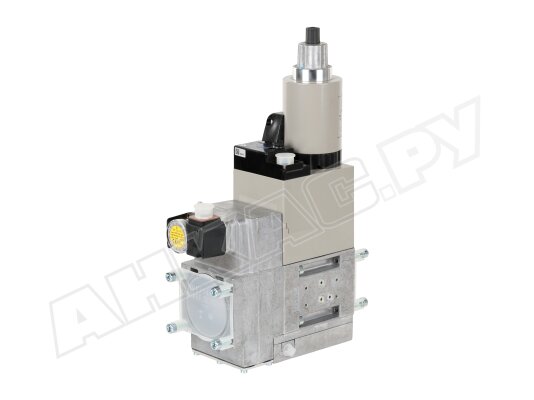

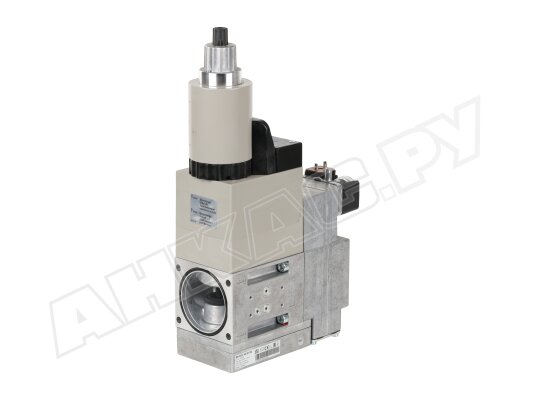

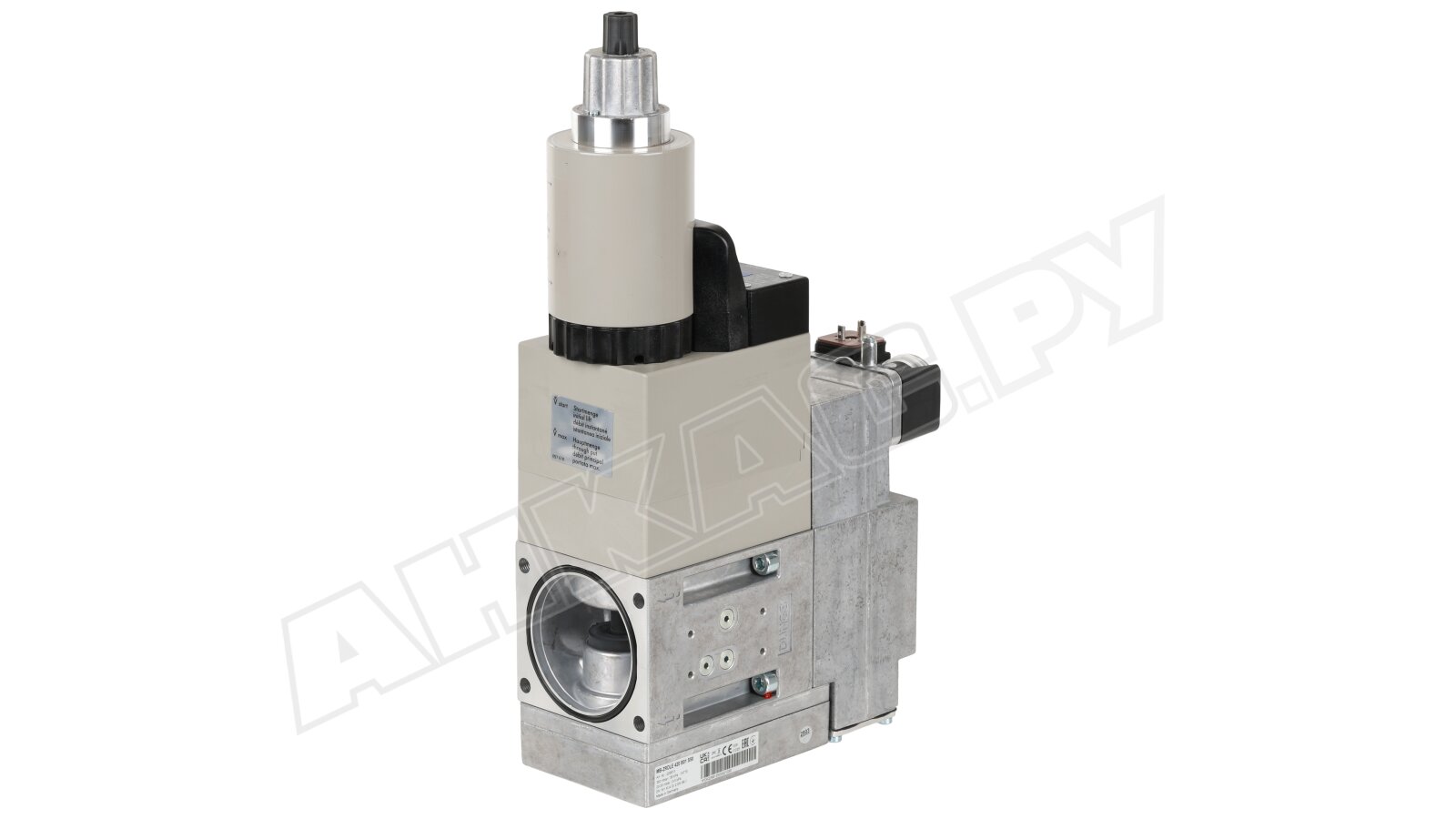

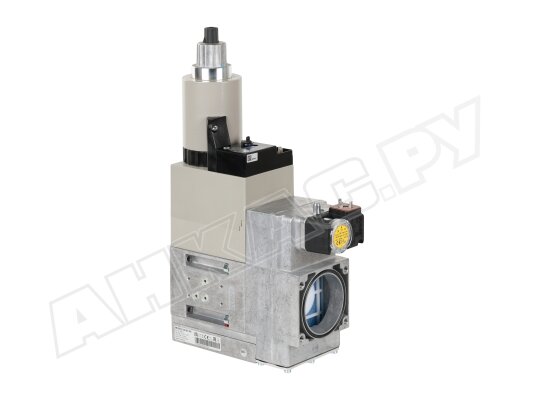

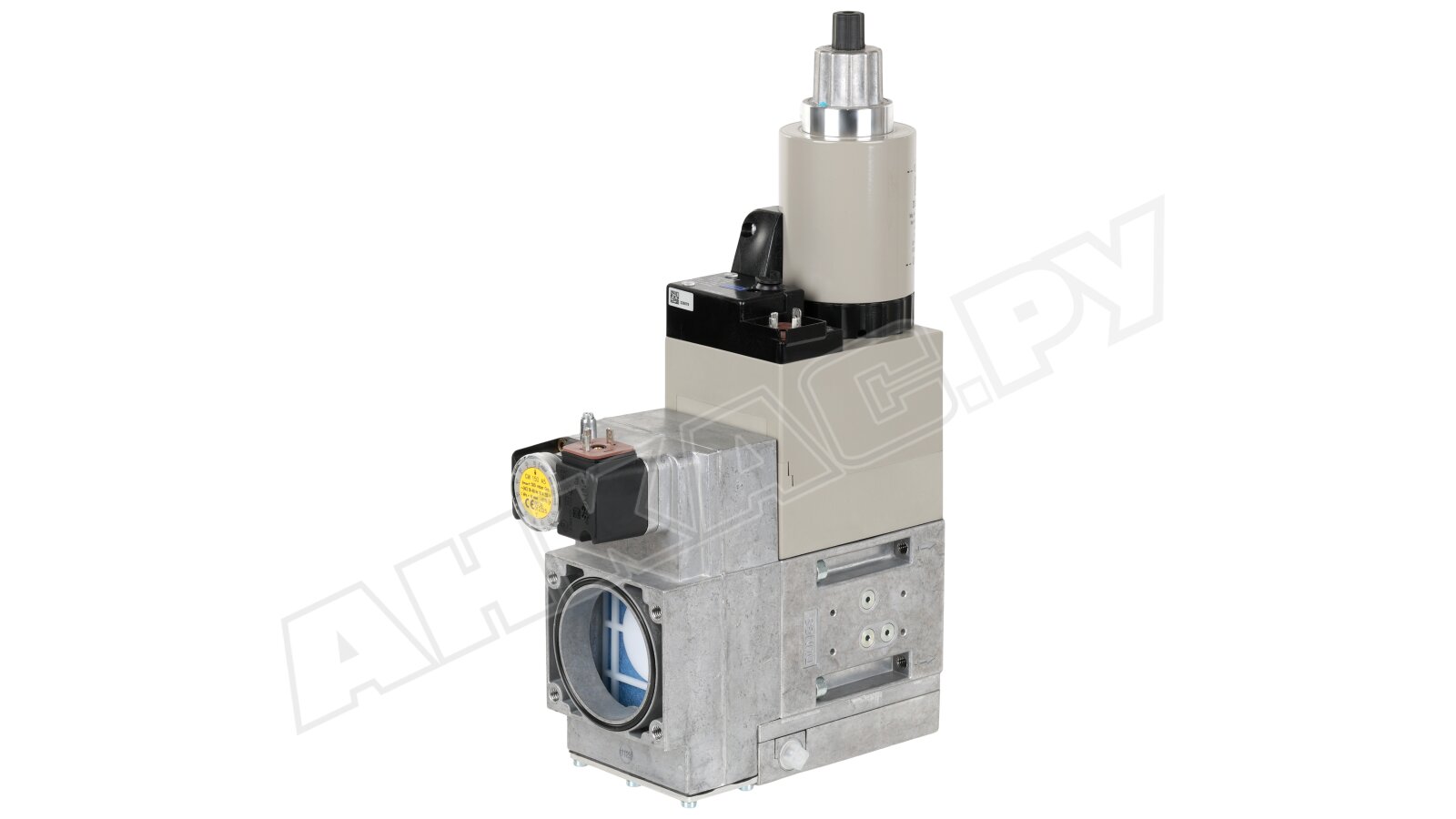

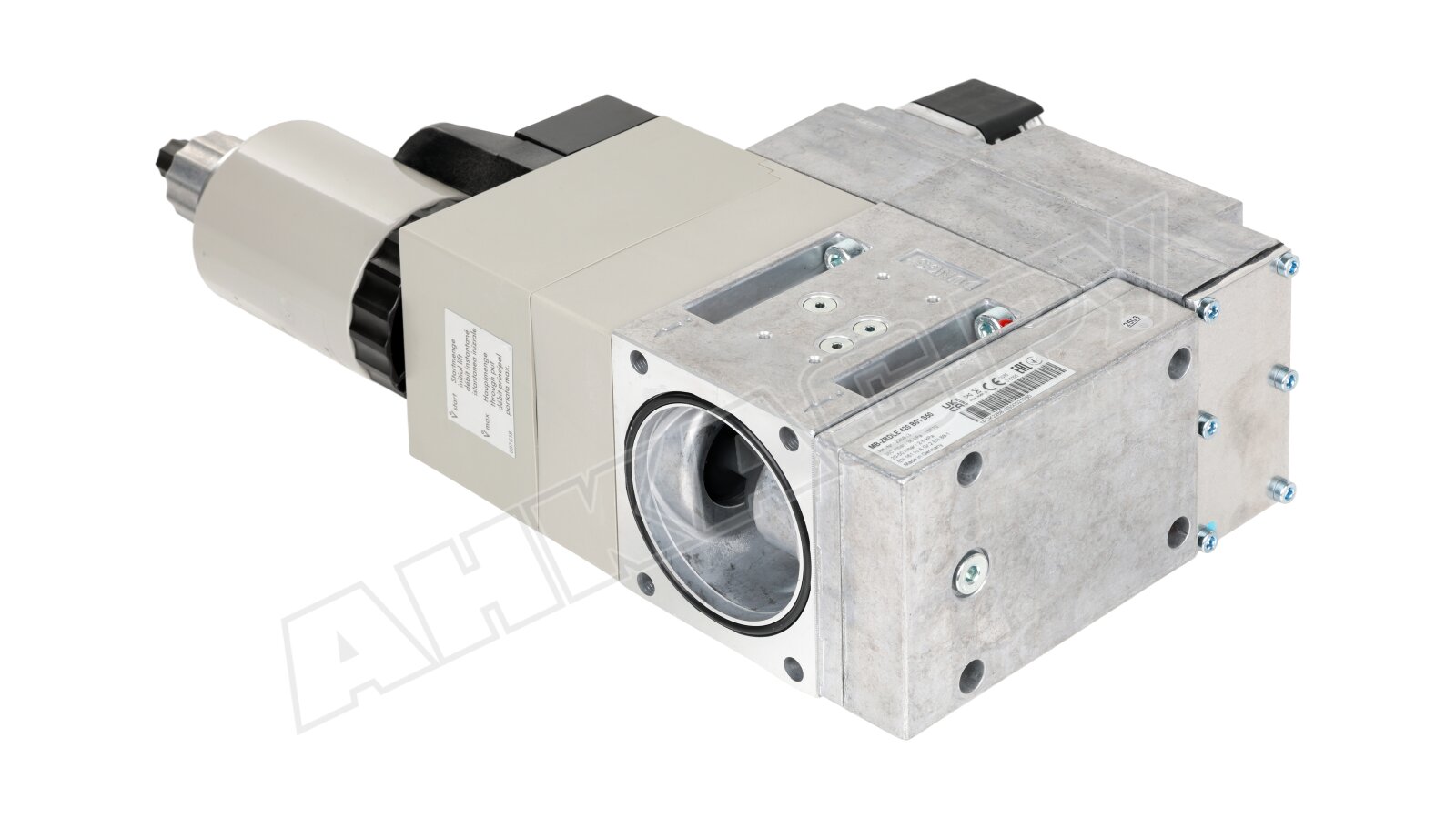

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S50

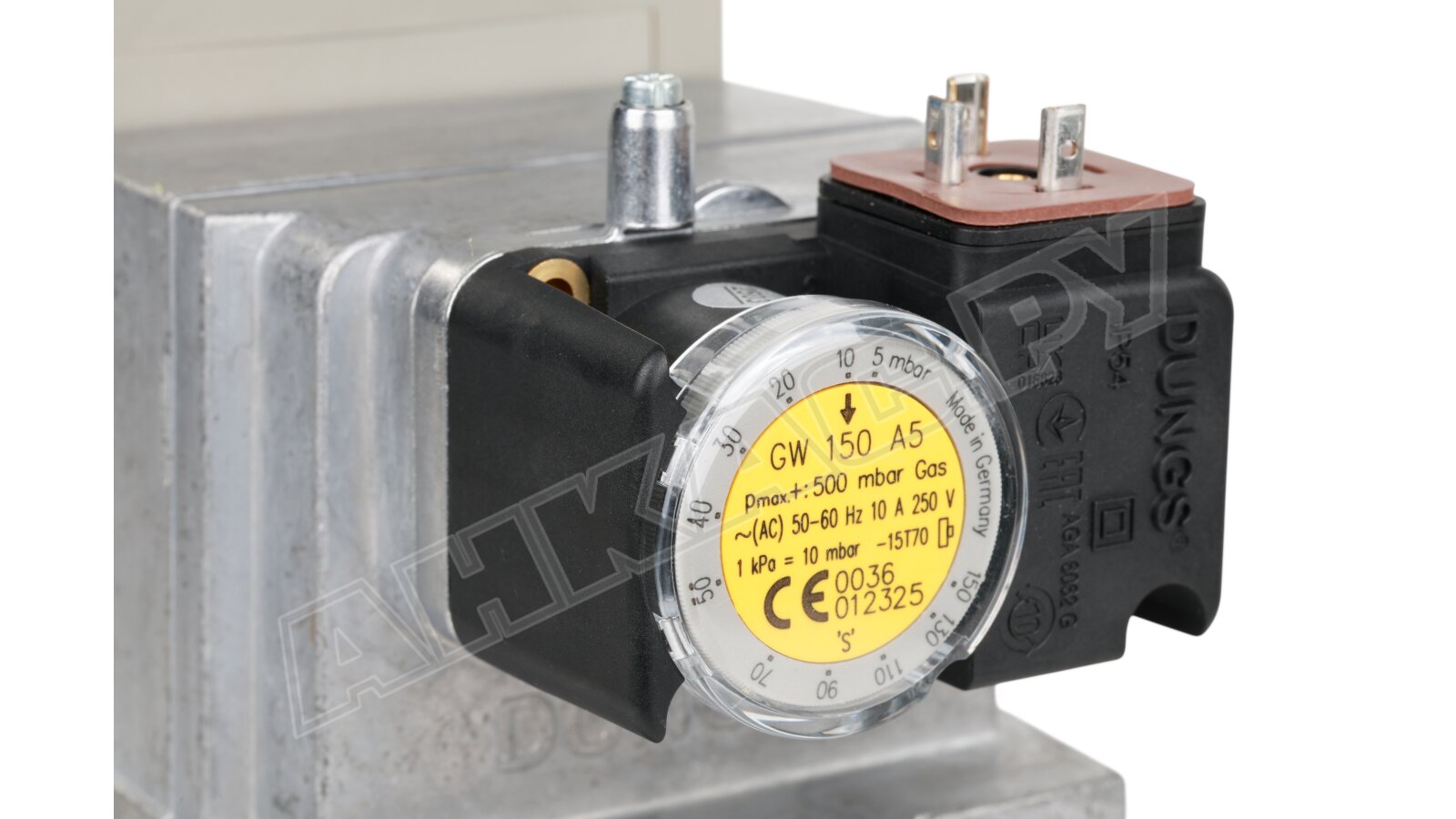

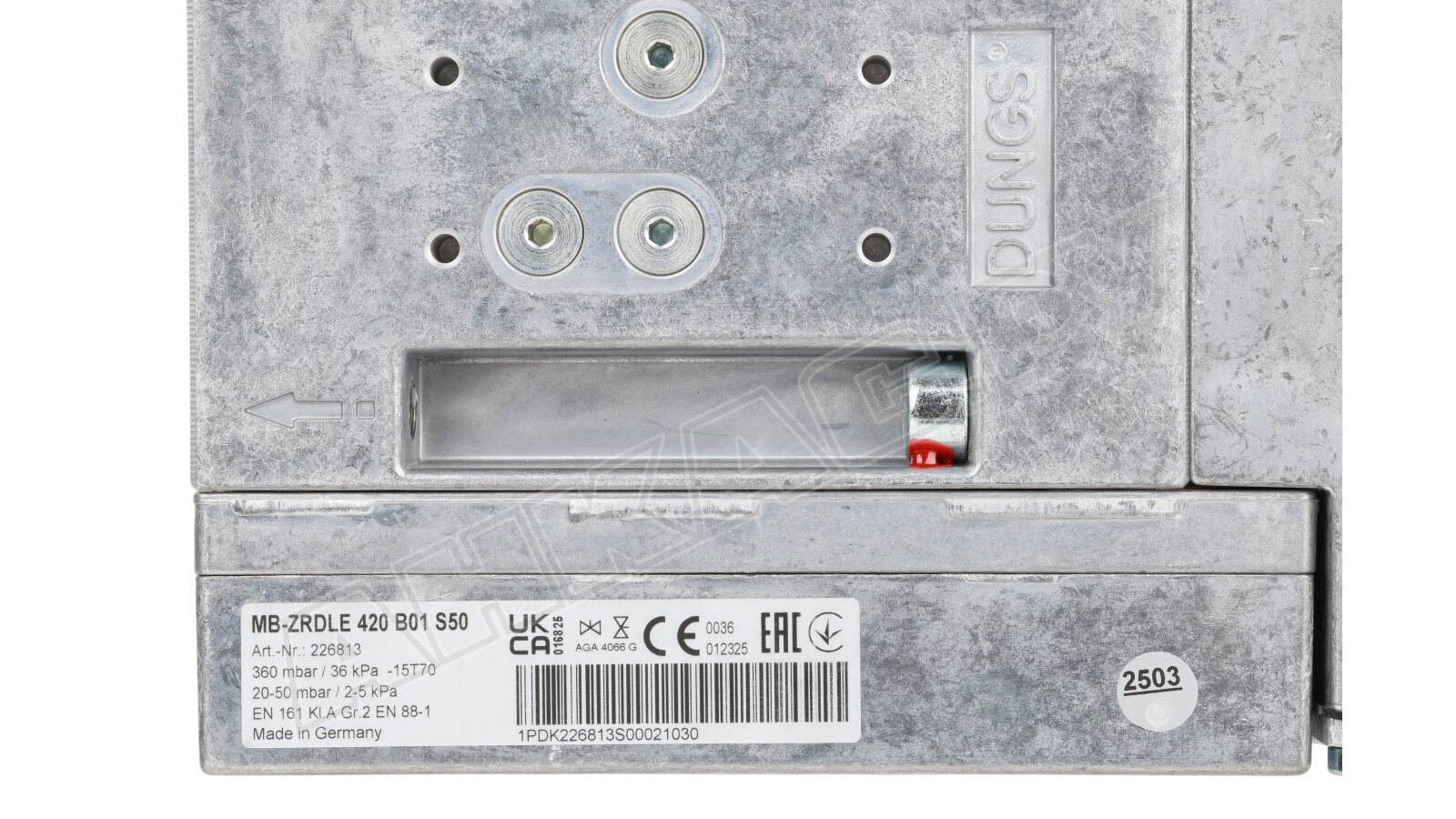

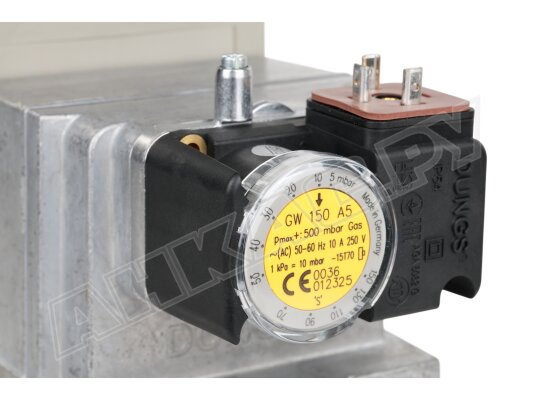

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S50: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 20-50 мбар Встроенный фильтр: предварительный фильтр Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1" - 2"

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S50 – функциональная газовая линия для двухступенчатого регулирования и контроля давления газа. Универсальное устройство подходит для большинства горелок. Благодаря удачной компоновке элементов газорегуляторного модуля, сокращена протяженность газовой линии, что способствует повышению надежности котельной установки.

Состав газового модуля

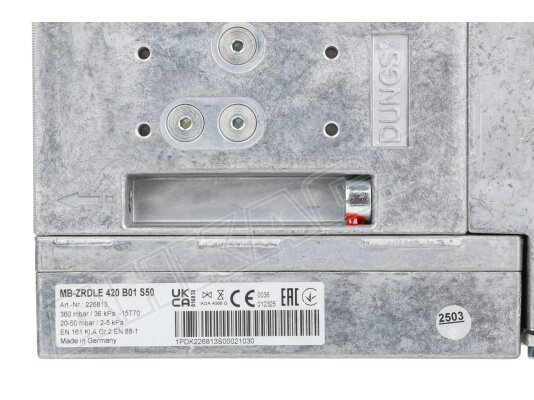

В состав мультиблока (артикул 226813) входит предварительный фильтр, э/м запорные клапаны (одно- и двухступенчатый), регулятор и реле давления. По отдельной заявке поставляются установочные фланцы и штекеры.

Основные рабочие параметры

* Модуль регулирования давления используется для нейтральной среды и газов 1-3 семейства.

* Входное/ выходное/ предельное давление – 15-360 / 20-50 / 360 мбар.

* Разрешенная температура эксплуатации: от -15 до +70 °C. Для систем сжиженного газа – только выше 0 °C.

Исполнение и особенности

Мультиблок рассчитан на работу в сложных условиях, электрические детали защищены от проникновения пыли и брызг (стандарт IP54).

Газ на входе в модульную конструкцию проходит стадию очистки от механических примесей. Фильтрация обеспечивает защиту автоматических клапанов и регулятора от засорения, что сохраняет герметичность системы и работоспособность мультиблока. В комплектацию входит сменный картридж.

Предусмотрен контроль минимального входного давления, что предотвращает затухание пламени. Использование двойного седла повышает пропускную способность газовой аппаратуры.

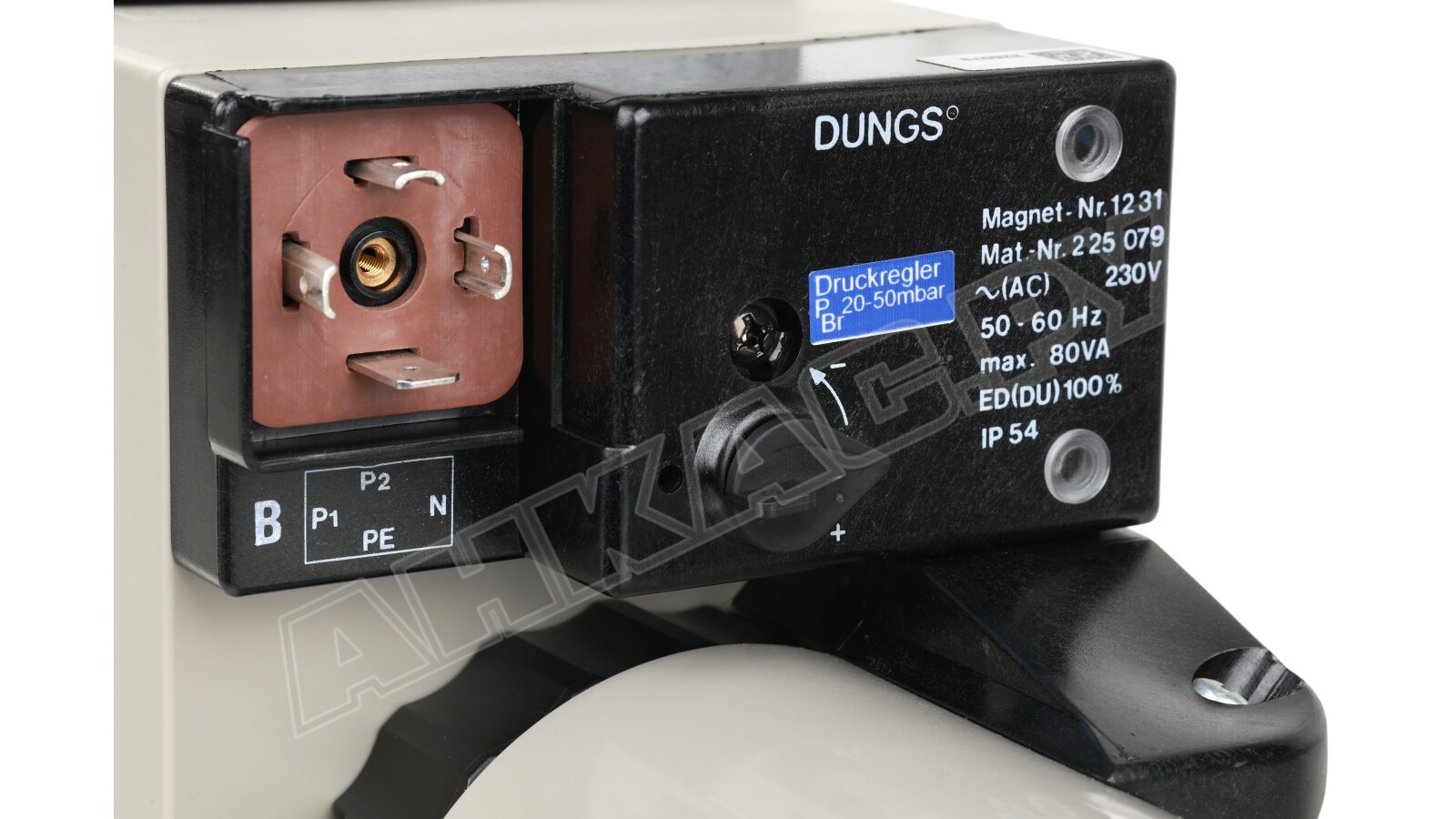

Регулятор выполняет основную функцию – поддерживает стабильные выходные параметры. Заводские настройки можно скорректировать в широком диапазоне: 20-50 мбар.

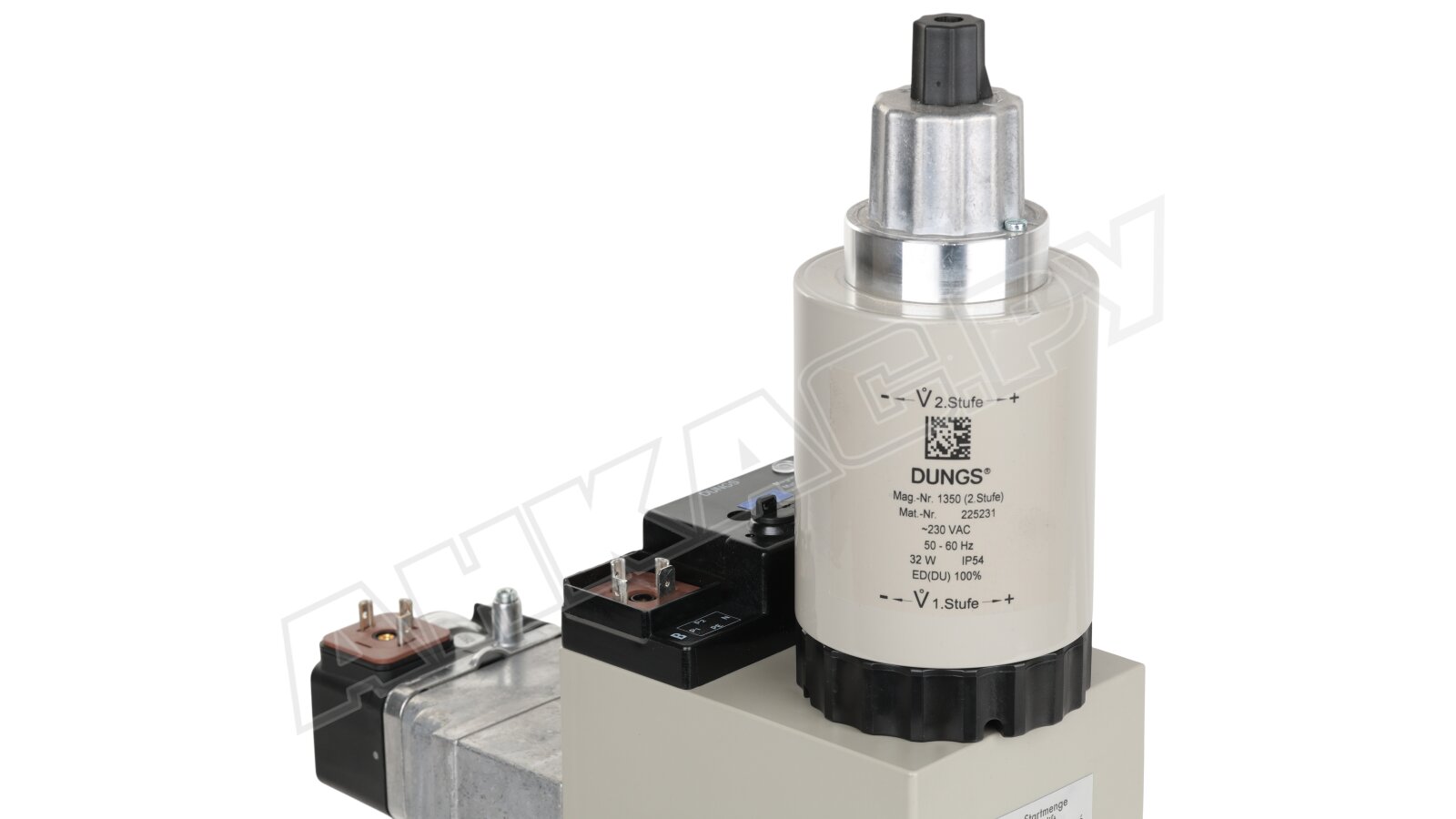

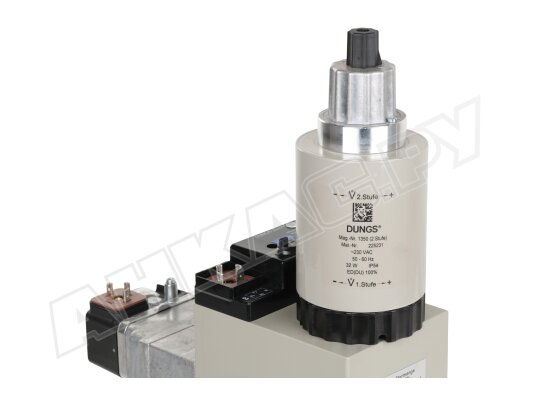

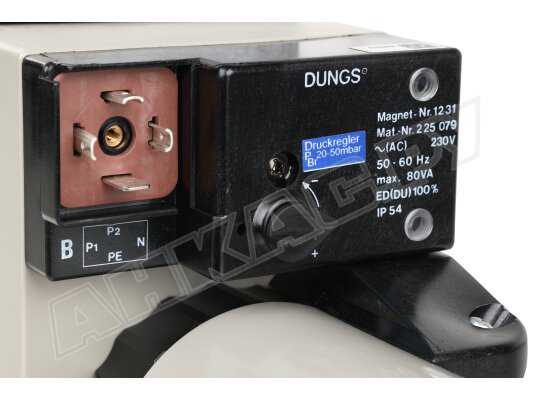

Совместное управление ЭМ клапанами способствует повышению надежности работы мультиблока. Оба клапана закрываются оперативно. Второй клапан открывается постепенно, поэтому подача газа осуществляется плавно. Предусмотрена возможность коррекции скорости открытия и стадии скоростного подъема.

Установка и эксплуатация

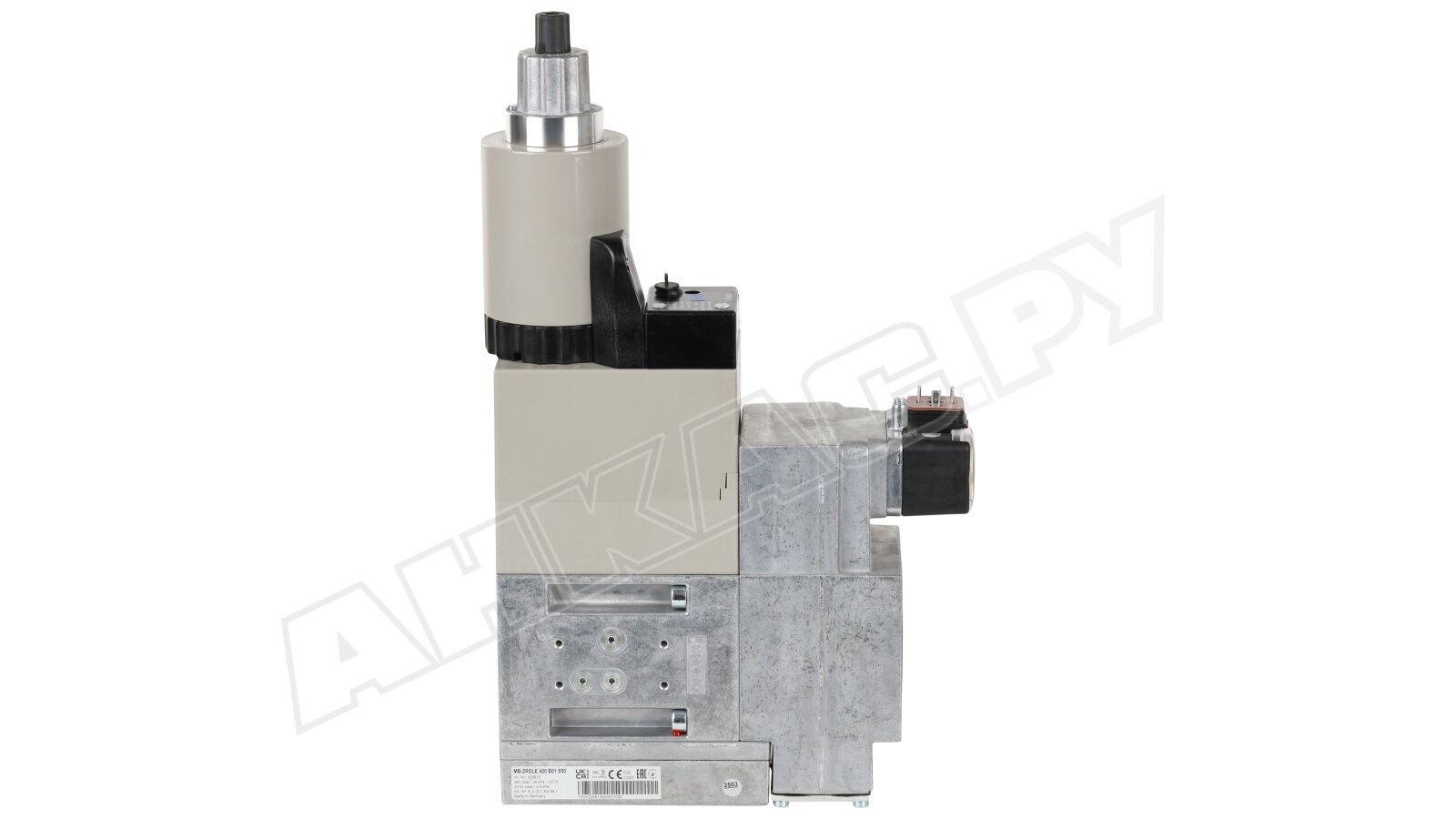

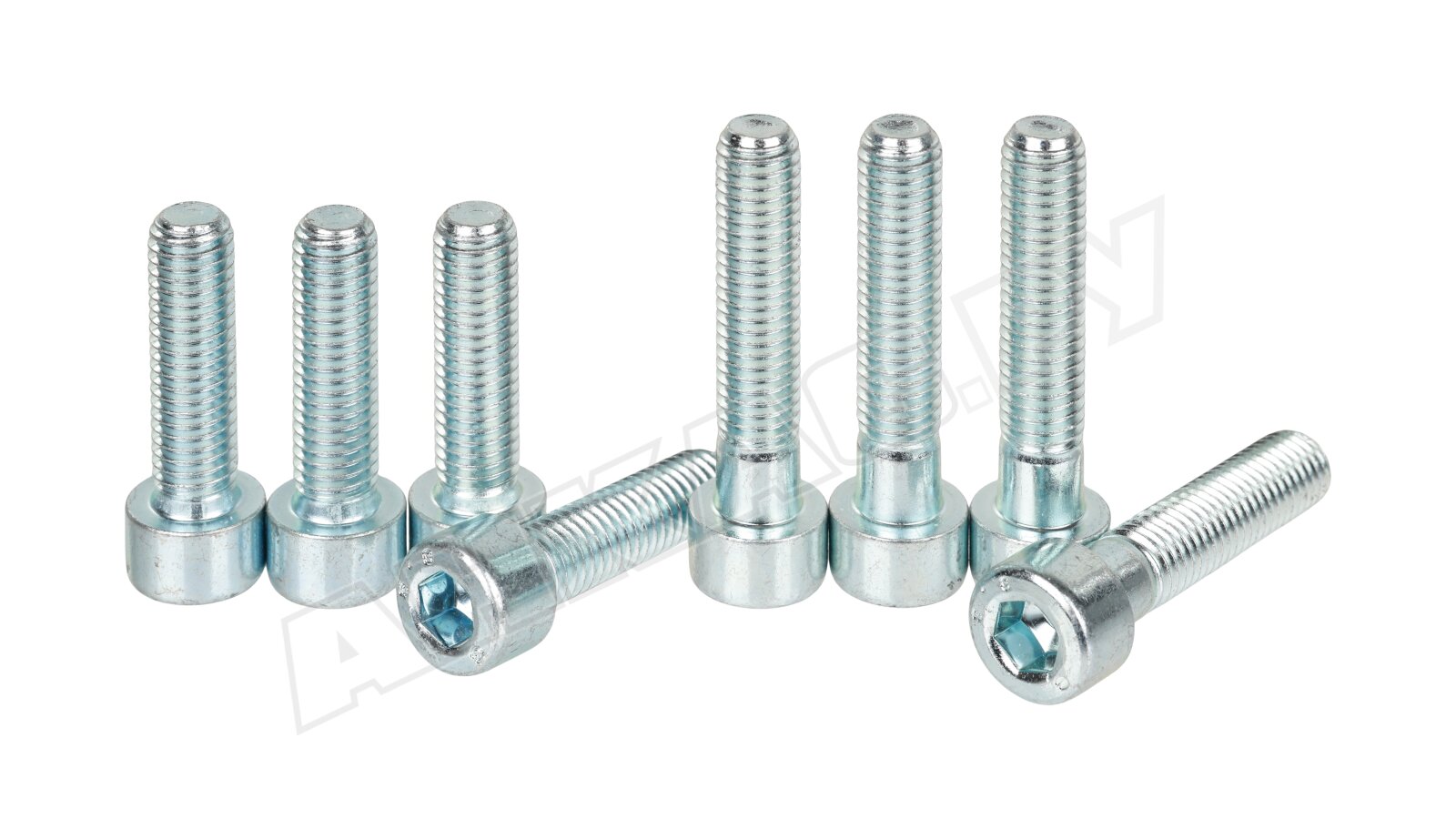

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S50 монтируется в горизонтальный или вертикальный газопровод (магнитом вверх) посредством фланцев с трубной резьбой Rp 1"-2". Возможно промежуточное положение.

При использовании мультиблока необходимо следить за степенью засоренности фильтра и осуществлять регулярную замену. Установка основного фильтра обязательна.

Достоинствами являются:

* автоматическое двухступенчатое регулирование;

* повышенная пропускная способность;

* отсеивание механических примесей на входе газа;

* высокоточная настройка выходных параметров;

* плавный розжиг и устойчивая работа горелки;

* простой резьбовой монтаж;

* надежная изоляция электродеталей (класс IP54);

* удобная компоновка, уменьшающая длину газовой линии;

* монтаж дополнительных устройств.
