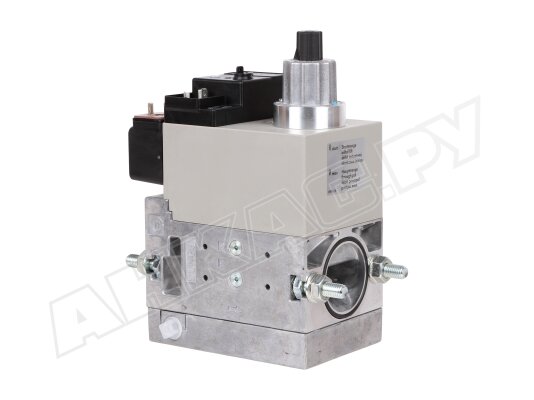

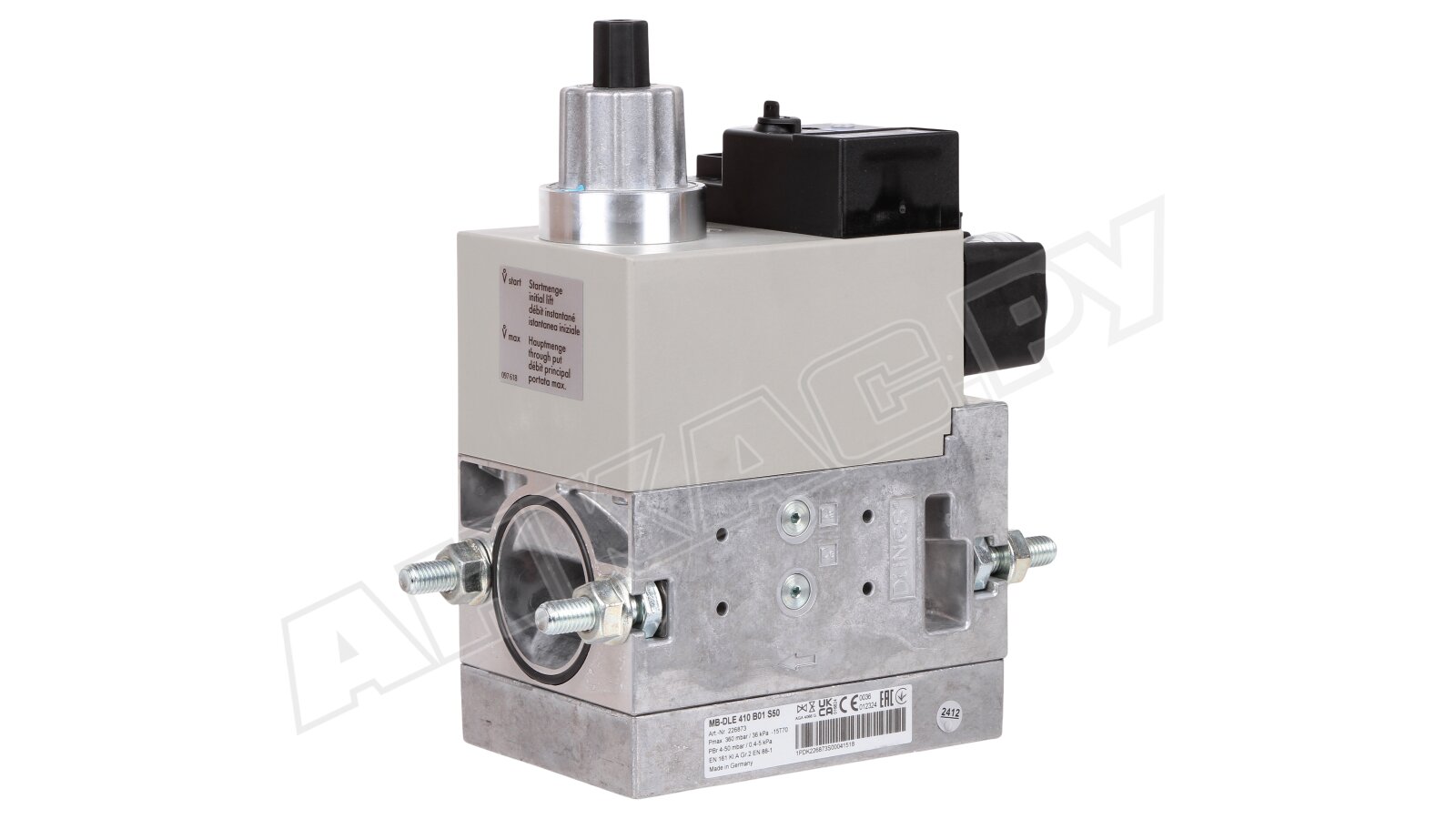

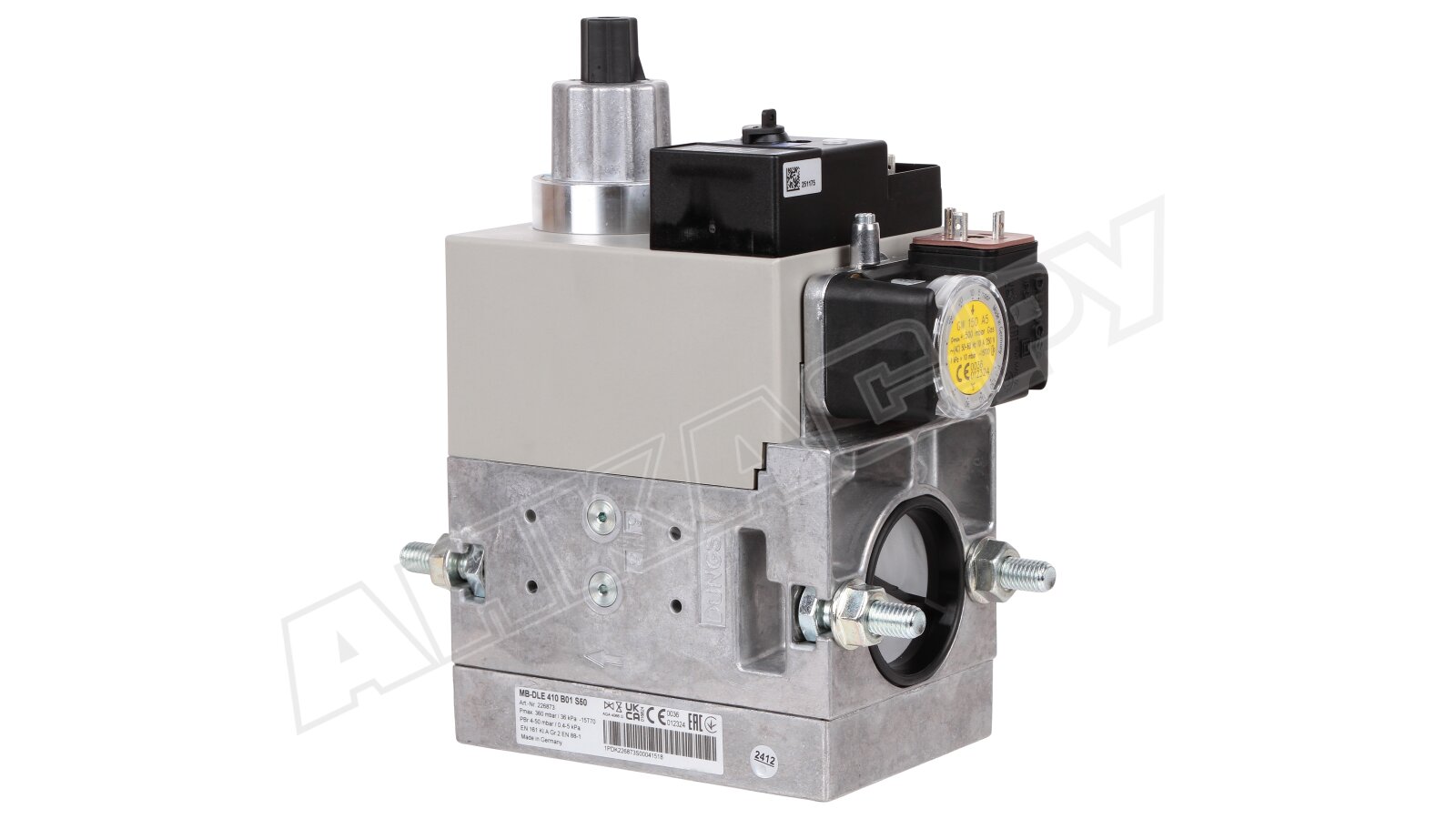

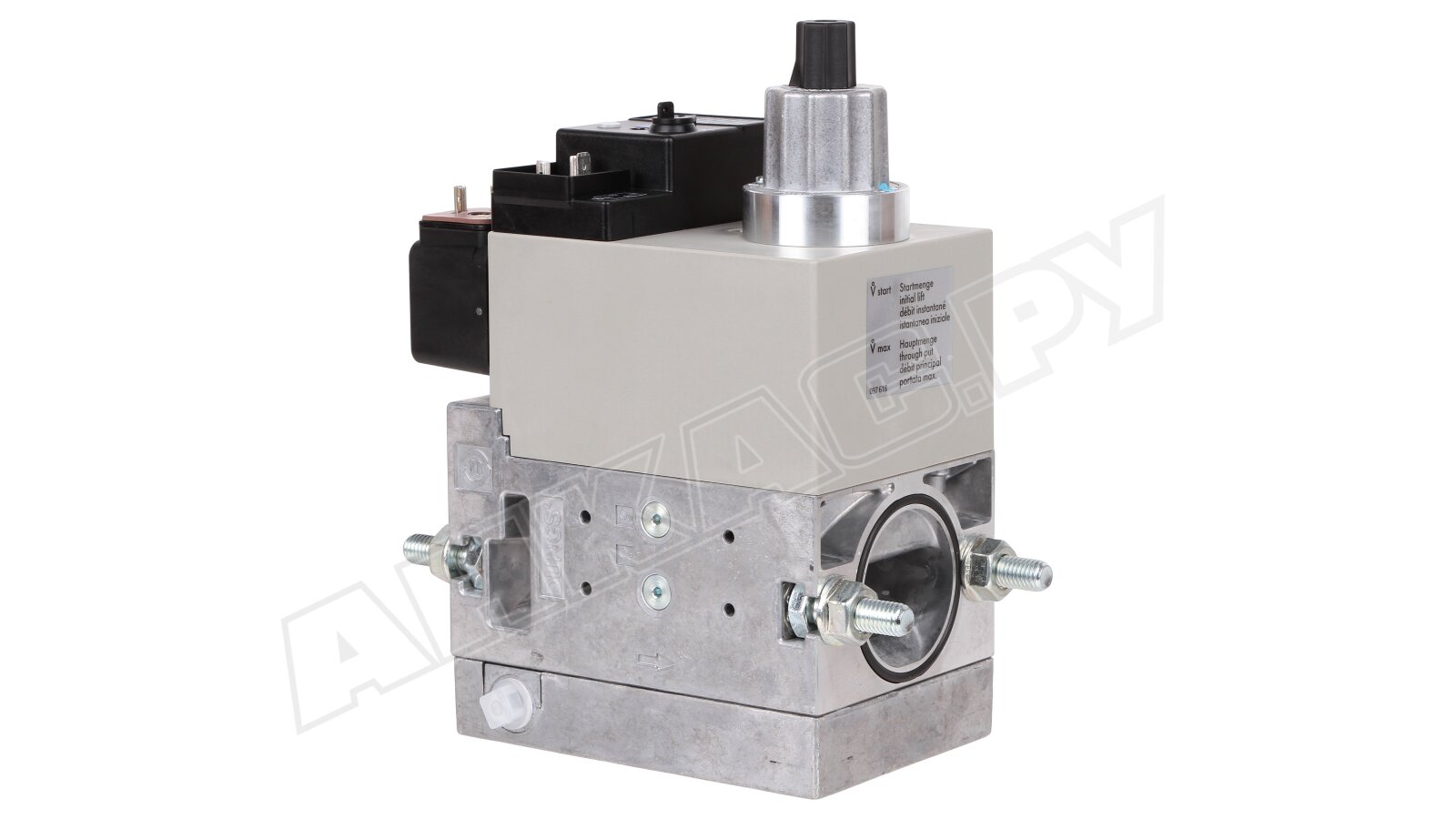

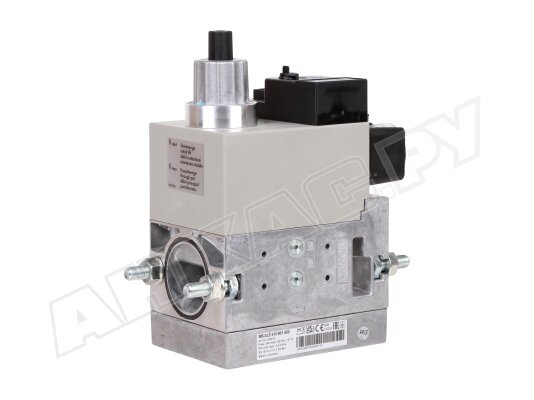

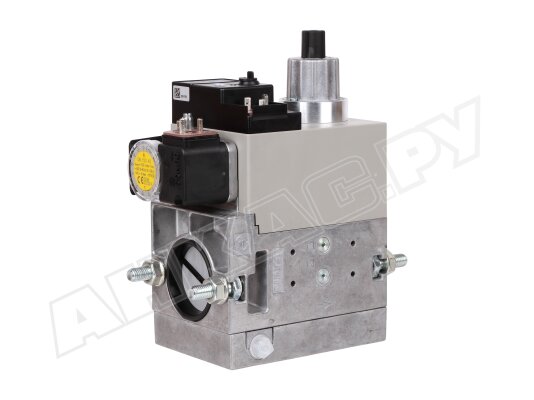

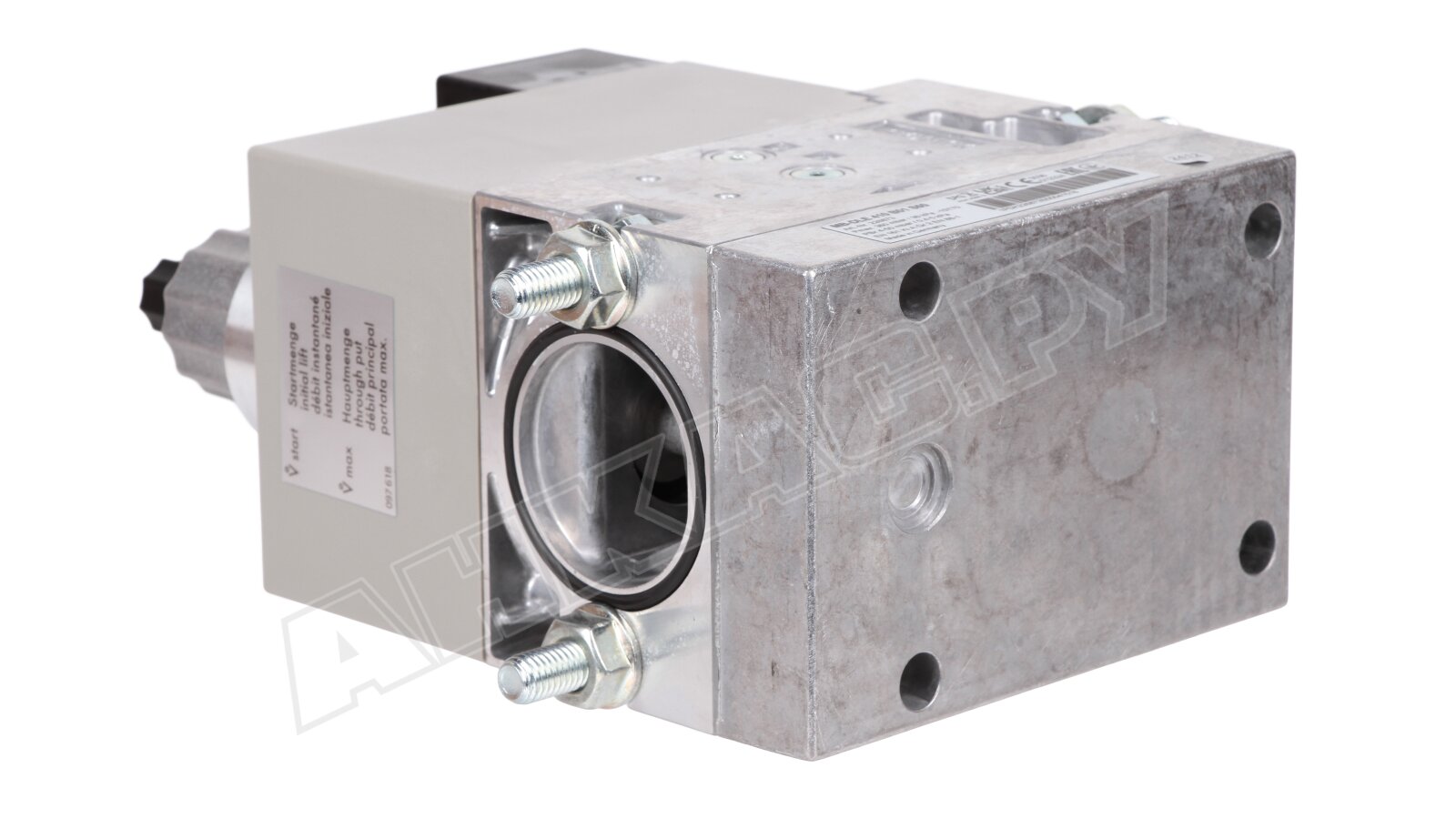

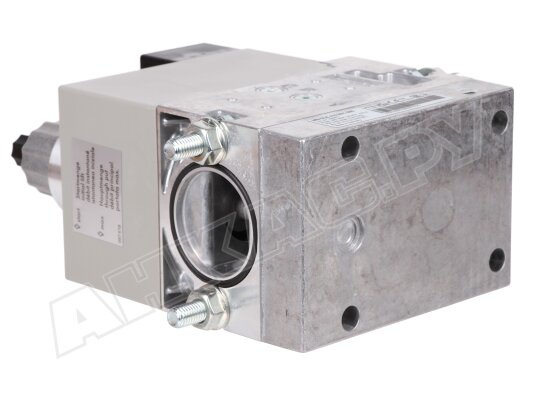

Газовый мультиблок Dungs MB-DLE 410 B01 S50

Газовый мультиблок Dungs MB-DLE 410 B01 S50, арт. 226873: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-50 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4" - 1 1/4"

Универсальный газовый мультиблок Dungs MB-DLE 410 B01 S50 подходит для одноступенчатых горелок большинства торговых марок, включая Weishaupt, Oilon, Elco, Riello. Моноблочное устройство обеспечивает автоматическое регулирование выходного давления. Монтаж в систему выполняется на резьбовые фланцы.

Важные характеристики:

• диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
• избыточное давление – 360 мбар;
• рабочая среда – газы 1, 2, 3 семейства и нейтральные газы;
• допустимая температура окружающего воздуха: от -15 °C до +70 °C.

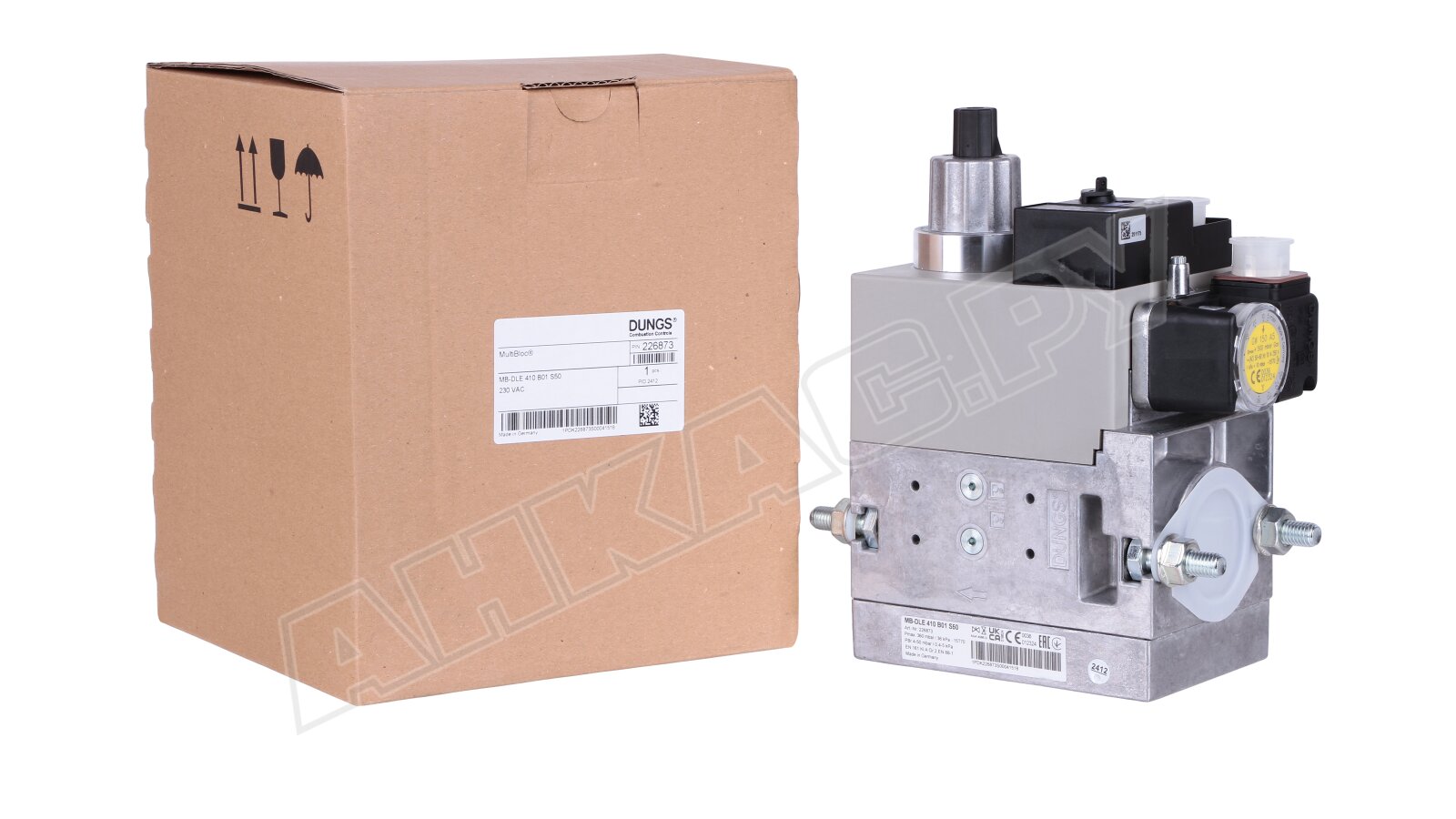

Базовый набор

Компактный моноблок включает:

• фильтр для удаления мелких примесей;
• регулятор давления;
• два ЭМ клапана А-класса с совместным управлением;

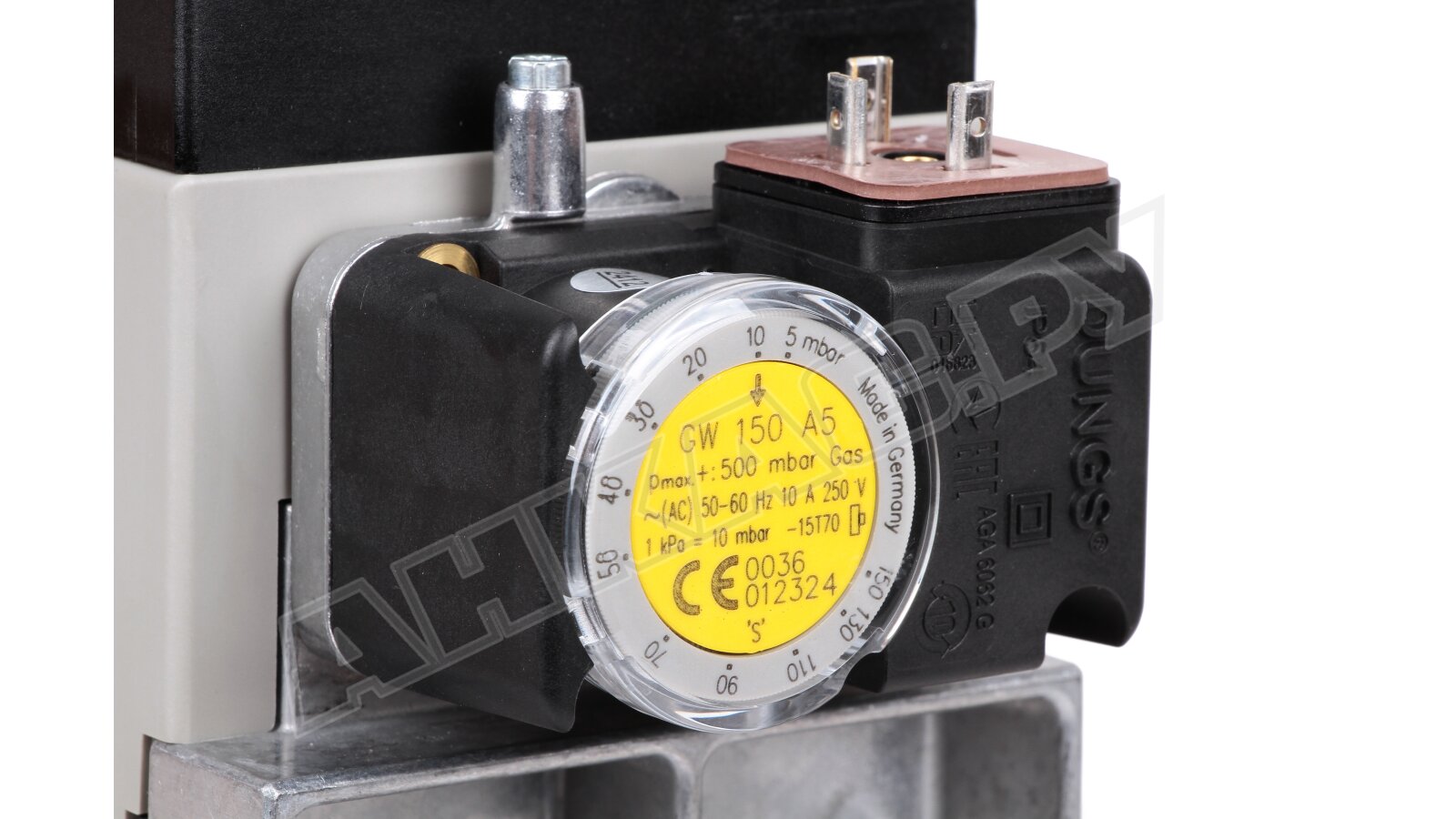

• реле давления GW 150 A5.

Базовый комплект не содержит резьбовые фланцы и штекеры для монтажа блока/ датчика реле давления.

Устройство и особенности

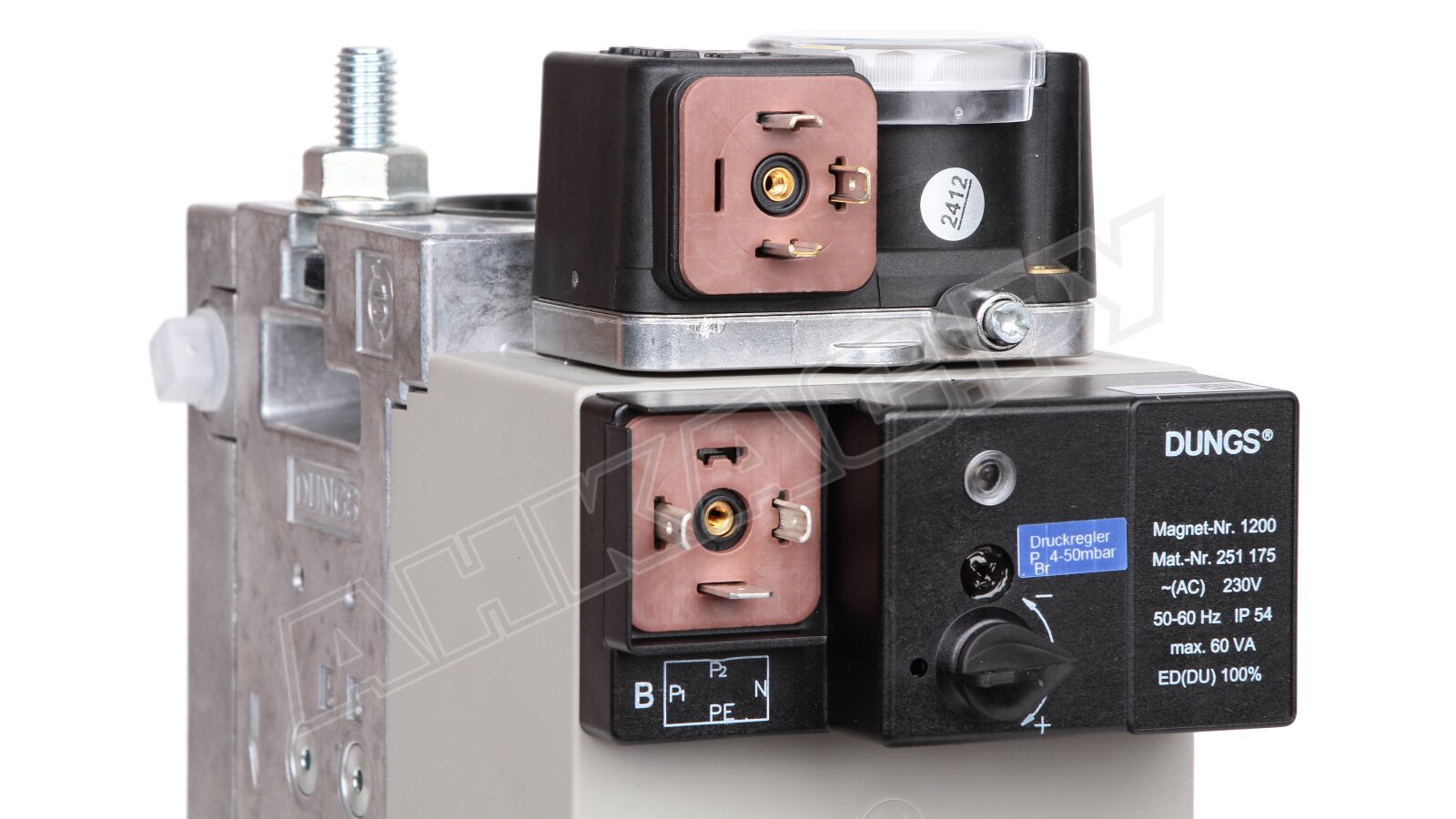

Регулирование выходного давления осуществляет регулятор пропорционально интегрального действия. Его задачей является поддержание заданного уровня давления газа и стабильная работа горелки.

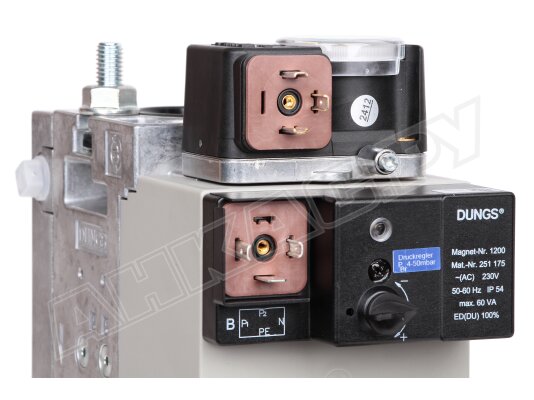

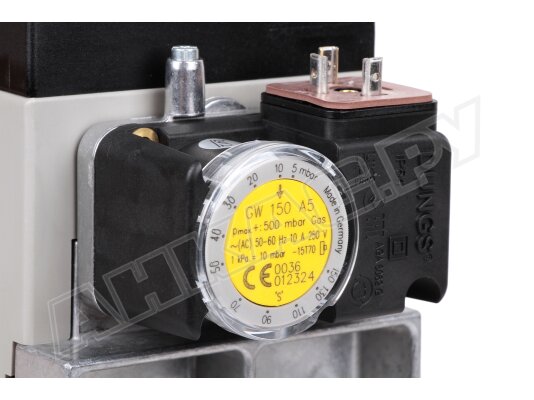

На корпусе модуля (артикул 226873) размещается датчик реле давления, контролирующий минимальное значение входного давления.

ЭМ клапаны быстро закрываются. Открытие первого осуществляется быстро, второго – медленно, что способствует плавной подаче газа. Благодаря использованию клапана V1 с быстрым закрытием, при его отключении сохраняется герметичность системы.

На клапане V2 предусмотрен дроссель, который регулирует главный поток газа. Скорость открытия ЭМ клапана можно отрегулировать с учётом производственных задач при выполнении операций пуско-наладки.

Встроенный фильтр необходимо регулярно менять при засорении. При его извлечении демонтировать арматуру не требуется. Обязательно следует установить отдельный фильтр в магистраль подачи.

Модуль может использоваться в условиях запыленности и повышенной влажности – защита электрических деталей выполнена по стандарту IP 54.

Подключение блока выполняется на фланцы с трубной резьбой Rp 3/4" - 1 1/4" (согласно ISO 7/1). Монтажное положение: горизонтальное или вертикальное.

Достоинства:

• автоматическое регулирование подачи газа, повышение безопасности работы котла;
• возможность выбора оптимального режима в широком диапазоне давления;
• плавный пуск газа;
• компактные габариты, простой монтаж на резьбовые фланцы;
• фильтр для дополнительной защиты устройства;
• датчик контроля минимального давления на входе газа;
• установка в горелки крупных производителей;
• качественная изоляция электродеталей (класс IP 54).

Купить газовый мультиблок Dungs MB-DLE 410 B01 S50 по указанной цене можно на сайте, заполнив короткую форму заказа. Устройство прошло необходимые испытания, допущено к эксплуатации, поставляется с заводской 10-летней гарантией.
