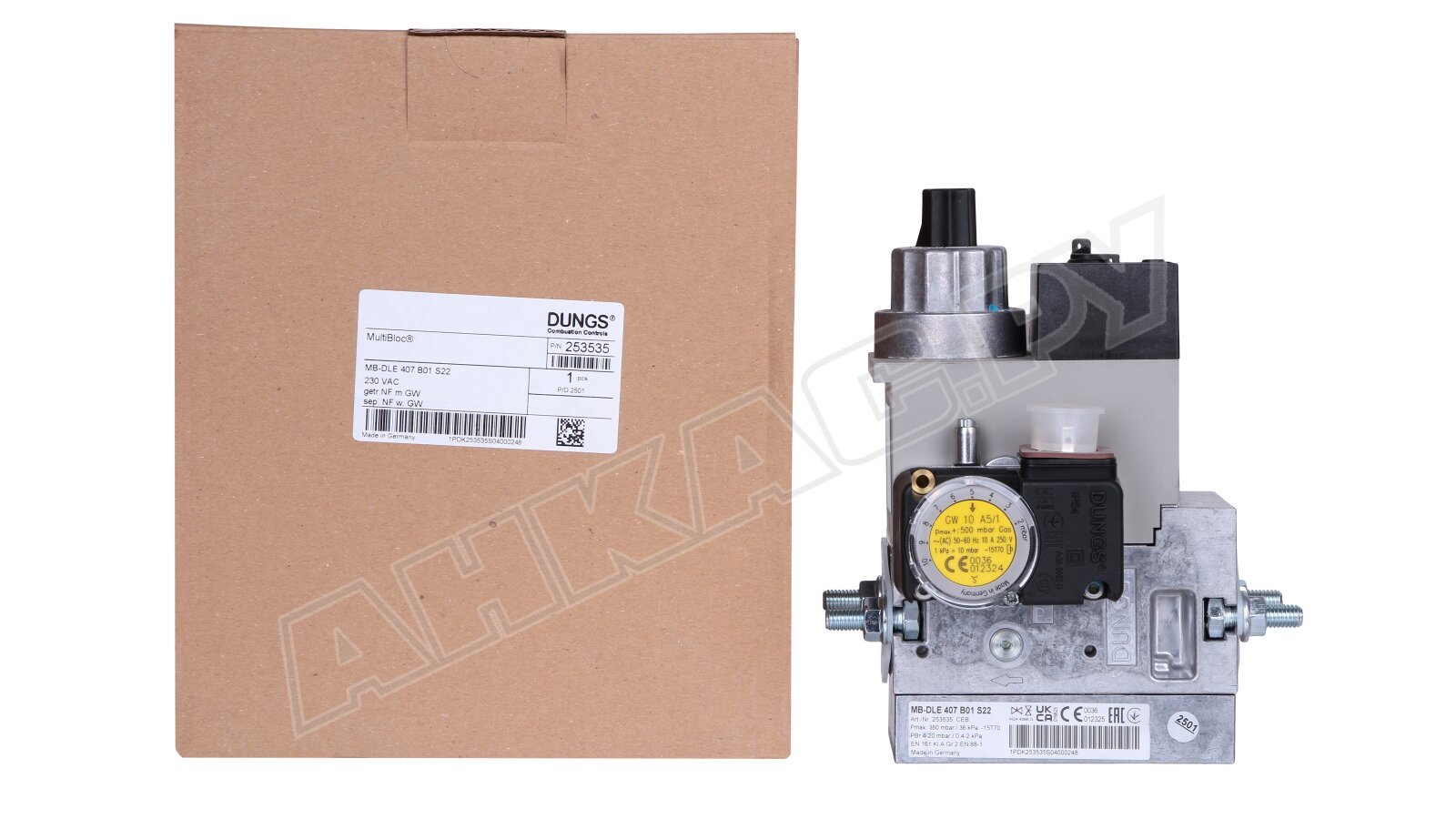

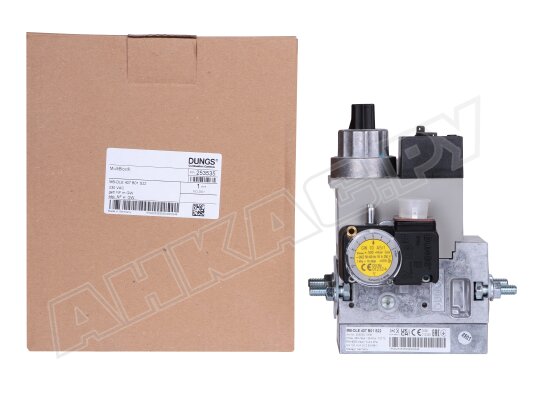

Газовый мультиблок Dungs MB-DLE 407 B01 S22

Газовый мультиблок Dungs MB-DLE 407 B01 S22: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1/2" - 3/4"

Одноступенчатый газовый мультиблок Dungs MB-DLE 407 B01 S22 – энергоэффективное, надежное устройство для оснащения горелок промышленного назначения. Модуль выполняет задачу регулирования давления и обеспечивает безопасную эксплуатацию газового котла. Компактные габариты, стандартная посадка и значительный эксплуатационный ресурс обеспечивают широкую область применения мультиблока. Он используется большинством производителей горелок: Weishaupt, Oilon, Elco, Ecoflam, Riello и пр.

Базовая комплектация

В моноблочной конструкции объединены:

• стандартный фильтр, отсеивающий посторонние примеси;

• регулятор давления;

• 2 электромагнитных клапана А-класса с раздельным управлением;

• реле давления GW 150 A5.

В базовый набор не включены резьбовые фланцы, штекеры для подключения блока и датчика.

Основные рабочие параметры:

• газ – 1, 2, 3 семейства и нейтральная газообразная среда;

• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);

• максимальное избыточное давление газа – 360 мбар;

• допустимая температура эксплуатации: от -15 °C до +70 °C.

Устройство и особенности

Основной узел мультиблока (артикул 225015) – регулятор давления. Он поддерживает фиксированное значение давления и стабильную работу горелки. Заводскую установку выходного давления можно отрегулировать при подключении блока.

На корпусе устройства смонтирован датчик реле давления, отвечающий за минимальный уровень давления газа перед первым э/м клапаном.

Электромагнитные клапаны имеют раздельное управление. Клапан V1 быстро открывается/закрывается, V2 закрывается быстро, а открывается медленно – такое исполнение позволяет плавно запускать горелку. Скорость открытия настраивается при подключении мультиблока.

Использование двойного седла обеспечивает высокую пропускную способность устройства.

На входе газа смонтирован сетчатый фильтр, сдерживающий посторонние примеси. Требуется следить за степенью загрязненности фильтра, чтобы выполнять своевременную замену. Помимо этого, рекомендуется включить в подающую линию отдельный фильтр.

Газовый мультиблок Dungs MB-DLE 407 B01 S22 может дополняться вспомогательными устройствами, с учетом текущих потребностей (блоком проверки герметичности, клапаном газопровода безопасности и пр.).

Блок встраивается в газопровод с помощью резьбовых отверстий. Параметры соединения Rp 1/2" - 3/4". Монтаж выполняется вертикально или горизонтально. Для использования в промышленных условиях корпус имеет защитную оболочку класса IP 54.

Преимущества:

• высокая пропускная способность;

• автоматическое регулирование давления газа;

• плавный запуск и стабильная работа горелки;

• датчик контроля минимального давления;

• высокоточная настройка выходных параметров;

• стандартный монтаж на резьбовые фланцы;

• вариативность установки – в вертикальный/горизонтальный газопровод;

• наличие штатного фильтра для защиты конструкции;

• надежная изоляция корпуса (стандарт IP 54).

На сайте АНКАС можно купить газовый мультиблок Dungs MB-DLE 407 B01 S22 и другие комплектующие для отопительной системы по доступной цене. Оставьте заявку или позвоните, чтобы сделать заказ.
