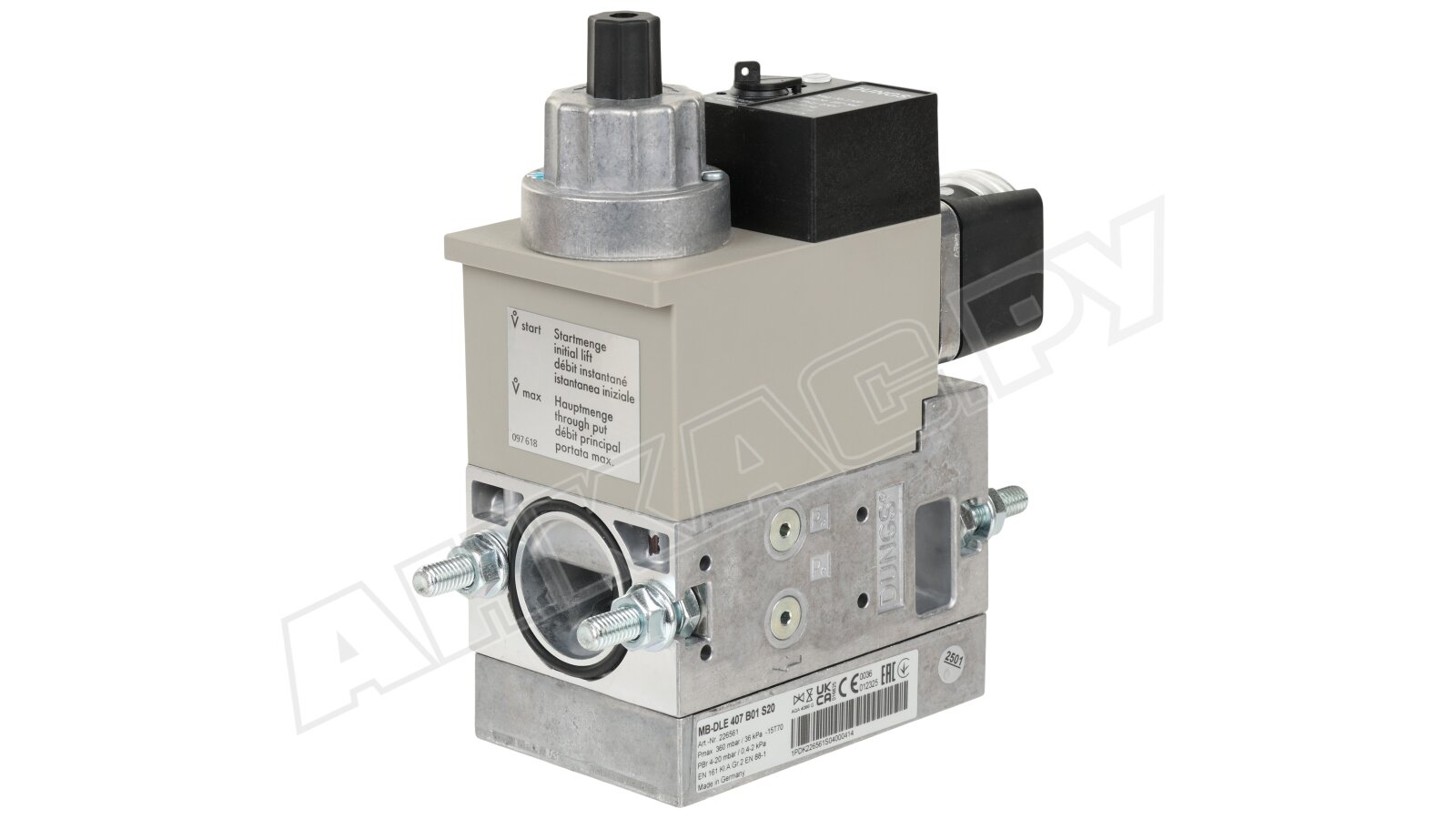

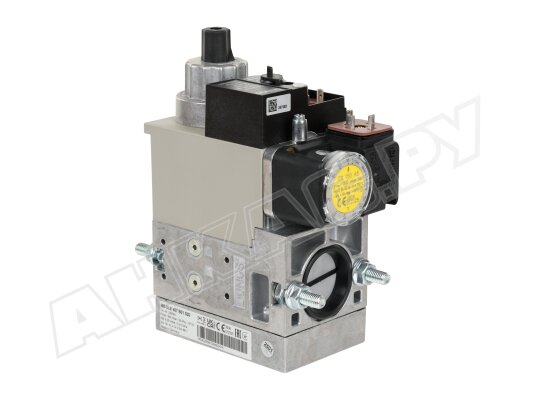

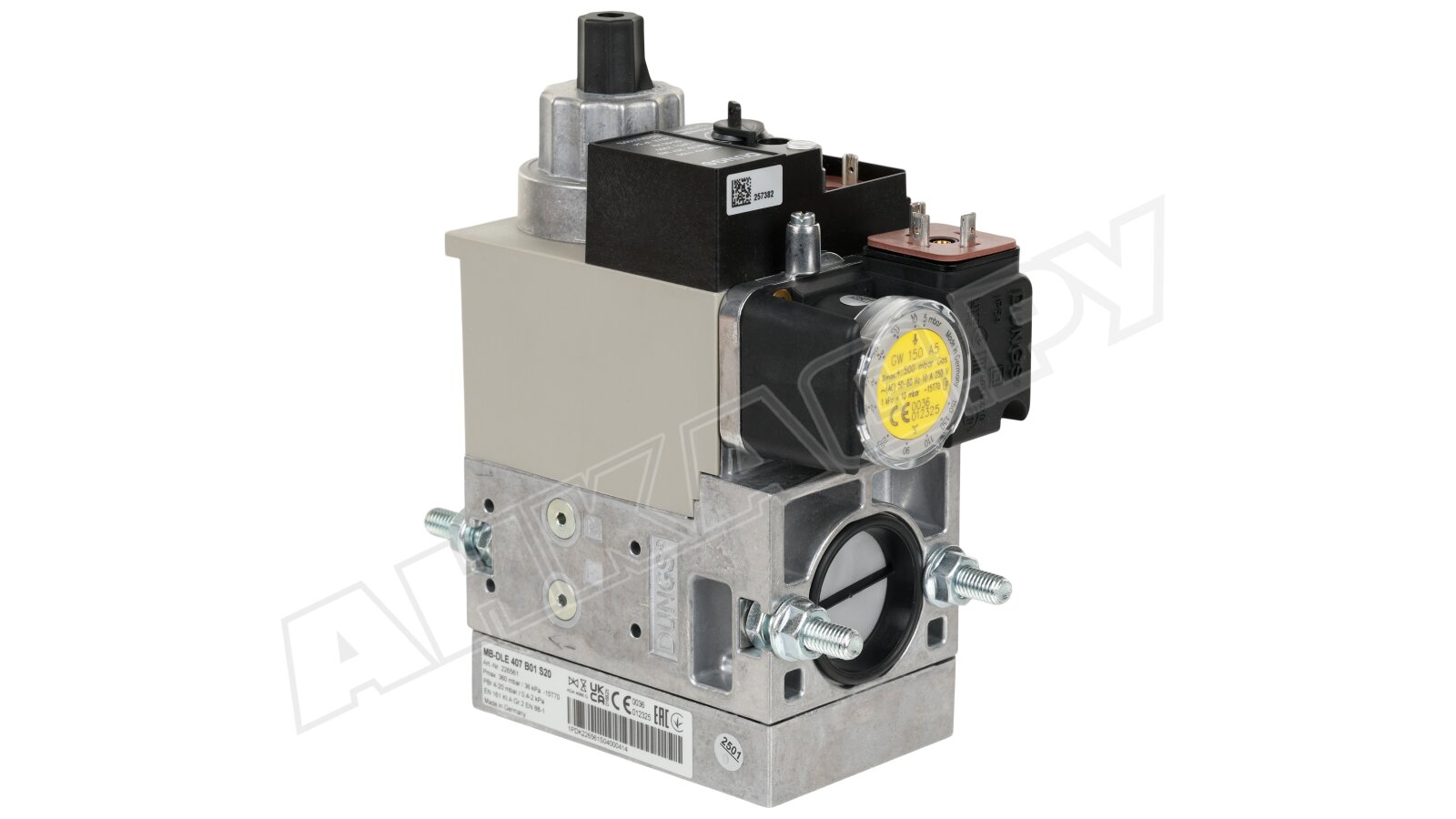

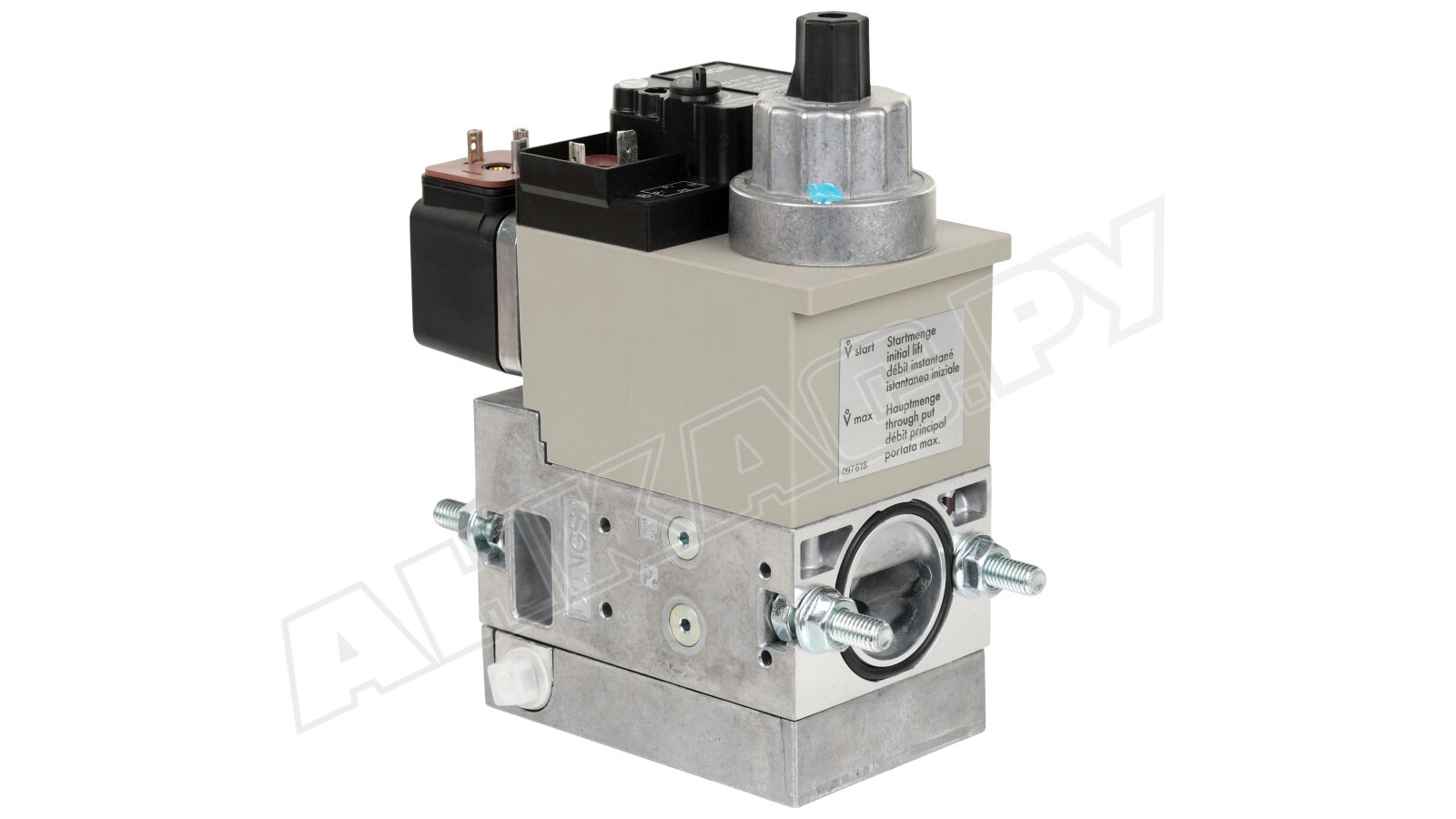

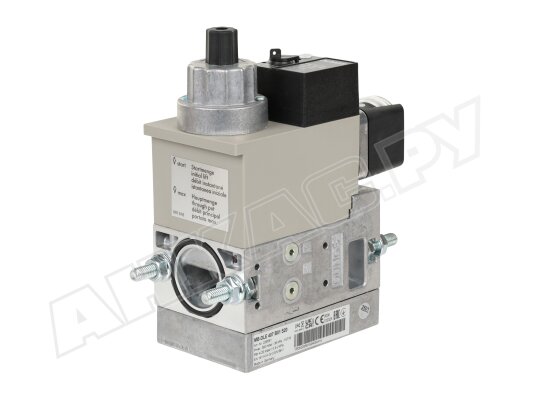

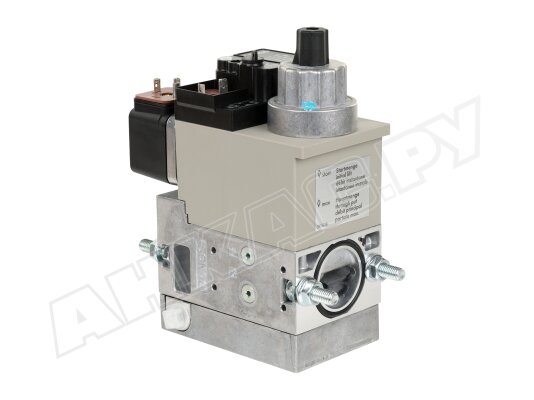

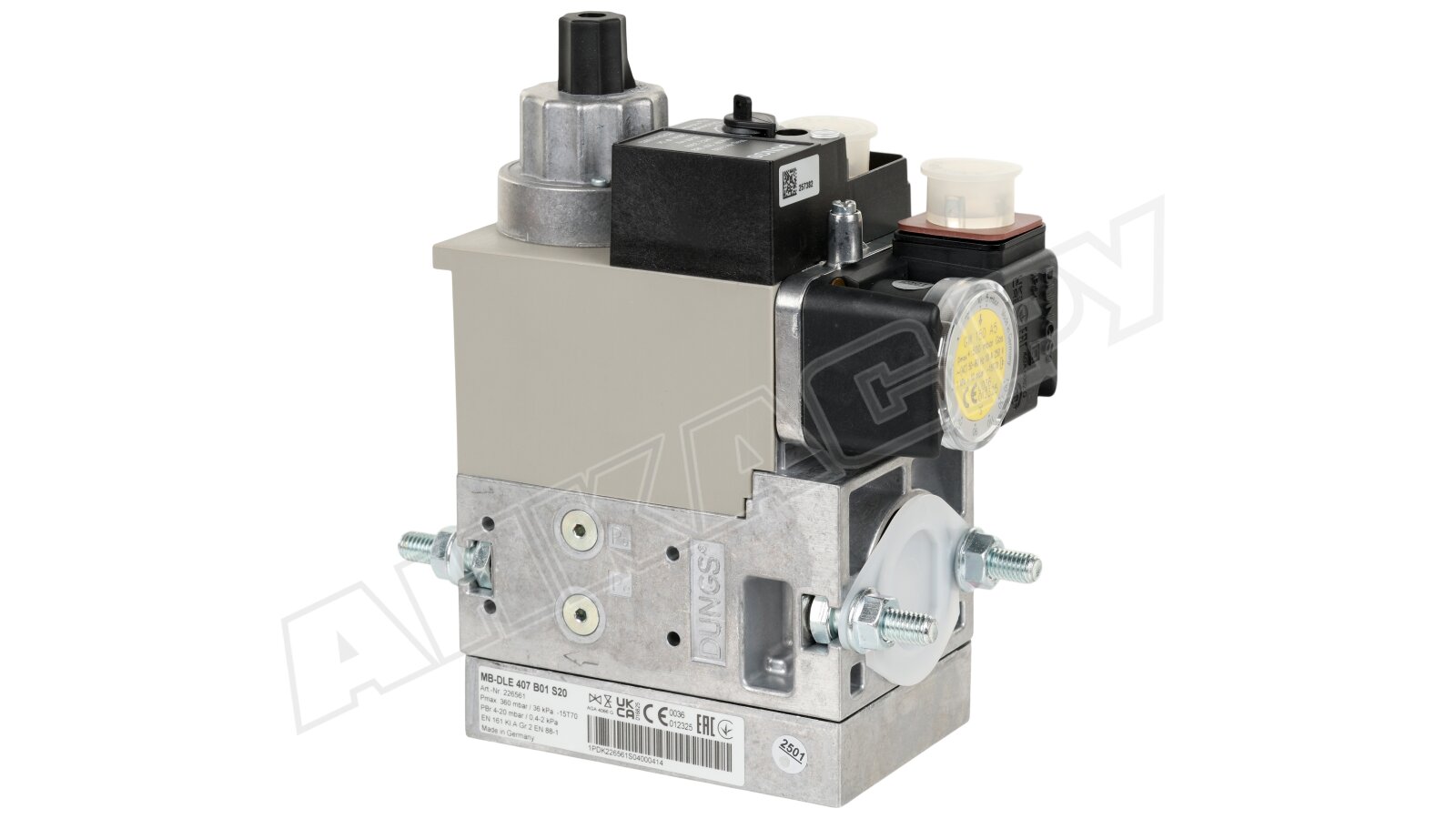

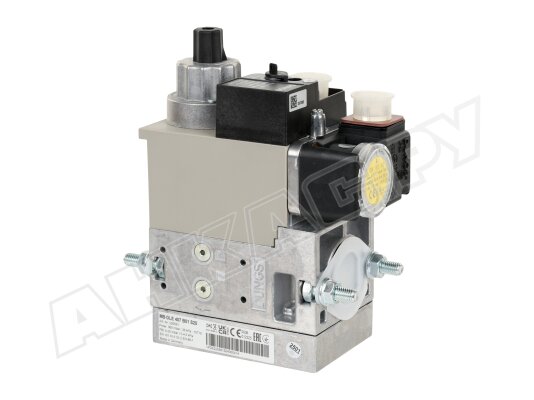

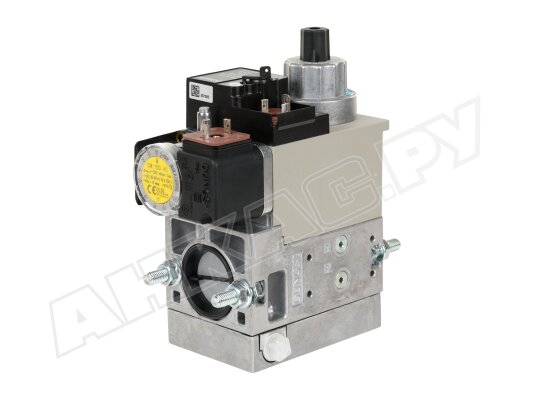

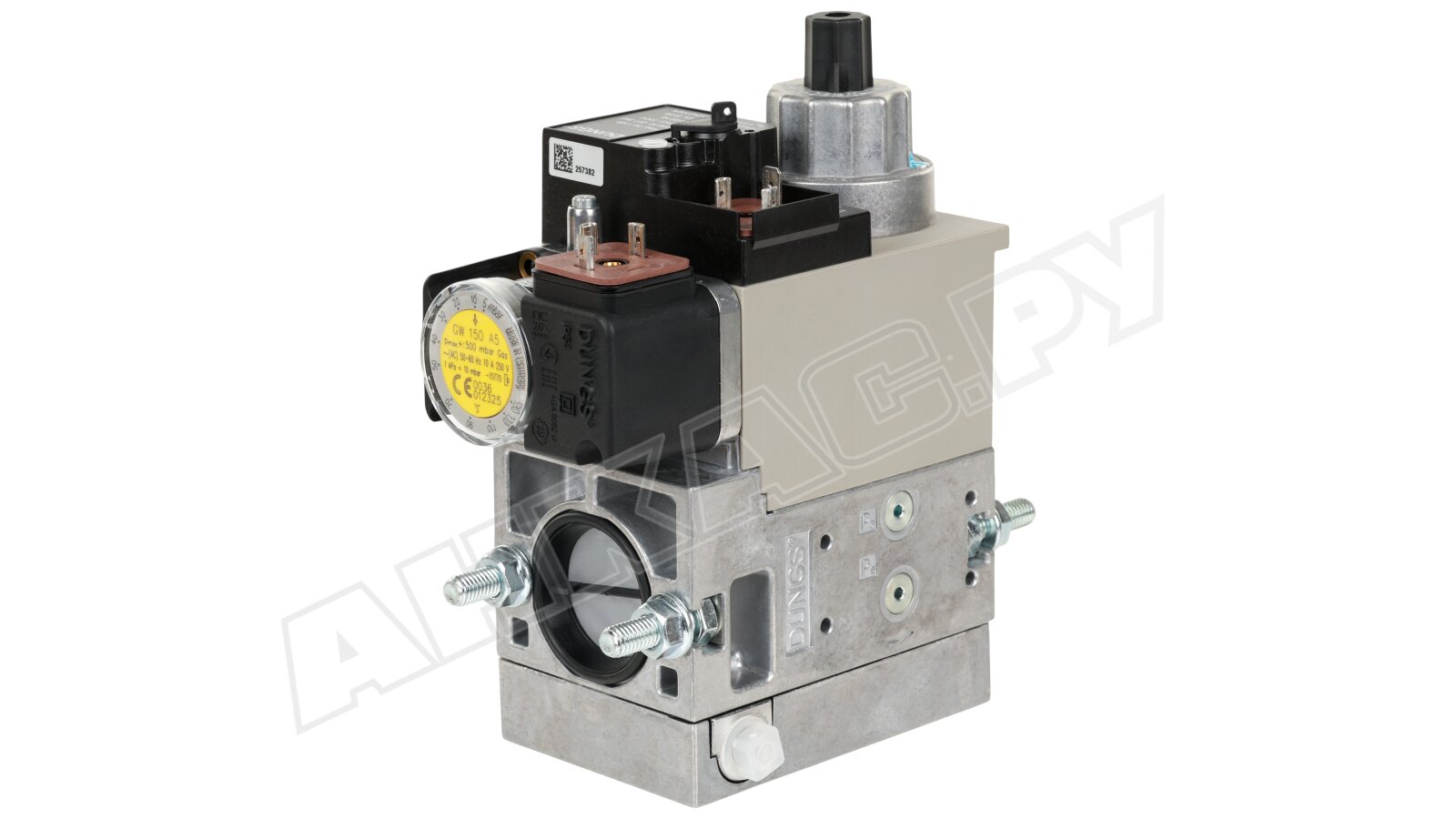

Газовый мультиблок Dungs MB-DLE 407 B01 S20

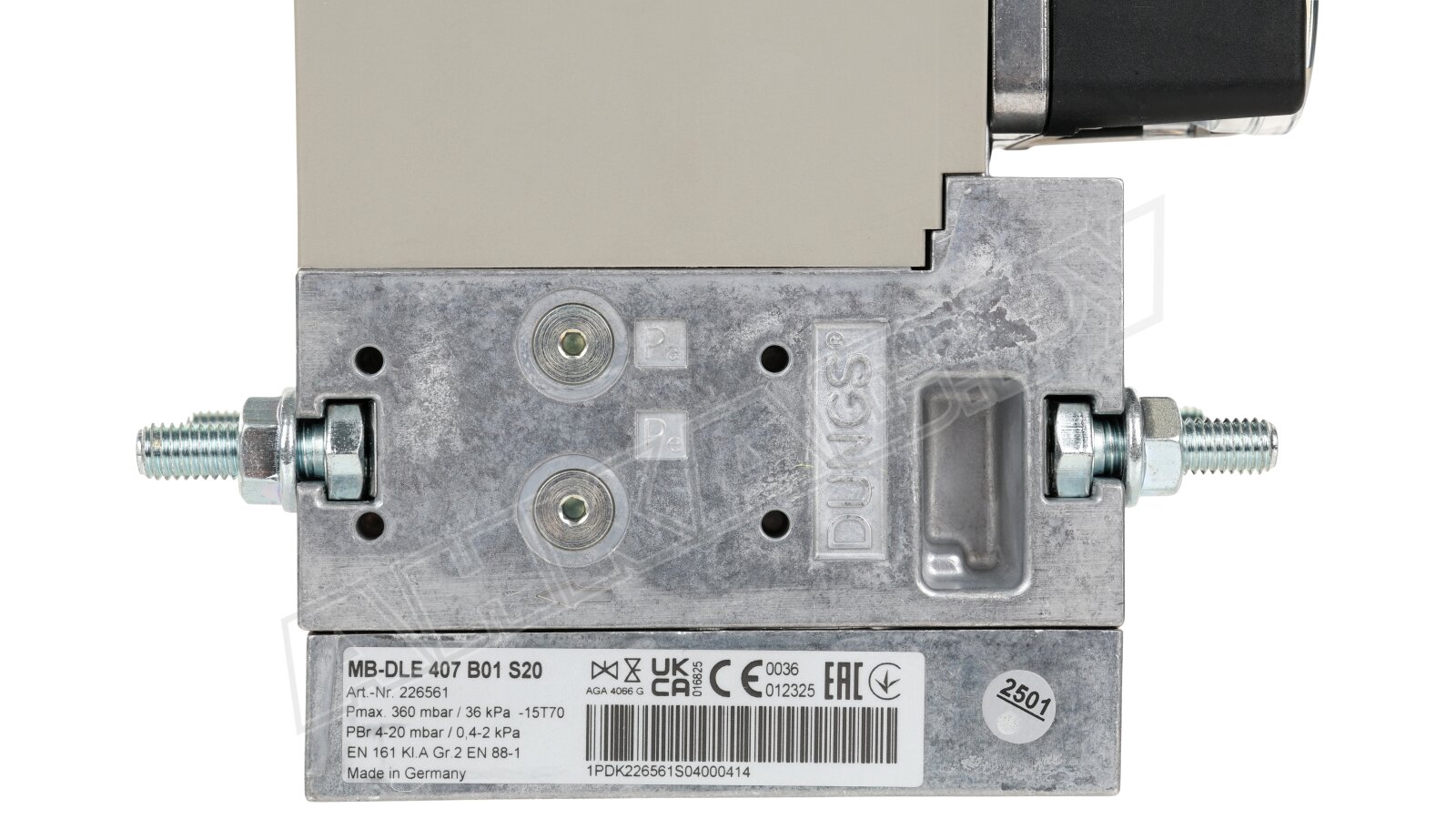

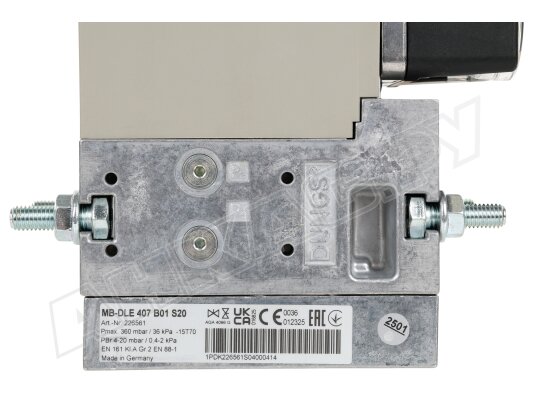

Газовый мультиблок Dungs MB-DLE 407 B01 S20: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-20 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1/2" - 3/4"

Газовый мультиблок Dungs MB-DLE 407 B01 S20 предназначен для комплектации горелок промышленного назначения. Обеспечивает автоматическое регулирование и безопасную работу с газом. Благодаря компактным габаритам, высокой надежности, энергоэффективности и стандартным посадочным размерам используется многими крупными производителями газовых горелок: Weishaupt, Oilon, Elco, Ecoflam, Riello. Показывает высокий коэффициент расхода при низком перепаде давления.

Базовая комплектация

Моноблочная конструкция объединяет в одном корпусе:

• стандартный фильтр, сдерживающий механические частицы;
• 2 электромагнитных клапана А-класса с совместным управлением;
• реле давления GW 150 A5;
• регулятор давления.

В комплектацию не включены резьбовые фланцы, штекеры для электроподключения блока.

Главные характеристики:

• рабочая среда – газ 1, 2, 3 семейства и нейтральные газообразные среды;
• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
• избыточное давление газа – 360 мбар;
• температурный режим: от -15 °C до +70 °C.

Устройство и особенности

Главным рабочим узлом мультиблока (артикул 226561) является регулятор давления. Он служит для поддержания давления на заданном уровне и стабильной работы горелки. Оптимальный режим можно выбрать при установке блока и пуско-наладочных работах.

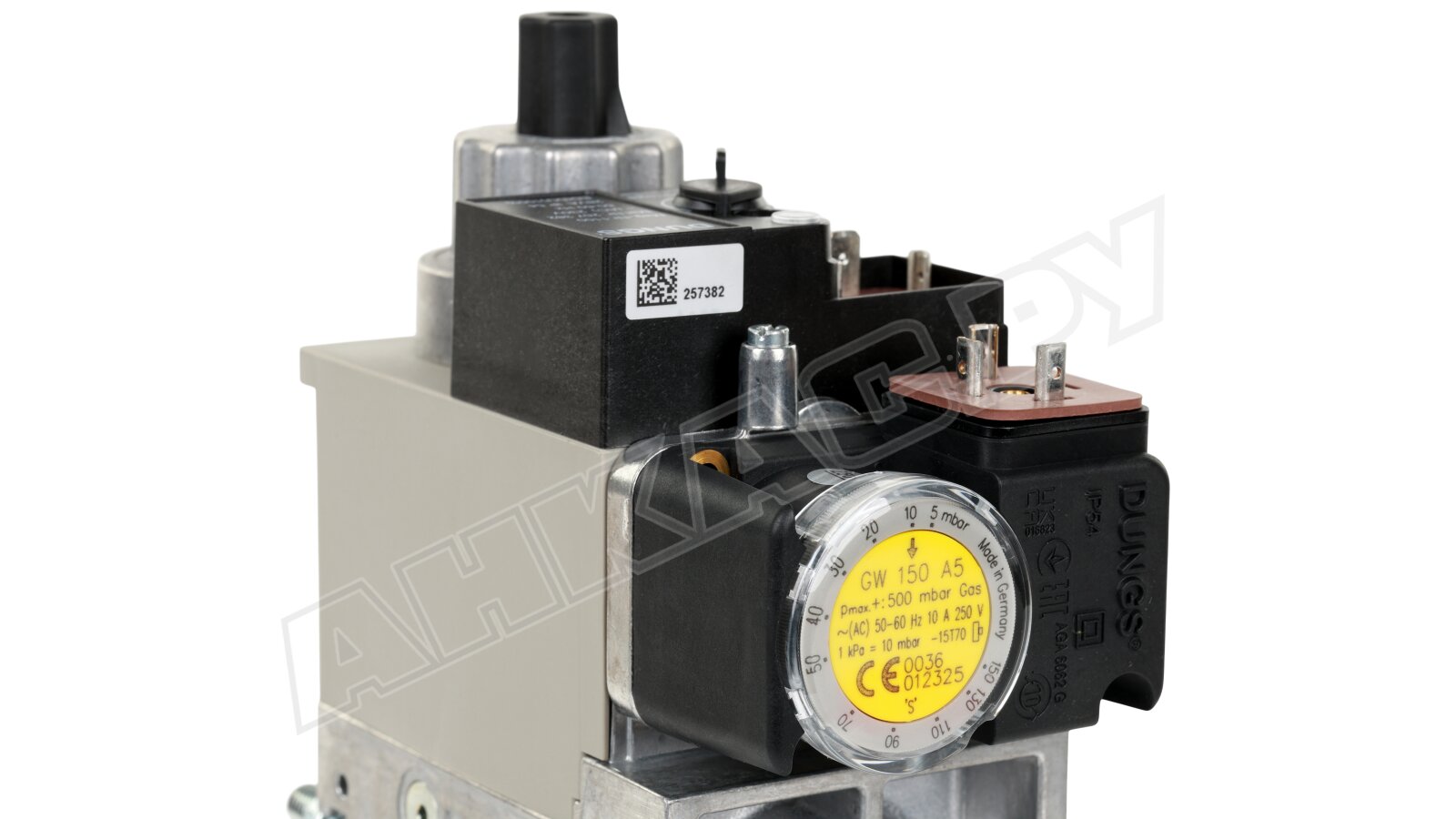

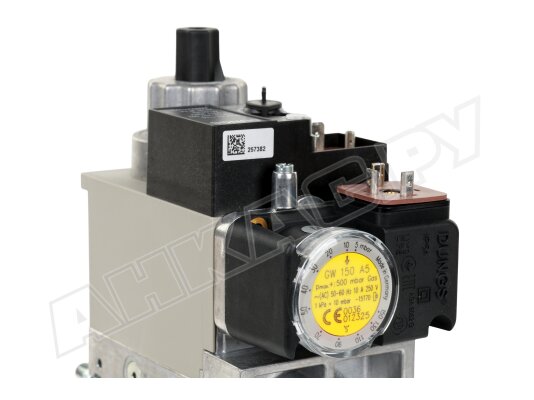

На корпусе конструкции размещён датчик реле давления, задача которого – контроль уровня минимального давления на входе.

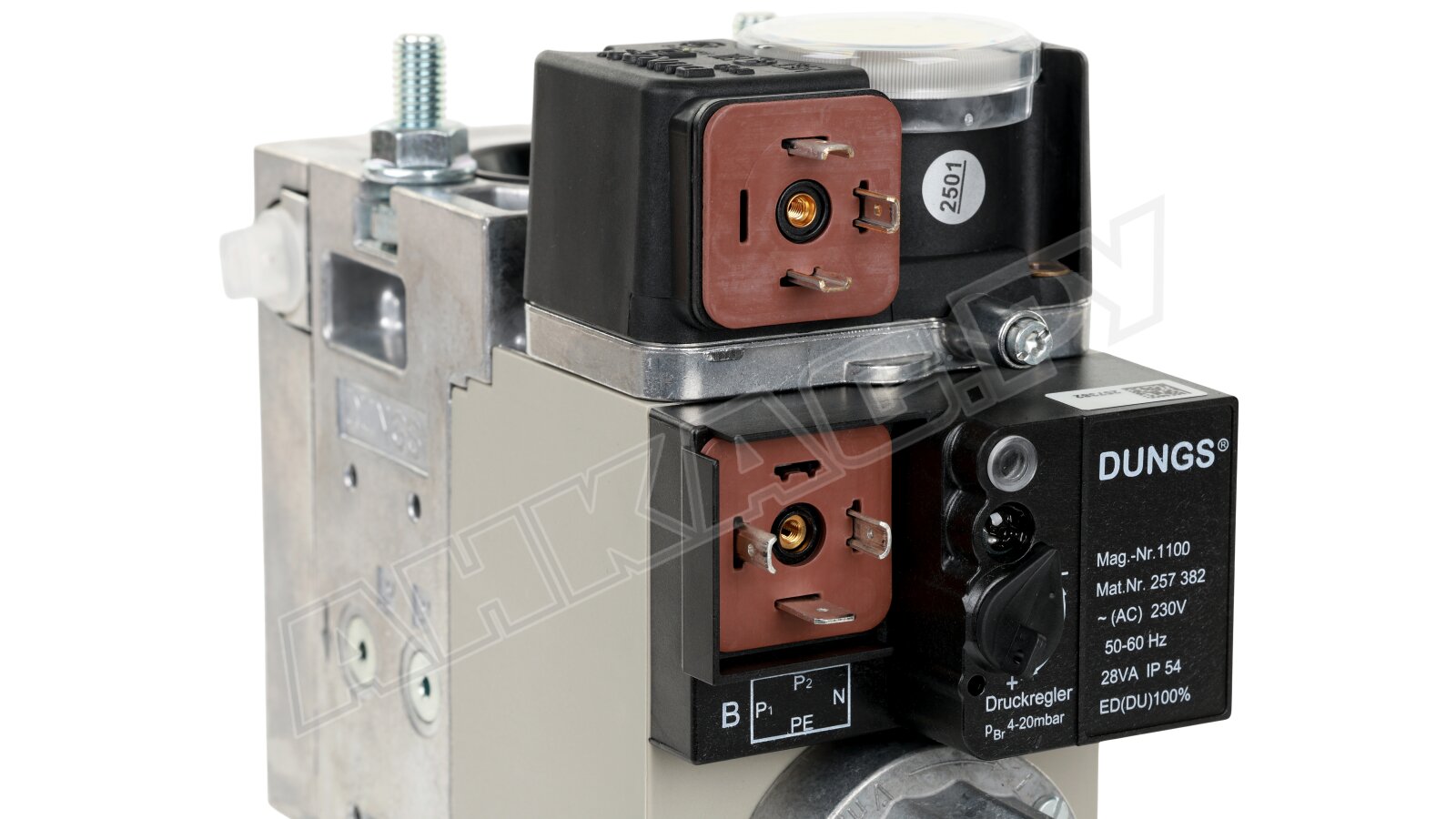

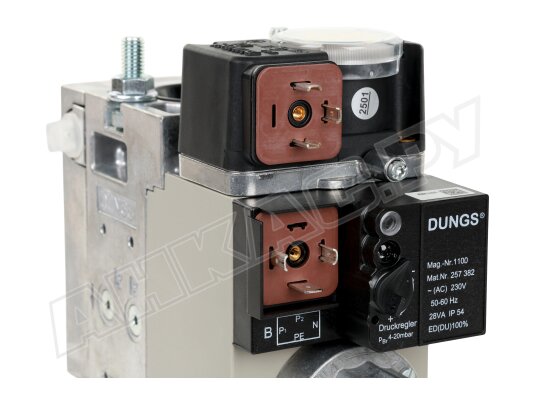

Электромагнитные клапаны имеют совместное управление, что способствует надежной работе модуля и газового оборудования в целом. Первый ЭМ клапан является быстро открывающимся/закрывающимся. Второй закрывается быстро, открывается медленно – это обеспечивает плавный пуск горелки. Скорость открытия можно отрегулировать.

Использование двойного седла обеспечивает высокую пропускную способность мультиблока.

Сетчатый фильтр смонтирован на входе рабочей среды, удерживает посторонние примеси. Необходимо контролировать степень загрязнения фильтра для своевременной замены. Производитель рекомендует установить в подающей магистрали дополнительный фильтр.

Газовый мультиблок Dungs MB-DLE 407 B01 S20 можно дооснастить с учётом текущих задач, установив модуль проверки герметичности, клапан газопровода безопасности и другие устройства.

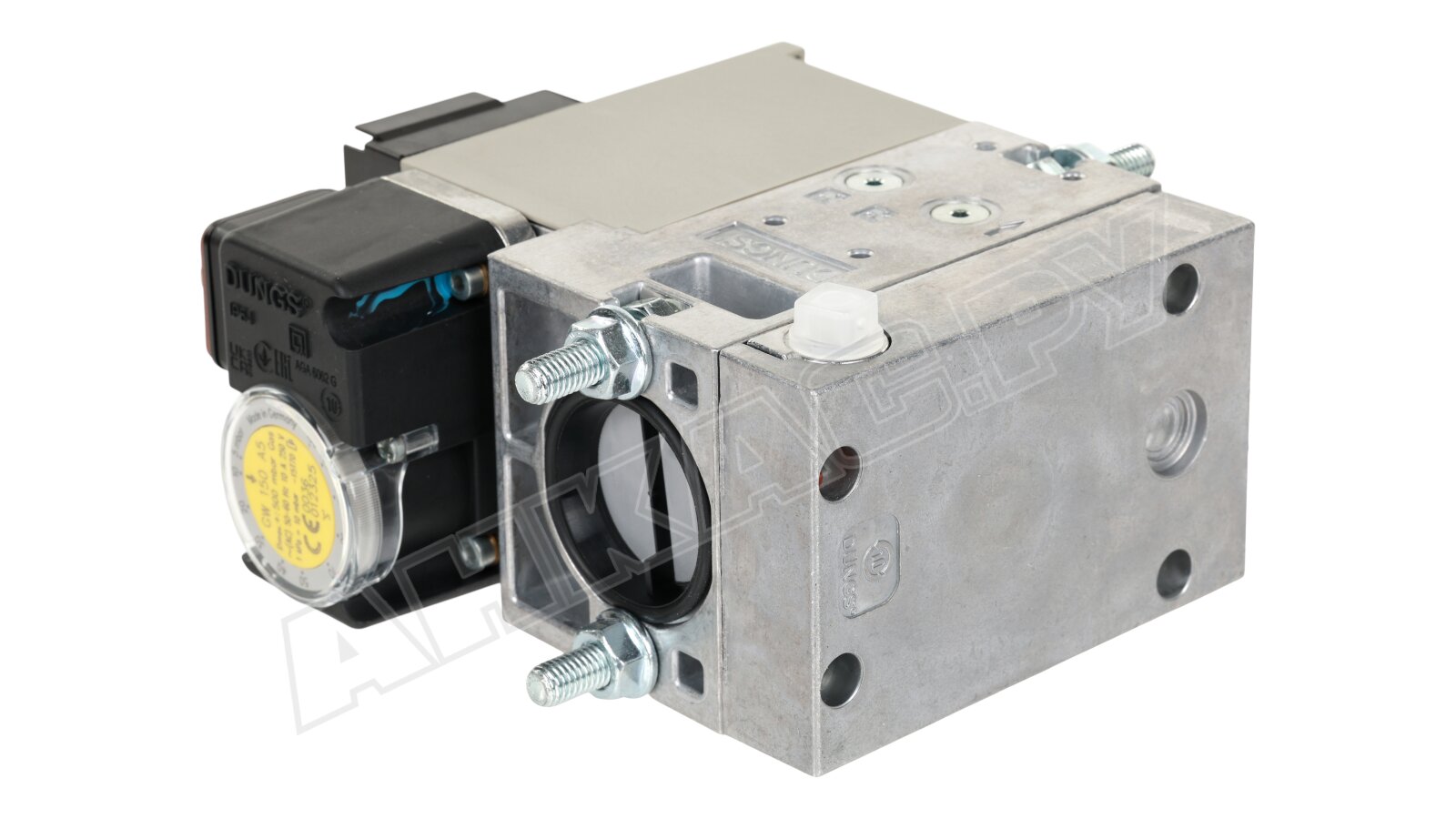

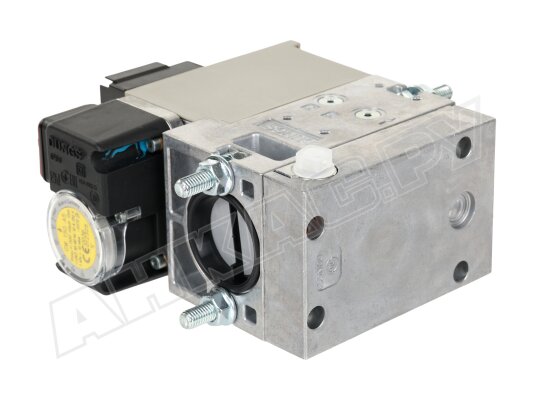

Конструкцией предусмотрен внешний запальный отвод. Установка мультиблока выполняется с помощью резьбовых фланцев, параметры соединения Rp 1/2" - 3/4". Монтажное положение – вертикальное, горизонтальное и диагональное.

Надежную защиту от воздействия пыли и влаги обеспечивает качественная изоляция корпуса (стандарт IP 54).

Преимущества:

• автоматическое регулирование давления газа;
• безопасная эксплуатация газового котла;
• плавный розжиг горелки;
• возможность регулировки выходного давления с высокой точностью;
• резьбовое подключение к трубопроводу;
• монтаж в горизонтальной/вертикальной плоскости;
• стандартный фильтр;
• небольшие габариты;
• защита от внешних воздействий (класс IP 54);
• высокая пропускная способность;
• возможность установки вспомогательных устройств.

У нас можно купить газовый мультиблок Dungs MB-DLE 407 B01 S20 и дополнительные аксессуары по оптимальной цене. Оборудование поставляется с инструкциями по эксплуатации и фирменной гарантией.
