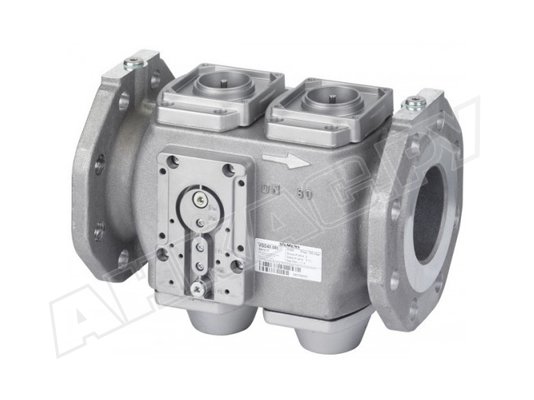

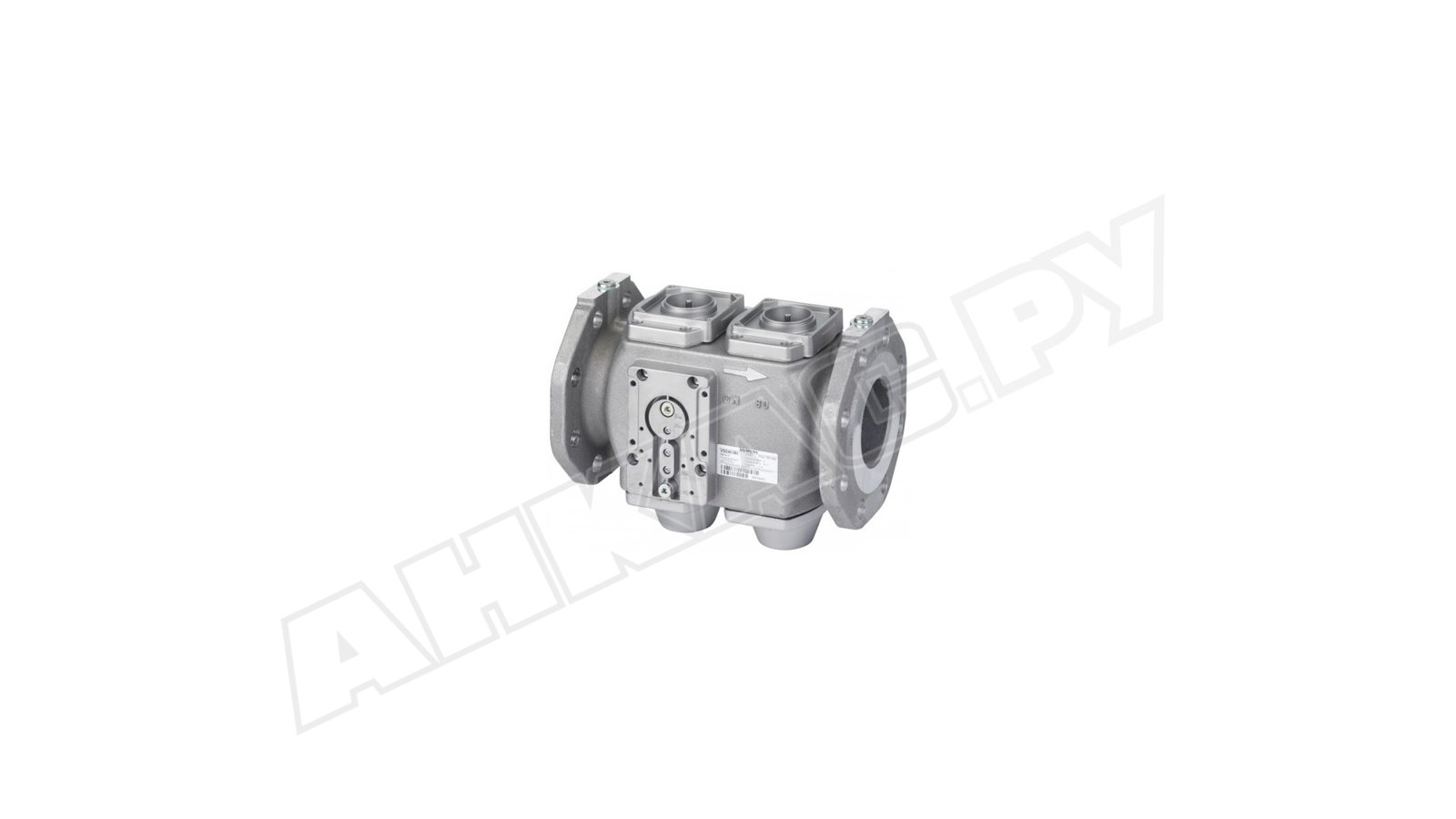

Двойной биогазовый клапан Siemens VRD40.125

Двойной биогазовый клапан Siemens VRD40.125 разработан для оснащения высокопроизводительного промышленного оборудования с расходом газа до 250 м3/ч и давлением до 700 мбар. Конструкция адаптирована для работы с газами, содержащими агрессивные вещества и не соответствующими нормам EN437. Клапан нормально-закрытого типа работает в сочетании с электрогидравлическим приводом серии SKP. Служит для безопасного закрытия, регулирования давления газа и/или регулирования соотношения воздух/газ.

Рабочая среда

Клапан Siemens VRD40 предназначен для работы с малоагрессивными и сухими газами: биогазом, технологическими газами, природным газом и воздухом.

Конструкция

В состав модульного двойного клапана Siemens VRD40.125 входят два последовательно соединённых предохранительных запорных клапана. Каждый из них оснащен двойным седлом для достижения высокой пропускной способности. Запатентованные сёдла с индивидуальной прижимной пружиной обеспечивают надёжную отсечку потока и высокое давление закрытия. Двойные направляющие штока гарантируют точное выравнивание диска и плотный прижим.

Клапан может комбинироваться с любым приводом серии SKP. Исполнительный механизм может устанавливаться когда клапан находится под давлением.

Биогазовый клапан собран в корпусе из алюминиевого литья. Оснащен сетчатым фильтром из нержавеющей стали, который защищает сёдла от повреждений. На входе и выходе газа предусмотрены штуцеры для снятия замеров давления.

Особенности:

• сертифицирован по стандарту EN161, класс А ;
• нормально-закрытый тип;
• для систем с давлением газа до 0,7 бар и расходом до 630 м3/ч;
• медленное открытие, быстрое закрытие;
• диапазон рабочих температур: от -10 до + 60°С;
• фланцевое присоединение DN 125.

Функционал

Двойной биогазовый клапан Siemens VRD40 используется в коммерческих, промышленных горелках в качестве:

• запорного органа совместно с SKP15;
• регулирующего клапана с отсекающей функцией в сочетании с SKP25/ SKP5/ SKP7;
• устройства регулирования давления с SKP2/ SKP5/ SKP7.

Клапан используется в газовых установках, сжигающих природный и искусственные газы, в системах добычи газа из органических отходов и других целях.
