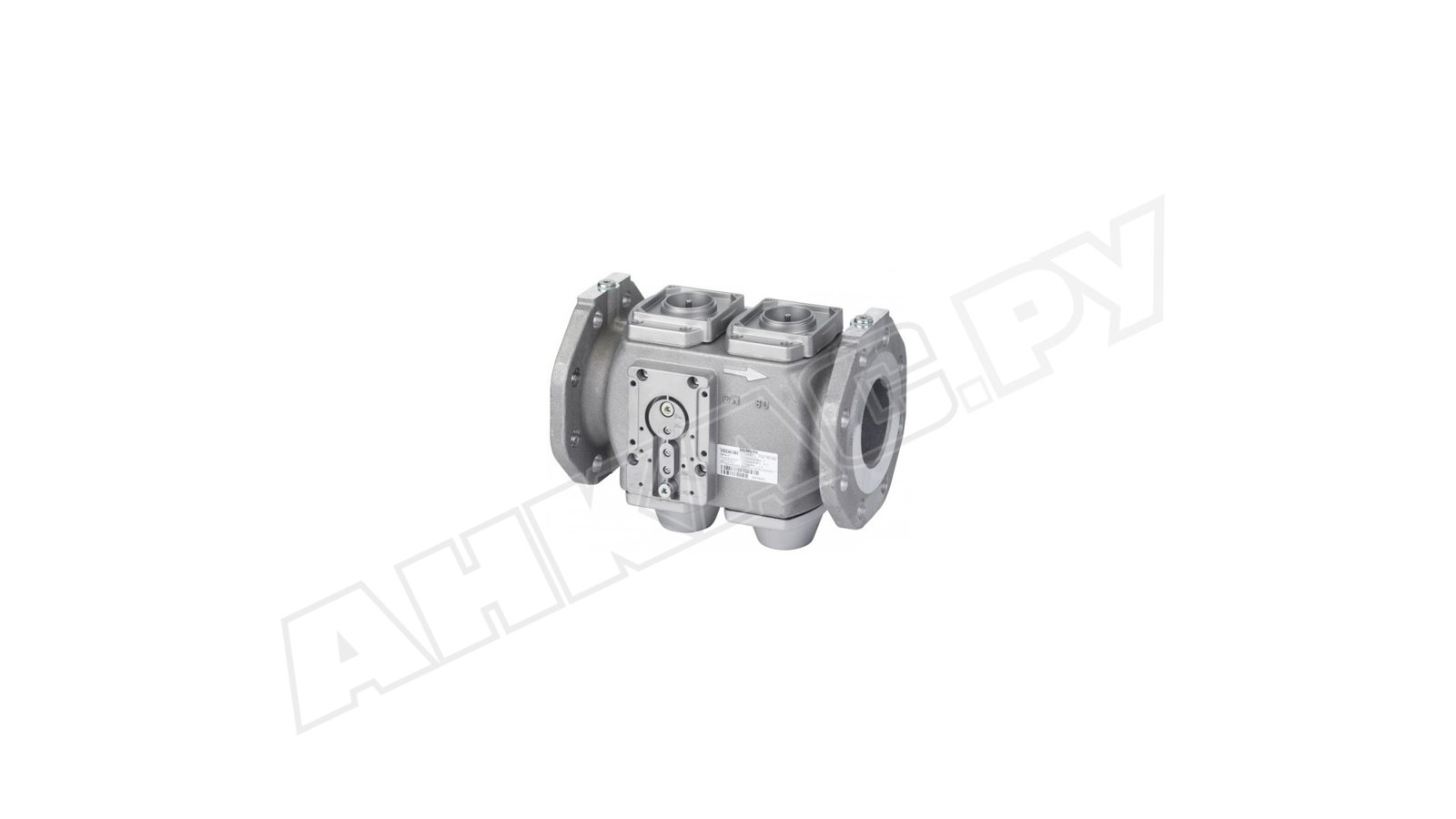

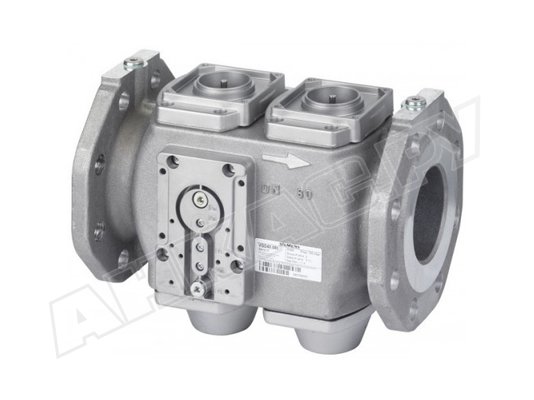

Двойной биогазовый клапан Siemens VRD40.100

Двойной биогазовый клапан Siemens VRD40.100 за счет запатентованных двойных сёдел обеспечивает высокую пропускную способность, до 400 м3/ч. Произведен из материалов, пригодных для работы с газами, имеющими в своем составе агрессивные компоненты (H2S или NH3), благодаря чему расширяется сфера его применения. Работает совместно с электрогидравлическим приводом типа SKP. Отвечает за безопасное перекрытие потока, регулирование давления газа и/или регулирование соотношения воздух/газ (в зависимости от используемого привода).

Рабочая среда

Клапан Siemens VRD40 может работать с газами, содержащими агрессивные вещества и не соответствующими нормам EN437: биогазом, технологическими газами, природным газом и воздухом.

Особенности:

• сертификация по стандарту EN161, класс А ;
• двойной, нормально-закрытый;
• для систем с давлением газа до 0,7 бар и расходом до 400 м3/ч;
• медленно открывается и быстро закрывается (при работе с SKP);
• диапазон рабочих температур: от -10 до + 60°С;
• фланцевое присоединение, DN 100.

Функционал

Двойной биогазовый клапан Siemens VRD40 предназначен для высокопроизводительных коммерческих и промышленных горелок. Может выполнять функцию:

• запорного органа совместно с SKP15;
• регулирующего клапана с отсечкой в сочетании с SKP25/ SKP5/ SKP7;
• устройства регулирования давления с SKP2/ SKP5/ SKP7.

Клапан используется в теплогенераторах, технологическом оборудовании, сжигающем природный и искусственные газы, в системах добычи газа из органических отходов, переработки газов и других целях.

Конструкция и комплектация

Модульный двойной клапан Siemens VRD40.100 состоит из двух последовательно соединённых предохранительных запорных клапанов с двойными сёдлами для повышения расхода газа. Двойные направляющие штока точно выравнивают диск, что гарантирует плотное прилегание. Запатентованные сёдла с индивидуальными прижимными пружинами надежно отсекают поток и обеспечивают большое усилие прижима.

Клапан может работать с любым приводом линейки SKP. Его можно установить, когда клапан находится под давлением.

Биогазовый клапан собран в литом алюминиевом корпусе. Для защиты сёдел и далее размещенных устройств от грязи на входе установлен фильтр из стальной сетки с отверстиями 1 мм. С двух сторон клапана предусмотрены контрольные точки для измерения давления.
