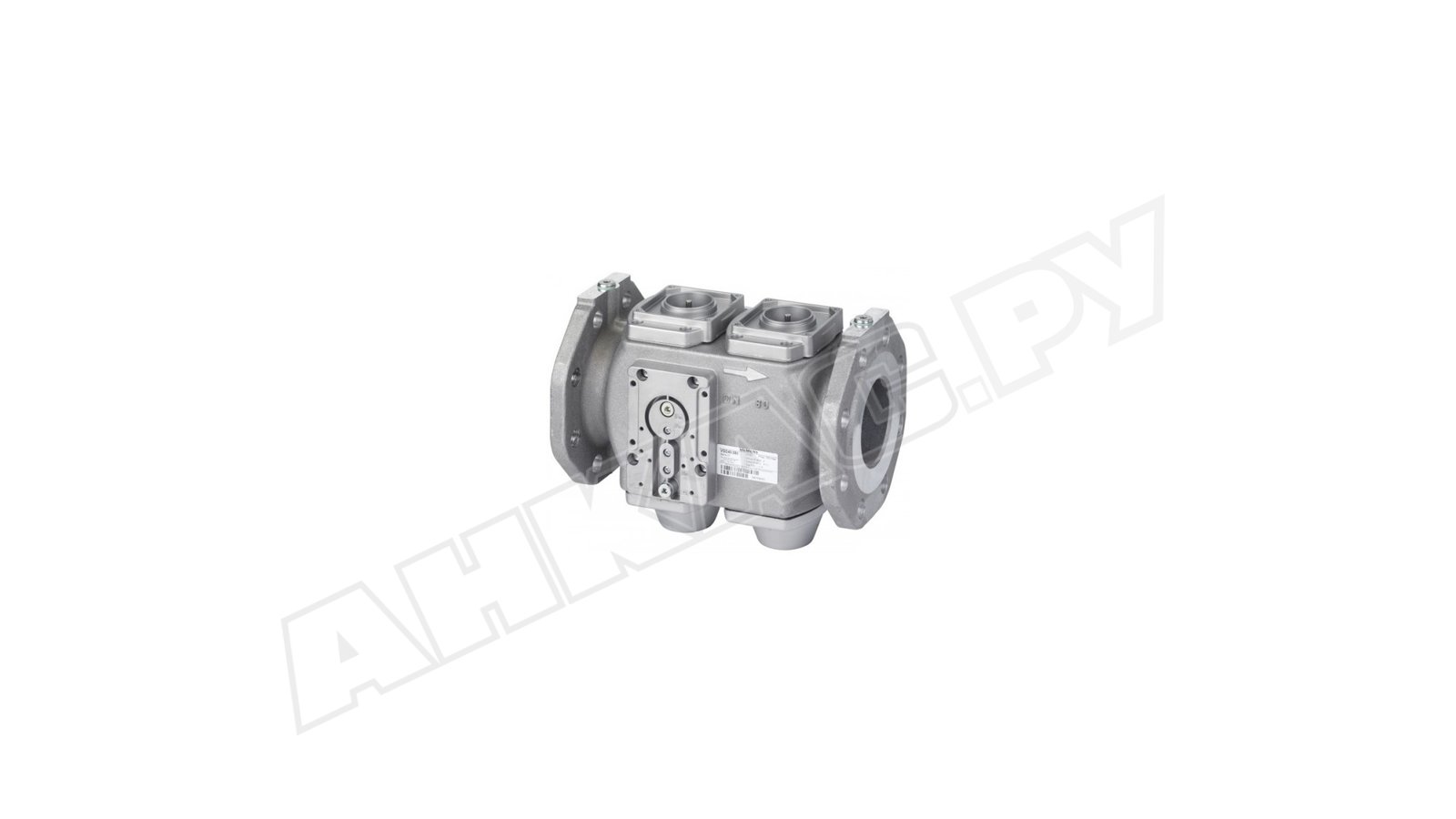

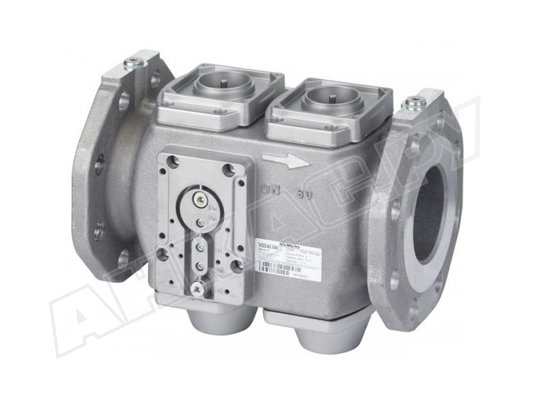

Двойной биогазовый клапан Siemens VRD40.040U

Двойной биогазовый клапан Siemens VRD40.040U может использоваться для природного и искусственных газов. Соответствует стандарту EN161, класс А. Конструкция адаптирована для работы с более агрессивными средами, чем установлено нормами EN437. Встраивается в системы с давлением до 1 бар и расходом до 85 м3/ч. Клапан работает совместно с электрогидравлическим приводом серии SKP. В зависимости от типа исполнительного механизма обеспечивает безопасное закрытие, регулирование давления газа и/или регулирование соотношения воздух/газ.

Рабочая среда

Клапан Siemens VRD40 служит для работы с малоагрессивными и сухими газами: биогазом, технологическими газами, природным газом и воздухом.

Конструкция

Модульный двухкорпусный клапан Siemens VRD40 состоит из двух последовательно соединённых предохранительно-запорных клапанов. Каждый из них имеет двойное седло для увеличения пропускной способности. Запатентованная конструкция седла с индивидуальной закрывающейся пружиной обеспечивает надёжность запирания потока и высокое усилие прижима. Клапан комбинируется с любым приводом серии SKP, установка которого может осуществляться, когда клапан находится под давлением.

Клапан собран в прочном алюминиевом корпусе, устойчивом к давлению и ударам. Оснащен сетчатым фильтром из нержавеющей стали с отверстиями размером 9 мм, что предотвращает повреждение сёдел и других устройств, размещённых ниже по течению. На входе и выходе предусмотрены штуцеры для замеров давления. Двойные направляющие штока обеспечивают точное выравнивание диска и плотное запирание.

Особенности:

• нормально-закрытый;
• для систем с давлением газа до 1 бар и расходом не более 85 м3/ч;
• медленное открытие и быстрое закрытие при работе с приводом SKP;
• рабочие температуры (окружающая среда): от -10 до + 60°С;
• фланцевое присоединение, DN 40.

Функционал

Двойной биогазовый клапан Siemens VRD40.040U применяется в горелках в качестве:

• запорного устройства совместно с SKP15;
• регулирующего клапана с функцией отсечения в сочетании с SKP25/ SKP5/ SKP7;
• устройства регулирования давления с SKP2/ SKP5/ SKP7.

Клапан используется в коммерческих, промышленных системах, потребляющих природный и искусственные газы, в системах добычи газа из органических отходов и другом подобном оборудовании.

Установка

При монтаже клапана в системы с давлением газа выше допустимого рабочего давления, его необходимо снизить с помощью регулятора давления, который устанавливается перед клапаном.
