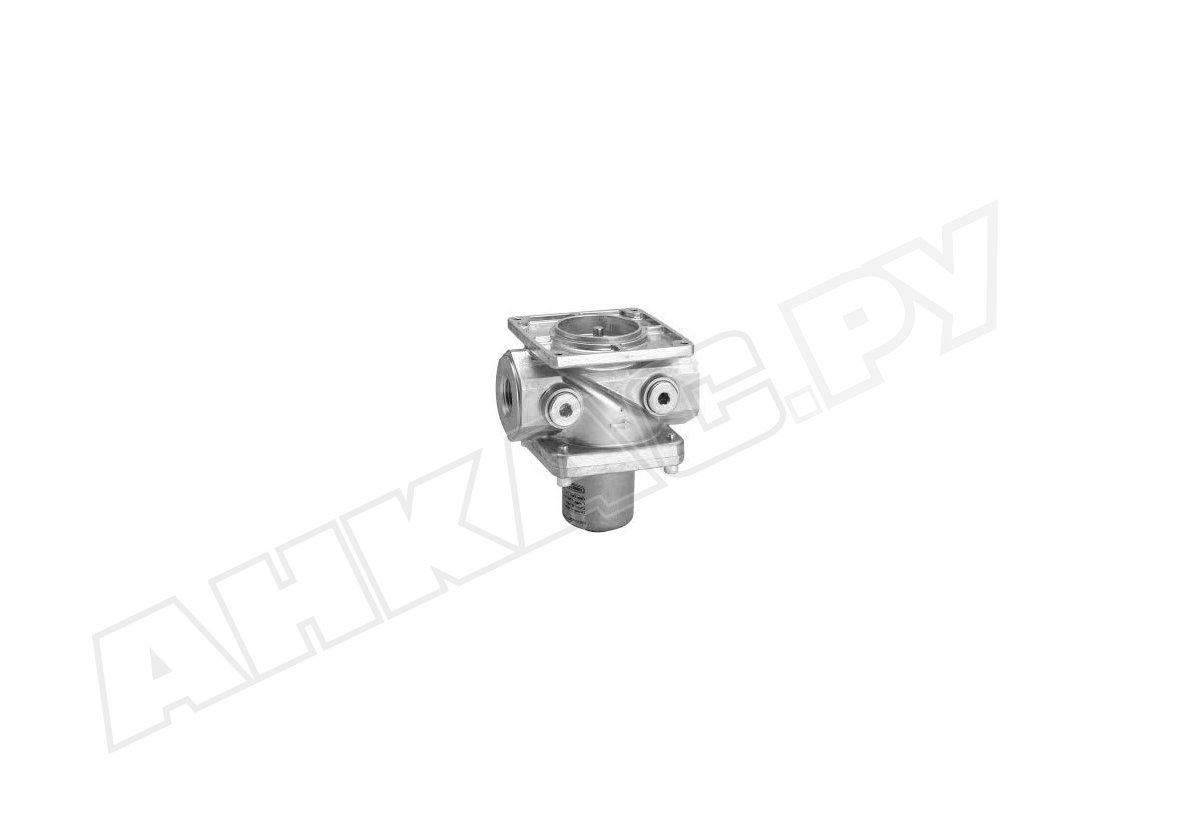

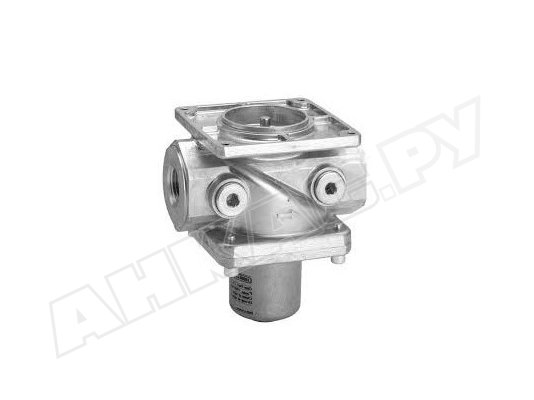

Газовый электромагнитный клапан Siemens VGG10.804U

Газовый электромагнитный клапан Siemens VGG10.804U герметично отсекает поток газа при эксплуатации промышленных газовых установок. Сертифицирован по стандарту EN161, класс А группа 2. Рассчитан на давление до 0,6 бар. Подходит для систем с давлением газа до 600 мбар и расходом до 85,4 м3/ч.

Устройство и особенности

Одинарный 2-ходовый клапан произведен на базе литого алюминиевого корпуса, стойкого к образованию коррозии, механическим воздействиям и перепадам температур. Присоединение к газопроводу осуществляется с помощью фланцев DN 80. Закрытие/ открытие клапана обеспечивает шток, на который воздействует пружина. На входе газа установлен сетчатый фильтр для очистки потока от грубых частиц размером более 0,9 мм.

Отличия модели:

• максимальное давление подачи газа – 600 мбар;
• медленное открытие, быстрое закрытие;
• параметры соединения – Rp 3";
• для работы с газами класса I...III;
• контрольная точка Rp ¼, число соединений – 2;
• фланцевый способ монтажа.

Требования по установке

Монтаж клапана возможен на горизонтальный и вертикальный трубопровод. Стрелка на корпусе должна совпадать с направлением движения потока газа. Если давление в трубопроводе выше максимального рабочего давления, его нужно снизить, разместив перед запорной арматурой регулятор давления. Специальные инструменты и дополнительное уплотнение не требуются. Во избежание повреждений устройства требуется исключить проникновение в клапан пыли и посторонних предметов.

Эксплуатационные характеристики электромагнитного газового клапана Siemens VGG позволяют использовать его в условиях температур: -10...+60°C. В случае агрессивной внешней среды корпус клапана следует обработать защитным покрытием. Не допускается наличие конденсата, образование льда и попадание воды на корпус.

Привод клапана

Клапан работает совместно с электрогидравлическим приводом SKP. У нас можно купить газовый электромагнитный клапан Siemens VGG10 и дополнительное оборудование.
