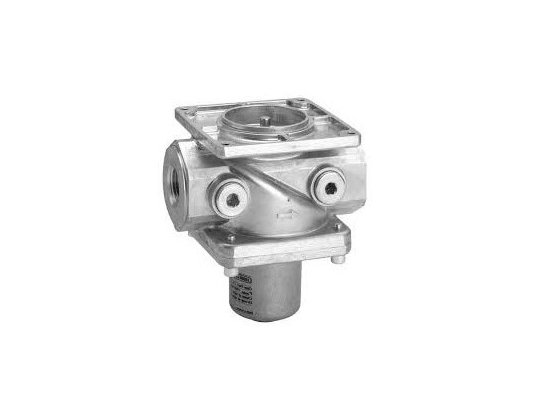

Газовый электромагнитный клапан Siemens VGG10.2041U

Газовый электромагнитный клапан Siemens VGG10.2041U предназначен для оснащения промышленных газосжигающих установок с расходом газа до 8,9 м3/ч и давлением в магистрали подачи до 1,2 бар. Относится к классу А группы 2.  Работает с приводом типа SKP.

Устройство и особенности

Одинарный двухходовый газовый клапан оснащен литым под давлением корпусом из алюминиевого сплава, сетчатым фильтром для удаления частиц грязи от 0,9 мм.  Устанавливается в вертикальный или горизонтальный трубопровод. Присоединение к трубе осуществляется на фланцы.

Отличия модели:

• медленное открытие, быстрое закрытие;
• отверстие для присоединения – Rp 3/4";
• для работы с газами семейства I...III;
• максимальное давление газа – 1200 мбар;
• контрольная точка Rp ¼, число соединений – 4;
• расход газа – не более 8,9 м3/ч;
• фланцевый монтаж.

Требования по установке и эксплуатации

При установке клапана необходимо соблюдать следующие требования:

• стрелка на корпусе должна совпадать с направлением движения потока газа;
• не допускать попадание посторонних предметов в корпус;
• при использовании в системах с давлением выше рекомендуемого установить перед клапаном регулятор давления;
• при эксплуатации в условиях агрессивного воздействия внешней среды обработать корпус защитным лаком.

Газовый электромагнитный клапан Siemens VGG10 устанавливается в горизонтальный или вертикальный трубопровод. Допустимые температуры эксплуатации: от -10 до +60 °C. Запорная арматура должна быть защищена от воздействия влаги, образования конденсата, обледенения.
