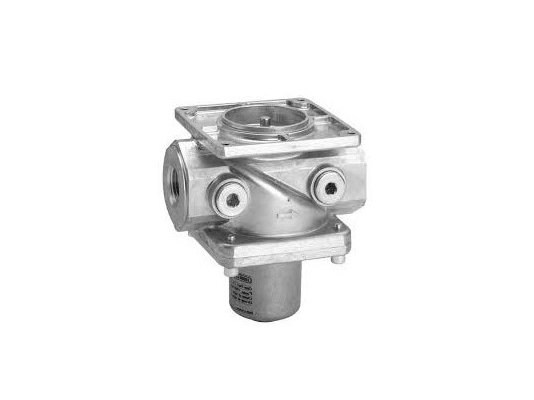

Газовый электромагнитный клапан Siemens VGG10.2041P

Газовый электромагнитный клапан Siemens VGG10.2041P является частью системы, обеспечивающей безопасность работы газовых промышленных установок. Применяется для оснащения оборудования с расходом газа до 8,9 м3/ч и давлением подачи до 1200 мбар. Сертифицирован по EN161, класс А, группа 2.

Конструкция и особенности

При изготовлении запорной арматуры использованы коррозиестойкие материалы с длительным сроком службы. Корпус из алюминиевого сплава необходимо обработать защитным лаком при эксплуатации клапана в агрессивных условиях внешней среды. Допустимые температуры эксплуатации: от -10 до +60 °C.

На входе потока установлен проволочный фильтр, благодаря которому все посторонние частицы и примеси размером от 0,9 мм остаются на сетке и не нарушают работу клапана.

Газовый клапан является двухходовым. Закрыт при выдвинутом штоке и открыт при втянутом положении штока. Работу запорного устройства обеспечивает исполнительный механизм типа SKP.

Отличия модели:

• быстро закрывающийся, медленно открывающийся;
• отверстие для присоединения – Rp 3/4";
• для работы с газом семейства I...III;
• максимальное давление газа – 1200 мбар;
• контрольная точка Rp ¼, число соединений – 4;
• допустимый расход газа – до 8,9 м3/ч;
• фланцевый способ монтажа.

Требования по установке

Газовый электромагнитный клапан Siemens VGG10 может монтироваться на горизонтальный или вертикальный газопровод. Операции осуществляются без использования специальных инструментов и дополнительных уплотнений. Стрелка на корпусе должна совпадать с направлением движения потока газа. Запрещается попадание внутрь запорной арматуры посторонних предметов,  влаги, образование конденсата, обледенение. При использовании в системах с давлением выше рекомендуемого необходимо установить перед клапаном регулятор давления.
