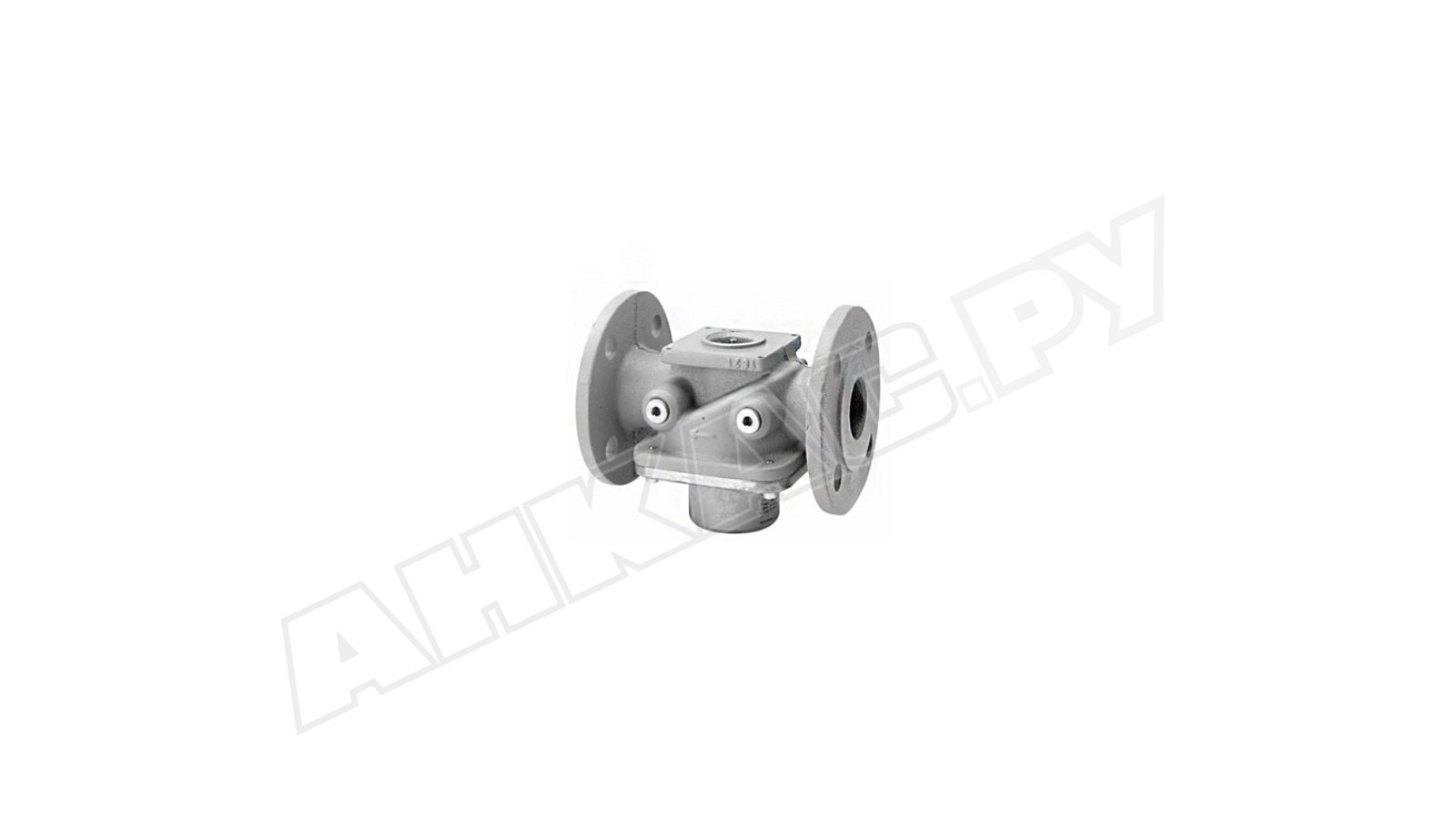

Газовый электромагнитный клапан Siemens VGF10.504P

Газовый электромагнитный клапан Siemens VGF10.504P обеспечивает запорную или регулирующую функции при эксплуатации газового промышленного оборудования с давлением до 0,6 бар. Работает в сочетании с приводом SKP. Герметично перекрывает поток, гарантирует безопасную эксплуатацию газовой установки.

Отличия модели:

• соответствие стандарту EN161, класс А группа 2;
• медленное открытие, быстрое закрытие;
• максимальное входное давление газа – 0,6 бар;
• для газов семейства I...III;
• установка на фланцевый монтаж DN 50, PN16 по ISO 7005;
• наличие профиля, ход штока неограничен;
• 4 контрольных точки, параметры соединения Rp ¼;
• температуры окружающего воздуха: -10...+60°C, газа: 0...+60°C;
• устойчивая работа при эксплуатации в режиме слабого огня;
• максимальный расход газа – 47,4 м3/ч.

Устройство и особенности

Двухходовой клапан оснащен чугунным корпусом. Произведен из материалов, стойких к износу и коррозии. На входе потока установлен фильтр из металлической сетки с отверстиями 0,9 мм, благодаря чему клапан и размещенные за ним приборы не повреждаются абразивными частицами.

Монтаж клапана Siemens VGF10

Клапан устанавливается без специальных инструментов и дополнительных уплотнений в горизонтальный и вертикальный трубопровод. Необходимо:

• совместить направление движения потока газа со стрелкой на корпусе;
• исключить превышение максимальной величины входящего давления газа;
• предотвратить падание грязи и предметов внутрь корпуса;
• при эксплуатации не допускать наличие конденсата, льда и воздействия влаги.

При использовании клапана в условиях агрессивного воздействия внешней среды (например, вблизи моря) на корпус следует нанести защитное покрытие.

Применение

Газовые электромагнитные клапаны Siemens VGF10 используются в качестве предохранительного отсечного клапана с приводом SKP. Могут выполнять регулирующую функцию совместно с устройством SQX и адаптером AGA60. Место применения – генераторы горячего воздуха, промышленные газовые агрегаты, линии приточного воздуха.
