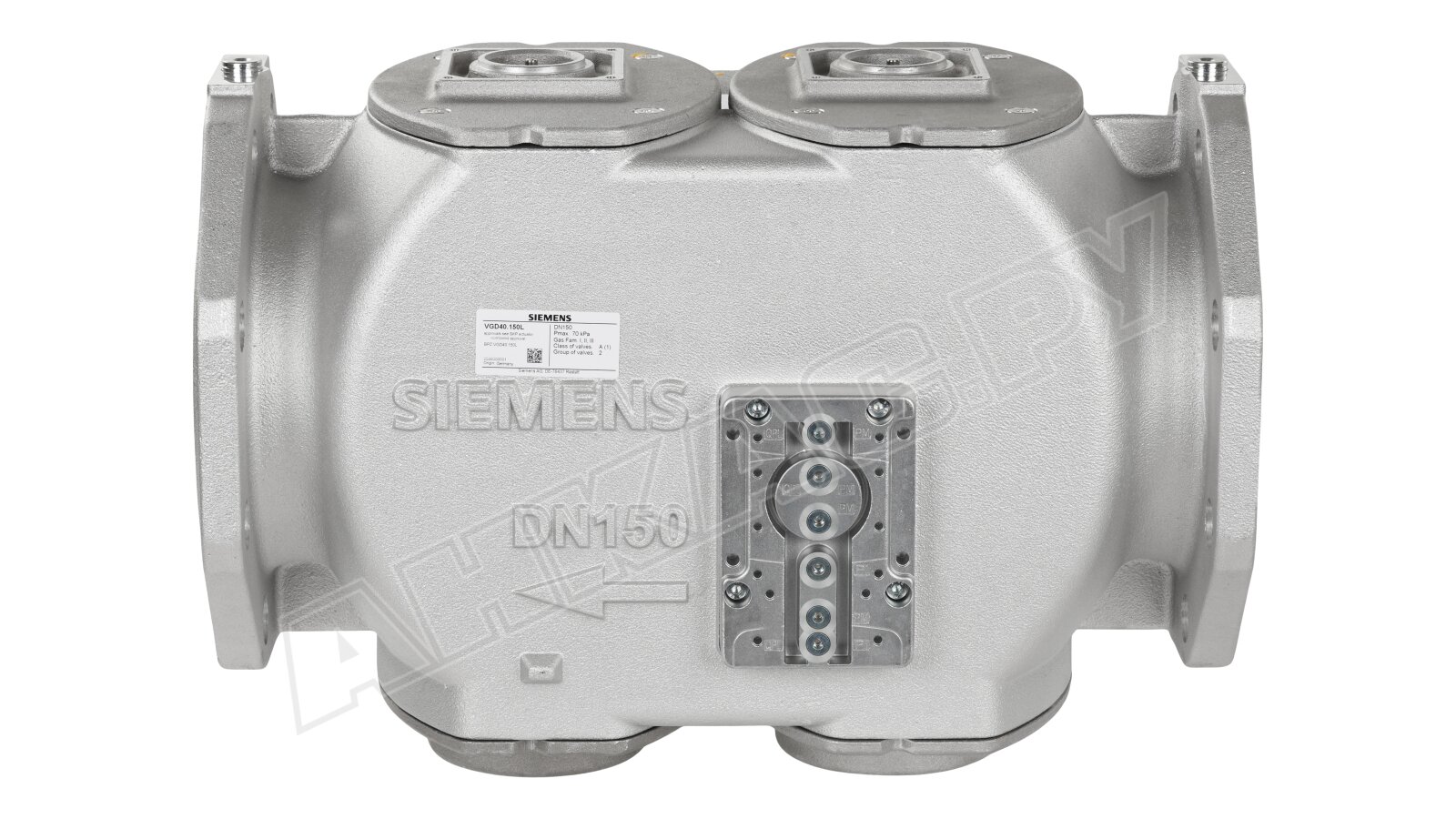

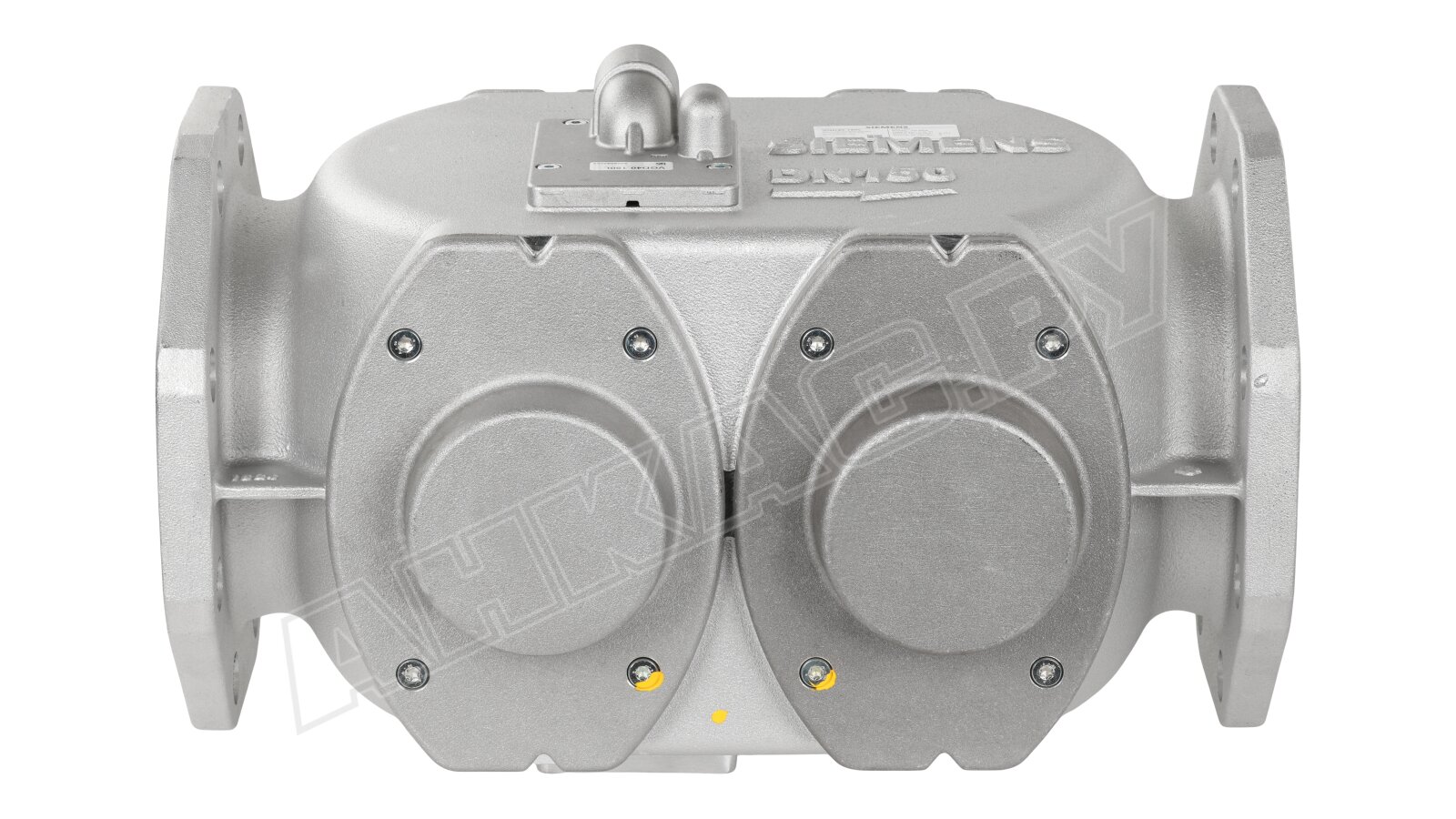

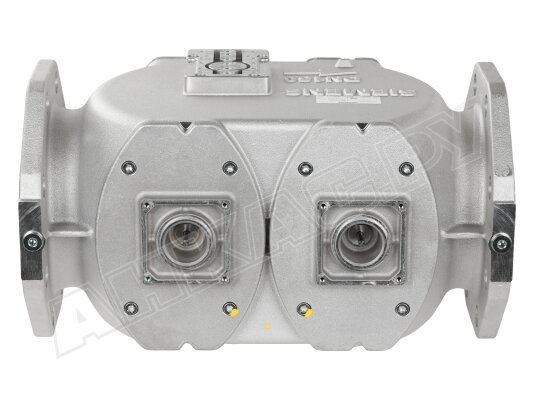

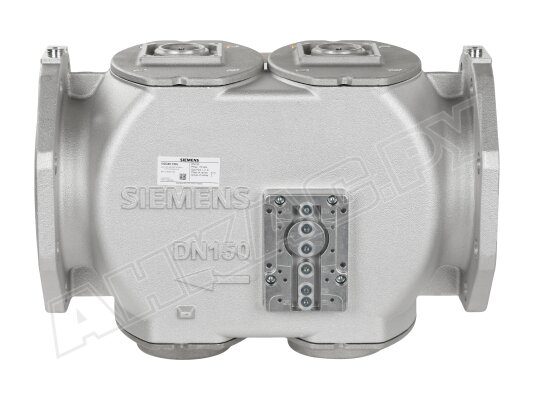

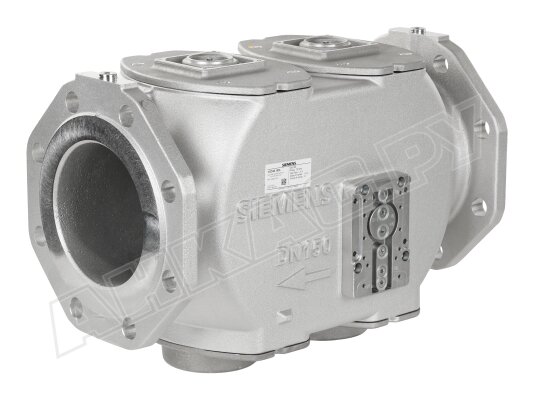

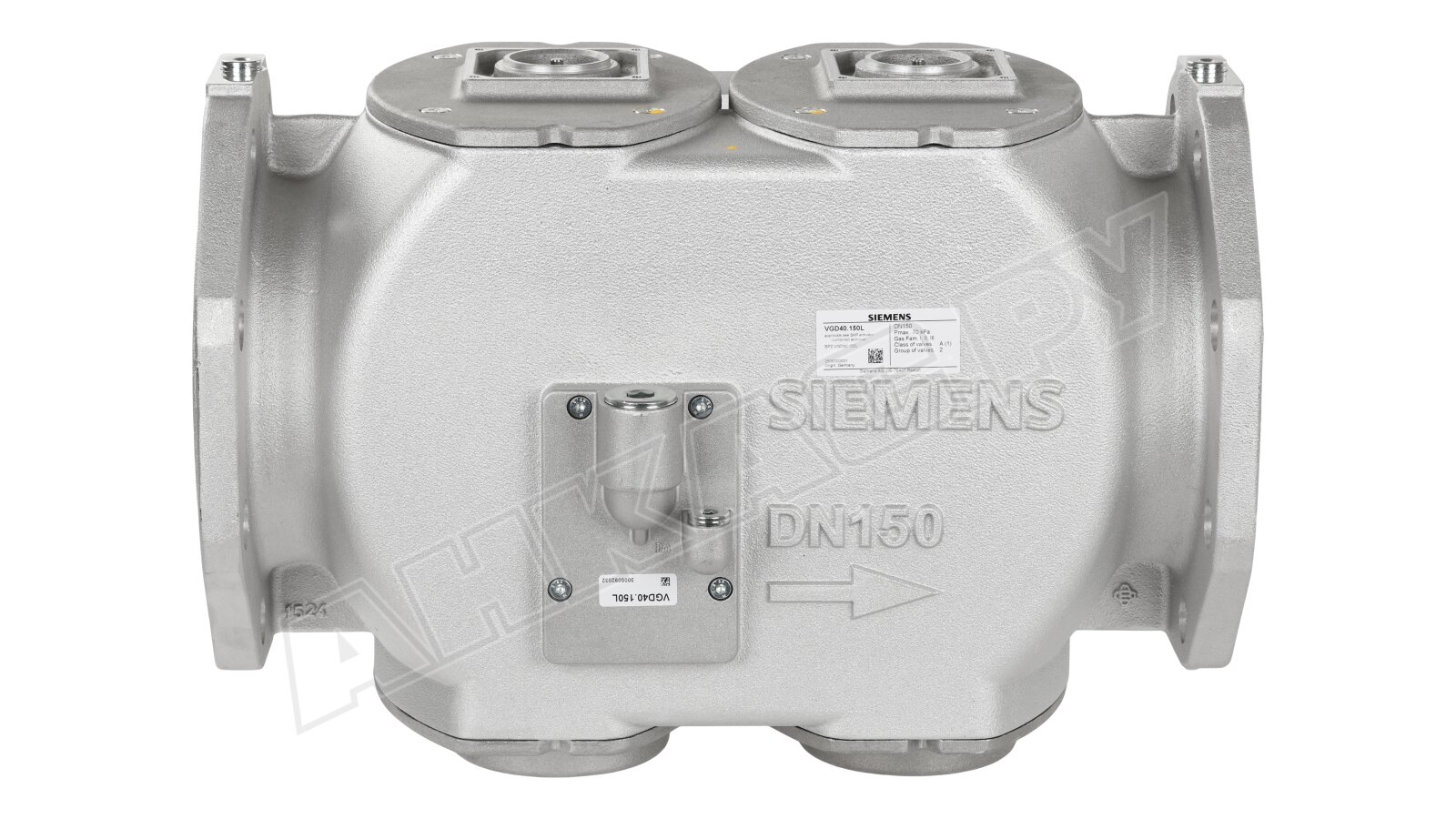

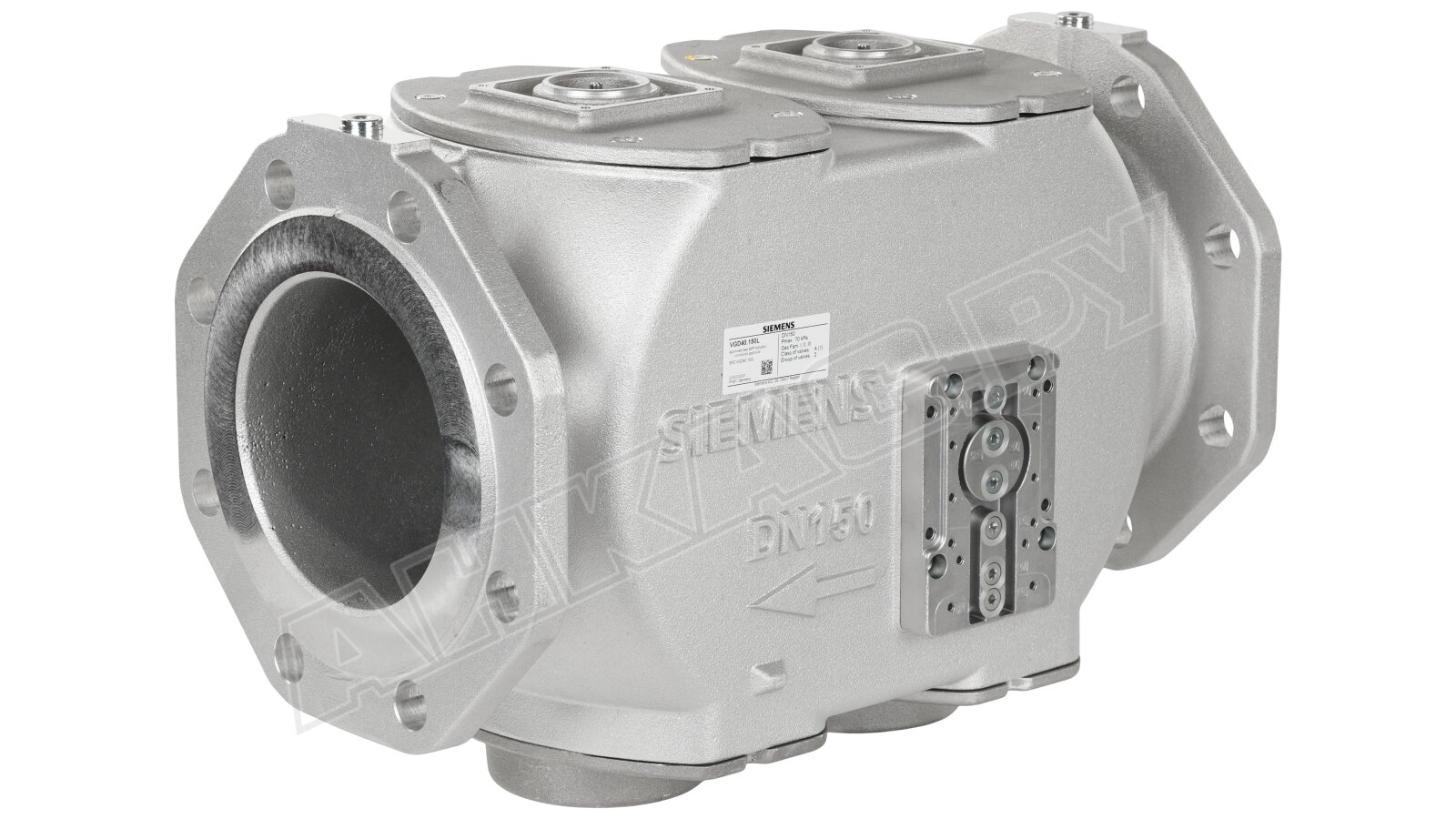

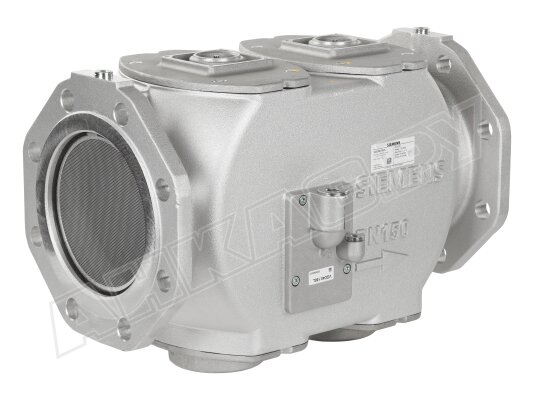

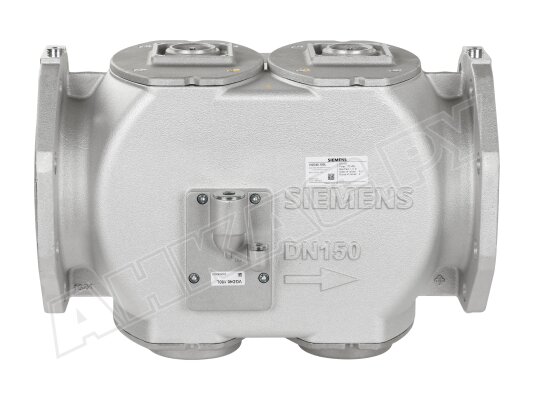

Газовый электромагнитный клапан Siemens VGD40.150L
- Назначение: газовые горелки, комбинированные горелки
- Максимальное избыточное давление: 1500 мбар
- Соединение на входе: DN 150
- Соединение на выходе: DN 150
- Рабочая температура окр. среды: от -10 до 60 °C
- Максимальное время закрытия: 4 с, 6 с
- 24.1 кг
- 48x29.3x33.5 см
Описание товара
Газовый электромагнитный клапан Siemens VGD40.150L – надежная газовая арматура для промышленных установок с максимальным давлением до 1500 мбар. В комбинированной конструкции совмещено два предохранительных отсечных клапана. В зависимости от типа исполнительного механизма SKP, клапан выполняет функцию запорного или регулирующего устройства с отсечкой потока.
Особенности Siemens VGD40.150L:
- конструкция с двумя э/м нормально-закрытыми запорными клапанами класса А, гр.2 по EN 161;
- медленное открытие, быстрое закрытие (максимальное время 4-6 сек.) совместно с SKP;

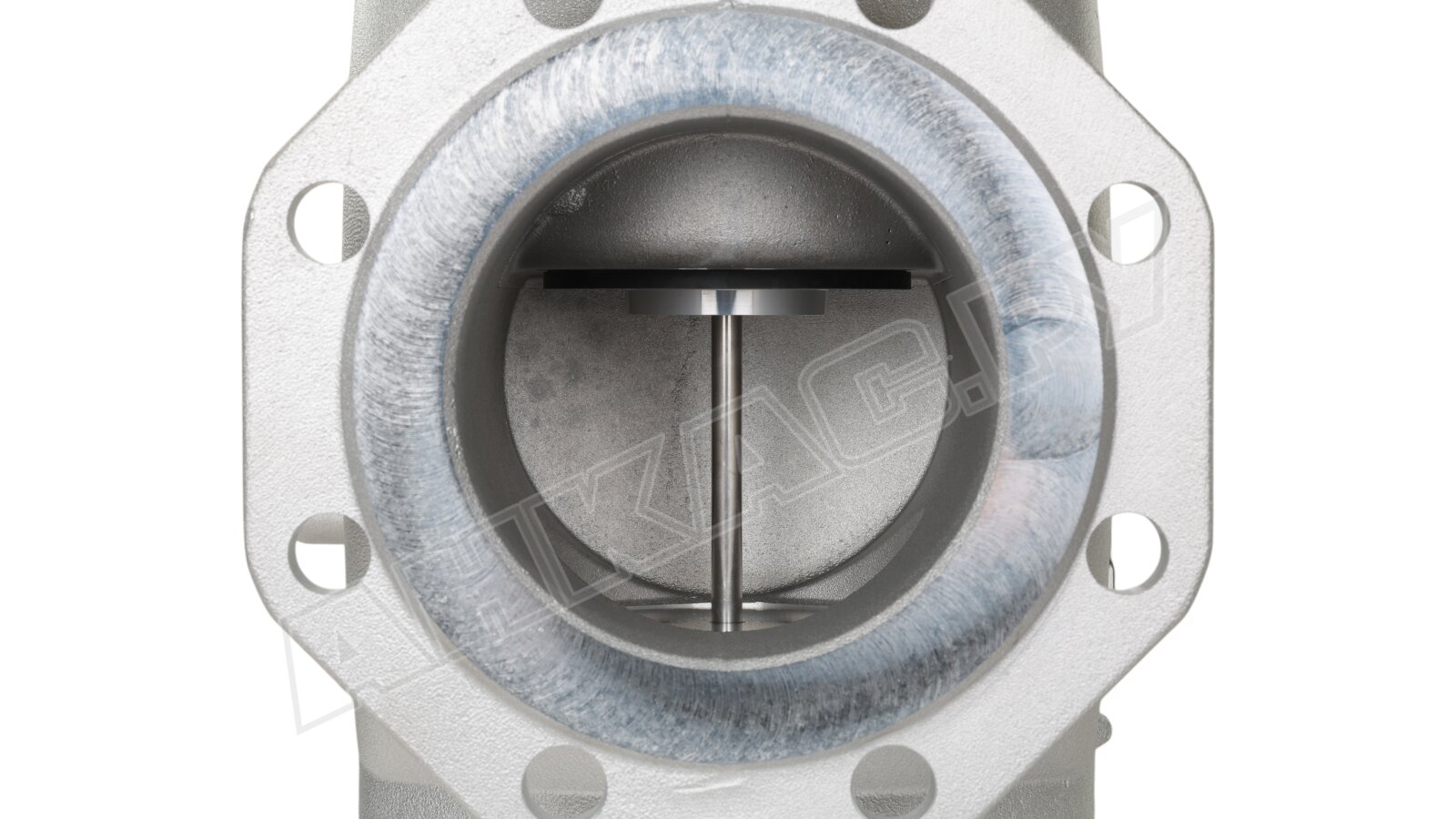

- запатентованные двойные сёдла, высокая пропускная способность;
- максимальный расход газа – 700 м3/ч;
- для газового оборудования с давлением в газораспределительной сети до 1500 мбар;
- применение в системах, сжигающих газ семейства I..III;
- надежное исполнение, коррозиестойкий корпус, отлитый из алюминия;

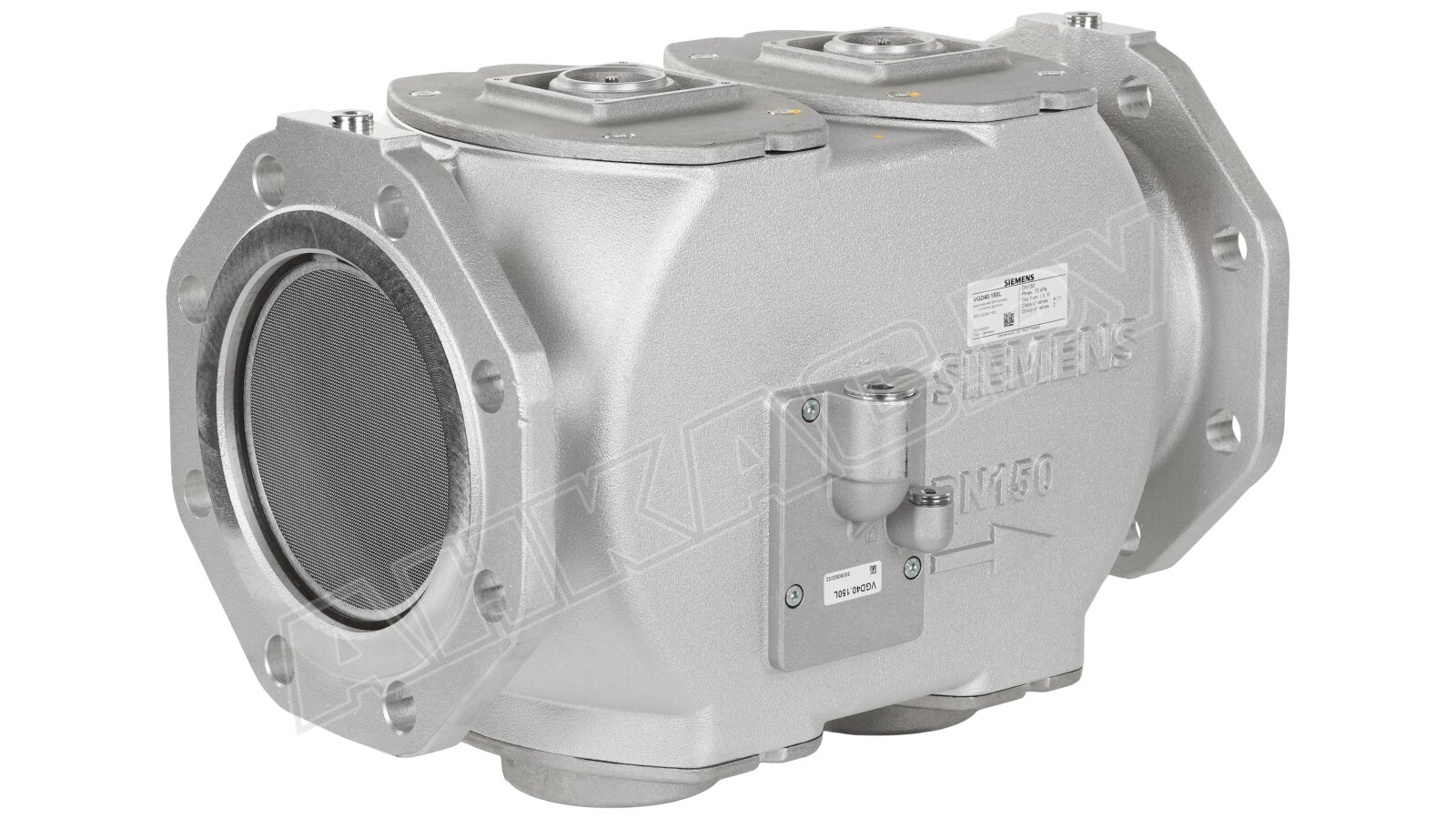

- нержавеющий стальной фильтр на входе потока для удаления грязи от 0,9 мм, сохранения герметичности клапанов, защиты приборов газовой автоматики, размещенных далее;
- герметичный монтаж на фланцы DN 150;
- установка в систему в любом положении.
Условия эксплуатации
Газовые электромагнитные клапаны стабильно функционируют при внешних температурах -15...+60 °C. При установке клапана в местах с агрессивной окружающей средой необходимо защитить корпус специальным покрытием, предотвращающим коррозию металла.
Применение
Газовые клапаны Siemens VGD предназначены для оснащения крупных промышленных теплогенераторов, газопотребляющих агрегатов, работающих в сочетании с наддувными горелками.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Файлы и инструкции
-
Инструкция на газовый электромагнитный клапан Siemens VGD40.150L.pdfИнструкция на газовый электромагнитный клапан Siemens VGD40.150L.pdf
1.41 Мб, 05.02.2021
